NS 6000 (in schaal 0)

[peterha]

Wat is nou het verschil tussen de eerste en tweede afbeelding?

[FritsT]

De spie.

[daempfer]

Hoe zijn die bufferstelen van de binnenverende buffers nu geborgd?
Het is idd een mooie oplossing in combinatie met de geprinte buffersteunen.
Maar bij wie staan de SS buffers en ook de wielkappen nu in de SW shop?
Heb er onlangs naar gezocht maar niet kunnen vinden..
Alvast dank!

[FritsT]

ad 1. Er zit in de huls een tussenschot (gegoten) met aan de ene kant de veer en aan de andere kant de moer.
https://forum.beneluxspoor.net/index.php?topic=103397.msg3222451118#msg3222451118

ad 2. https://www.shapeways.com/product/JZVT8SBLD/6000-43-v1-0-buffers-ss
en dan de bufferplaten nog wel vernikkelen.

ad 3. Wielkappen heb ik 3D gemaakt, maar gegoten klinknagels bleken veel te grof tov geponste. Dus weer uit het assortiment gehaald. Zelf uit de etsplaat maken en zelf overal klinknagels ponsen is nu de optie.

[peterha]

     Ha, nu je 'm aanwijst, zie ik 'm ook  (logisch hè?)

[peterha]

.... dat (in mijn ogen foeilelijke) schroefje aan de onderkant ...

Dat schroefje verdient inderdaad niet de schoonheidsprijs, maar zit gelukkig aan de onderkant. Meestal kijk je van bovenaf op het model en valt het niet op.
Het heeft me wel getriggerd om een oplossing te maken die ik al wel eens vaker heb toegepast, want als alternatief is het natuurlijk ook mogelijk het schroefgaatje wat 'open' te boren zodat er een verzonken boutje in kunt zetten.



Hier heb ik 't geprobeerd en de schroefkop wat kleiner in omtrek en hoogte gemaakt, nu valt het al een stuk minder op

[FritsT]

Het gebogen stuk plaat boven de bufferbalk heb ik weer uit 3 losse delen gemaakt. En nog wel 2x waarvan de eerste de fout had dat ik de voorste rij klinknagels te ver naar voren had...even niet opgelet met de overstek. Niet getreurd, gewoon overdoen.



103166

[roadster36]

Peter , kan je de buffer niet omdraaien zodat het boutje onder zit?

[FritsT]

Brilletje kopen...? Dat is de onderkant.

[FritsT]

Voordat de voetplaat er op gaat, even een overzicht van wat ik nu heb.



De plaatdelen links- en rechtsvoor komen later. Ik weet uit ervaring dat die mogelijk schade oplopen als je ze er nu op zet.






Achterzijde,
Met twee extra plaatjes (nieuw-zilver 1,0 mm) om de bovenbouw aan vast te kunnen schroeven. Tapjes komen tzt.




Eerder heb ik de voetplaat demontabel gelaten. Nu wil ik die vast gaan zetten, dus goed uitzoeken wat voor consequenties dat heeft. Ik besef dat ik nu al de as voor de achterste bogie er bij moet betrekken.

103395

[FritsT]

Het bekende heugelijke feit.....de loc staat voor het eerst (met vering) op zijn pootjes en rolt.



103522

[HenkZ]

Ik bouw de Staatsspoor versie maar wil natuurlijk ook verende buffers die niet door de bufferbalk heensteken.

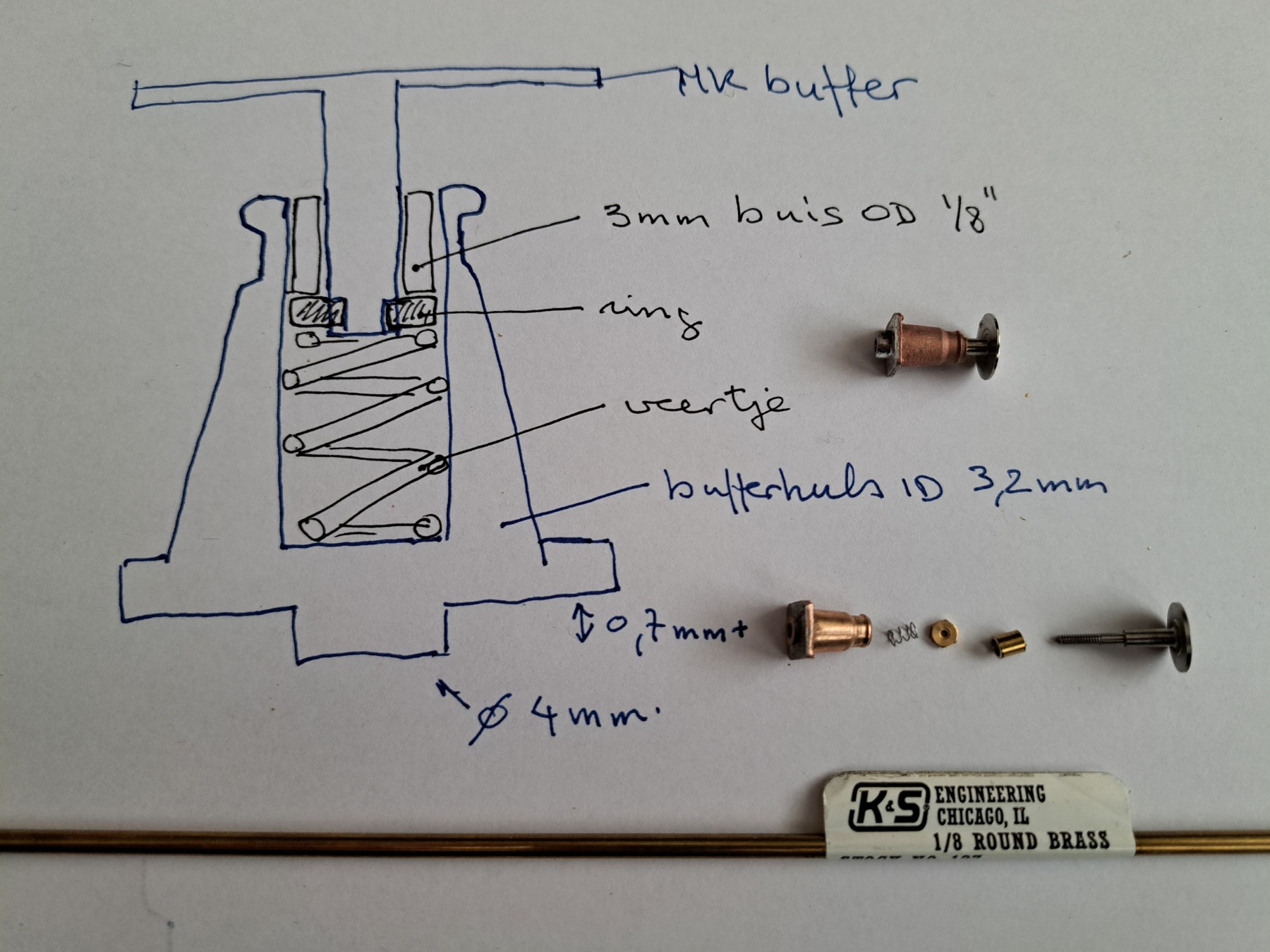

Daar heb ik nu het volgende op bedacht:



Boven ligt een geassembleerde buffer (alleen van de achterkant moet nog wat afgevijld worden).

Ik ben uitgegaan van de gegoten bufferhulzen die ik heb.
Daarbij gebruik ik de bufferstelen van MK.
De bufferhulzen heb ik opgeboord tot 3,1mm, dan opruimen tot een buisje van 1/8" zuigend past.
De buffers van MK passen weer precies in het buisje.
Ik neem een MK buffer, daar schuif ik een stukje buis van 3mm lengte overheen. Dat moet dan met een ringetje geborgd worden. Ik gebruikte een M1,2 moer opgeboord tot hij precies over het dunne stuk van de buffer past. Met een klein beetje soldeer vastzetten en daarna de moer afvijlen (draaien) tot hij soepel in de bufferhuls past. Daarna kan het resterende deel van de buffersteel afgezaagd worden. Alles goed ontbramen dat het soepel loopt.
De buffer kan nu geassembleerd worden, eerst een veertje, daarna kan de buffer erin. Het ringetje moet soepel naar binnen kunnen. Het buisje kan dan nog vastgezet worden b.v. met een tipje soldeer of een miniscuul drupje secondenlijm.


Nu mijn probleem, ik heb 4 bufferhulzen, 2 redelijke maar ook 2 die behoorlijk scheef zijn.

[FritsT]

@Henk,
Wat jij niet kon weten, is dat we juist vanavond de binnenverende SS-buffers gingen maken. Die staan nu sinds 10 minuten geleden (dus nog niet getest, maar wel door ons goedgekeurd) bij Shapeways.

https://www.shapeways.com/product/YENZ5F7SD/6000-43-v2-1-buffers-ss

Naast de gietdelen heb je een tapeind M1,4 met moertjes nodig en veertjes 2,5x5,0mm
Per buffer 4 zeskantboutjes M0,6 om ze aan de bufferplaat te bevestigen

De bufferplaten natuurlijk zelf even vernikkelen.

[daempfer]

Super! Even nog een aanvullende vraag: dat is per 2 stuks? (Denk ik)

[FritsT]

Ja.
