Beginnen met baanvakken koploper.

[Martijn1974]

Ja, ik zat ook net aan die weerstanden te denken..
Het maakt niet uit in welke richting deze diodebruggen gemonteerd worden toch?!
Ik zal binnenkort de aansluitingen bij elkaar trekken en op 1 diodebrug zetten. Eens kijken wat ie dan doet.

Anders probeer ik deze opstelling aan het begin de van de ringleiding:

(bron: Encyclopedie)


mvg,
Martijn.

[Ronaldk]

Nog even een theorie die ik nu zit te bedenken: door die twee diodebruggen heb je ook twee weerstanden 4k7 parallel zitten. Dat beïnvloedt de gevoeligheid van de detector . En dat kan weer maken dat de ene detector het nog net wel doet, en de andere net niet.

Dat is een hele goede theorie, Klaas. Ik denk dat je het daarin wel moet zoeken.

Ik heb overigens nooit goed gesnapt waarom die weerstand in de diodebrug zit. Kan je volgens mij net zo goed weglaten.

Die mag je volgens mij ook weg laten. De weerstand maakt de detectie iets ongevoeliger.

Ondanks de afstand zou ik toch proberen die twee voedingspunten achter 1 diodebrug te zetten.

Inderdaad op één diodebrug zetten zou moeten werken.

Het maakt niet uit in welke richting deze diodebruggen gemonteerd worden toch?!

Nope, dat maakt niets uit.

Groet Ronald.

[Timo]

In mijn ogen is de weerstand in de diodebrug ook overbodig. Bij de decoders zorgt deze ervoor dat de detectie iets ongevoeliger is. Het verlaagd de spanningsval over de brug licht. Maar voor de plekken waar geen detectie is is dit niet van belang. Daar is het waarschijnlijk eerder wenselijk dat de spanningsval wat groter (dus voedingsspanning lager) is dan bij de detectie stukken. Zo krijgt de detectie voorrang. Vandaar door dat 2 diodeschakelingen (en dus twee weerstanden) de detectie nog wel kan storen.

En dan nog iets wat ik me gelijk afvroeg, waarom zoveel diodeschakelingen? Eentje per booster is genoeg. Enige wat je dan wel nodig hebt is een extra ringleiding maar daarna is dat alleen maar makkelijker. Zorg er wel voor dat de diodeschakeling groot genoeg is voor de booster die je gebruikt (ook al wil je voor de losse ook al niet te licht zitten, op zijn stuk kan ook de volle stroom van de booster over die diodeschakeling komen te staan).


Timo

[Martijn1974]

En dan nog iets wat ik me gelijk afvroeg, waarom zoveel diodeschakelingen? Eentje per booster is genoeg.

Ik denk dat dat komt door mijn interpretatie van het onderstaande stukje;

Houd er bij de stroomvoorziening wel rekening mee dat de niet gedetecteerde stukken moet voeden via een kleine diodebrug, zodat voor de ongedetecteerde stukken de spanningsval hetzelfde is als voor de gedetecteerde stukken.

Dit heb ik gelezen als zijnde dat ik elk ongedetecteerd deel moest voorzien van een eigen diodebrug.
Nou ja, ik heb er een leuk middagje solderen aan over gehouden

Ik zal twee zwaardere diodebruggen maken, en die aan het begin van de ringleidingen toepassen.


mvg,
Martijn.

[Wim Ros]

Martijn,

En dan moet je er wel voor zorgen dat de terugmeldmodules Niet via die zelfde ringleiding hun rijspanning krijgen, want dan ben je net zo nat en heeft de diodeschakeling geen effect.

Dus een ringleiding of een verbinding naar de melders rechtstreeks vanuit de booster en een ringleiding of draad via een diodeschakeling naar de ongedetecteerde delen.


Mvg
Wim.

[Timo]

Yep, Wim heeft gelijk. Vandaar dat ik ook van een extra ringleiding sprak.


Timo

[Martijn1974]

Ja dat had ik al voorzien.
Ik heb een aparte voedingsleiding lopen naar mijn centraal gelegen terugmeld modules dus dat komt helemaal goed.



mvg,
Martijn.

[Martijn1974]

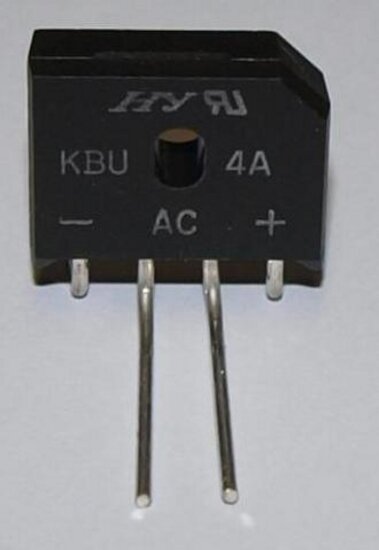

Kan ik deze gebruiken voor de baan?
250V 5A
Als 5A zijn maximale werkstroom is zit ik goed want mijn ECoS levert maar 4A. Ik heb geen boosters erbij.

link naar shop (en datasheet): klikkie

Deze winkel is behoorlijk goedkoper met de verzendkosten vandaar.
Maar ze hebben de B40C5000 niet die aangegeven staat in het plaatje van de encyclopedie.


mvg,
Martijn.

[Fritsprt]

B40/C5000 is geschikt voor 40V en 5000mA = 5A
B250/C5000 kan bij 5A zelfs 250V aan. Als 40V goed is dan is 250V helemaal goed

Verstuurd vanaf mijn HTC One X met Tapatalk

[Calimero]

Waarom dan niet deze ? http://www.elektronica-componenten.nl/epages/61422969.sf/nl_NL/?ObjectPath=/Shops/61422969/Products/KBU8M

Verder heeft Frits al e.e.a. uitgelegd. Het kan hooguit zijn dat die 5A niet gehaald wordt door hoge temperaturen
en/of een lastige belasting in de vorm van bv. een dikke elco in een voeding.
Wat bij beide bruggen opvalt is de relatief iets lage drempelspanning van 1,1V (over 2 diodes). Dat zal een k*thaar
minder zijn dan de 2x 1N540* maar da's mogelijk zelfs een voordeel als je de spanningsval dicht bij je booster hebt ?
Alle "non-detected" komt er aan te hangen dus meer kans dat de voeding van meerdere loc's er tegelijk doorheen
gaat dan op de "detected" stukken. Die 0,2 à 0,3 V verlies je dus mogelijk wel extra in de "non-detected" ringleiding.

[Martijn1974]

Waarom dan niet deze ? http://www.elektronica-componenten.nl/epages/61422969.sf/nl_NL/?ObjectPath=/Shops/61422969/Products/KBU8M

Toegevoegd aan 't winkelmandje .


mvg,
Martijn.

[Timo]

Hoi Ronald,

De voltage drop van die bruggen is steeds per element. Voor 1A ligt de spanningsval voor de KBU8M net iets hoger dan de 1N540x (0,77V tegen 0,75V). (Ook al is het afgeschat uit de grafiek...) Bij 3A is het 0,83V tegen 0,86V. Het maakt elkaar dus niet zo veel


Timo

[Calimero]

Ik heb mogelijk wat haast gehad en niet helemaal goed gekeken.

[Timo]

Kan gebeuren


Timo

[Martijn1974]

Ik heb beide diodebruggen binnen.

250V 5A
en
1000V 8A



Die sluit ik dan beide op de volgende manier aan, maar dan zonder de weerstand, toch?!

(Bron: Encyclopedie)

Onderbreek ik dan de draad waar de weerstand zou zitten?
Is de richting van de 'stroom' (centrale -> secties) zoals aangegeven in het plaatje inderdaad van belang voor de juiste werking?

Morgenochtend wil ik het op de baan gaan maken en testen.

mvg,
Martijn.
