Bouw station Goch in schaal 1:45

[e_p]

Fraai project zeg!!!

[HJ]

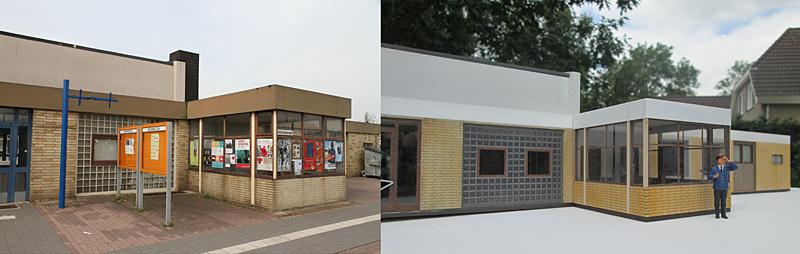

Hoewel ik momenteel druk ben met het tekenwerk voor de restauratie (deel C en D) toch nog even een compare.



Voorlopig nog geen "echt of model?" foto maar geeft wel een paar interessante punten ter overweging.
- De grote zwarte schoorsteen op het dak ontbreekt nog.
- Het origineel is toch wel erg verweerd. Ik was me dat niet zo bewust toen ik daar rondliep. Het model moet zeker ook een patina krijgen, alleen iets minder heftig denk ik.
- De metalen bruine dakrand heb ik bewust weggelaten. Ik heb het onderliggende beton weergegeven conform de Faller kit en historische foto's. Echter het beton moet nog wel een wat grauwer kleurtje krijgen. Dat doe ik pas als het hele gebouw klaar is om kleurverschillen te voorkomen. Ook ga ik dan pas de rode bakstenen inkleuren.
- De donkere rand onderaan het model is de 3mm grondplaat. Die zal straks in de bestrating verdwijnen.

Fijne dag

Hendrik

[HJ]

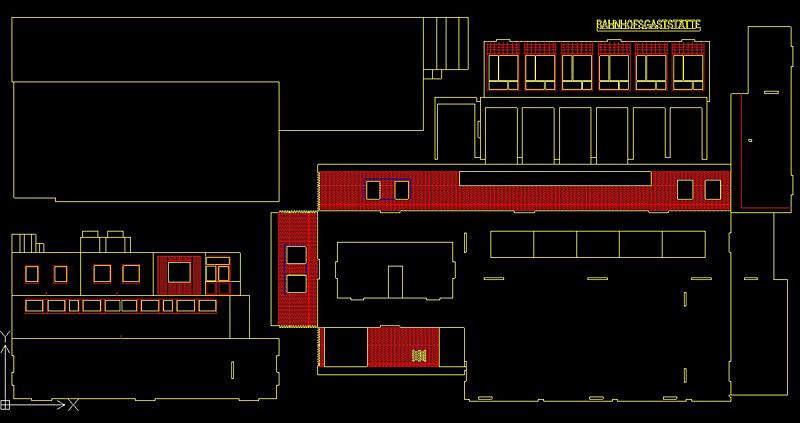

Zo, eindelijk de laatste tekeningen klaar. De 3mm mdf tekening is zo'n beetje de meest complexe tot nog toe. Het gaat om bouwdeel C (restauratie) en deel D (dienstruimtes) in 1 constructie. Het plan was eerst om ze apart te tekenen en te bouwen maar vanwege de L-vormige aansluiting toch maar één geheel gelaten. Hieronder zie je het ontwerp na de nesting dus zoals het gelaserd gaat worden. Ik heb geprobeerd zo veel mogelijk lijnen te delen tussen verschillende onderdelen. Dat spaart snijlengte (>euro's).  De rode lijnen zijn de voegen van het metselverband. Vrij veel tijd is er gaan zitten in het tekenen van de vrijstaande letters voor de tekst op het dak.



Ben altijd benieuwd hoeveel fouten er in blijken te zitten. Deel B (centrale hal) bevatte een probleem met 1 verkeerd nokje en het probleem dat er teveel nokjes waren waardoor de montage onnodig moeilijk werd. Een teveel aan nokken blijkt een onbouwbaar geheel op te kunnen leveren! De tweede tekening (deel A en E) bevatte 2 nokken die iets verschoven waren en een dakplaat die 3mm te kort was. Beide euvels waren redelijk eenvoudig op te lossen.
Maar hoe gaat het met deze tekening? Als iemand een probleem ziet: graag even melden.

Verder zijn  er nog 2 iets eenvoudiger tekeningen voor de kozijnen en de het glaswerk.

Fijne dag

Hendrik

[Tom Z.]

Je bezigheden volg ik met veel belangstelling en je laatste post doet een vraag opkomen.
Je vertelt dat je fouten uit je tekening hebt gehaald, zoals en dak dat 3 mm tekort is. Maar hoe kom je die op het spoor?
Kijk je lang naar het scherm, laat je het proeflaseren of maak je er een print van, of doe je nog iets heel anders??
Succes verder!, Groet, Tom Z.

[e_p]

als het niet past is het fout

[Martin Welberg]

Och, je ken altijd wat pas maken, doe ik dagelijks

[HJ]

Hallo Tom,

Het project is in verschillende bouwblokken opgedeeld.
Ik werk een bouwblok helemaal af voor ik aan een volgende begin.
Nu ben ik met het derde en laatste blok bezig en kan ik dus conclusies trekken over de eerdere 2.
De fouten die daar in bleken te zitten, heb ik dus tijdens de montage gevonden en met "pas maken"moeten oplossen.
Wel corrigeer ik dan gelijk de (reeds gelaserde) tekening. Die wordt waarschijnlijk nooit meer gebruikt maar mocht ik voor een ander exemplaar de boel nog een keer laten laseren dan weet ik tenminste zeker dat alles zal passen.

Een tekening controleren is heel lastig. Daar moet je een beetje ruimtelijk inzicht voor hebben om je voor te stellen hoe een platte tekening in een 3D model er uit komt te zien. Je zou ook met 3D CAD kunnen werken maar dan heb je duurdere software nodig en dan nog heb je geen 100% garantie dat het gaat passen.
Het beste is dus de boel laten laseren en kijken of het wordt zoals je gedacht had. Omdat ik in blokken werk beperk ik het risico en moet ik in het ergste geval dus een blok overdoen en niet het hele ontwerp.

Groet en fijne avond

Hendrik

[Tjalling]

Hallo Hendrik,

Voor de controle kun je toch ook de tekening afdrukken op A4 en uitsnijden?
Grote fouten kom je dan zeker tegen, en kun je meteen corrigeren. Kleine foutjes lijken me lastiger te vinden (en minder erg).

Groet,
Tjalling

[HJ]

Hi Tjalling,
Ja dat zou ook kunnen maar.... die tekening die ik 2 posts hiervoor liet zien is 60cm bij 120cm.
Dat kan mijn printertje niet aan! Bovendien moet je dan een partij knippen en snijden.... pffff, kan je beter gelijk gaan laseren. Wat wel gebeurt, is dat men met een makkelijk materiaal zoals golfkarton een eerste run doet ter controle. Alleen essentieel voor de passing van veel hoekaansluitingen en nokken is de materiaaldikte. Die zit inherent in je ontwerp. En dat is tevens de beperkende factor als je een lasertekening naar een andere schaal zou willen opschalen bij gelijkblijvende materiaal dikte. Een controle met papier of golfkarton met een andere dikte werkt dus niet echt.
Mijn ervaringen zijn steeds redelijk goed met de werkwijze die ik ontwikkeld heb dus bespaar ik me die tussenstappen.
Een van de voorzorgen die ik neem is bv dat ik delen die moeten aansluiten op elkaar ook direct aansluitend naast elkaar teken. Ze hebben dan een snijlijn gemeenschappelijk, daardoor minder kans op fouten en het spaart nog kosten ook. Ook veel door-kopiëren. Dus bv raamopeningen kopiëren naar een glastekening en de glastekening naar een kozijnentekening. Dan weet je zeker dat alles precies op elkaar gaat passen.
Een andere truc die ik toepas, is dat ik probeer alle maten af te ronden op hele mm's. Dan zijn ze makkelijker af te lezen en ga je ze zelfs onthouden.
Ook werkt het prettiger als je een bouwdeel in 1 flow in een kort tijdsbestek tekent. Het blijkt dat als je een werkstuk voor langere tijd weg legt het heel moeilijk is om er weer in te komen en het 3-dimensionale plaatje weer in je hoofd te krijgen. Je ontwerpt namelijk niet alleen het model maar ook de volgorde waarin je het later gaat samenbouwen. Naarmate het ontwerp complexer wordt, wordt deze volgorde ook steeds belangrijker. Ik realiseer me dat er ergens een grens ligt wat je als mens nog kan ontwerpen zonder 3D CAD tools en zonder tussentijdse mockups. Voor mijn gevoel zit ik daar niet ver van af met dit station. Maar dat ligt voor iedereen anders. Hoe zit dat bij jou Huib?

truste!

Hendrik

[HJ]

We gaan weer verder!

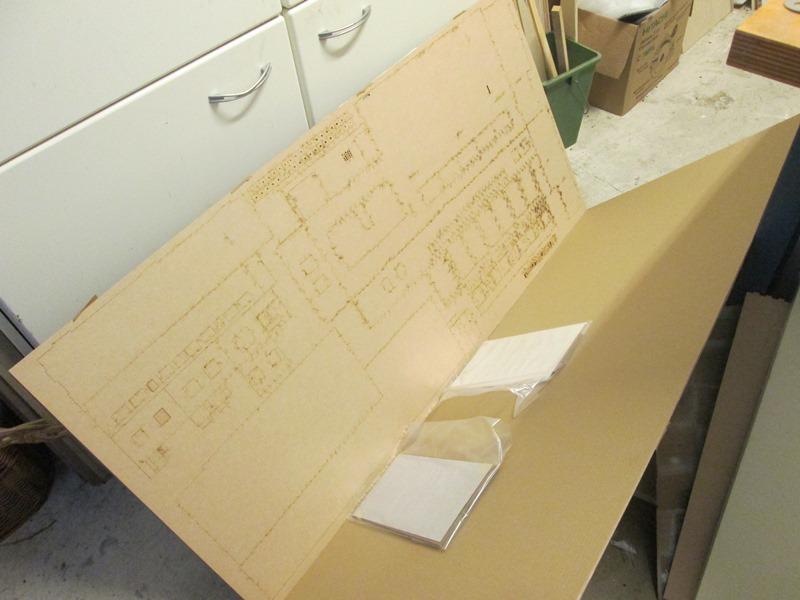

De laatste batch nieuwe onderdelen zijn gearriveerd van de laserboer.

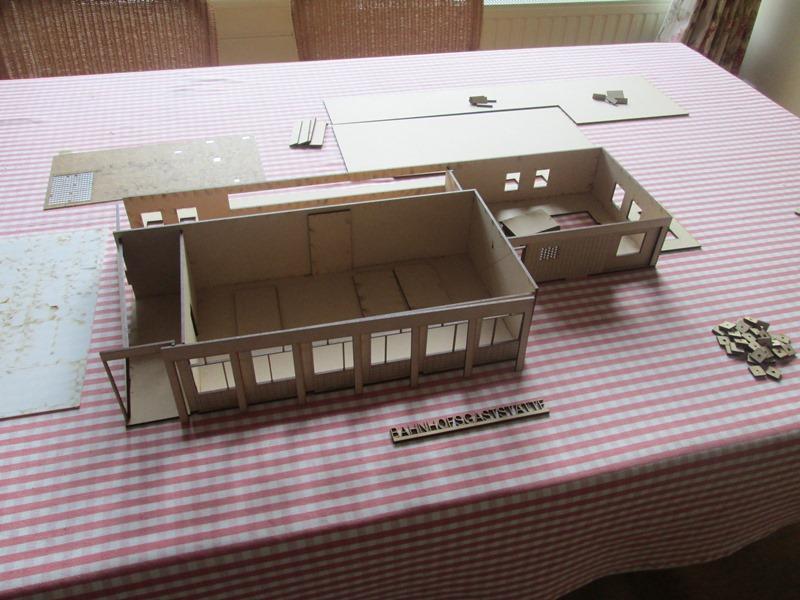

Hoewel ik zo moet gaan tennissen toch even gauw een pas-test gedaan.



Ziet er al weer verbluffend uit. Maar 1 klein dingetje in de gauwigheid gevonden, makkelijk te verhelpen.

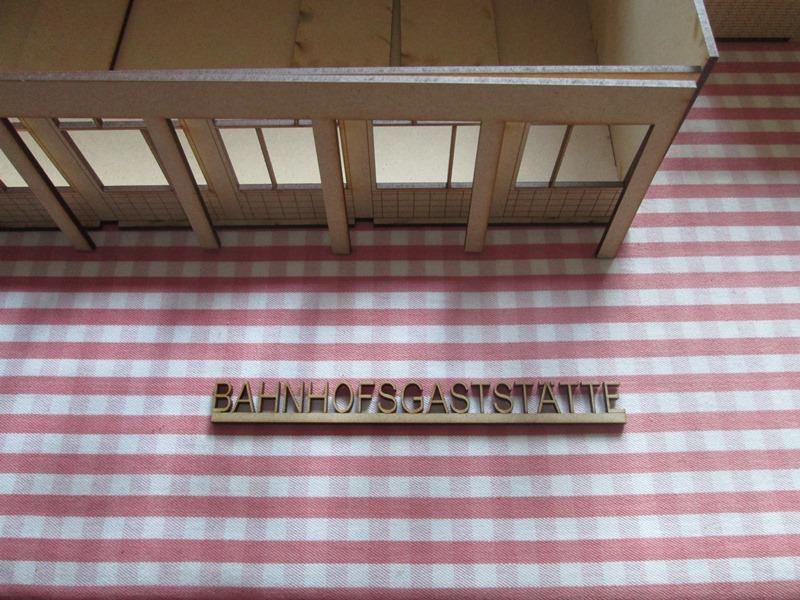

Behalve de tekst voor op het dak ook een paar onderdelen voor andere projecten mee laten laseren. Zoals voetjes voor lantaarns, bomen en een paar seinborden (dat stapeltje rechts op de 2de foto) en een ronde glasplaat voor de klok op de luifel.

De laatste fase gaat in. Lekker prutsen en als ie klaar is word ik blij!

Fijne avond

Hendrik

[Edgar]

Hier word ik ook wel blij van

Ziet er weer goed uit!

[HJ]

Bedankt Edgar.

De bouw gaat verder.
Een bezoek aan Houten afgelopen zaterdag heeft de boel iets vertraagd.
Maar het was het waard. Weer heel veel mensen gezien en gesproken.
Het valt me altijd weer op hoe verschillend onze hobby door iedereen ingevuld wordt.
Zo sprak ik een vrouw die vertelde dat ze altijd samen met haar man op zolder bezig is.
Toen ik vroeg wat ze daar dan deed, zei ze: ja ik zorg altijd voor de koffie. Dat moet ook gebeuren he! Oh zei ik toen, en verder alleen maar toekijken? Ja, zei ze, inderdaad en ik mag altijd alles testen en het zeggen als ik het mooi vind.
Heren, waar vinden wij zulke vrouwen nog??

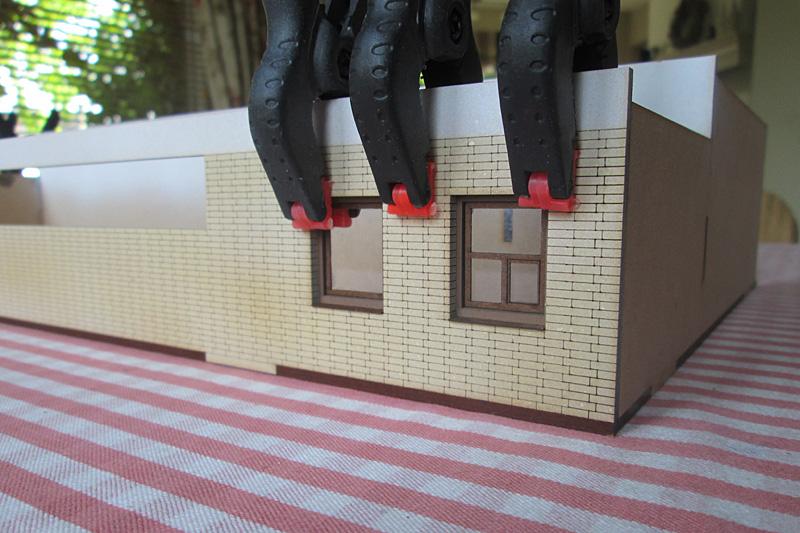

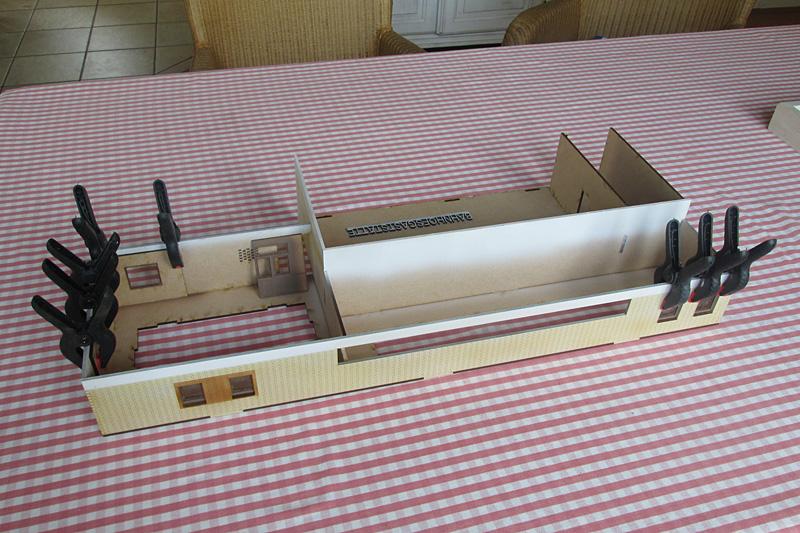

Maar goed. Geheel alleen de buitenmuren op kleur gebracht en de kozijnen geplaatst (in progress).



Het is een combinatie van 3mm MDF, 0,5mm harsboard en 1mm helder acrylaat. Het geheel waar nodig op kleur gebracht met de airbrush.
Nu moet ik even stoppen want mijn bisonkit is op.... even naar de winkel.



Mijn vrouw is helaas druk met andere dingen dus heb ik jullie nodig om te zeggen dat het mooi is.
Of andere feedback natuurlijk. Testen doe ik zelf wel!

Groetjes en fijne dag

Hendrik

[AlfaArjen]

Mooi hoor



Zie wel dat bij die laatste foto rechts van het kozijn heeeeeele lange bakstenen zijn gebruikt!

[Jaap Smith]

Nou vooruit dan maar Ziet er werkelijk heel mooi uit

Vriendelijke groet Jaap Smith

[Tom Z.]

Ontzettend mooi. Complimenten voor je tekenwerk. Maar wat is 0,5 mm harsboard ??
