Auteur Topic: Update: baan in de tropen  (gelezen 284499 keer)

zuylen

  • Offline Offline
  • Berichten: 3463
Re: Update: baan in de tropen
« Reactie #2145 Gepost op: 31 mei 2019, 09:09:49 »
Dat sein heeft een extra schakelcontact aan het beweegbare armsein. Dat kun je zien als een relaiscontact. Hiermee kun je de rijweg aan en uit schakelen.

Arjen52

  • Offline Offline
  • Berichten: 1074
  • Oude meuk in h0
Re: Update: baan in de tropen
« Reactie #2146 Gepost op: 31 mei 2019, 09:25:10 »
Inderdaad, daar had ik niet aan gedacht. Als analoge rijder gebruik ik die aansluiting om de het blok voor het sein al of niet van stroom te voorzien.

Hans Grasmaijer

  • Offline Offline
  • Berichten: 1999
    • Fleischmann Retrobahn
Re: Update: baan in de tropen
« Reactie #2147 Gepost op: 31 mei 2019, 11:17:49 »
Ah. de P.S. was iets te kort door de bocht.

En daarom de proefopstelling nogmaals, nu met sein 6205.
Geen relais 6956 nodig, in sein 6205 zit al een relais.
De LED voor rijrichtingmelding in het paneel is aangesloten op het relais in sein 6205. LED brandt bij sein groen, LED brandt niet bij sein rood.

De plaatjes:






Tschüss Genossen,

Hans

I'd rather be a hammer than a nail

https://flmretrobahn.jimdo.com/

Hans Grasmaijer

  • Offline Offline
  • Berichten: 1999
    • Fleischmann Retrobahn
Re: Update: baan in de tropen
« Reactie #2148 Gepost op: 01 juni 2019, 04:50:36 »
Proefopstelling 3


Helaas.... in proefopstelling 1 is een fout geslopen, die ik me pas gisteravond realiseerde. In de huidige aansluitingen van de baan komen helemaal geen relais voor seinen voor.
Ik heb altijd het standaard FLM schema toegepast (fig 3):



Dus relais eruit en opnieuw een proefopstelling.
Sein 6226 is aangesloten met een LED parallel aan de aansluiting van "groen" van sein 6226.
Dat scheelt een berg aan relais in het bedieningspaneel en daarmee ook minder bedrading.

De plaatjes:





EDIT:
Nog een kleine wijziging: witte LED's ipv gele LED's , dat is toch beter. Maar bij die witte LED zie je toch wat van die wisselspanning, dus heb ik diode N4148 vervangen door een bruggelijkrichter 2W10:


« Laatst bewerkt op: 02 juni 2019, 06:28:15 door Hans Grasmaijer »
Tschüss Genossen,

Hans

I'd rather be a hammer than a nail

https://flmretrobahn.jimdo.com/

NS264

  • Offline Offline
  • Berichten: 5619
  • Koen Frijlink
    • Midland
Re: Update: baan in de tropen
« Reactie #2149 Gepost op: 01 juni 2019, 10:27:48 »
Hoi,

En dat allemaal op betrekkelijk eenvoudige wijze,.

Is er überhaupt nog iets analoog te verkrijgen in die contrijen?


Ziet er goed uit en het spelelement lijkt me leuk.

Mvg Koen.



Henk Wijngaard:de trein naar gisteren.

Hans Grasmaijer

  • Offline Offline
  • Berichten: 1999
    • Fleischmann Retrobahn
Re: Update: baan in de tropen
« Reactie #2150 Gepost op: 01 juni 2019, 12:57:38 »
Hi Koen,

Gelukkig heb ik nog veel FLM items uit het analoge tijdperk.  :)
En ja, het spelelement is erg goed. Als bv twee treinen op het enkelsporige traject elkaar tegemoet rijden is het zaak om ze precies tpv het passeerspoor te laten passeren, spelen met de snelheid en zo.

Idee komt eigenlijk van pc spel dovetail train simulator:


« Laatst bewerkt op: 01 juni 2019, 14:50:03 door Hans Grasmaijer »
Tschüss Genossen,

Hans

I'd rather be a hammer than a nail

https://flmretrobahn.jimdo.com/

Arjen52

  • Offline Offline
  • Berichten: 1074
  • Oude meuk in h0
Re: Update: baan in de tropen
« Reactie #2151 Gepost op: 01 juni 2019, 13:10:37 »
Vragen zijn nu:
1. Hoe ga je het ledje dat bij het tweede sein hoort aansluiten?
Schakel je die parallel aan het rode licht van sein 1?
2. En voor lichtseinen die niet gekoppeld zijn met een wissel blijf je wel een relais gebruiken i.c.m. momentschakelaars?
« Laatst bewerkt op: 01 juni 2019, 13:14:10 door Arjen52 »

Hans Grasmaijer

  • Offline Offline
  • Berichten: 1999
    • Fleischmann Retrobahn
Re: Update: baan in de tropen
« Reactie #2152 Gepost op: 01 juni 2019, 14:23:02 »
Hi Arjen,

Antwoord 1: kan aan rood sein 1 of aan groen sein 2.
Antwoord 2: ja.

Maar bedenk hierbij dat de seinen geen functie mbt treinbeïnvloeding hebben.
Daarom is m’n bedieningspaneel met rijrichting indicators een vereiste.

Tschüss Genossen,

Hans

I'd rather be a hammer than a nail

https://flmretrobahn.jimdo.com/

Arjen52

  • Offline Offline
  • Berichten: 1074
  • Oude meuk in h0
Re: Update: baan in de tropen
« Reactie #2153 Gepost op: 01 juni 2019, 21:09:08 »
Ik snap het (denk ik).
Na het (analoog) instellen van een rijweg, geef je de loc (digitaal) opdracht te gaan rijden.

72sonett

  • Team encyclopedie
  • Offline Offline
  • Berichten: 1423
    • El Carrilet
Re: Update: baan in de tropen
« Reactie #2154 Gepost op: 01 juni 2019, 21:39:53 »
Er is blijkbaar ook geen bloksysteem, het sein geeft alleen maar aan of het wissel in de goede stand staat, ook al is het blok achter het wissel bezet, dan kan het sein toch groen geven.
El Carrilet

Not sent from my Pocketline Swing 380, Xperia Z2, iPhone, C5503, ALE-L21 or SM-G900F using Tapatalk.

MH

Hans Grasmaijer

  • Offline Offline
  • Berichten: 1999
    • Fleischmann Retrobahn
Re: Update: baan in de tropen
« Reactie #2155 Gepost op: 02 juni 2019, 01:41:11 »
@Arjen, Martin,

Ja dat klopt. De machinist moet zelf opletten en reageren op de seinstanden.

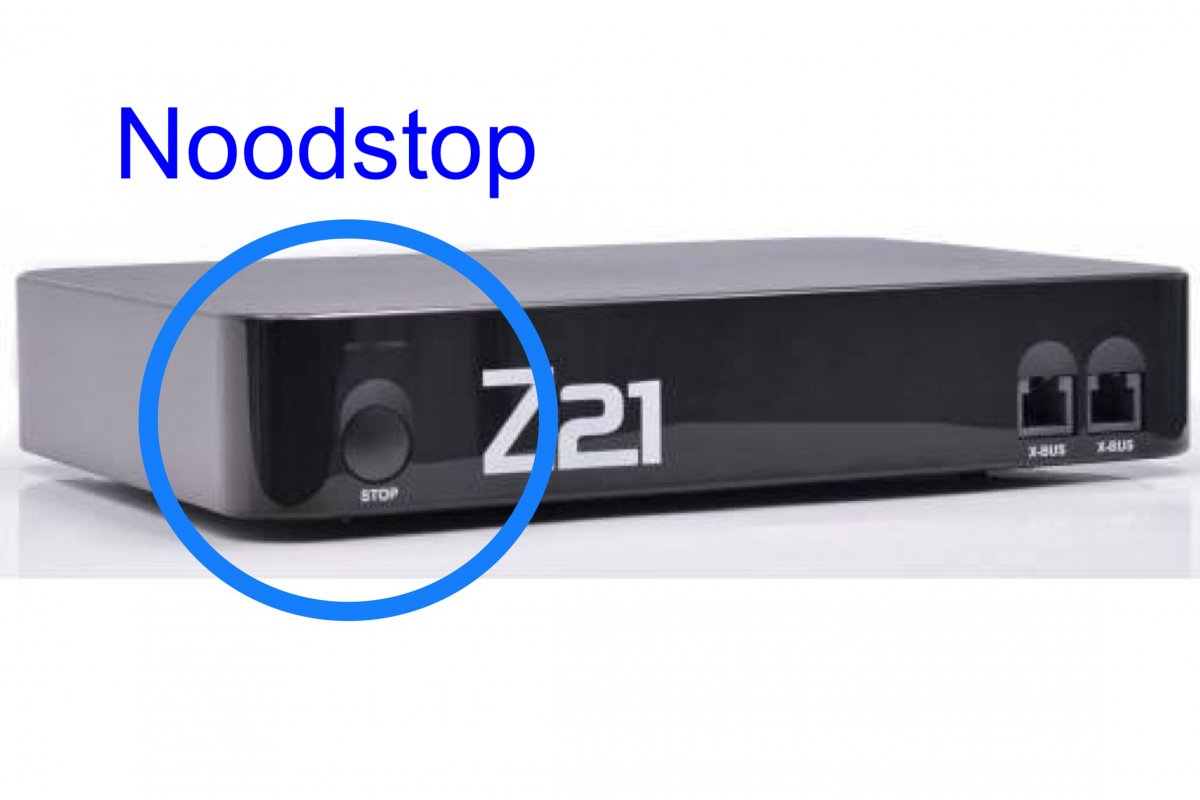

Maar er is geen vangnet, rijdt hij door rood, dan zal de Fahrdienstleiter een noodstop moeten uitvoeren:



De machinist zit dan te foeteren in een taal die ze in Lenzkirch niet begrijpen....
Tschüss Genossen,

Hans

I'd rather be a hammer than a nail

https://flmretrobahn.jimdo.com/

Calimero

  • Offline Offline
  • Berichten: 1042
Re: Update: baan in de tropen
« Reactie #2156 Gepost op: 02 juni 2019, 11:44:45 »
In 't Fries ?  ;D
Groet, Ronald.

Hans Grasmaijer

  • Offline Offline
  • Berichten: 1999
    • Fleischmann Retrobahn
Re: Update: baan in de tropen
« Reactie #2157 Gepost op: 02 juni 2019, 15:28:16 »
Welnee joh, hij is Gerben Zonderland niet.

Kan het niet goed uitleggen, m'n oma uit Bunschoten riep altijd "DONDERDAG" als iets niet naar wens verliep.
Maar die milde variant wordt hier bij een noodstop tot de derde macht overtroffen.
Tschüss Genossen,

Hans

I'd rather be a hammer than a nail

https://flmretrobahn.jimdo.com/

Lobomotion69

  • Offline Offline
  • Berichten: 230
  • Confusius zei het al.
Re: Update: baan in de tropen
« Reactie #2158 Gepost op: 02 juni 2019, 16:30:28 »
Hmm, zou het iets op Moluks gelijkend zijn? Met ajam en babi?

Ennuh werd het dan DONDERBUI? Zelfde aantal letters dus past in de kruiswoord.😯
Of is dat nog een macht te laag. Dan kom je al gauw in outer space.
« Laatst bewerkt op: 02 juni 2019, 16:37:09 door Lobomotion69 »
Met vriendelijke groet, Henk.

Als het niet kan zoals het moet, dan moet het maar zoals het kan.

tuurtje

  • Offline Offline
  • Berichten: 3263
    • Lacus Flevo
Re: Update: baan in de tropen
« Reactie #2159 Gepost op: 02 juni 2019, 16:32:37 »
Hans,

Funny, je oma uit Bunschoten, ik woonde een paar weilanden verderop, Blaricum

Groetjes

Arthur
