Mark's modulebaan H0 Roco DCC

[Ronaldk]

Dat ziet er netjes uit. Een mooi compact baantje

Groeten Ronald.

[RocoKolkie]

Dank je Ronald

[RocoKolkie]

Zo, nog even een afbeelding van hoe het ongeveer gaat worden.
Vond hem toevallig in één van modelspoor boeken

[RocoKolkie]

Zo, vandaag gelukkig nog een paar uurtjes kunnen vinden om wat te doen aan mijn helix. Er met een ringleiding worden gemaakt met boven en onderaan een stekker. (Denk een 2 polige speakON stekker)

Eerst maar even wat rails solderen, en nog één en nog één..... Om de rail lijkt me voldoende?!



Nu de basis voor de ringleiding

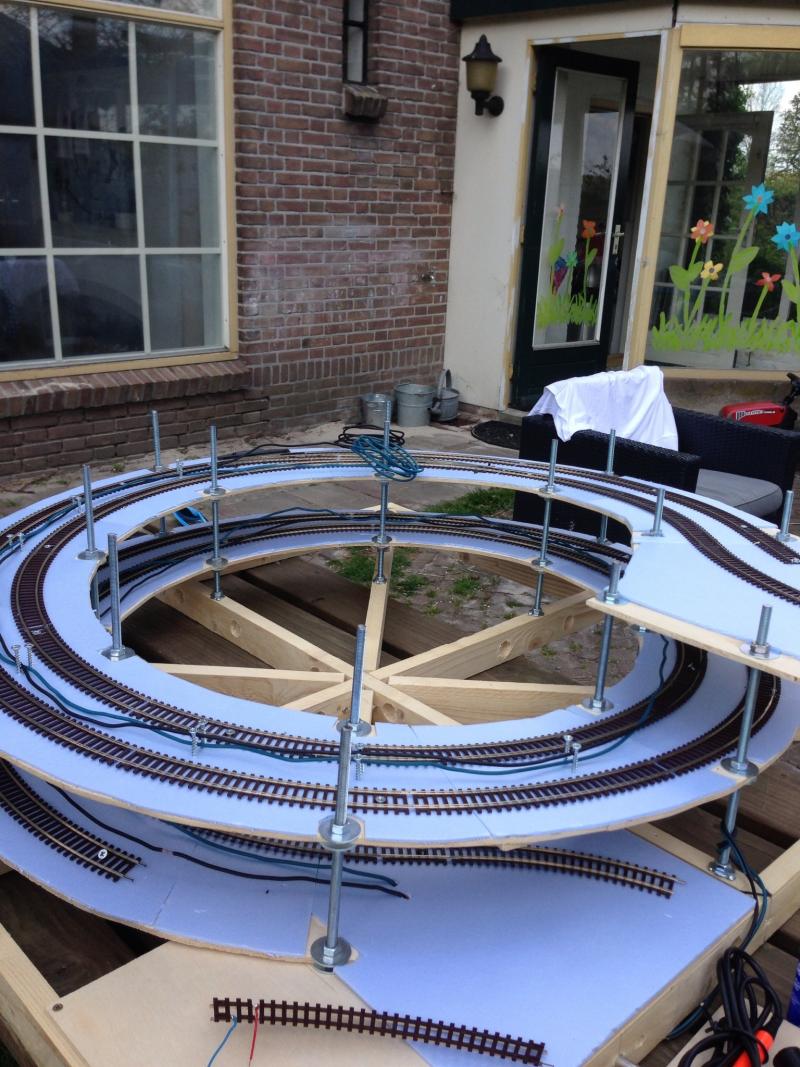

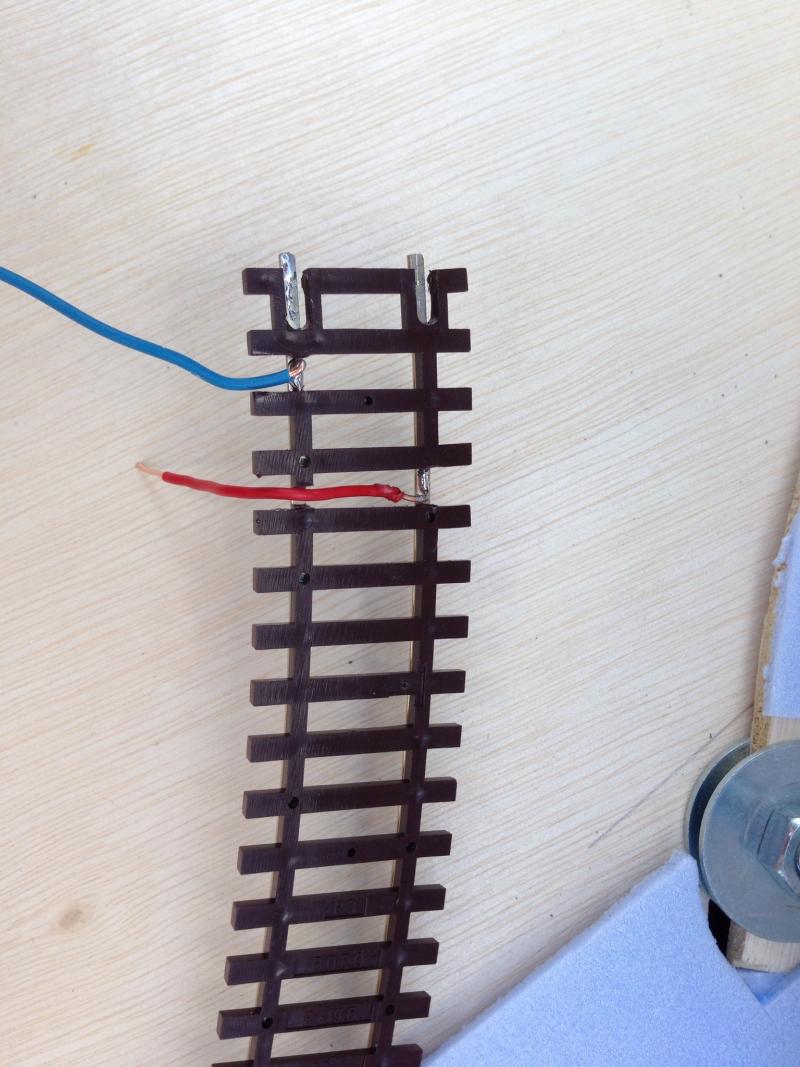

2 koperen draden worden aan de onderzijde naar het rijoppervlak gebracht en tussen de 2 banen doorgeleid naar boven. Tussen tijds worden ze tijdelijk begeleid door 2 schroeven.

[RocoKolkie]

Zo weer even geleden dat ik wat gehobbyd... had.
Druk net als iedereen geloof ik. En ook nog de vakantie tussen door.
Nou ja....

De afgelopen paar weken zitten nadenken over de beste overgaan voor mijn module bakken. Ik had al geprobeerd om de Fremo overgang (los inleg plaatje met rails erop) te gebruiken, maar dat werkte niet naar mijn zin. Ik heb uiteindelijk na even zoeken/speuren/lezen gekozen voor een verbinding met een deurschanier met metalen pen. De rails wordt gesoldeerd op een plaatje met een koperen toplaag.



De plek waar de eerste verbinding komen moet.

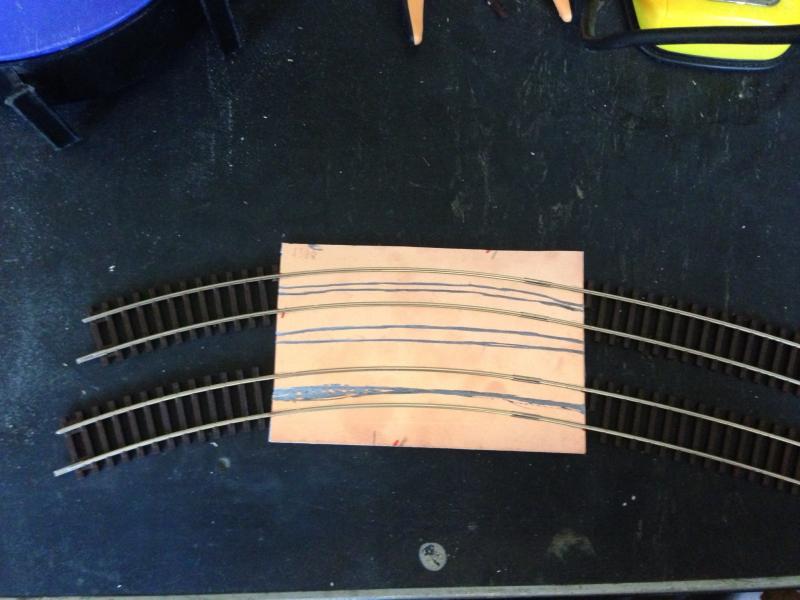

Nauwkeurig aftekenen.... Met potlood de railstaven overgetrokken op het plaatje en solderen maar.



Niet vergeten sleuven te vrezen tussen de railstaven in om kortsluiting te voorkomen.

Even passen...

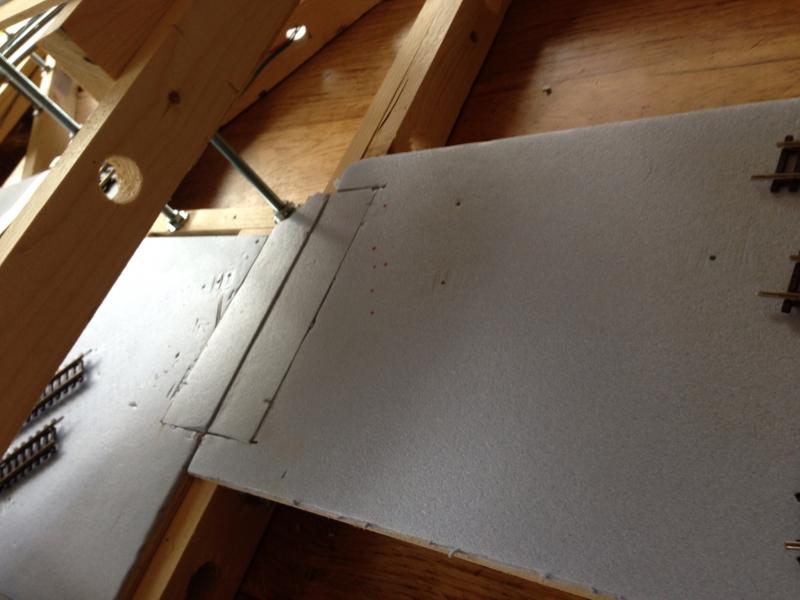

Past! En dan zagen maar....uiterst rustig en voorzichtig. Het is nogal een werkje waar best wel wat tijd in gaat zitten... Wil dus niet dat het op het laatste moment mis gaat.



Vast gelijmd en geschroefd.

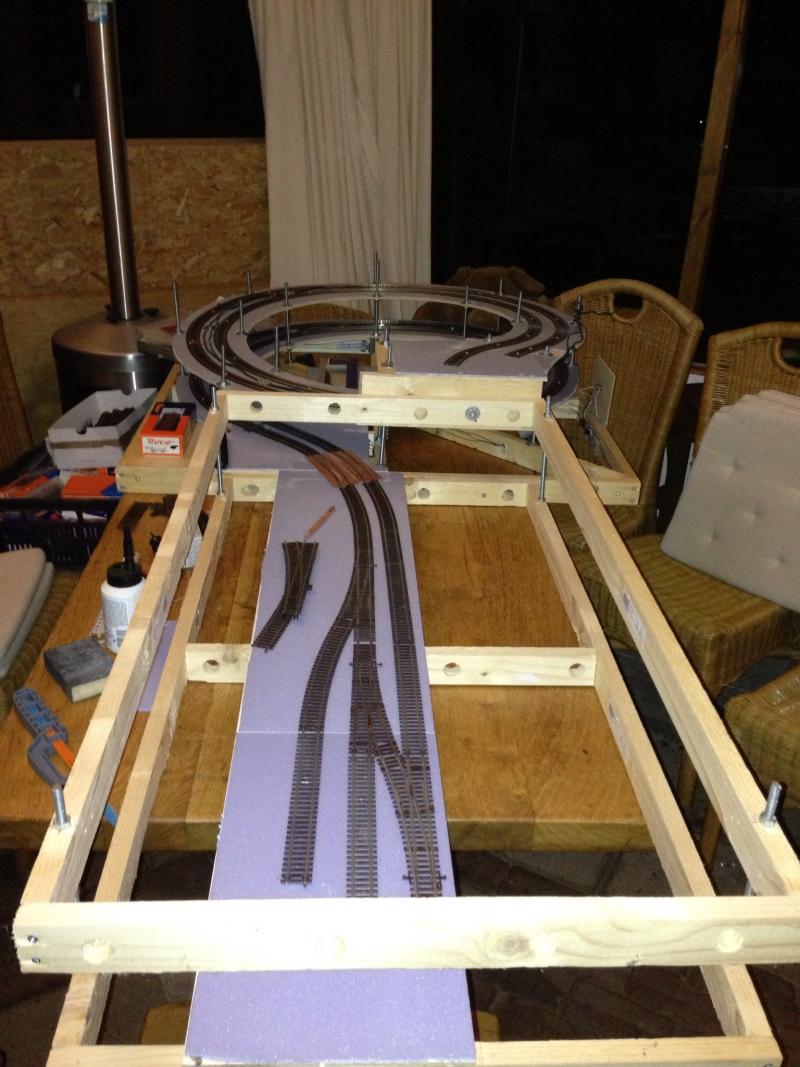

Nog even een overzicht fotootje van waar ik mee bezig ben.



Slaap lekker.

[Basilicum]

Hallo Mark,

Ik zie twee snoeren tussen de sporen op de railspiraal. Deze zorgen voor de voeding, neem ik aan. De voeding van mijn railspiraal gaat via de draadeinden van de spiraal. Zo heb ik op veel plekken de mogelijkheid om voedingspunten aan de rails te maken. Dat scheelt meters draad, die je niet hoeft te geleiden of weg te werken onder ballast.



Succes!

Groet,
Bas

[tijgernootje]

Ben je niet bang dat de soldeer aan de binnekant van je sectie de treinen uit t spoor duwt ?
T lijkt nogal veels te veel van t goede om t zomaar te noemen

[RocoKolkie]

Bedankt voor de reactie mannen!

@Bas: Slim bedacht om het via de draadeinden te doen, toch lijkt het me in mijn situatie niet het meest ideale. Hoe sluit je tussen door je draden aan?

@Tijgernootje: misschien iets te veel van het goede, maar het is nagenoeg naadloos. Van de tin aan de binnen zijde heb ik nog geen probleem ondervonden.

Groeten,

Mark

[RocoKolkie]

Vandaag nog het een en t ander gedaan.

Na een succes volle overgang van de klimspiraal naar het schaduw station is het nu tijd om deze op de beganegrond toe te passen.

Van klimspiraal naar de beganegrond kent 3 overgangen, namelijk:
1. Spiraal binnenbocht
2. Spiraal buitenbocht
3. Overgang richting het werkterrein

We beginnen met de buitenbocht. ( op de foto hieronder is dat links)

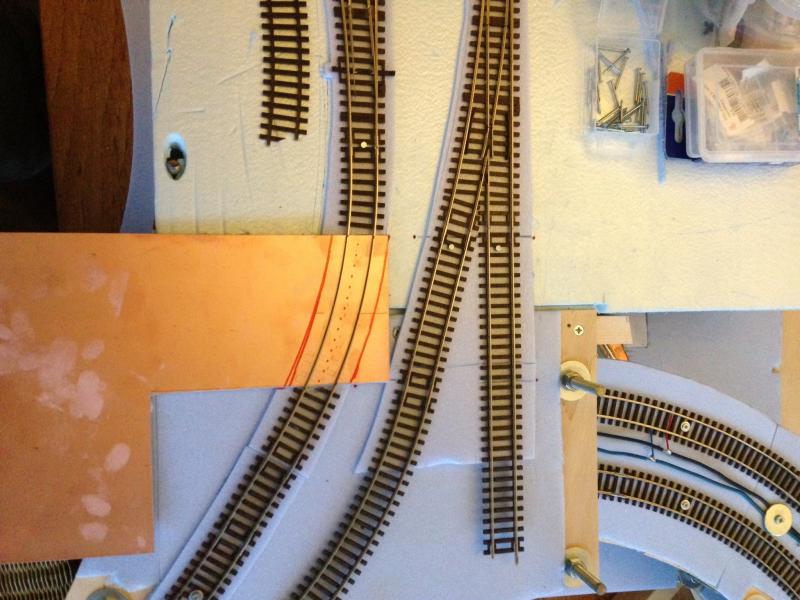

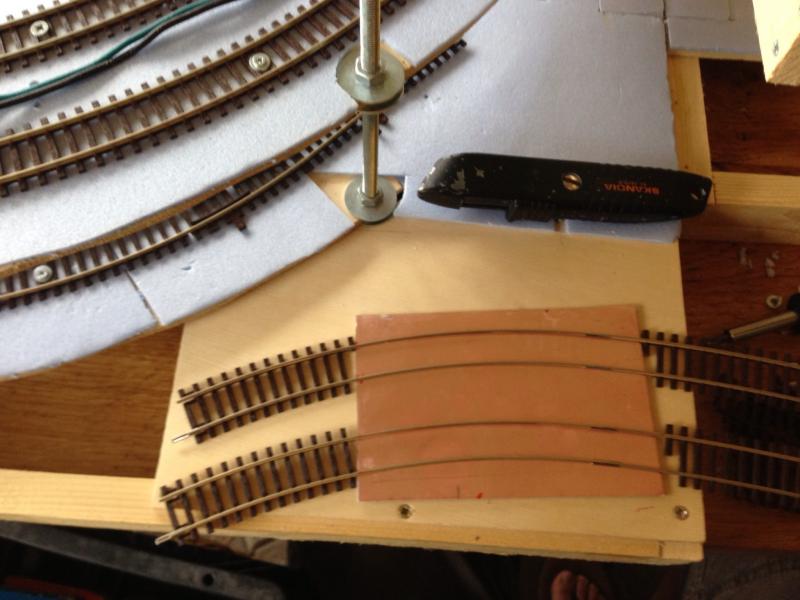

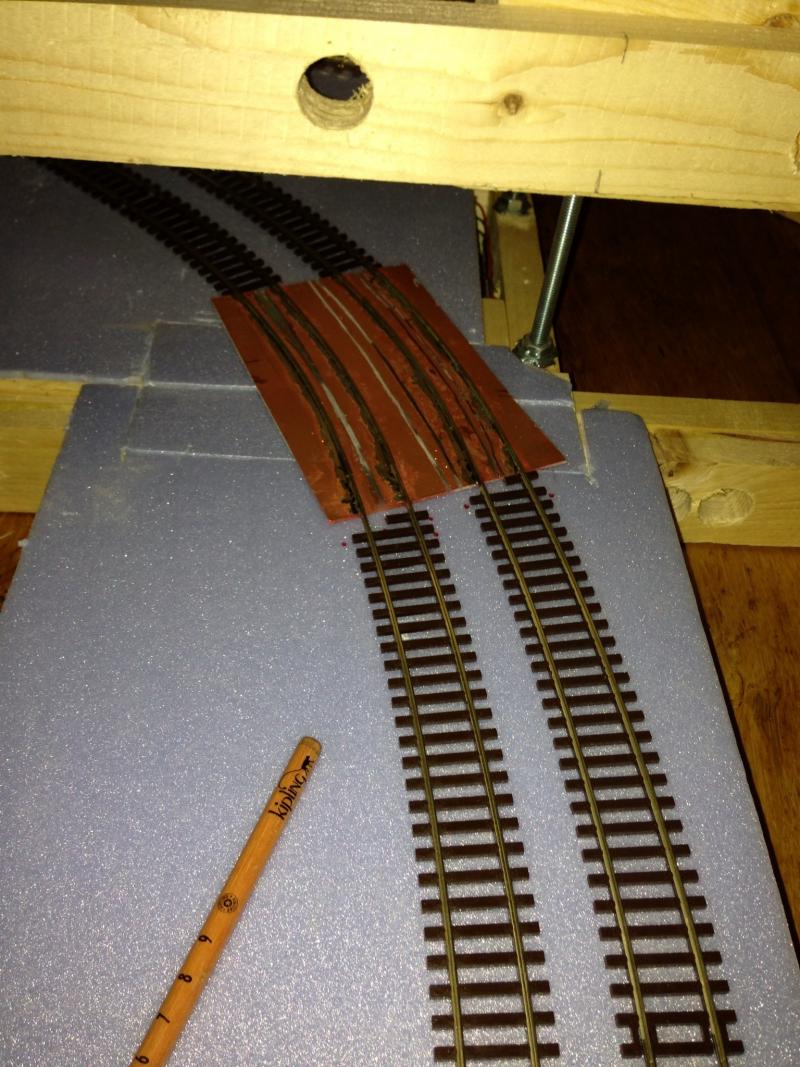

Ik teken op beide modules z'n 5cm af en verwijder de bielzen. Vervolgens plaats ik een print plaat onder de rail en trek de rails over. Net even 1cm meer links en rechts.daarna leg ik de bielzen weer terug op de koperen plaat en trek met potlood de bielzen over op het koper.
Daarna komt de Dremel aan bod, met de slijpschijf slijp ik de reeds afgetekende plaat uit. Ik zet het kleine plaatje even vast met een lijmklem. Daarna de bielzen uitfrezen.

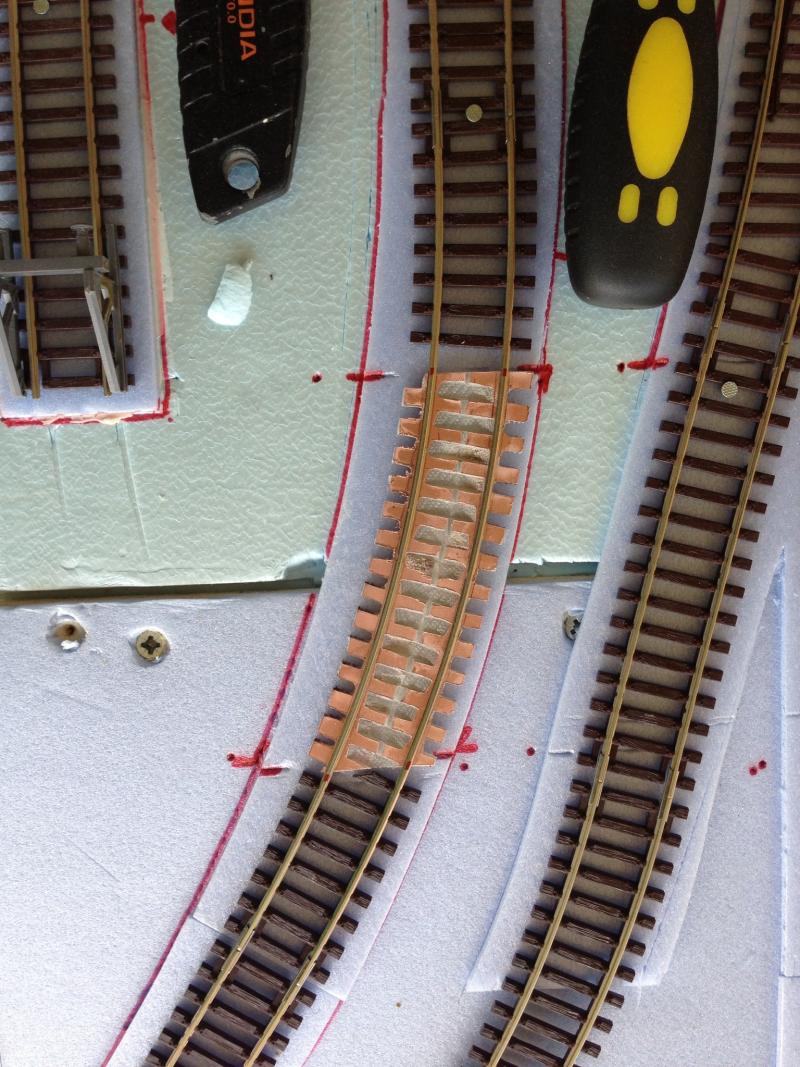

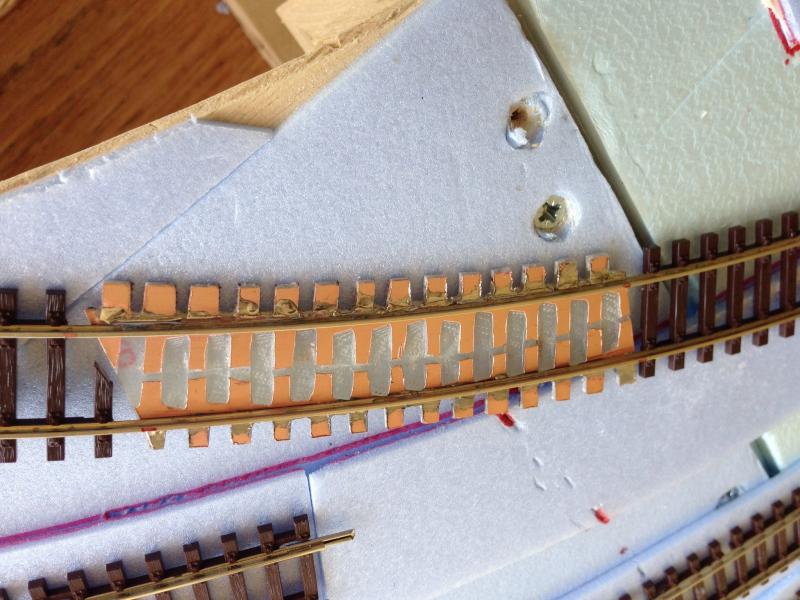

Het belangrijkste is dat je niet vergeet de koperen film tussen de spoorstaven te scheiden om kortsluiting te voorkomen. (Op de foto hier boven is duidelijk te zien dat dat gebeurt is.

Daarna het solderen, smeer de koperen bielzen en de onderzijde van de spoorstaven even goed in met soldeervet/purine/S39 hoe je het ook noemen wil 😄. Bij het solderen met een 60Watt of meer... Hou de soldeerbout aan de binnen zijde van de spoorstaaf en de tin aan de buitenzijde. Deze zal vanzelf richting de soldeerbout vloeien. Ik soldeer met een 25/30Watt boutje, gaat prima, maar bout en tin beide aan de buitenzijde. Klaar met solderen?! Goed schoonmaken met water en afwasmiddel goed afdrogen.

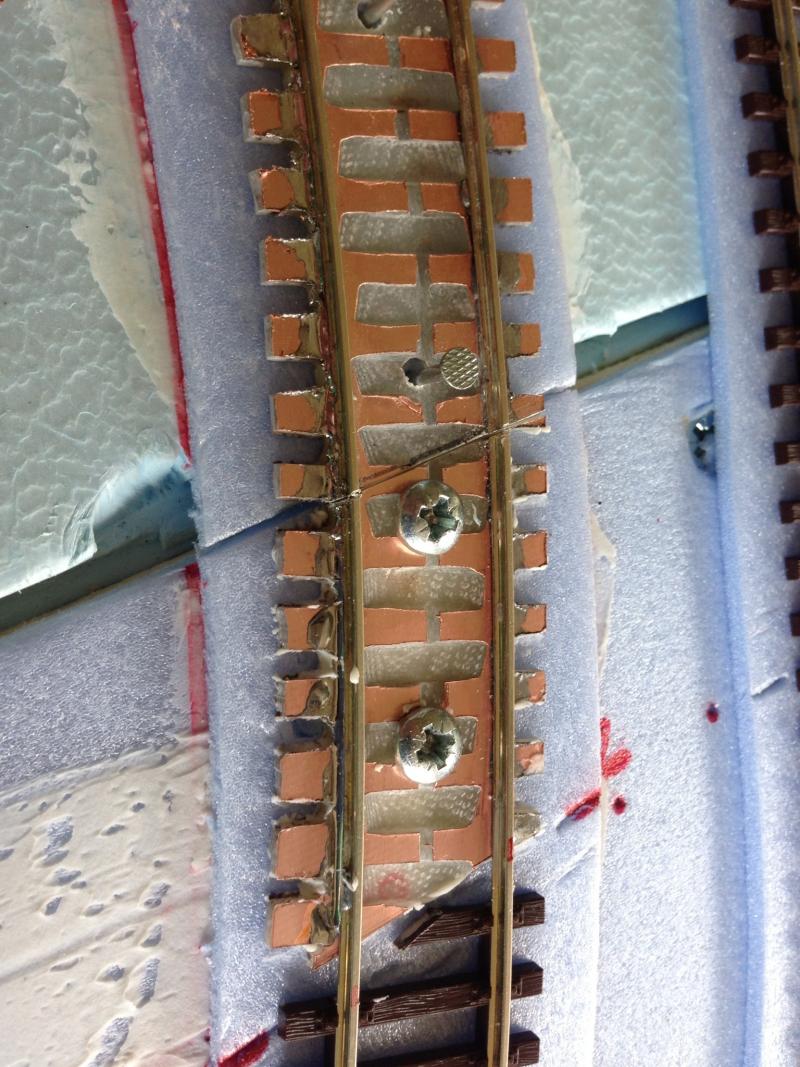

Passen op de banen netjes aftekenen waar je zagen moet. Boor nog even 1/2 gaatjes om hem straks even vast te kunnen zetten met een parker/schroef. Het zagen doe ik met de Roco railzaag.

De juiste lijm kiezen let op dat je de juiste kiest! Normaal zou ik montage kit gebruiken, maar omdat ik hier werk met xpu-schuim (roofmate) zou de kit het schuim doen smelten. Een polystrileen kithad hier de voorkeur. Netje insmeren plaatsen en vastzetten met een schroef. Daarna het 2e deel van de rail. Netjes lijmen, plaatsenen schroeven tegen over de andere. Draai de schroeven strakker of losser om de spoorstavenop de juiste hoogte te krijgen.



#1 gehad nu de volgende 2 nog...

Slaap lekker 😴

[RocoKolkie]

Zo weer even geleden sinds mijn laatste post.

Wederom weer druk geweest met van alles en niets


Laats nog een vraag gesteld op het forum (http://forum.beneluxspoor.net/index.php/topic,53860.0.html)
Helaas is het me nog niet gelukt, het was ook wel voor het eerst dat ik zoiets solderen moest.

Hopelijk binnenkort foto's dat het wel gelukt is zal ik maar zeggen dan.

Goed!

Afgelopen weekend had ik eindelijk weer de kans op te rommelen aan "de baan zonder naam"
Alle Preisners, Nochjes en Mertens opgetrommeld om te komen helpen. Met mijn vorige baan merkte ik al dat ik het leuk vond om met gips te werken. Dat moest dan ook maar vandaag gebeuren.

Na een paar uur freubelen was dit voor nu even het eind resultaat.







Er komt nog een paneel op de voorzijde, maar dat vermoeden jullie natuurlijk al.

Tegelijkertijd meteen het nieuwe projectje gestart.

Ik wil onder andere graag levend vee vervoeren en heb daar het volgende op bedacht:

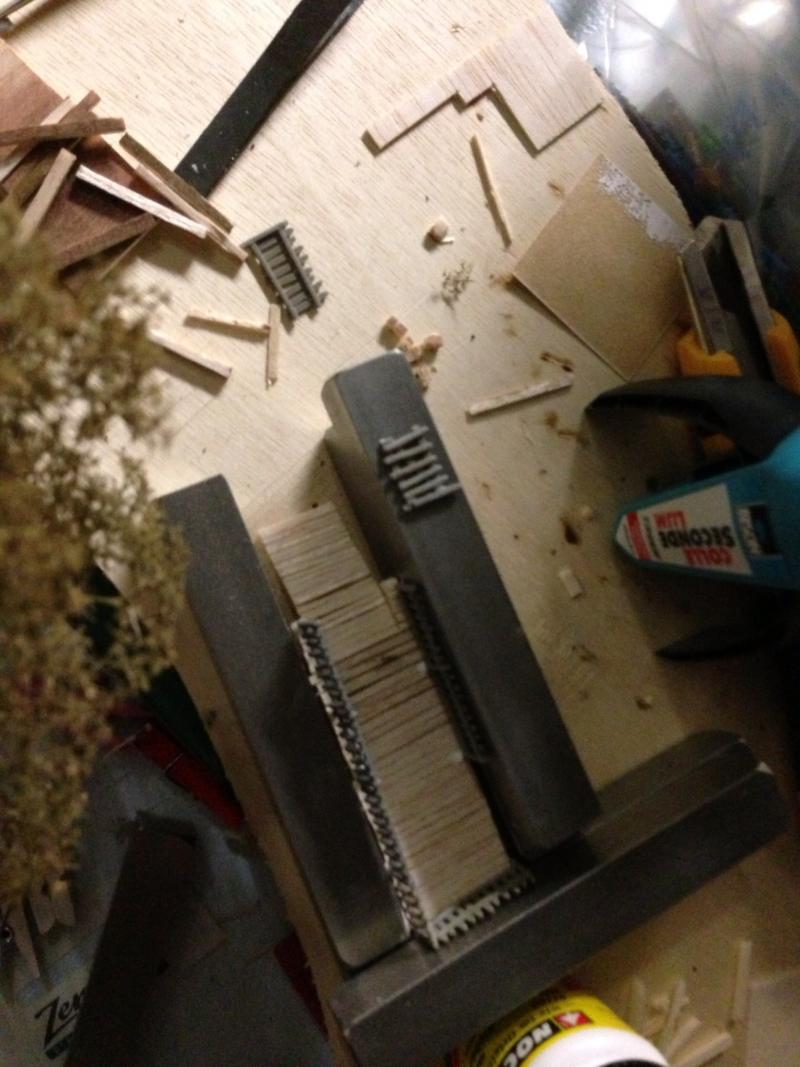

Een laadplek met oploop plank voor het vee.... (Het is nog niet af)





Er moet nog een scharnierend hek op

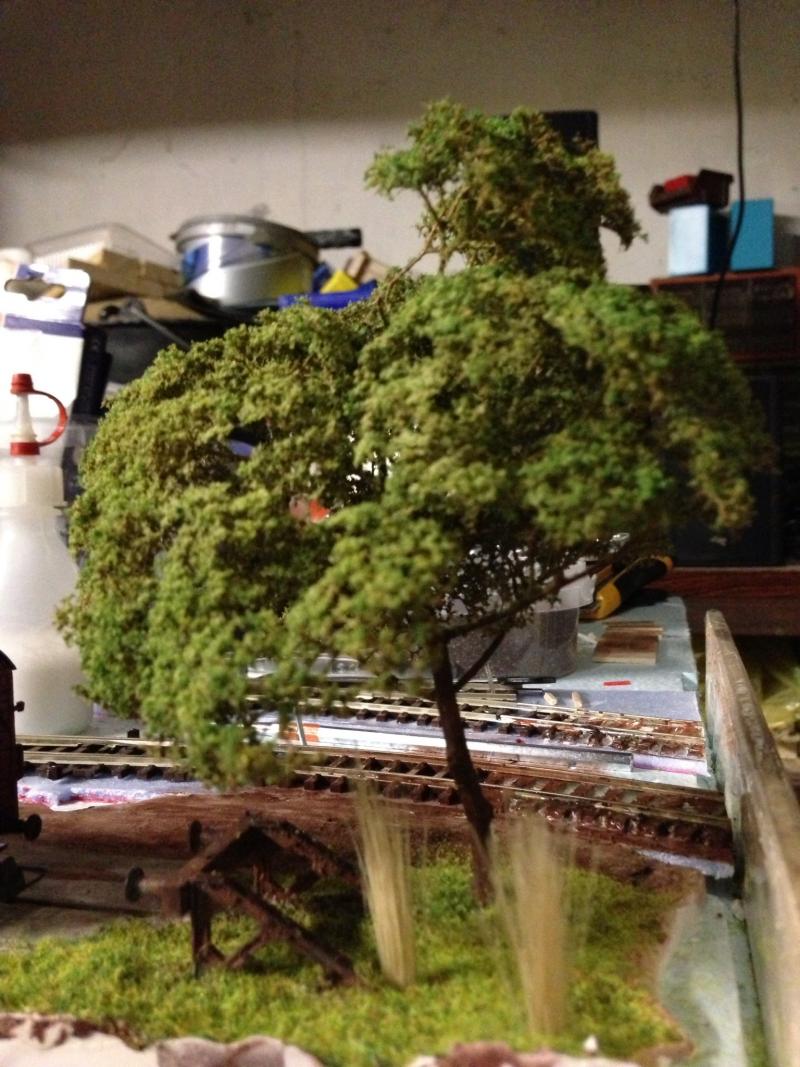

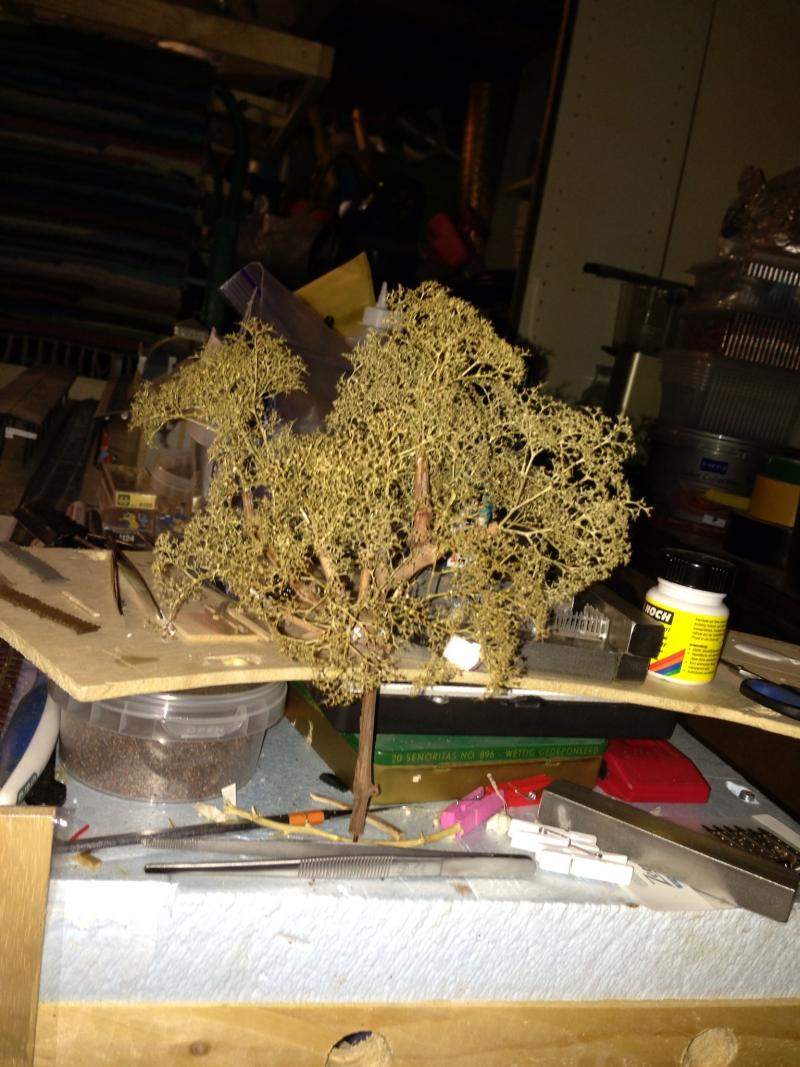

Tot slot gisteren nog een testje gedaan met het maken van een grote loofboom met deze foto als voorlopig resultaat.



Voor nu slaap lekker!

Mark

[Deetrein]

Hoi Mark,

net je bericht gelezen over de overgang met printplaat.
Na het doorslijpen zet je de plaat met schroeven vast,
maar hiermee verbind je volgens mij de beide sporen weer.

Of haal je ze later weg voordat je spanning op de baan zet?

Groet, Erich

[RocoKolkie]

Hi Erich,

De print plaat tussen de spoorstaven volledig gescheiden.
Eigenlijk word deze alleen gebruikt voor de stevigheid bij de overgangen.
De schroeven verwijder ik weer zodra de lijm eronder droog is. Metalen deurschanieren zorgen straks voor een naadloze verbinding.

Gr. Mark

[RocoKolkie]

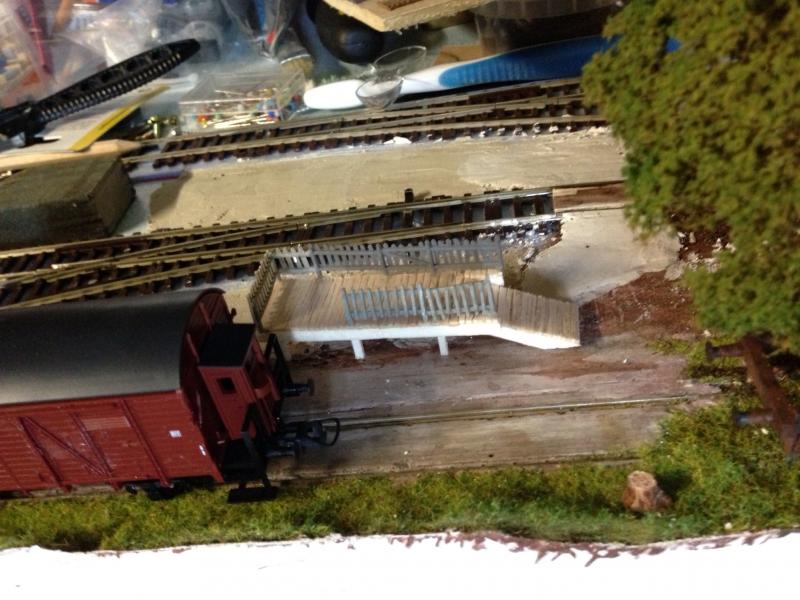

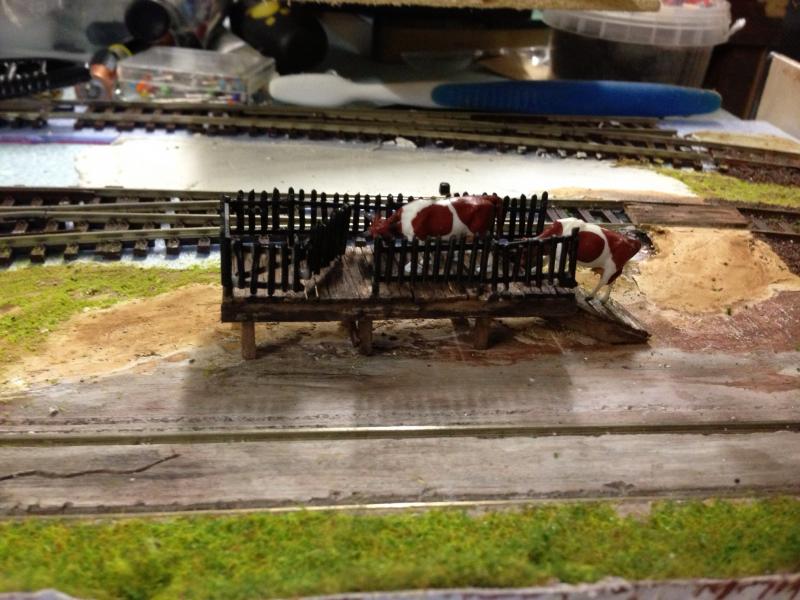

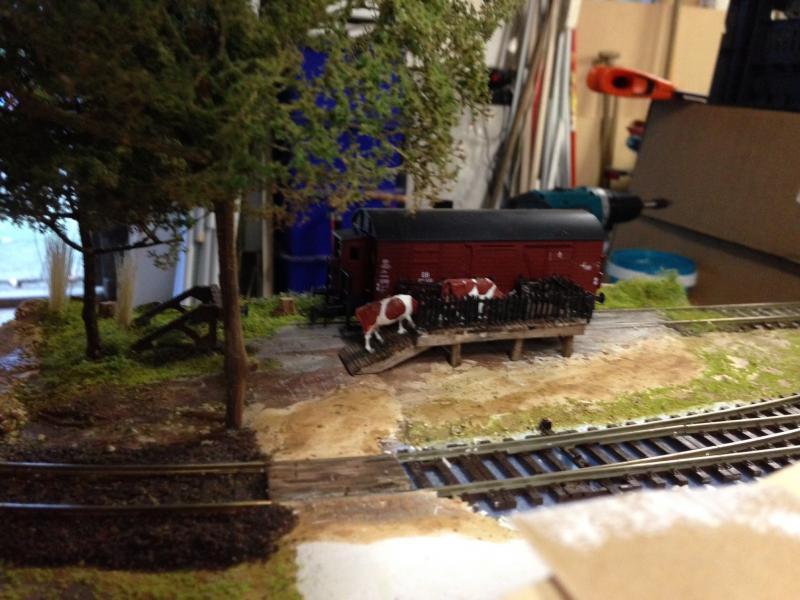

Laadperron voor levend vee.

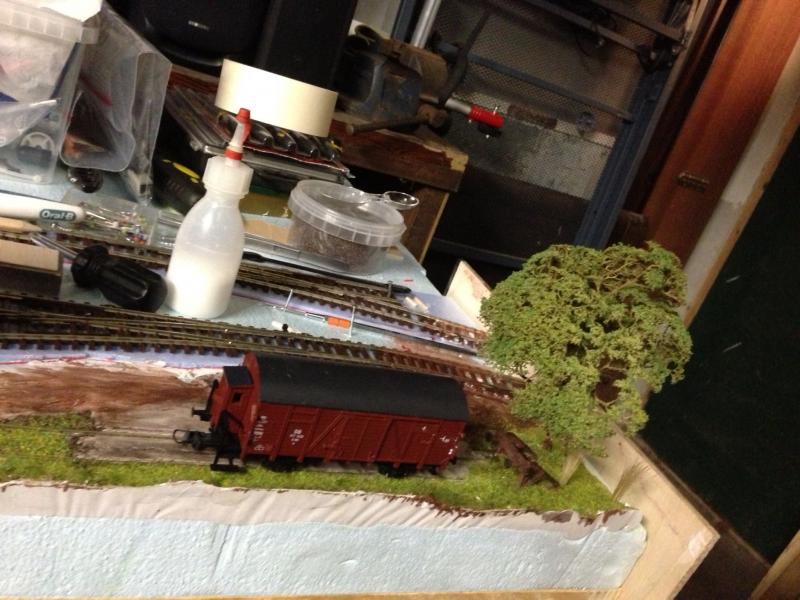

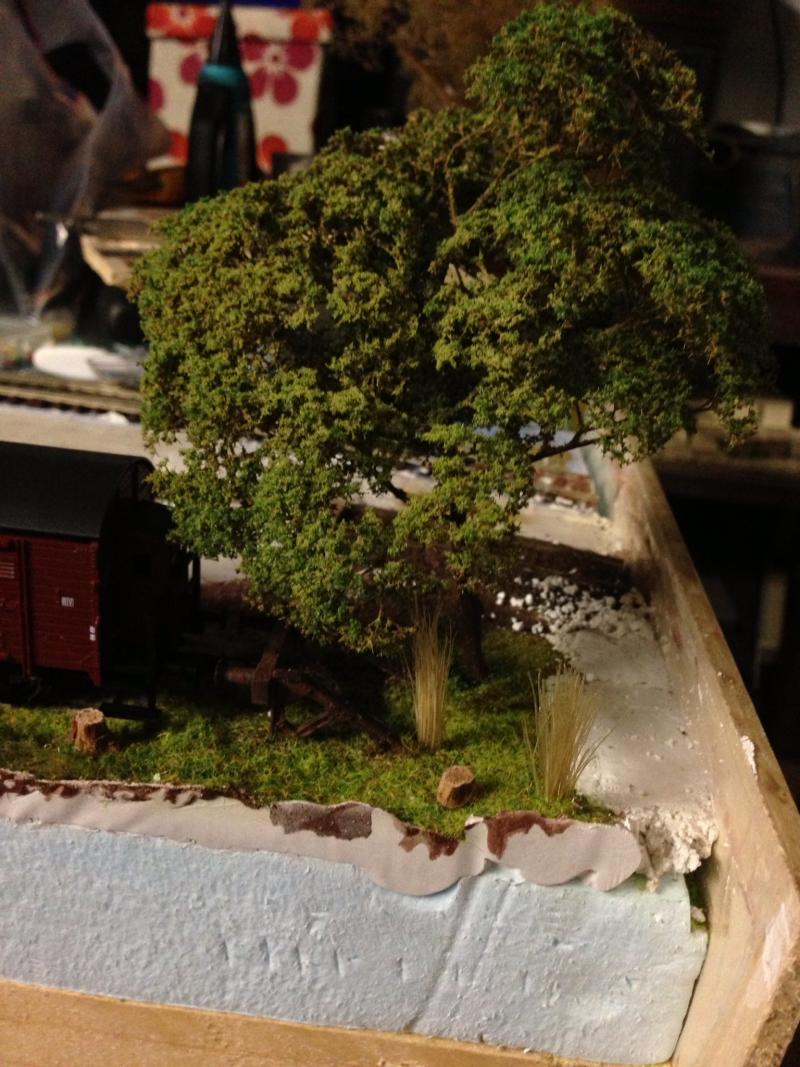

In voorgaande foto's van ze al te zien. Vandaag de tijd gevonden om ze af te maken.

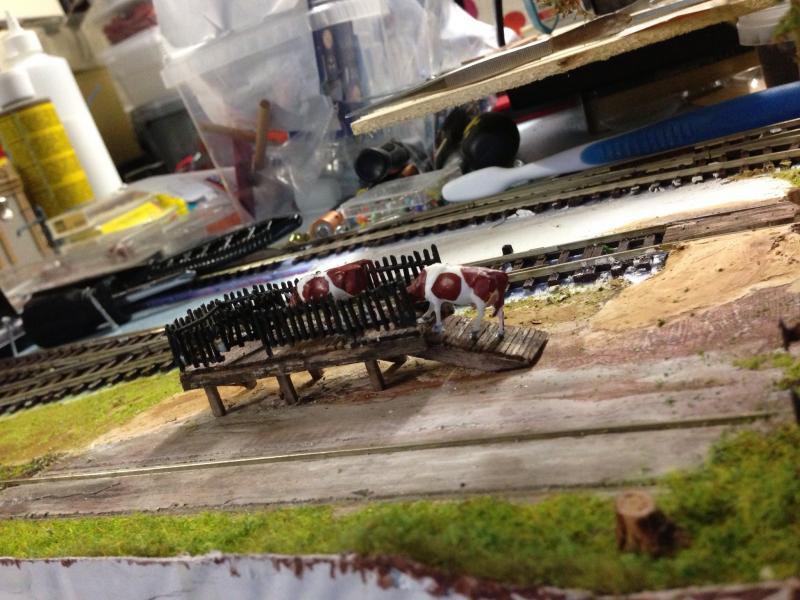

En nog een foto van de andere kant.

[Rienk]

Begint er al leuk uit te zien.
Groeten,
RIenk

[RocoKolkie]

Thanks Rienk! Dit is mijn probeer hoekje geworden.... Had meer willen doen vandaag, maar de tijd was er niet en in de tussentijd sloopte ik mijn gras-electrostaat. Morgen maar even een paar nieuwe elektrische vliegenmeppers scoren.....

Moet alleen nog een passendenaam hebben vind ik voor deze baan.

Gr. Mark
