Hoe ziet jouw baan er van onder uit ?

[lgv]

Beste allemaal nou ben ik lekker bezig met de draden van lampjes en dergelijke aan te sluiten onder mijn baan , dit gaf voor 9 lantaarntjes al 18 draden Kris kras onder de baan door waarop ik me ineens afvroeg hoe ziet het er bij een ander uit dan ? Tips om dit netjes te doen en om slim aan te sluiten zijn van harte welkom of een foto van hoe het er bij jou uitziet zou ook wel eens leuk zijn denk ik
Mvg mark

[Ronaldk]

Van mijn oude baan: conrad kabelhouders, artikelnr: 211035-89 9,79 per 100st. Het werkte goed maar tot 0,14mm2 dikke kabels.



Nu zal het even niet meer gaan Ik gebruik dikkere kabels. Je kan ze ook vast zetten met hete lijm Ik ken gerenomeerde baanbouwers die dat doen.

Groeten Ronald.

[Karst Drenth]

Zo...

[lgv]

Dat ziet er zeer netjes uit !

[lgv]

Nou zie ik veel aangesloten wissel maar hoe zit dit met de verlichting van de huisjes bv ? En hoeveel mag je aansluiten op een trafo ? Misschien gekke vraag maar ben er toch benieuwd naar hoe de verlichting dan zit enzo

[Ronald Halma]

Kwestie van uitrekenen. Aantal lampjes, milliamperes bij elkaar optellen en daar een trafo bij zoeken.

[Klaas Zondervan]

Hier een paar foto's hoe het er bij mij uitziet.
Had ik al eens eerder hier gepost.

[wimk]

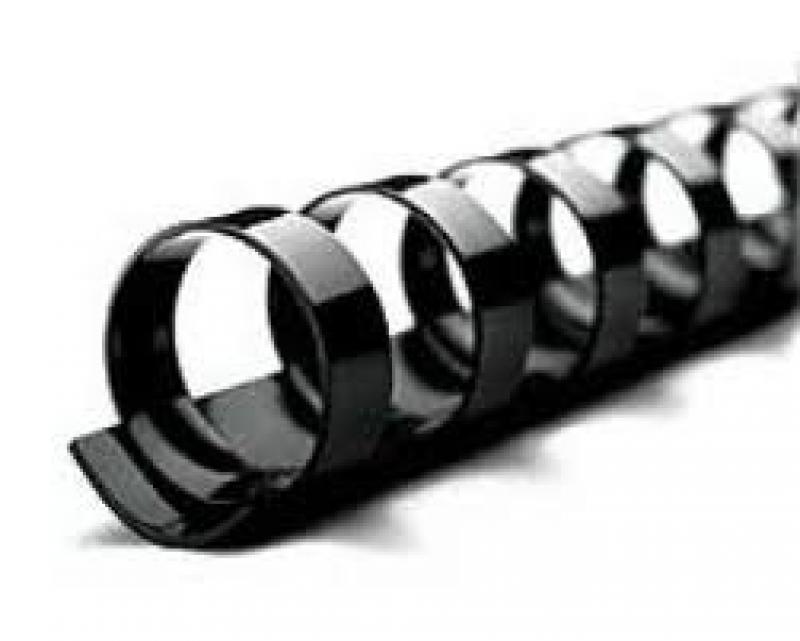

Ik werk veel met die plastic inbindringen waarmee je papieren inbindt.



Met een tapboortje boor ik eerst even een klein gaatje in het plastic hiervan, en met een klein schroefje schroef ik die vervolgens vast aan de multiplex-plaat. De draadjes klem je eronder, blijft prima zitten. Vanaf mijn voeding ligt een slang met van deze inbindprofielen naar de voedingspunten van de rails en naar de wissels. Meerdere draadjes per inbindring zijn goed mogelijk. Lampjes heb ik op dit moment nog niet (ben nog niet zo lang met deze baan bezig), maar ook daarvoor leg ik deze inbindringen aan, ik denk dan een tweede serie, zodat ik niet teveel draadjes in een inbindring krijg. Met verschillende kleuren houd ik de verschillende deelgroepen uit elkaar (geel voor wissels, bruin/blauw voor voeding, grijs/zwart voor lampjes, rood/groen/wit voor seinen.

Bij de aansluitpunten zet ik een kroonsteentje, zodat ik de aanleg in twee delen opdeel. Een draadje van mijn aansluitpunt naar dat kroonsteentje (eventueel verder doorverbinden), en een tweede draadje door de plaat heen naar boven.

Groet,
Wim K

[lgv]

Ok als ik het goed begrijp is er 1 kant van de rij kroonstenen steeds met elkaar doorverbonden zodat je over de gehele strook een plus hebt en hetzelfde aan de anderen rij waar dan over de hele lengte een massa zit en je zo de hele bundel kan aansluiten ? Want je krijgt uiteindelijk maar twee draadjes aan je trafo ?

[Fred Eikelboom]

Nou zie ik veel aangesloten wissel maar hoe zit dit met de verlichting van de huisjes bv ? En hoeveel mag je aansluiten op een trafo ? Misschien gekke vraag maar ben er toch benieuwd naar hoe de verlichting dan zit enzo

Hoi,

Er staat ook een artikel over het aansluiten van verlichting in de encyclopedie.
Nog niet gelezen?

[lgv]

Ja wel gelezen maar dat zegt nog niks over hoe je het in de praktijk aansluit zodat niet op je trafo 40 draden aankomen , waar ik nieuwschierig naar ben is hoe je van je plus en je min dus 2 draadjes over kan gaan in een hele bos

[MC]

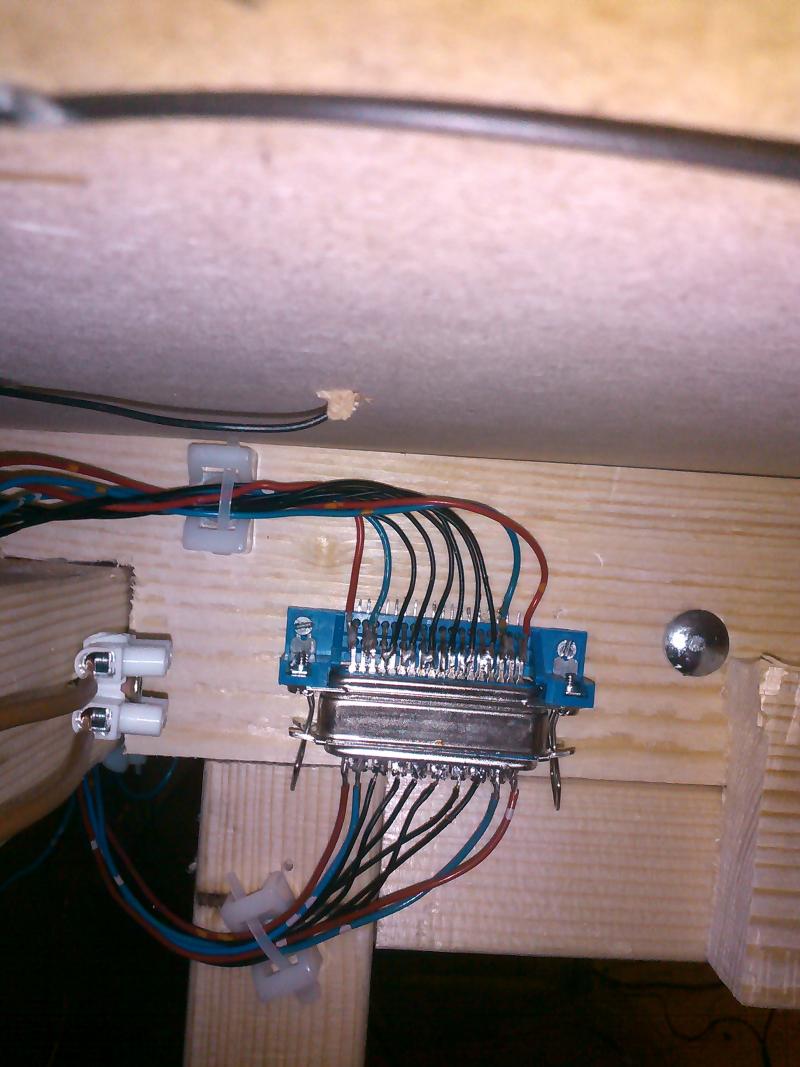

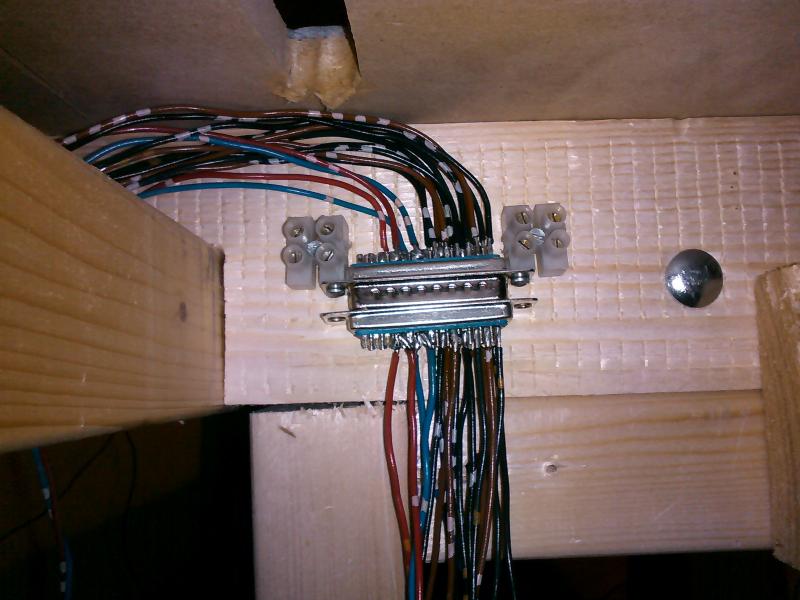

diverse connectors bij module overgangen.

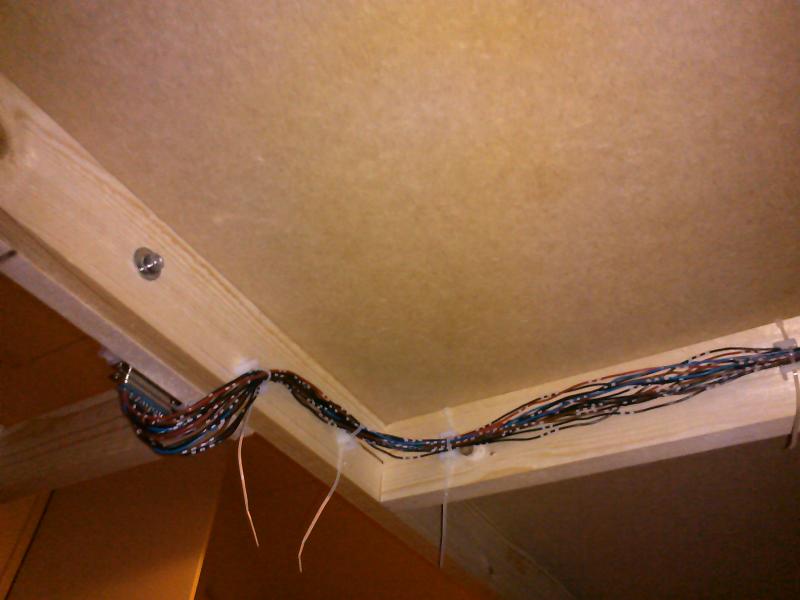

draden zitten tegen de bovenplaat gelijmd, zo weer los te halen mocht het nodig zijn.

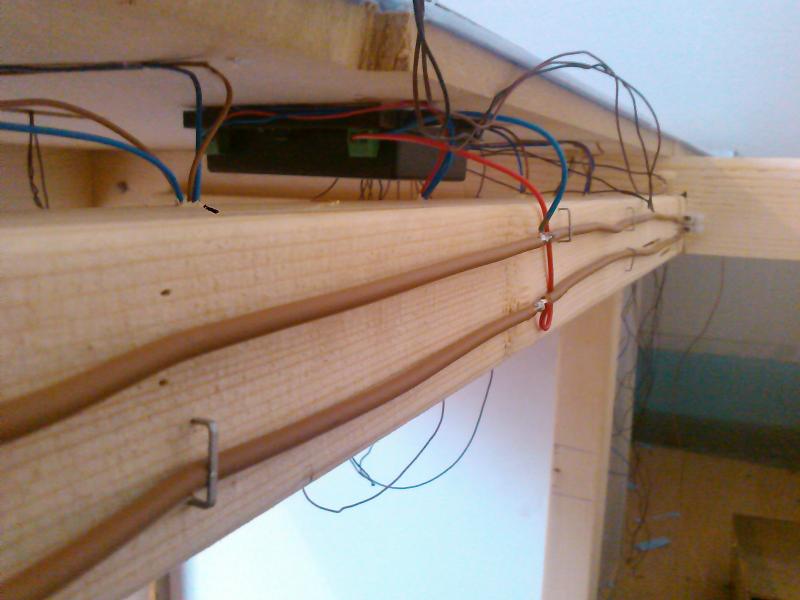

deze zijde bevat de digitale dcc voeding


De analoge voedingsbron

[gvandersel]

Ja wel gelezen maar dat zegt nog niks over hoe je het in de praktijk aansluit zodat niet op je trafo 40 draden aankomen , waar ik nieuwschierig naar ben is hoe je van je plus en je min dus 2 draadjes over kan gaan in een hele bos

Onder een kroonsteen mogen best meerdere draden gecombineerd worden. De stukken tussen de kroonstenen geven meestal de warboel, omdat deze vaak kris kras onder de baan doorlopen.

Ikzelf heb een zespolige printkroonsteen op een print gemonteerd en deze aan de onderzijde doorverbonden. Kun je van 1 naar bv 5 (maar meer kan ook, zolang ze maar niet te strak in de bus gaan als de schroef nog niet aangedraaid is.

Groet,

Gerard van der Sel.

[ex44]

Je kunt van een kroonsteenstrip ook een soort verdeeldoos maken:



Twee draden naar de kroonsteen (rood en rood/zwart), doorlussen en je hebt 6 aansluitpunten voor de + en zes voor de -
In één zo'n kroonsteengaatje kun je makkelijk meerdere draadjes kwijt. Dan is het nog een kwestie van Ampère's tellen: 1 lampje is bijv. 50mA, dan kun je op een trafo die 1A levert zo'n 20 lampjes laten branden.

Tot zover mijn boerenverstand van elektronica.

Groet,
Jan

[lgv]

Kijk hier heb ik wat aan lekker duidelijk ook.
Hoe simpel eigenlijk maar goed als je het eenmaal weet is alles simpel toch haha
