Auteur Topic: Roco Geoline wissels electrisch maken.  (gelezen 19029 keer)

Dennis Beekman

  • Gast
Re:Roco Geoline wissels electrisch maken.
« Reactie #30 Gepost op: 30 January 2012, 12:46:19 »
Dan moet je goed bedenken wat die decoder doet Dennis. In de decoder wordt onder andere de digitale spanning omgezet in een gewone gelijkspanning waar de wissels prima op werken. Dat kun je zelf ook doen met een paar diodes of een brugcel/gelijkrichter (is ook vier diodes) zoals aangegeven in de tweede tekening van Piet. Die diodes zetten ook de digitale spanning om in een gelijkspanning.

ok, dat snap ik en ga ik ook proberen.

p.heinst

  • Offline Offline
  • Berichten: 1192
    • DutchRoco
Re:Roco Geoline wissels electrisch maken.
« Reactie #31 Gepost op: 30 January 2012, 19:09:03 »
Hallo Dennis

Dennis heeft geschreven,
Citaat
Ik heb een van mij wissels van een decoder voorzien, en dit werkt op de puntstuk spanning en geeft geen enkel probleem.

Om het even heel duidelijk te maken, deze bewering is niet juist, de decoder wordt niet gevoed door het puntstuk, de decoder wordt gevoed door de gele en de blauwe draad en die zitten niet aan het puntstuk, deze zitten aan de rails, een aan de rechter en een aan de linker spoorstaaf. deze gaan van de rails naar de wisselschakelaar
De blauwe zit aan het puntstuk en die komt uit de wisselschakelaar met de spanning van een van de twee (gele of blauwe) afhankelijk van de stand van de wissel, op deze wijze wordt het punstuk via een interne schakelaar van spanning voorzien die afhankelijk van de stand van het wissel is (geel of blauw).

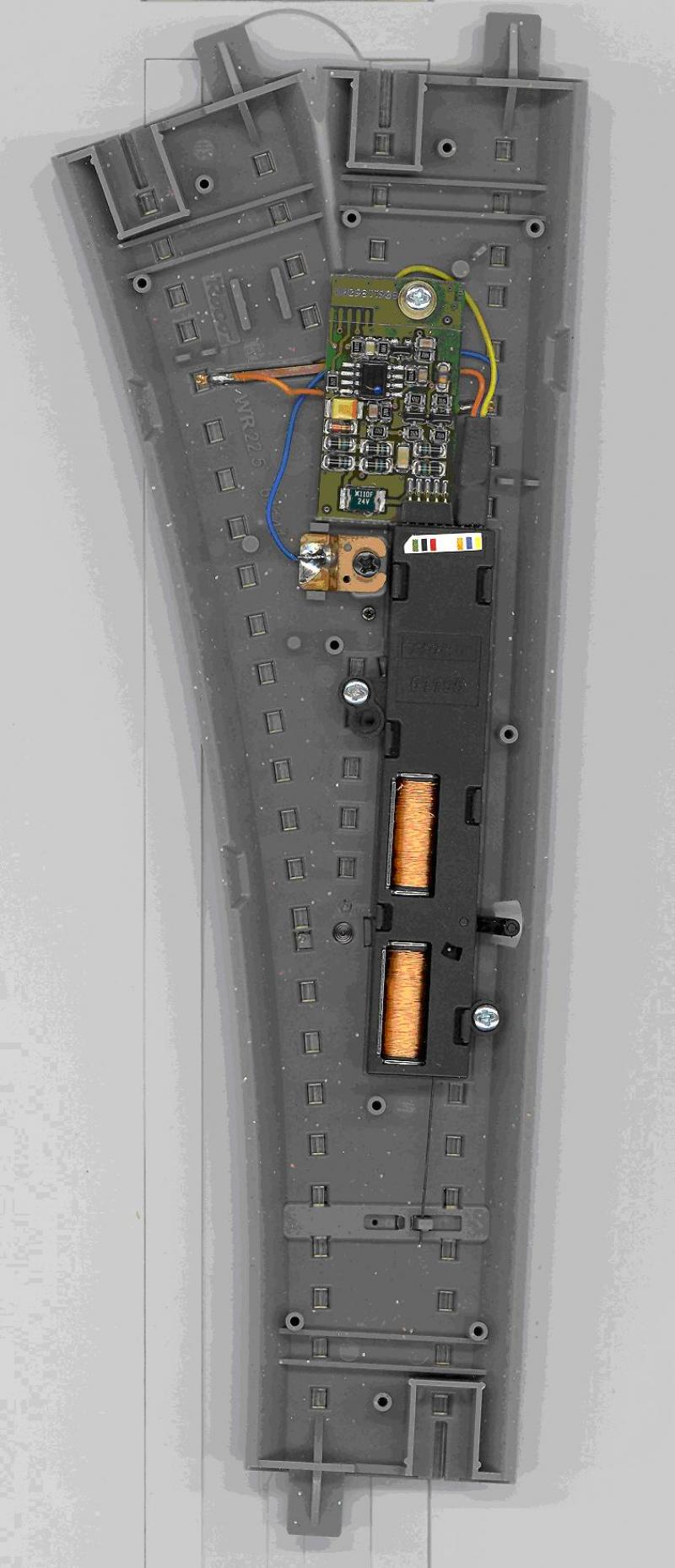

Moeilijk te zien maar op de foto zit rechts de blauwe draad tussen de gele en blauwe in.
De gele draad loopt onder de decoder door en zit gesoldeerd aan de rails net onder de plaats waar de gele en de blauwe aan het stekkertje zitten

Gr Piet

« Laatst bewerkt op: 30 January 2012, 19:12:02 door p.heinst »
Roco rijder met 2multimaus als slave, RouteControl,  multimaus pro, Multizentrale pro als digitalesysteem/versterker, 4x booster, remgenerator en Rocomotion en Train-controller Gold 8.0 A3 en Rocomotion 10785 als terugmeldsysteem

hightower

  • Offline Offline
  • Berichten: 95
    • Youtube
Re:Roco Geoline wissels electrisch maken.
« Reactie #32 Gepost op: 04 February 2012, 20:49:05 »

kleine toevoeging:
nog voor dat je op een knop drukt brand hier het onderste LED-je
als je de groene knop drukt zal spoel 2 geactiveerd worden en door de eind afschakeling beveiligd worden en dus onderste ledje uit. en vervolgens zal het bovenste ledje aan gaan. Wil de leds echt gebruiken zal je de leds bij de "verkeerde" stand moeten inbouwen en omdat er altijd maar 1 led tegelijk brand kun je het dan volgens mij met 1 weerstand doen

dan word het volgens mij zo
I still miss my ex, but my aim is improving.

p.heinst

  • Offline Offline
  • Berichten: 1192
    • DutchRoco
Re:Roco Geoline wissels electrisch maken.
« Reactie #33 Gepost op: 04 February 2012, 21:09:00 »
Hallo higtower,

Het klopt dat het met een weerstand voor beide leds kan, ik wilde het niet te moeilijk maken voor iemand die het met electronica al moeilijk genoeg heeft,  maar dat bij de verkeerde stand inbouwen dat snap ik niet, wel is het zo dat de led die brant tegenovergesteld is aan de gedrukte knop maar ik dacht dat er duidelijk bij staat bij welke spoel bij welke led hoort.


Gr Piet
Roco rijder met 2multimaus als slave, RouteControl,  multimaus pro, Multizentrale pro als digitalesysteem/versterker, 4x booster, remgenerator en Rocomotion en Train-controller Gold 8.0 A3 en Rocomotion 10785 als terugmeldsysteem

hightower

  • Offline Offline
  • Berichten: 95
    • Youtube
Re:Roco Geoline wissels electrisch maken.
« Reactie #34 Gepost op: 04 February 2012, 21:21:08 »
zoals je al in het plaatje zelf erbij getypt hebt
Als je op de groene knop drukt schakelaar 2 dicht dus gaat het ledje branden die aan schakelaar 2 verbonden is branden
dat is in jouw schema de bovenste

kort is dat: druk op onderste knop, en bovenste led gaat branden.
bij mij is het : druk op de onderste knop, en onderste led gaat aan.

ik heb dus om te voorkomen dat iemand die alles aansluit zoals wij het uitleggen niet gaat twijfelen als het "verkeerde" ledje gaat branden, de leds van positie veranderd. De weerstand is niet duur maar die tweede neemt meestal zo vlak naast 2 drukknoppen, en 2 leds vaak erg veel krappe ruimte in.

Als het gebruikt word voor positie bepaling van de wissel zonder goed zicht op de wissel zelf of om gewoon om een mooi schakel tableau te hebben (ik rij nog analoog met de oude roco line met bedding, dus zonder decoder maar werkign led's is het zelfde) moet wel het goede ledje aan gaan.
I still miss my ex, but my aim is improving.

Chris80

  • Offline Offline
  • Berichten: 3381
    • Zeedoorn
Re:Roco Geoline wissels electrisch maken.
« Reactie #35 Gepost op: 11 April 2012, 20:56:54 »


[/quote]

Is het ook mogelijk om een tuimelschakelaar (aan,uit,aan) hier voor te gebruiken ipv een drukknop?

Groet,
Chris

hightower

  • Offline Offline
  • Berichten: 95
    • Youtube
Re:Roco Geoline wissels electrisch maken.
« Reactie #36 Gepost op: 11 April 2012, 22:40:54 »
als ze eind afgeschakeld zijn theoretische wel.
maar als de wissel niet helemaal omschakelt door een trein of een vuiltje blijft er spanning op de spoel staan en brand hij door.

antwoord is dus JA, zou ik het doen? NEE
I still miss my ex, but my aim is improving.

Chris80

  • Offline Offline
  • Berichten: 3381
    • Zeedoorn
Re:Roco Geoline wissels electrisch maken.
« Reactie #37 Gepost op: 19 May 2012, 14:15:30 »
Zo, al een tijdje niks meer gepost hier maar nog een vraagje. Nav bovenstaande heb ik toch maar besloten een drukknopje te gebruiken. Nu staat er in de tekening alleen dat het gelijkstroom moet zijn en ik heb een wisselstroom transformator. Werkt dit ook of moet ik er een bruggelijkrichter tussen doen zodat het alsnog gelijkstroom wordt..

Groet,
Chris

p.heinst

  • Offline Offline
  • Berichten: 1192
    • DutchRoco
Re:Roco Geoline wissels electrisch maken.
« Reactie #38 Gepost op: 19 May 2012, 14:21:57 »
Cris 80

Brugcel ertuusen of zoals op een paar berichtjes eerder met 4 diode als je de digtalestroom van de rails gebruikt.


Gr piet
Roco rijder met 2multimaus als slave, RouteControl,  multimaus pro, Multizentrale pro als digitalesysteem/versterker, 4x booster, remgenerator en Rocomotion en Train-controller Gold 8.0 A3 en Rocomotion 10785 als terugmeldsysteem

Chris80

  • Offline Offline
  • Berichten: 3381
    • Zeedoorn
Re:Roco Geoline wissels electrisch maken.
« Reactie #39 Gepost op: 19 May 2012, 14:49:34 »
Ik heb nog een stapeltje brugcellen liggen, dus die kan ik dan mooi gebruiken :)

Groet,
Chris

ex44

  • Team forummoderators
  • Offline Offline
  • Berichten: 15431
Re:Roco Geoline wissels electrisch maken.
« Reactie #40 Gepost op: 19 May 2012, 14:54:20 »
Een wisselaandrijving (spoelenaandrijving) met gelijkstroom aansturen? Dat zal best kunnen, maar wisselstroom kan ook, als het voltage een beetje in de buurt zit. Hoef je geen brugcellen te gebruiken.

Groet,
Jan

Chris80

  • Offline Offline
  • Berichten: 3381
    • Zeedoorn
Re:Roco Geoline wissels electrisch maken.
« Reactie #41 Gepost op: 19 May 2012, 17:12:04 »
Ik ga het vanavond eens proberen op wisselstroom, zou wel een stukje makkelijker zijn :).

Klaas Zondervan

  • Online Online
  • Berichten: 26690
    • Pagina van klaas
Re:Roco Geoline wissels electrisch maken.
« Reactie #42 Gepost op: 19 May 2012, 17:17:54 »
Er is eigenlijk maar één reden om met gelijkspanning te werken, en dat zijn de leds.
Als je met wisselspanning werkt staan de leds de helft van de tijd in sperrichting, en de spanning die ze dan krijgen is eigenlijk te hoog.
Het kan heel lang goed gaan, maar als je de leds wilt beschermen tegen mogelijk onheil, dan kun je een diode in serie met de weerstand zetten.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

Chris80

  • Offline Offline
  • Berichten: 3381
    • Zeedoorn
Re:Roco Geoline wissels electrisch maken.
« Reactie #43 Gepost op: 19 May 2012, 17:41:28 »
Ik ga het in eerste instantie zonder de leds doen. Anders wordt het voor mij wat te ingewikkeld. Ben al bij als ik het zo aan de praat krijg :).

Groet,
Chris

Chris80

  • Offline Offline
  • Berichten: 3381
    • Zeedoorn
Re:Roco Geoline wissels electrisch maken.
« Reactie #44 Gepost op: 03 June 2012, 14:28:43 »
Zo, inmiddels alles analoog aangesloten en het werkt (gelukkig) :).

Nog wel heb ik 1 vraag, op het moment dat de wissels "verkeerd" staat (bv op afslaan terwijl de loc rechtdoor gaat) dan schiet de multimouse in de beveiliging. Hoort dit zo?

Groet,
Chris
