Bouw van Ouderlande (H0).

[nighttrain1]

Hey MC Mark, als je ronding zagen naar of om je draadeinde niet goed wil lukken, gebruik dan een gatenzaag om die rondingen naast de draadeinden te maken èn zaag dan naar die gaten toe, of eerst de gaten boren, dan van gat naar gat zagen om je draadeindesteun.
Kwestie van proberen. Suc6!

[MC]

Beste Richard,
ik snap het bovenstaand berichtje niet helemaal.
bedoeld u de rondingen die ontstaan zijn om de dragers te creëren?

Ik leg de bocht eerst weer als een puzzelstuk terug in de oorspronkelijke vorm.
dan teken ik op de framebalken af waar de gaten moeten komen.
Dan vul ik de overige leege rondjes op met rest balkjes, en schroef ze vast aan de"buitenste liggende" mdf plaat

zoals hier afgebeeld.


Past allemaal exact

Mvg
Mark

[nighttrain1]

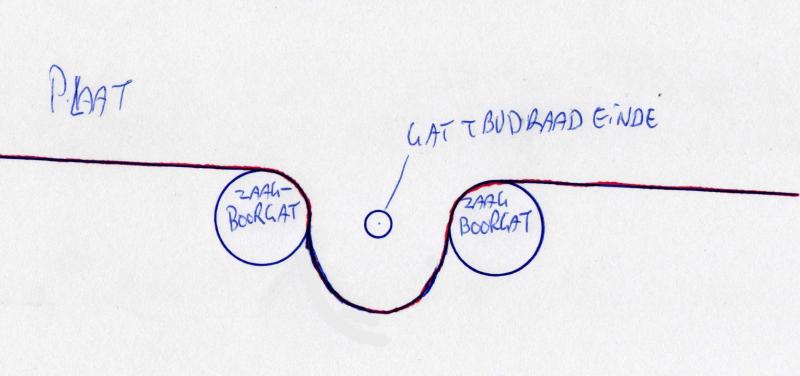

Ik dacht dat je problemen had met het uitdazen van de rondingen waar je de draadeinden door heen steekt. Om de ronding netjes naar buiten te laten lopen kan je een gatenzaag gebruiken. Ik maak straks ff een schets en plak 'm erbij.
.
De paarse lijn is de zaag lijn.
Als het nog niet duidelijk is vergeet het dan maar snel en doe het op de manier die je het beste voorkomt.

Groeten Richard.


Oja, dat staat ook al altijd onder elk bericht.

[MC]

Bedankt voor je uitleg.
Nee daar had ik geen probleem mee, irritaties heb ik soms als iets niet wil lukken.
Dit keer ging het om draadeindes waar moeren op vast liepen.
Soms gingen de moeren ongemonteerd er goed op, eenmaal gemonteerd weer niet.

Verder is dit het doordachtste ontwerp ooit.
Heb er goed en rustig over nagedacht.
De tijd vergeet ik wel eens te nemen, en maak ik iets waar ik spijt van krijg.

Leermomentje zullen we maar zeggen

[MC]

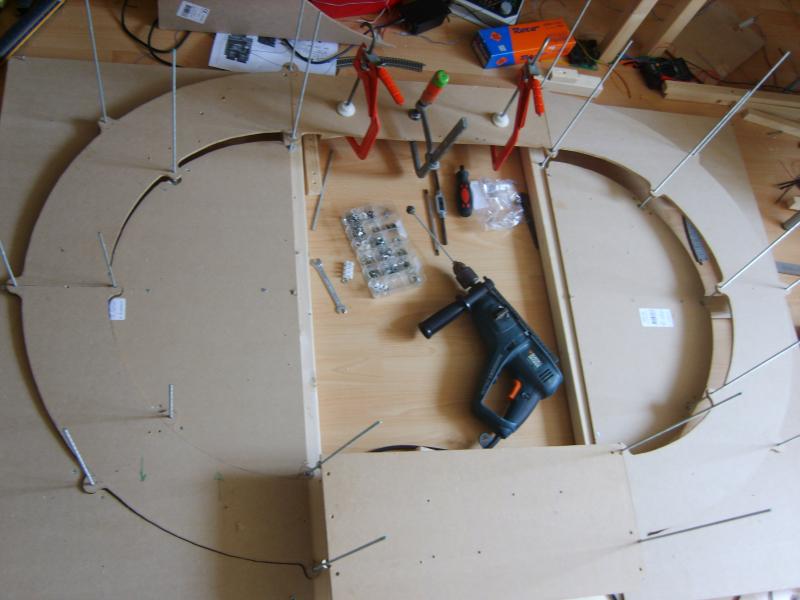

Kleine vordering van de spiraal, het is nu bijna zover om de rails erop te maken.
lijmklemmen zijn bezig on het ondersteuningsbalkje te laten hechten aan de onderzijde.
Dus wachten is even daarop.

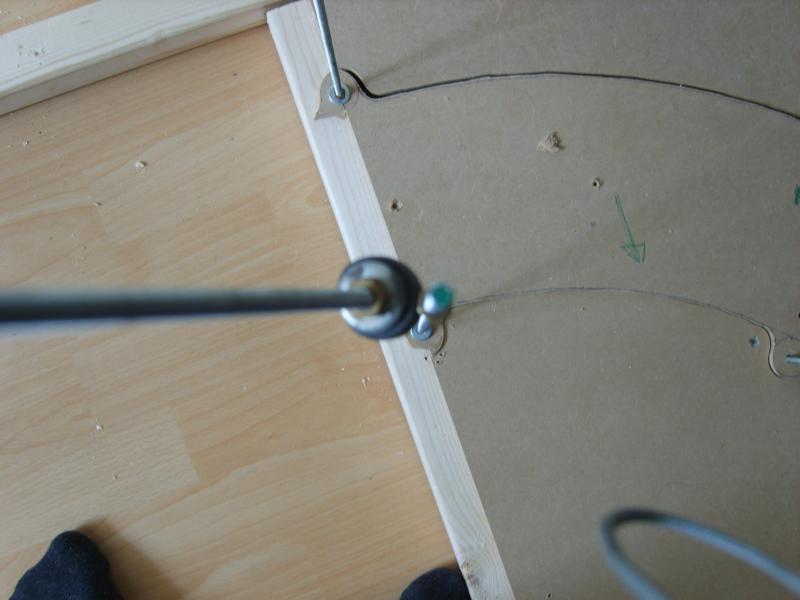

Ondertussen voor de boormachine een hulpje gemaakt om de moeren sneller over de draadeindes te laten gaan.
Dit ging gruuuuwlijk sneller dan met de hand.


Spiraal is tot zover af:

Morgen hoop ik te kunnen beginnen aan het plaatsen van de rails:

Mvg
Mark

[dimo1_dimo1]

ziet er goed uit hopelijk lukt het plaatsen goed en rijden de treinen erover zonder ontsporen

[MC]

Daar ga ik wel vanuit Auke, het gaat zoveel soepeler dan de vorige spiraal.
Ook wringt het nu nergens meer.

[nighttrain1]

Goed bezig!!

[dimo1_dimo1]

fijn dat het nu goed gaat..
succes!

[MC]

Even een paar testjes uitgevoerd met 2 analoge loc's
(kon het niet laten)

Een aantal testjes:
- Hippel

- Br89 met donderbusjes

- test met lichte wagon


Auke en Richard bedankt!

[dimo1_dimo1]

ziet er leuk uit
rijdt goed zo te zien

[MC]

Bijna fasinerend om naar te blijven kijken, straks vind ik hem nog mooier dan me station

[dimo1_dimo1]

das het leuke als je zelf spul maakt.. ik blijf me ook fascineren hoe mijn draaischijf werkt..
ik vergeet soms dat ik nog een ander deel van de baan heb..

[MC]

Dat heb ik nu ook.
Gelukkig dat ik niet de enige ben die dat heeft.
Voel ik me niet helemaal gek, die van zoiets kan genieten

[MC]

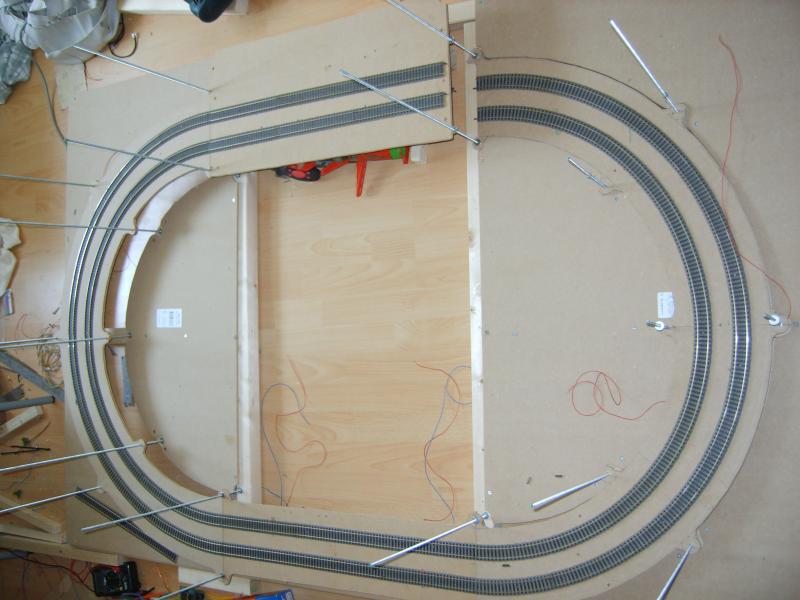

Rails nu netjes gelegd, vastgespijkerd en bedraad.
Nu rest nog enkel de flexrails die bedraad moet worden, deze gaan aals bezetmelder werken net als de korte stukjes die al wel bedraad zijn (deze zijn afkomstig uit de vorige spiraal)

Het geheel wat bedraad ismet uitzondering van het einde:

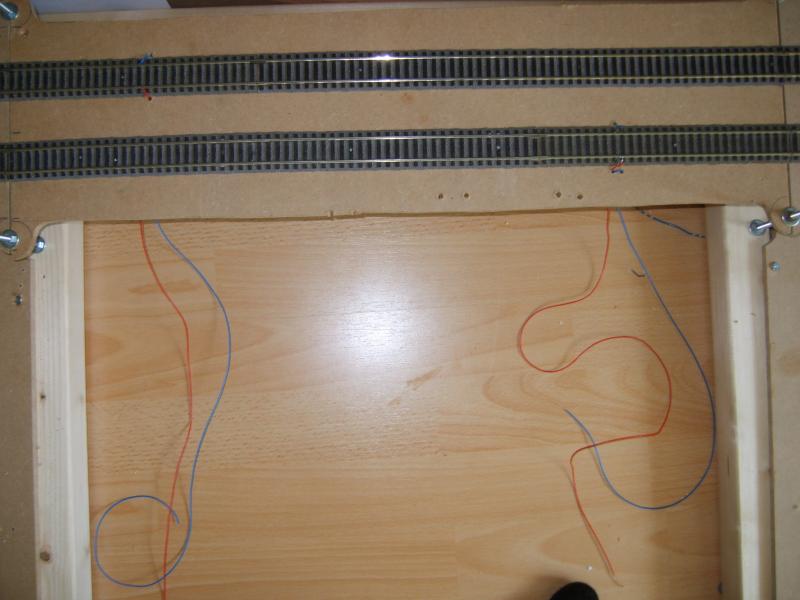

Bezetmelding uitvergroot: lange stukken betekenen de stopmelder, deze zijn korter dan de binnenkomst melder, dit om doorschieten te voorkomen:

De korte melders zijn nu bedraad.
de lange melders lopen vanaf het overlap stukje tot aan de 1e komende raillas.
(even vergroten)


Nu nog achter 16x 6131 aan, want die kom ik nu echt te kort...


Mvg
Mark
