Nog even een kleine update.

Ik kon het toch niet laten om die 2 analoge loks gelijk om te bouwen naar digitaal.
Nu er weer gereden kan worden moeten deze 2 er ook maar aan geloven

Het eerste lokje is de Ge 4/6 (353).
Altijd weer een verrassing hoe de behuizing van zo'n Bemo-lokje open gaat.

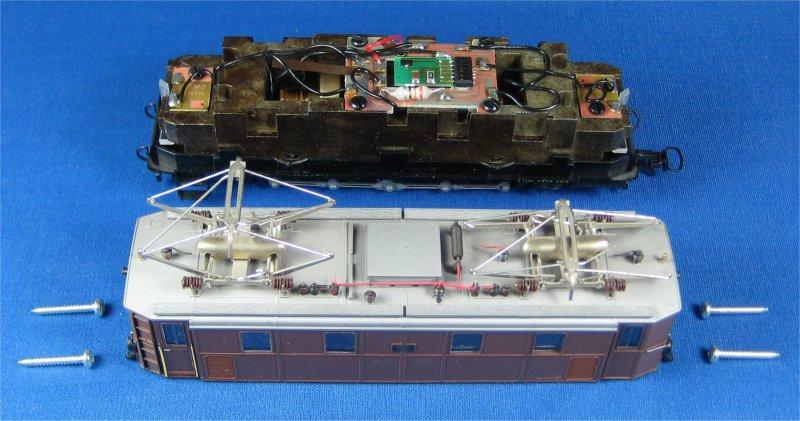

Dit model zit met 4 kruisschroefjes vast.


Ondanks dat deze Bemo-loks in de schaal H0(m) zijn moeten ze worden voorzien van schaal N decoders.
Dit vanwege ruimtegebrek in sommige loks.

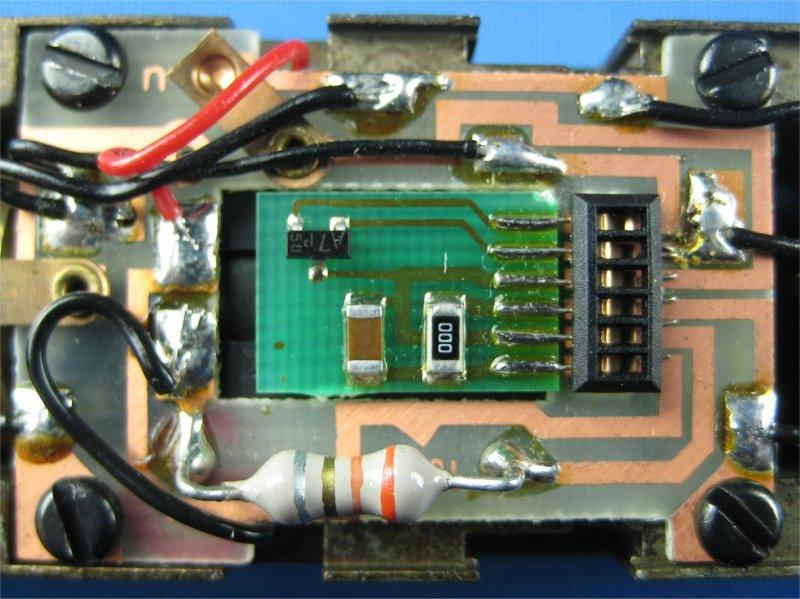

Dit model is voorzien van een Nem 651 connector tbv de decoder. Kijk, dat is nou lekker makkelijk.

Klaar voor de ombouw.

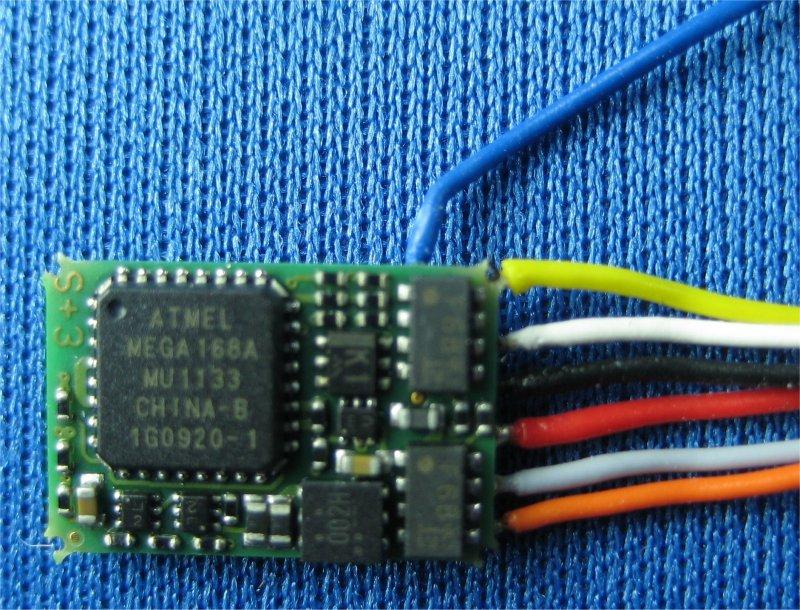

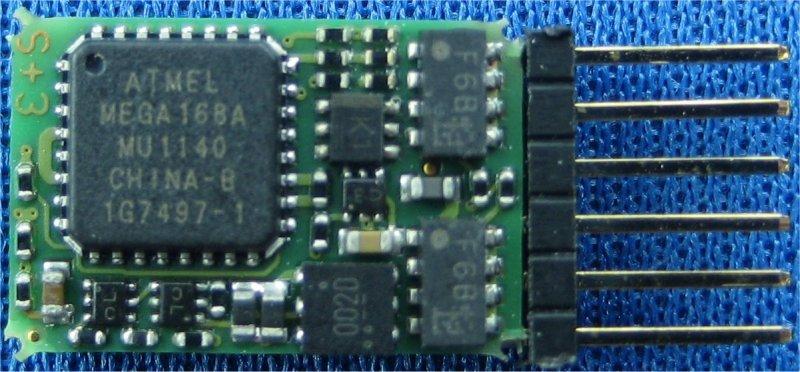

Dit is zo'n decodertje. Maar liefst 14 x 9 mm.


Met dit originele printje rijdt ie "ouderwets" analoog.

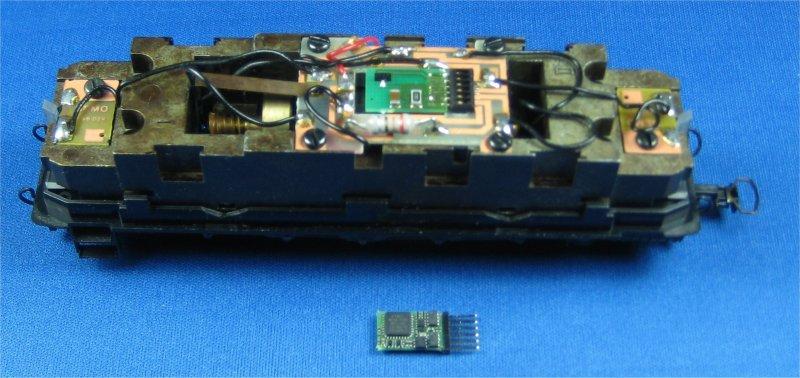

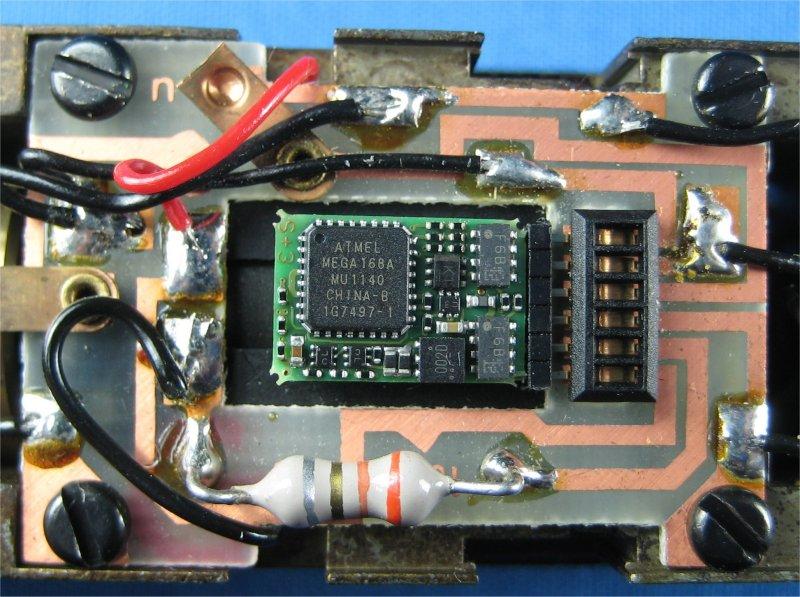

Voorzichtig eruit halen ,het decodertje met beleid plaatsen en nu is ie digitaal.


Deze is klaar, alleen nog even programmeren.
Op naar de volgende.

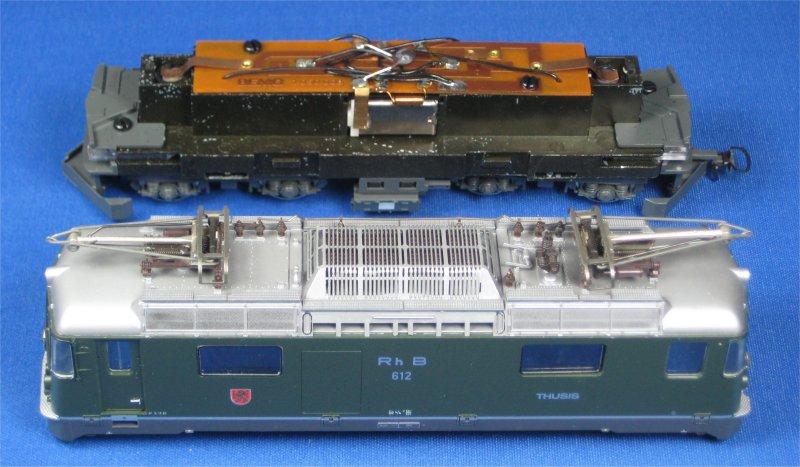

Dit is de Ge 4/4 II ( 612 ).
Deze kap zit zoals bij de meeste Bemo's geklemd met 2 nokjes aan elke zijkant.

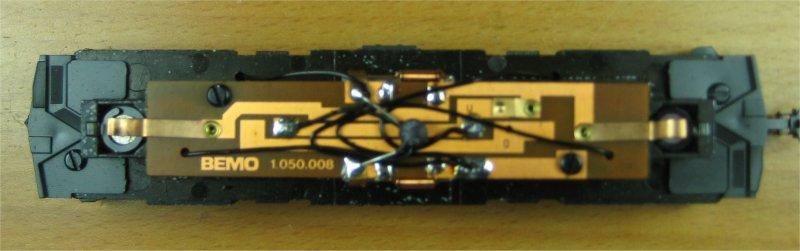

Hier zit nog zo'n oud printplaatje in dus hier moet een en ander gesoldeerd worden.


Ik gebruik zoveel mogelijk dezelfde decoders in alle loks ( de Lenz 10310 is met draadjes, de 10311 met Nem 651 connector ).

De Lenz 10310.

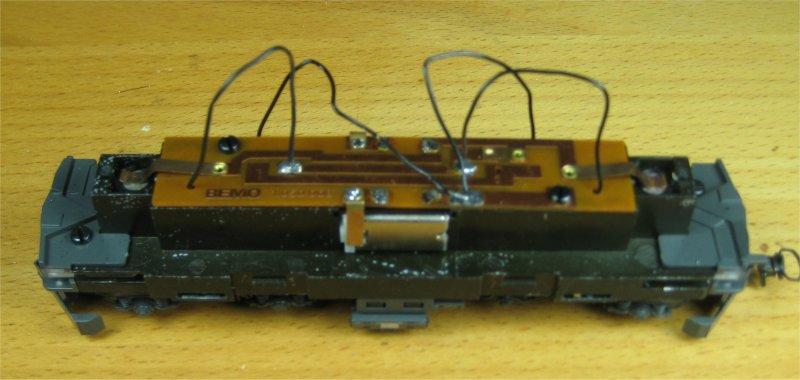

Eerst maar even alle overbodige componenten verwijderen zoals condensator en onstoorspoeltjes.


Dit is wel 1 van de makkelijkste die ik ooit gedaan heb, er hoeft maar 1 printspoortje onderbroken te worden.
En wat een ruimte, hier had ook nog wel een H0 decoder ingepast.

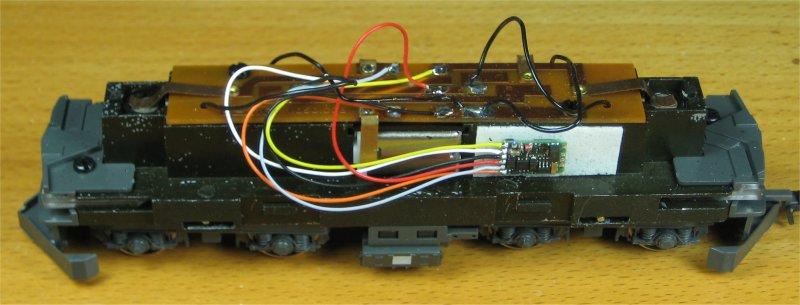

De decoder zit alweer op zijn plek, alles gesoldeerd, testen maar.


Zo, kleine moeite, groot plezier.

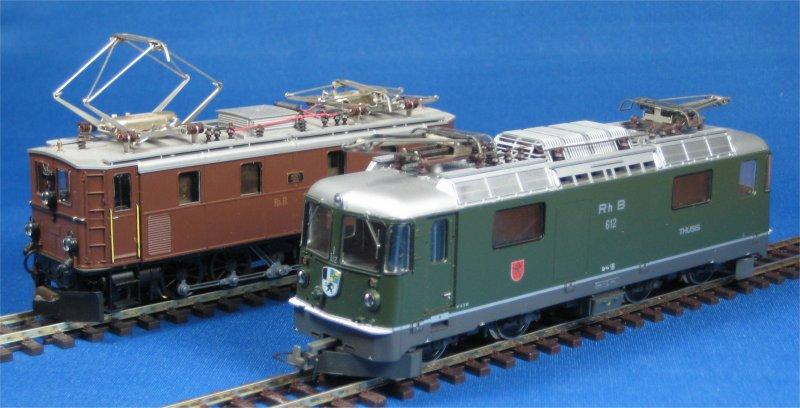

Deze 2 mogen voortaan ook meespelen met de rest.


Ik zit me net te bedenken dat het schrijven van dit berichtje langer duurde dan de ombouw van die 2 loks

Tot spoedig,

André

[René]

Bij de GE 6/6 II uit de oudere serie wordt het nog leuker. Dan mag je ook nog een beetje lood wegnemen om ruimte te maken. De nieuwere modellen (ook van de krokodil) hebben een uitsparing waar een MX64 prima inpast. Desnoods moet je een stukje van de print uitbreken.

Leuk he, die verrassingen hoe de kap open moet en soms een paar extra schroefjes.

[Andre64]

Verslag wisselaandrijvingen.

Hallo medespoorders,

Een tijdje geleden heb ik de Peco PL-11 wisselaandrijvingen besteld in Engeland bij The Signalbox ( http://www.thesignalbox.co.uk/index_new.php ).
De bestelling en betaling op een donderdag gedaan en op dinsdag werd het al afgeleverd bij mij  .

Het pakketje


De inhoud

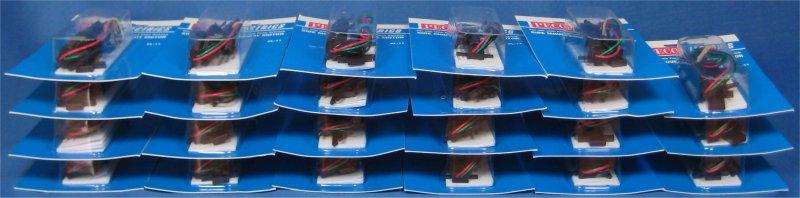

Maar liefst 23 wisselaandrijvingen.

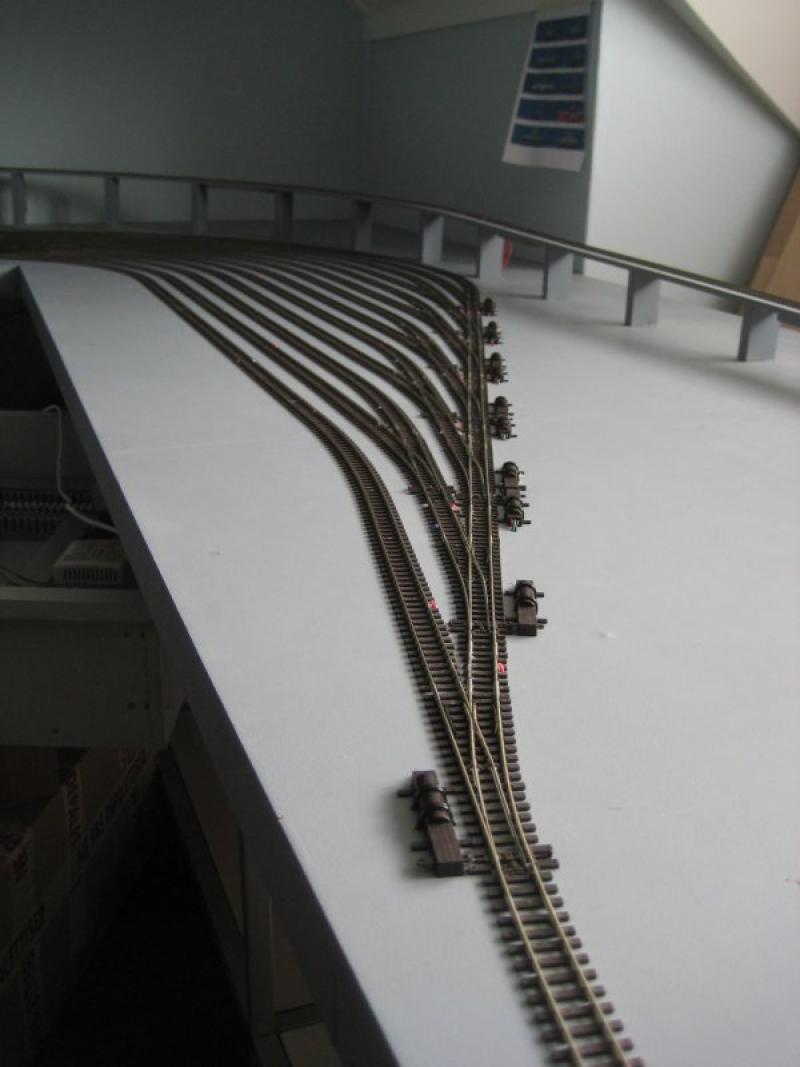

Dat krijg je ervan als je zo nodig 12 opstelsporen in het schaduwstation wilt hebben.
Maar goed, dat was ingecalculeerd.
Ondanks de verzendkosten van maar liefst 15 pond is het Peco-spul in Engeland veel goedkoper.
Een besparing van ongeveer 4 Euro per stuk.

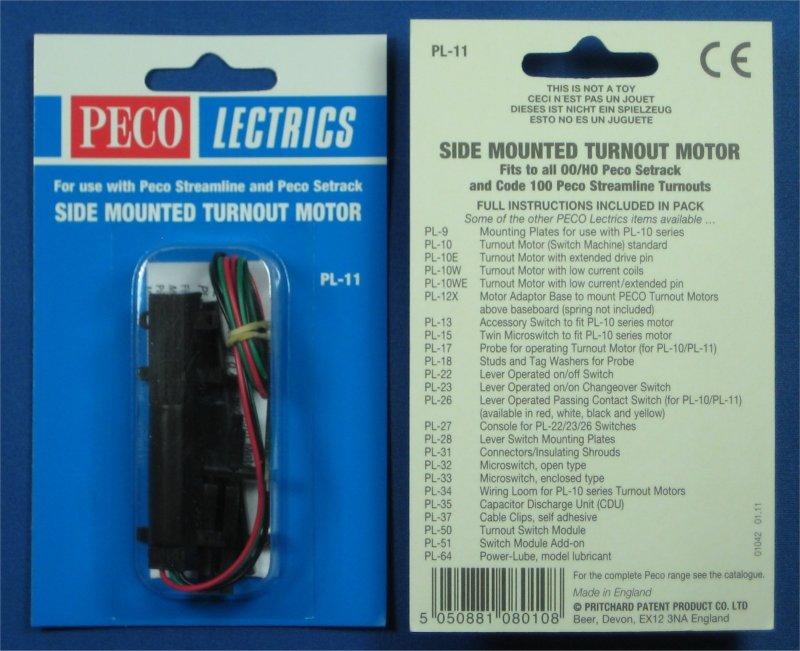

De PL-11 in de verpakking

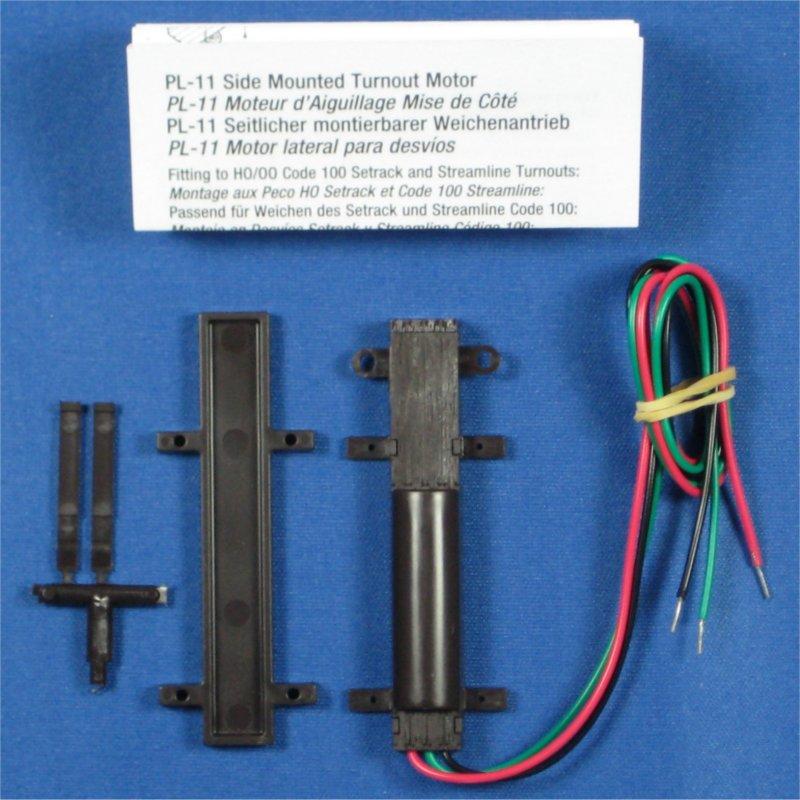

De PL-11 uit de verpakking


Er zit zelfs een handig opvulplaatje bij voor als er een railbedding of isolatie onder de rails wordt gebruikt.
Hebben wij dus niet nodig.

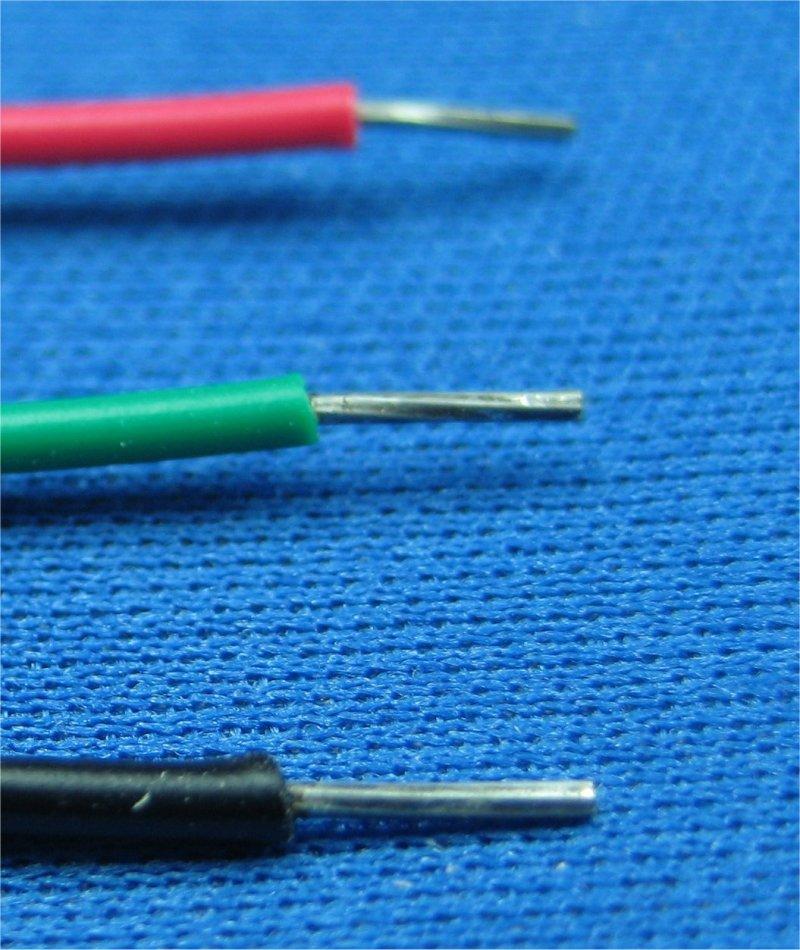

De draadjes zijn al vertind

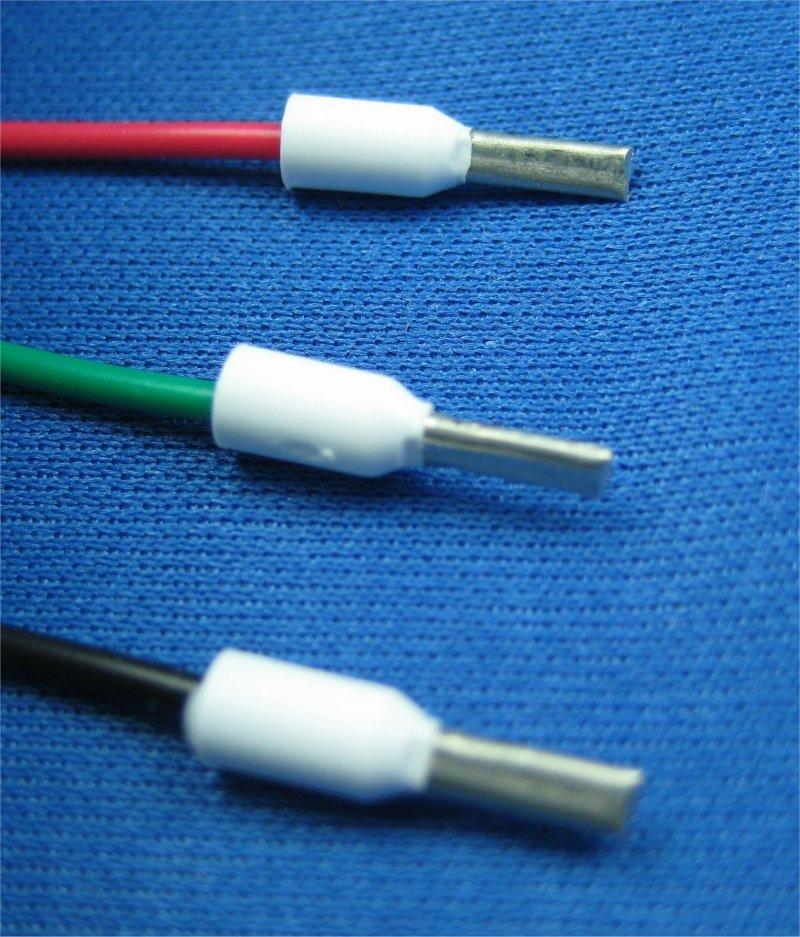

Hier ben ik zelf geen voorstander van dus alles afgeknipt en voorzien van adereindhulsjes


Over adereindhulsjes gesproken, heb er nu al zo'n 900 aangeknepen.
Er is ook al ongeveer 400 mtr draad gebruikt. En dat allemaal om een paar treintjes te laten rijden
Als ik nu een lijstje zou maken ( wat ik dus maar niet doe ) van wat er allemaal al gebruikt is dan zou je jezelf haast gaan afvragen waar we aan begonnen zijn.

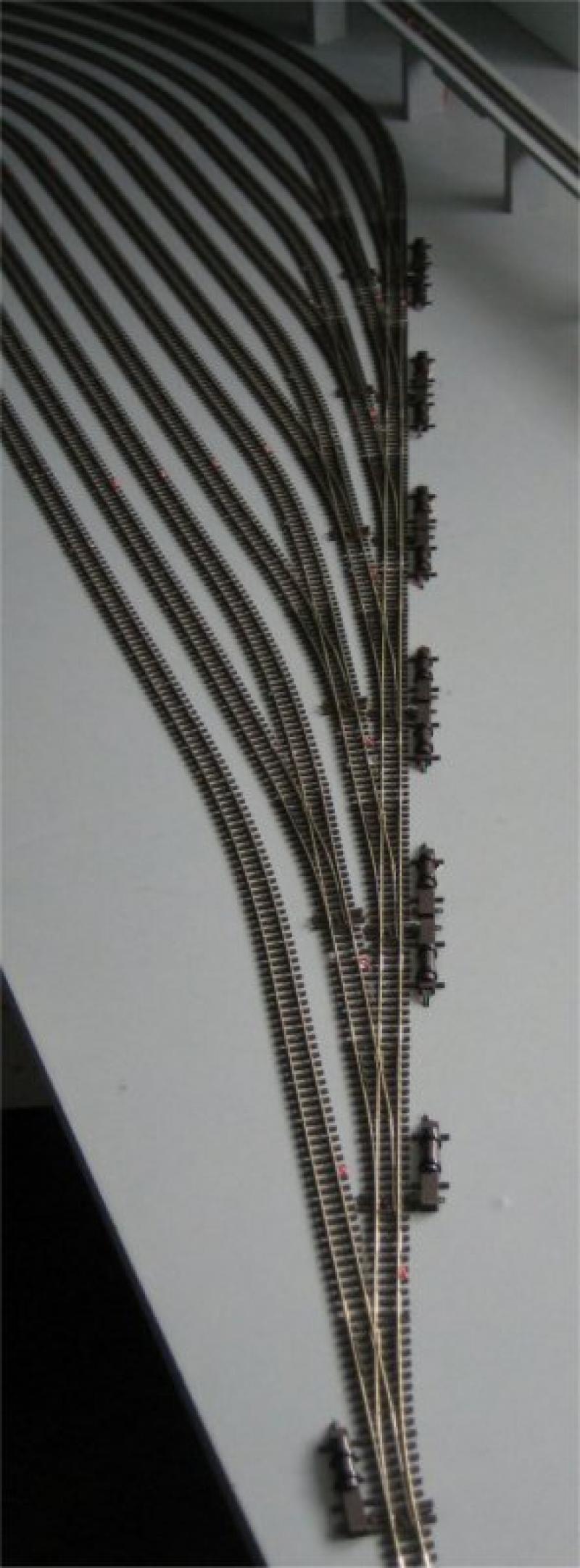

Na de nodige uurtjes knutselen zijn ze allemaal gemonteerd en getest.




Het hele schaduwstation werkt nu naar behoren en is compleet "zelfdenkend".
Inkomend verkeer wordt automatisch naar een leeg spoor geleidt en het uitgaande verkeer zet zelf de wissels in de goede stand.
En dat allemaal dmv een hand vol ( of twee handen vol ) elektronica onderdeeltjes.

Zal het een en ander in mijn volgende post even toelichten met een paar schema's en tekeningen.

Was best wel een tijdrovend klusje en we zijn er nog lang niet.
Voorlopig eerst maar lekker rijden met mijn treintjes en even kijken of alles naar wens blijft functioneren.
Pas als alles 100% goed blijft werken gaan we starten met de bovenbouw en zal er na een tijdje van dit alles niets meer te zien zijn.

Tot spoedig,

André

[Romar]

Ziet er weer goed uit, ben erg benieuwd naar de tekeningen en de schema's van het zelfdenkende schaduwstation.

Romar

[Dion]

Mooie aangelegd schaduwstation

[Andre64]

Hallo allemaal,

Romar en Dion, bedankt voor de reacties.

Afgelopen dagen lekker aan het spelen geweest met mijn treintjes ( zei de 48 jarige ) .
Alles werkt zoals ik gehoopt had en ben niet veel bugs tegen gekomen.
De wissels sturen de treinen netjes naar een leeg spoor en richting de uitgang.
Alles werkt helemaal zelfstandig met een "ouderwetse" relaisschakeling.
Moet ik er wel even bij vertellen dat ik zelf de loks stil zet als ze het juiste blok bereikt hebben.
Het enige wat digitaal is op deze baan zijn de lokdecoders.
Ik ga alles "met de hand" rijden door middel van mijn oude vertrouwde Intellibox. Deze heeft 2 regelaars en da's precies genoeg.

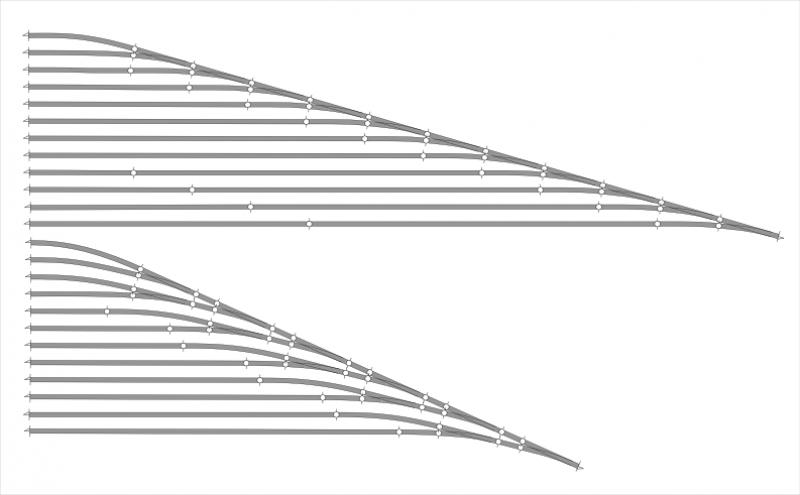

Vorig jaar is er gestart met het ontwerpen van het sporenplan. Hier kwam Anyrail goed van pas.

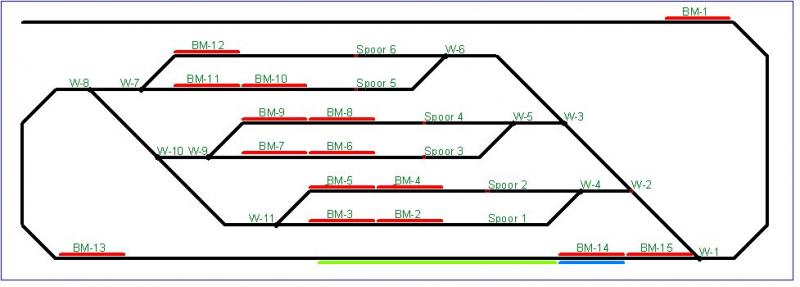

Al snel bleek dat als alle wissel achter elkaar gezet worden dit een hoop ruimte ging kosten (bovenste).
Na een hoop gepuzzel het toch wel wat compacter kunnen krijgen (onderste).


Er zijn vele bezetmelders geplaatst tbv de wisselsturing en de ledjes om de treinenverloop te kunnen volgen.
Deze bezetmelders zijn eigenlijk bedoeld om terugmelddecoders aan te sturen maar dat gaat André allemaal niet gebruiken.
Dus van dit forum ergens een schemaatje "geleend" om van de uitgang van de bezetmelder een schakelcontactje te maken.
Om het helemaal correct te zeggen, een potentiaalvrij wisselcontact.
Een en ander staat een paar pagina's terug beschreven.

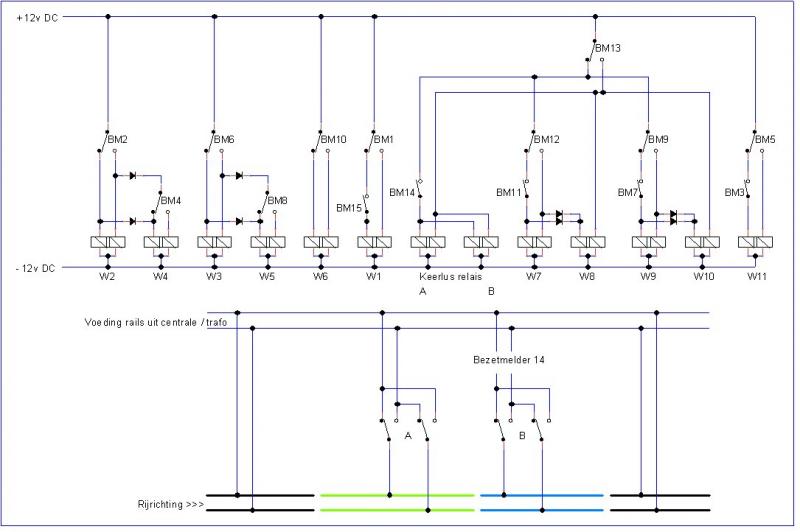

En zo zit het in elkaar,

Dit zijn maar 6 sporen maar dat maakt voor het principe niet uit.



De relais hierboven getekend zijn bistabiele relais met 2 wisselcontacten.
Deze relais zitten nu op het printje bij elke wissel ( zie vorige pagina ).

De werking,

Een trein rijdt het schaduwstation binnnen en passeert bezetmelder 1 (BM1),
deze laat wissel 1 (W-1) omklappen in de richting van de opstelsporen 1 t/m 6.
Als spoor 1 en 2 leeg zijn zullen W-2 en W-4 afbuigend staan en de trein zal spoor 1 oprijden tot BM2 wordt bereikt.
Ik zet nu zelf de lok stil. Als BM2 bezet is zal W-4 omklappen zodat spoor 2 bereden kan worden.
De eerstvolgende trein zal BM4 activeren en W-2 zal omklappen richting spoor 3 t/m 6.
Hier wordt bovenstaande weer herhaald.
Mocht spoor 1 of 2 worden verlaten zal W-2 weer worden omgegooid zodat de eerstvolgende trein dit spoor weer vult.
De sporen worden dus altijd van 1 t/m 6 gevuld.
Stel dat spoor 3 wordt verlaten dan zal BM7 de wissels W-9 en W-10 in de goede stand zetten. Deze blijven ook in deze stand staan tot BM13 wordt bereden, W-9 en W-10 worden nu weer terug gezet in de goede stand.
Belangrijk is wel dat de afstand tot BM13 zo groot is dat de langste treinsamenstelling W-8 verlaten heeft.
Nu rijden we richting de keerlus. Op het moment dat BM14 wordt bereden zullen beide keerlusrelais worden bekrachtigd.
De groene en blauwe sectie zullen nu worden omgepoold en we kunnen het schaduwstation verlaten.
Ook hier moet het groene stuk rails weer zolang zijn dat de langste trein hier makkelijk op past anders gaat het knetteren onder de wieltjes .
In mijn geval laat ik de trein hier ook stoppen zodat er zo snel mogelijk naar boven kan worden gereden.
En er is nu opeens een opstelspoor extra.
Als we nu weer gaan rijden zal BM15 de wissel W-1 omgooien en we kunnen zonder problemen naar boven rijden.
Onderweg komen we weer BM1 tegen die W-1 weer in de goede stand zet.

En zo worden nu alle wissels aangestuurd, het enige wat ik moet doen is de loks te laten stoppen / vertrekken.
Er is hier dus verder geen (duur) digitaal spul nodig.
Ik zal heus wel een of ander wiel opnieuw uitgevonden hebben maar dat mag de pret niet drukken .

Tot spoedig,

André
