NS 2200 voorzien van sluit- en 3de frontsein vraag

[vanDyk]

Ja Karst het gebruik van een PNP BC557 is een betere keuze.

Jan, zou je mij de werking en tekening van een schakeling met bovenstaand kunnen verschaffen? Als dat makkelijker is om te maken en het werkt dan ook beter, dan lijkt mij dat handigger.

[Jan Huchshorn]

Hallo Paul,

Welke transistor je gebruikt maakt voor de moeilijkheidsgraad om de schakeling te maken niet veel uit.

Het schema van Huib wat je nu gebruikt is verder een goed schema, dus ben ik maar zo vrij geweest om de PNP BC557 hierin te tekenen.

http://i134.photobucket.com/albums/q87/Jan-Huchshorn/info_2200_krois_1_3bewerkt.gif

Kijk eerst maar eens naar het schema, als er dan nog iets niet duidelijk is dan zeg je het maar.

Jan

[vanDyk]

Jan,

Het schema is duidelijk genoeg voor mij. Hier kan ik weer verder mee.
Morgen ga ik meteen de resteren spullen halen. Ik hoop ergens in deze week het resultaat te laten zien.

[vanDyk]

Heb vandaag de spulletjes voor de nieuwe schakeling gehaald. Wou tevens de standaard verlichting vervangen door ledjes. Nu liep ik daarbij tegen een probleem.

Hoe groot moeten de ledjes maximaal zijn om nog comfortabel in de behuizing te passen? Moet er wat aan de kappen worden aangepast?
En als laatste vraag, wat is een mooie kleur voor de ledjes, geel of warm wit?

Paul.

[Klaas Zondervan]

Paul,  de eerste twee vragen snap ik niet. Je hebt dat ding toch voor je neus staan? Dan kun je toch zelf bekijken hoe dik de leds kunnen zijn en of er wat aangepast moet worden?

Wat de kleur betreft, als je modern rijdt, dan kun je het beste gele leds nemen. die hebben nl. precies dezelfde kleur als de gele gloeilampen die tegenwoordig worden gebruikt. Rijdt je een wat vroegere periode, dan warmwit, want in de jaren 50 en 60 zaten er witte gloeilampen in frontseinen. Ik weet eerlijk gezegd niet wanneer ze zijn overgestapt van witte naar gele lampen.

[vanDyk]

Klaas, ik zal de eerste 2 vragen iets anders formuleren. Wie heeft ervaring met het inbouwen van de LED's in de onderste 2 openingen van de kap?
Aangezien ik niet zomaar aan mijn model durf te boren of te vijlen.
Wat moeten dan de maten ervoor zijn?

Was dus vandaag bij Radio Elco in Alkmaar. Die hebben een klein assortiment wat betreft LED lampjes. En al helemaal geen warm-witte LED's.

Ik rij rond 1970-1975, is dit dan warm-wit of juist geel?

Paul.

[Klaas Zondervan]

Paul, lang geleden heb ik eens leds in een 2200-kap gezet. En hoewel ik nog steeds vind dat je zoiets net zo goed zelf kunt uitzoeken zal ik er toch iets over vertellen.
De lichtgeleiders zitten geklemd in de kap, als je er vanaf de buitenkant met een coctailprikker of zo iets tegen duwt komen ze makkelijk los. Zet je er dan een schuifmaat op dan blijken ze 2,5 mm dik te zijn. Een 2 mm  led zal dus zwemmen in het gat, en een 3 mm led past er net niet in. Ik heb dat opgelost door de gaten van binnenuit op te boren met 3 mm. Dat moet je niet met een machine doen maar met de hand, met het boortje in een losse boorkop. Net zo ver doorboren tot het buitenrandje nog net blijft staan. Dan de led er in steken en met een heel klein drupje lijm vastzetten.

Tegenwoordig volg ik overigens een andere techniek. Met de leds in de kap zit je nl. altijd met draden die vanaf het chassis naar de kap lopen, dat is heel onhandig als je de kap er eens af wilt halen.  Nu zaag ik het ronde deel van de lichtgeleider wat door de kap steekt af en dat stop ik weer terug op zijn plaats. De rest van de lichtgeleider gooi ik weg. De leds monteer ik dan op het chassis, recht achter de stompjes van de lichtgeleiders. Een voorbeeld van deze methode zie je op deze pagina van mijn website, helemaal onderaan.

[Hans.F]

Paul (en Klaas),
Ook ik heb mijn 2200 locs voorzien van led verlichting.
De lensjes heb ik losgesneden van de lichtgeleider en teruggeplaatst.
Vervolgens heb ik aan de binnenzijde van de huif 3 gele smd-leds (besteld bij conrad) geplakt, nadat deze in serie waren geschakeld. Aan de achterzijde heb ik hetzelfde principe toegepast.
Voordeel van smd-leds is dat ze lekker plat zijn. Nadeel is dat ze klein zijn en dat het solderen van draadjes secuur moet gebeuren.
Ooit heb ik deze werkwijze van iemand gekregen.

Hans

[vanDyk]

Hans,

Maak jij ook gebruik van sluitverlichting? Zo niet, hoe doe ik dat dan eventueel samen met het 3de frontsein?

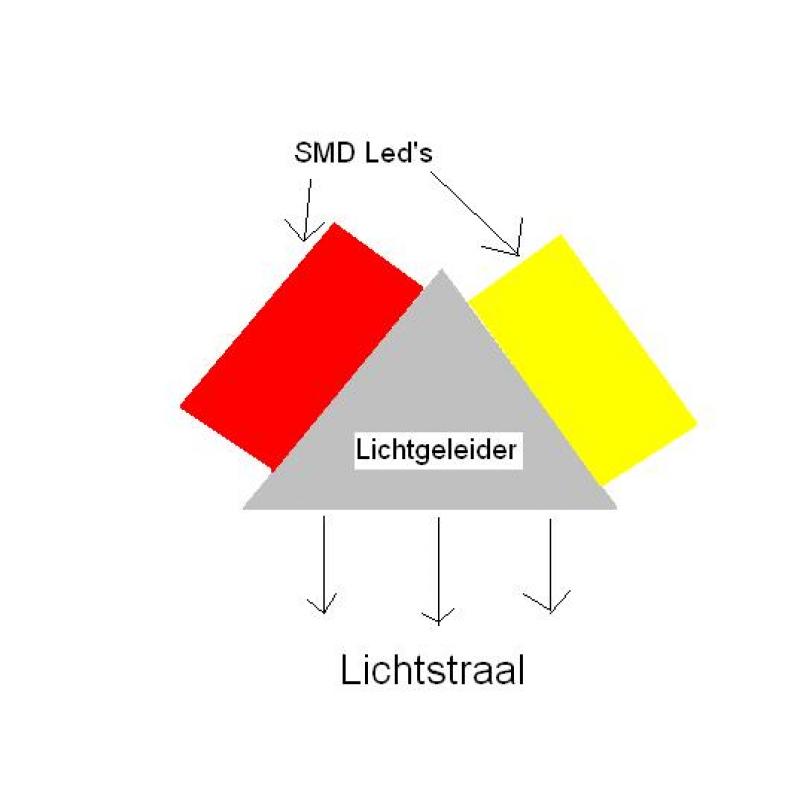

Zou eventueel het 3de frontsein met een in een driehoek gesneden lichtgeleider samen kunnen werken als 3de frontsein en sluitsein?

Voorbeeld: click.
Paul.

[Hans.F]

Paul,
Je wilde wat weten over de soort leds.
Ik gebruik de gele smd-leds van Conrad voor de front verlichting.
Voor de sluitverlichting maak ik gebruik van de rode leds van treinelektronika Ø 2x2 mm. Hiervan heb ik de diameter echter iets dunner gemaakt zodat deze wel passen.
De toepassing van een gele en rode led gecombineerd heb ik (nog) niet toegepast. Uit ervaring weet ik echter dat oplossingen / tips van Floris nog niet zo gek zijn.
Ik zou zeggen: probeer beide methodes gewoon uit, kijk wat het mooiste en makkkelijkste is geef hier je ervaring weer.

[vanDyk]

Hans,

Heb je eventueel een bestel nummer van de SMD-led's?

Paul.

[Hans.F]

Paul,
te bestellen bij conrad:
nr 156318 Led PLCC2 geel
nr 156320 Led PLCC2 rood

Kijk ook het het tweede blad bij de desbetreffende afbeelding. deze is wat duidelijker.

afz.
Hans

[PeterM]

Mensen,

ik ben met het bovenstaande schema van Jean aan de slag gegaan, maar het werkt niet helemaal:

als ik alle componeneten gebruik zoals ze getekend staan branden de LED's bijna niet en heb ik een soort dimmer gemaakt (LED's gaan niet uit bij het in / uitschakelen van de 3e functie)
Als ik de 100k weerstand vervang voor 47k en de 10k voor 4.7k dan werkt het beter, maar de LED's gaan nog niet helemaal uit.

Wat doe ik hier verkeerd??? klopt de verhouding van de weerstanden voor de transistor wel???

Peter

[Jan Huchshorn]

Oei, oei, oei, dat is niet zo mooi.

Omdat Paul moeilijkheden had met het oorsprongkelijke schema en dat volgens mij ook niet kon werken. Voor Paul had ik het schema toen iets aangepast zodat het volgens mij wel moest kunnen werken.

De schakeling had ik echter niet getest en zo zie je maar dat dat gevaarlijk is. Ik zal me er nog eens in verdiepen waarom het niet goed werkt.

Groeten Jan.

[Jan Huchshorn]

Rap, rap, rap, even snel een gedeelte van de schekeling op een experimenteer bordje gezet.

Met 10 en 100 kOhm werkt het goed.

Peter, heb je niet toevallig de emitter en de collector van de transistor verwisseld. Dat heb ik ook nog even geprobeerd en dan gebeurd er precies hetzelfde als wat jij beschrijft.

Jan.
