Auteur Topic: EU12 Diorama: Reinier "Door de dijk"  (gelezen 71175 keer)

Reinier Z.

  • Offline Offline
  • Berichten: 3306
Re:EU12 Diorama: Reinier "Door de dijk"
« Reactie #45 Gepost op: 22 november 2011, 22:43:04 »
Echt opschieten deed 't niet vanavond, dus meer dan dit plankje zat er even niet in. En ja, de bovenkant is een beetje hobbelig, maar dat is met voorbedachten rade.



Voor de ervaren bouwers is dit fotoverslagje waarschijnlijk niet zo spannend, maar wellicht komen de starters zo nog eens op een idee. En als ik iedereen verveel, zeg 't dan maar, dan pas ik me wel aan  ;D
Reinier

Reinier Z.

  • Offline Offline
  • Berichten: 3306
Re:EU12 Diorama: Reinier "Door de dijk"
« Reactie #46 Gepost op: 23 november 2011, 22:29:34 »

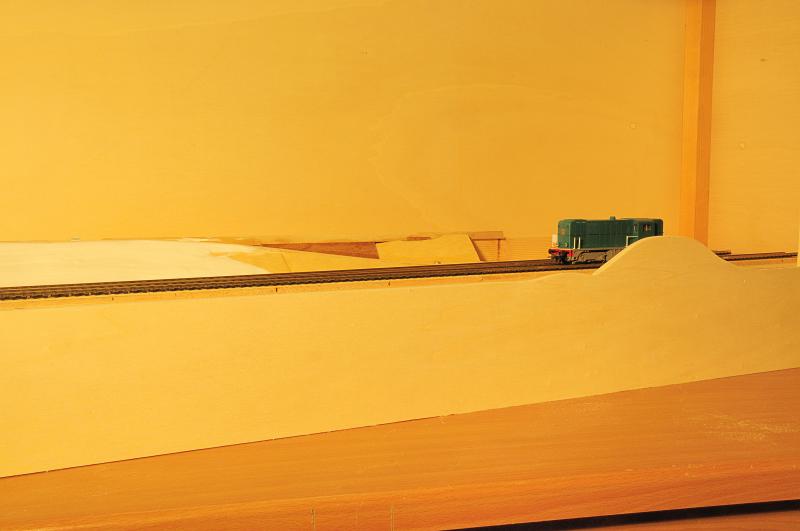

Ook het plankje voor de voorzijde is gereed. Beide afwerkranden zitten nog niet vast, da's weer voor de volgende keer.



'Door de dijk...'

Reinier

Viktor

  • BNLS spoorkaart NL
  • Offline Offline
  • Berichten: 4214
  • 77*
Re:EU12 Diorama: Reinier "Door de dijk"
« Reactie #47 Gepost op: 23 november 2011, 23:00:34 »
Het ziet er goed uit (y)
Leuk idee ook!
Ik blijf de bouw zeker volgen ;)
gr. Viktor

wat bouwt iedereen toch snel.. misschien moeten wij ook maar opschieten ::)

Reinier Z.

  • Offline Offline
  • Berichten: 3306
Re:EU12 Diorama: Reinier "Door de dijk"
« Reactie #48 Gepost op: 23 november 2011, 23:10:08 »
Bouwt iedereen snel  ??? Ik zie alleen Arnoud nog maar bouwen eigenlijk. En ik ga nu wel redelijk vlug, maar ik durf te wedden dat het vroeg of laat vanzelf een tijd stil komt te liggen als ik even geen zin meer heb....
Reinier

Viktor

  • BNLS spoorkaart NL
  • Offline Offline
  • Berichten: 4214
  • 77*
Re:EU12 Diorama: Reinier "Door de dijk"
« Reactie #49 Gepost op: 23 november 2011, 23:12:12 »
He ja,
Je hebt gelijk :D
Alleen is beginnen ook wel gewoon leuk ;)
En dan ben ik op tijd klaar voor de kerstvakantie :P
gr Viktor

Karst Drenth

  • Offline Offline
  • Berichten: 10227
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re:EU12 Diorama: Reinier "Door de dijk"
« Reactie #50 Gepost op: 23 november 2011, 23:33:36 »
Mooi Reinier  (y)

En... niet te strak bouwen he ;) Gooi er een beetje frivoliteit in :)

Grtzz,

Karst

decauville_nl

  • Offline Offline
  • Berichten: 442
  • Atelier Bongaards
    • Decauville Spoorweg Museum
Re:EU12 Diorama: Reinier "Door de dijk"
« Reactie #51 Gepost op: 23 november 2011, 23:46:17 »
Bouwt iedereen snel  ??? Ik zie alleen Arnoud nog maar bouwen eigenlijk. En ik ga nu wel redelijk vlug, maar ik durf te wedden dat het vroeg of laat vanzelf een tijd stil komt te liggen als ik even geen zin meer heb....

Nou ik ben wel weer een beetje jaloers op jouw bak, al heel ver...moet ik ook aan gaan beginnen...daar zie ik tegenop....
Atelier Bongaards * Arnoud Bongaards - Amsterdam

Diorama voor Artitec: https://forum.beneluxspoor.net/index.php?topic=92010.0

Jefftrack

  • Offline Offline
  • Berichten: 1664
  • Dutch Iron Works
    • Jefftrack.nl
Re:EU12 Diorama: Reinier "Door de dijk"
« Reactie #52 Gepost op: 24 november 2011, 08:08:43 »
Bouwt iedereen snel  ??? Ik zie alleen Arnoud nog maar bouwen eigenlijk. En ik ga nu wel redelijk vlug, maar ik durf te wedden dat het vroeg of laat vanzelf een tijd stil komt te liggen als ik even geen zin meer heb....

Je schiet al goed op.... (y) Ik ben nog niet begonnen maar dt komt wel.... Januari is een hele mooie maand om te beginnen..... ;D

Jeffrey

Reinier Z.

  • Offline Offline
  • Berichten: 3306
Re:EU12 Diorama: Reinier "Door de dijk"
« Reactie #53 Gepost op: 24 november 2011, 12:59:30 »
En... niet te strak bouwen he ;) Gooi er een beetje frivoliteit in :)

Als 't klaar is, is er weinig strak meer hoor. Behalve de kast dan, die is nou eenmaal rechthoekig.
Reinier

Reinier Z.

  • Offline Offline
  • Berichten: 3306
Re:EU12 Diorama: Reinier "Door de dijk"
« Reactie #54 Gepost op: 26 november 2011, 18:36:07 »
Het spoor dat tot nu toe op het diorama lag, diende alleen even ter illustratie. Het is code 100 railmateriaal, prima voor in een schaduwstation (daar heb ik het ook voor gekocht), maar te grof voor op het diorama. Daarom heb ik vandaag een stukje Rocoline gehaald, dat met z'n code 83 profiel wel door de ballotage kwam. Ik gebruik Rocoline voor het voorste spoor (hoofdspoor). Voor het achterste spoor ga ik een nog wat lager profiel gebruiken, maar ik moet nog even bekijken hoe ik dat aanpak.

Het hoofdspoor moet NP 46 spoor verbeelden, en strikt genomen is code 83 daar nog steeds te grof voor, maar ik vind 't wel best zo....

Hier het verschil tussen code 100 en code 83:

Reinier

Viktor

  • BNLS spoorkaart NL
  • Offline Offline
  • Berichten: 4214
  • 77*
Re:EU12 Diorama: Reinier "Door de dijk"
« Reactie #55 Gepost op: 26 november 2011, 18:40:00 »
Ik ook ;)
Wij hebben voor ons diorama ook gewone Piko rails genomen hoor ::)
Zou niet weten welk profiel dat is maar het ziet er voor ons goed genoeg uit.
gr. Viktor

Reinier Z.

  • Offline Offline
  • Berichten: 3306
Re:EU12 Diorama: Reinier "Door de dijk"
« Reactie #56 Gepost op: 26 november 2011, 19:19:41 »
Piko (A-rail) is code 100, maar wel wat slanker (smaller) dan andere code 100.
Reinier

Reinier Z.

  • Offline Offline
  • Berichten: 3306
Re:EU12 Diorama: Reinier "Door de dijk"
« Reactie #57 Gepost op: 26 november 2011, 22:30:11 »

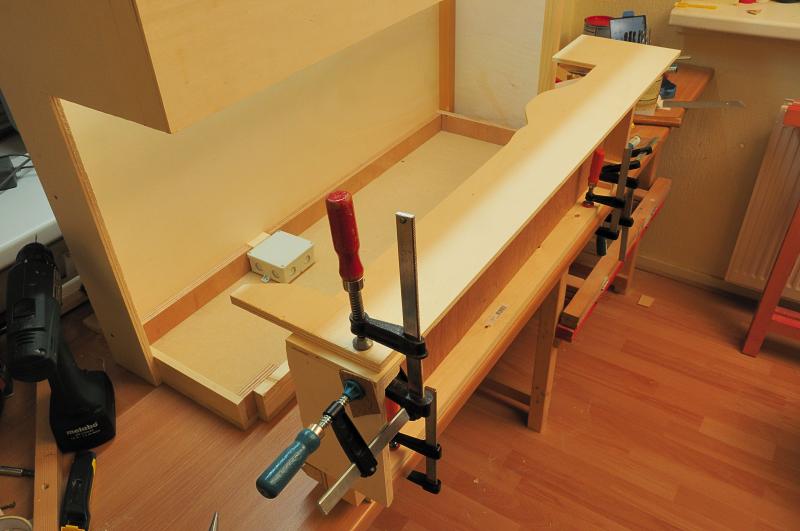

De losse afwerkranden zijn inmiddels bevestigd. Het eindresultaat is nog niet helemaal zichtbaar, de boel mag nog even geklemd blijven zitten. De lijm mag drogen terwijl ik op één oor lig. Morgen (misschien) verder.

Reinier

Reinier Z.

  • Offline Offline
  • Berichten: 3306
Re:EU12 Diorama: Reinier "Door de dijk"
« Reactie #58 Gepost op: 27 november 2011, 21:46:35 »
Klemmen losgehaald en de module in de kast geschoven:



Zo schuift 't dus in en uit elkaar:



Module los op tafel. Handig om er aan te werken. De achterzijde ziet er heel wat minder afgewerkt uit dan de voorkant....



Omdat de voorrand en de linkerrand nu hoger zijn dan de achterrand en rechterrand, kiept de module uiteraard om als er aan de rechterachterzijde gewerkt wordt. Daarom is dit pootje bedacht dat in de rechterachterhoek geschoven kan worden als de module los op tafel moet staan.

Reinier

Reinier Z.

  • Offline Offline
  • Berichten: 3306
Re:EU12 Diorama: Reinier "Door de dijk"
« Reactie #59 Gepost op: 29 november 2011, 22:28:48 »
Het eerste stuk definitief spoor is gelegd. Gelijmd met houtlijm. Wel watervaste houtlijm, zodat de boel niet loskomt als er t.z.t. geballast moet worden. Rocoline is blijkbaar goed vlak, het ligt overal strak tegen de plaat zonder dat er geklemd hoefde te worden.



Ik heb elke 20,7 cm de spoorstaven doorgezaagd. Tegen elke voeg wil ik imitatie-lasplaten zetten. Dit imiteert dan voegenspoor met spoorstaven van 18 meter, een destijds gangbare maat.



Ter plaatse van het midden van de coupure is de dwarsliggerafstand licht aangepast. Hier moeten straks 2 betonnen drempels tussen de dwarsliggers doorlopen.



Verder heb ik nog eens nagedacht over de uitvoering van het andere spoor. Dit moet een lichter soort spoor voorstellen, dus ik dacht dat te maken met Peco code 75. Ik heb echter eens een stuk Peco 75 tegen een stuk Rocoline aan gehouden, en het verschil in spoorstaafprofiel is nauwelijks zichtbaar. Bovendien zijn de dwarsliggers van Peco grover dan die van Roco. Het effect is dan precies niet wat ik wil, dus daar denk ik nog even over verder.
Reinier
