Auteur Topic: 6 polige decoder aansluiten op NEM 652  (gelezen 7890 keer)

Derksen

  • Offline Offline
  • Berichten: 184
Re:6 polige decoder aansluiten op NEM 652
« Reactie #15 Gepost op: 30 mei 2011, 15:16:37 »
Er zit toch geen garantie meer op dus daar loop ik geen risico mee. Maar Ruud wat betreft  Een diode van rood naar blauw, en een diode van zwart naar blauw, het zal wel aan mij liggen maar als je geen blauwe draad hebt hoe kan je dit dan doen  ???
« Laatst bewerkt op: 30 mei 2011, 15:26:47 door Derksen »

ruudns

  • Offline Offline
  • Berichten: 5645
  • ***
Re:6 polige decoder aansluiten op NEM 652
« Reactie #16 Gepost op: 30 mei 2011, 17:37:50 »
gewoon zo, mbv 2 diodes bv 1N4148 vanaf rood en zwart (rails):



succes.
Ho, NS periode III tot V. Artitec, Roco, Hamo, FM, Piko, Rivarossi en Liliput.
Verwerken van NS H0 modellen in de NSinmodel treinenlijst (https://forum.beneluxspoor.net/index.php?topic=67158.0).

Klaas Zondervan

  • Offline Offline
  • Berichten: 20297
    • Pagina van klaas
Re:6 polige decoder aansluiten op NEM 652
« Reactie #17 Gepost op: 30 mei 2011, 17:44:17 »
....maar als je geen blauwe draad hebt hoe kan je dit dan doen  ???
zoals Ruud laat zien ontstaat die blauwe draad vanzelf op het verbindingspunt van de diodes. ;D

Matheus 18

  • Nog iets te plat voor Profi.
  • Offline Offline
  • Berichten: 2513
  • poging tot Steentje bijdragen.
Re:6 polige decoder aansluiten op NEM 652
« Reactie #18 Gepost op: 30 mei 2011, 19:52:52 »
Dacht eerst te vragen, van geeft dit geen kortsluiting.

Maar het klopt, enkel de + word doorgelaten.

Johan.
Wisselend analoog-digitaal. Roco-Flm-Piko en Marienberg loc's.

Klaas Zondervan

  • Offline Offline
  • Berichten: 20297
    • Pagina van klaas
Re:6 polige decoder aansluiten op NEM 652
« Reactie #19 Gepost op: 30 mei 2011, 21:17:39 »

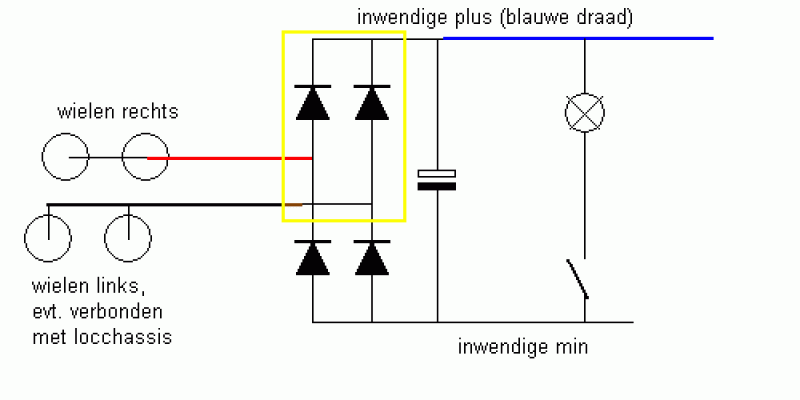

Nog even ter verduidelijking het principe van de voeding van een decoder:


https://images.beneluxspoor.net/bnls/decoderschema4.gif

Aan de ingang van de decoder zit een bruggelijkrichter bestaande uit 4 diodes.
Wat je met die twee diodes feitelijk doet is het kopïeëren van de bovenste helft van die brug, het geel omkaderde deel.

Het contact stelt een functieuitgang voor. In werkelijkheid is dat geen contact maar een transistor.

henk

  • Offline Offline
  • Berichten: 19473
Re:6 polige decoder aansluiten op NEM 652
« Reactie #20 Gepost op: 30 mei 2011, 21:21:28 »
Een Lokpilot met een 6 polige stekker heeft een losse blauwe draad, dus dat is geen probleem.

 ;D

Los daarvan. Als Ruud geen draadje aan een decoder kan solderen, dan kan hij zeker geen 7 draden aan een nem-stekker solderen.
« Laatst bewerkt op: 30 mei 2011, 21:29:19 door henk »
Het is heel Nederlands om iets heel Nederlands te vinden.

Derksen

  • Offline Offline
  • Berichten: 184
Re:6 polige decoder aansluiten op NEM 652
« Reactie #21 Gepost op: 30 mei 2011, 23:08:15 »
Hee dat heb ik nooit gezegd he,   ik snapte alleen niet hoe je een draadje aan een draadje kan solderen die er niet is maar nu snap ik wat er wordt bedoeld.  ;D  ;D

Derksen

  • Offline Offline
  • Berichten: 184
Re:6 polige decoder aansluiten op NEM 652
« Reactie #22 Gepost op: 05 juni 2011, 23:16:48 »
Inmiddels een andere stekker aan de 6 polige Lokpilot v3.0 gezet die inderdaad met losse blauwe draad was uitgevoerd en alles werkt.  (y)
