Rhätische Bahn van Menno A.

[Menno A.]

Nadat ik in een andere topic mijn baanplan bekend heb gemaakt (http://forum.beneluxspoor.net/index.php/topic,29110.0.html) werd het toch tijd om langzamerhand met de baan te gaan beginnen. En snel gaat het ook niet, maar dat vind ik niet erg. Per slot van rekening moet er in huis ook nog het e.e.a. gebeuren en de vrouw vindt dat nu eenmaal belangrijker dan mijn modelbaan  . Alhoewel ze wel het wel erg leuk vindt als ik er mee bezig ben  .

Ik ben tot nu toe bezig geweest met het maken van het frame en het schaduwstation. Bij het uitleggen van de sporen bleek dat ik bij het ontwerpen van de baan iets te enthousiast ben geweest met de tussenafstand van de sporen  . Deze moesten dus iets verder uit elkaar gelegd worden, zodat de wagons elkaar niet zouden raken. Helaas moest ik dus met het aantal opstelsporen dus terug van 20 naar 13 stuks. Maar goed, dat is ook nog ruim voldoende!

Ik heb voor het maken van de enkelsporige baan gebruik gemaakt van multiplex en die in stroken van 8 cm laten zagen. Bij de bochten zaag ik de stukken multiplex in een bepaalde hoek en verbind ze onderling weer met een klein stukje hout. Op de locaties waar de constructie zwak is (door de grote overspanning) zorg ik voor een extra dwarslatje naar het frame.

Helaas kwam ik een aantal wissels te kort om mijn schaduwstation geheel af te maken. Die heb ik gelijk in Engelaand besteld. Ze hadden ze niet op voorraad, dus dat wordt een backorder. Dat duurt dus nog wel even voordat ik die binnen heb.

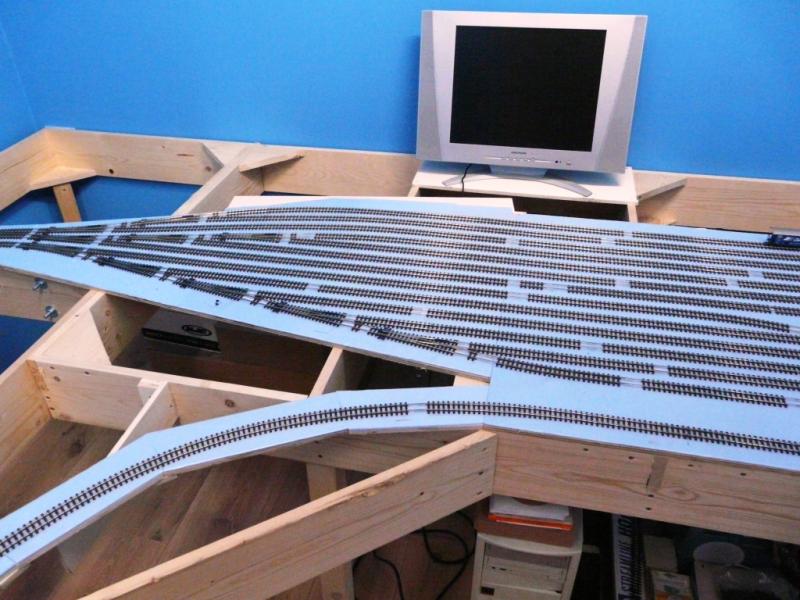

Hieronder plaats ik wat foto's van het schaduwstation (de foto's zijn klikbaar).









En natuurlijk voor de liefhebbers ook een filmpje: http://www.youtube.com/user/heijningsedijk?gl=NL&hl=nl#p/u/3/iGG1pCefsgU

Nu rustig wachten op de wissels en dan weer verder met bouwen!!!

Groeten,
Menno

[Steven!]

Hallo Menno!

Het begin is er! Mooi hoor.
Ik had hetzelfde probleem met het schaduwstation. Ook bij mij moesten er een aantal sporen verdwijnen.
Ik blijf dit draadje volgen Succes!

gr steven

[MathynK]

Leuk idee! Mooi plan! Helemaal goed,
ik ga je volgen!


Gr,
Mathyn

[olaf99]

Hallo

Leuke baan. Heb meteen een abo op je kanaal.

Bij 0:26 sec is wel erg gevaarlijk. Ontsporen en hij ligt op de grond.

Ben benieuwd hoe het wordt.

Olaf

[Menno A.]

@allen
Bedankt voor jullie reactie.
Ik zal jullie zeker op de hoogte houden, zodra is weer aan het bouwen ben geslagen.
Eerst wachten tot de nieuwe spullen zijn gearriveerd.

@Olaf
Die bocht is inderdaad link. De eerste rondjes heb ik mijn hand er ook voor alle zekerheid bij gehouden en er voorzichtig er overheen gereden. Er zat geen beweging in de rails, dus dat moest voor geen problemen zorgen. Dit blijft overigens niet zo. Later wordt het spoor verlegd.

Groeten,
Menno

[Steven!]

Ik weet niet of je deze site al kent maar is misschien wel handig voor inspiratie op te doen voor je baan:
http://www.mgb-modell.ch/

gr steven

[ice105]

Hij wordt mooi,ik neem aan dat dit het schaduwstation wordt,de Glacier is al veel belovend .

[Menno A.]

http://www.mgb-modell.ch/

@Steven
Bedankt voor de site. Die had ik nog niet bij mijn favorieten staan. Dat is behoorlijk baanplan, zeg! Ziet er mooi uit. Hier kan ik zeker weer wat inspiratie opdoen. Moet je ook eens bij deze kijken: http://www.albulabahn.com/ of deze: http://www.albula.meicos.ch/index.html

@Ice105
Bedankt voor het compliment. Dit wordt inderdaad het schaduwstation. Ik zit nog steeds te wachten op een backorder uit Engeland met de wissels om het geheel af te maken. Maar het duurt maar en het duurt maar!!  Die Engelsen zijn niet zo vlot. Ik heb de huidige rails nu gelijmd met houtlijm op de isolatiematten. De rails zit tot mijn verbazing goed vast en is zeer makkelijk los te wippen met een schroevedraaier o.i.d. Valt me niet tegen!

Zodra ik het schaduwstation heb liggen, dan ga ik eerst dit gedeelte in Itrain zetten en aansluiten op het Dinasys syteem, voordat ik met de laag erboven ga beginnen. Gisteren op de Dinamo Gebruikersdag geweest en bij Frans Staal gezien dat hij een aantal oplossingen had om het aansluiten van alle blokken en wissels nog gemakkelijker te maken. Ik denk dat ik daar wel gebruik van ga maken.

Ik hoop dat ik binnenkort toch mijn wissels kan ontvangen, zodat ik weer verder kan bouwen. Kan ik jullie ook weer wat foto's laten zien.

Groeten,
Menno

[Eegtrain]

Hoi Menno, ik ben heel erg benieuwd naar de bouw van je baan.
Ik wil op korte termijn starten met de bouw van een 2e baan in mijn andere kelder, dit moet ook een H0e of H0m BEMO baan worden, een echte zwitserse smalspoorbahn! Ik vind die Glacier Express en seetal krokodil geweldig mooi.

Ik heb trouwens eerst het schuim en daarna de K-rails beiden met dubbelzijdige plakband vastgeplakt. Zo beschadig ik de rails in de onzichtbare gedeelten het minst. In de zichtbare gedeelten komt de rails vast te liggen met ballast (verdunde boekbinderslijm van pipoos). Eerst de rails op 4mm dik kurk gelegd, wat is vastgeplakt met dubbelzijdige tape, en daarna wordt de rails geballast. Ik zal zsm nieuwe foto's plaatsen.

Succes met de bouw van je baan
Uiteraard zeer benieuwd naar foto's!

Groeten Jake

[Swiss_fan]

De seetal krokodil is geen smalspoorlok hoor Jake, wss bedoel je de Rhätische krokodil.

http://www.swr.de/forum/read.php?5,62383

[Steven!]

Hallo Menno!

Bedankt voor de links. Die eerste kon ik nog niet. Daarop staan trouwens wel handige tips op zeg
Ik ben trouwens ook met een eigen topic begonnen.
http://forum.beneluxspoor.net/index.php/topic,35076.0.html

Succes verder!

gr steven

[Menno A.]

Na lange tijd niet aan mijn baan te hebben gewerkt, heb ik de draad weer geleidelijk opgepakt. Het duurde behoorlijk lang voordat ik de wissels kreeg die ik in Engeland had besteld  . Na een aantal mailtjes heen en weer en de vraag mijn geld maar terug te storten, kreeg ik uiteindelijk (met veel verontschuldigingen) de bestelde wissels. Ik kon dus eindelijk mijn schaduwstation afmaken  .

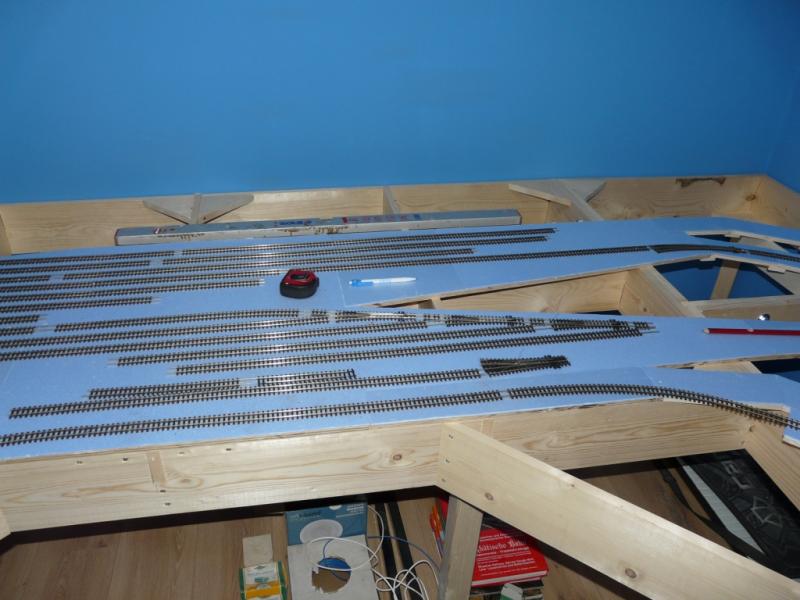

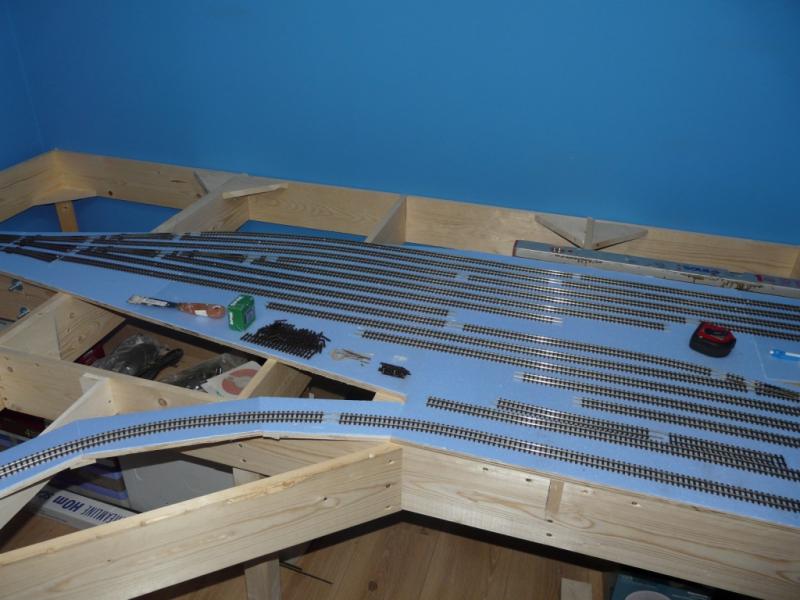

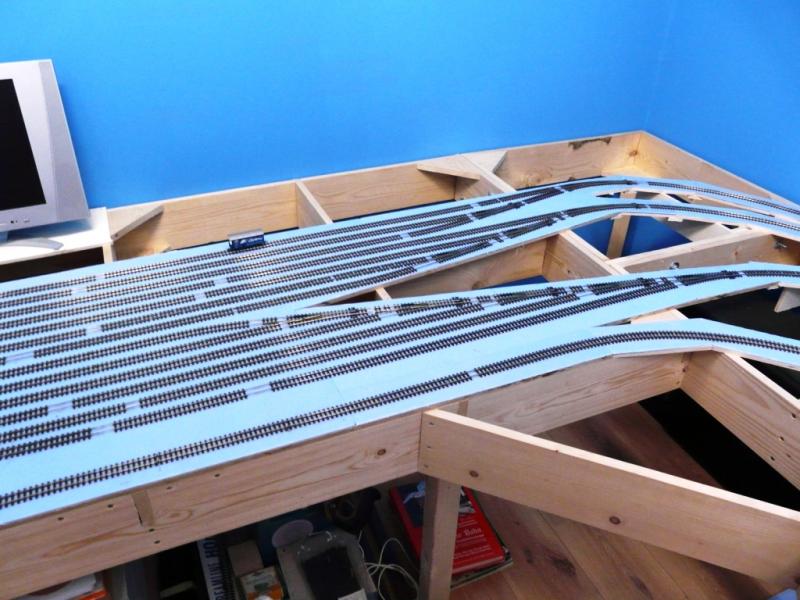

Linkerzijde schaduwstation

Klik

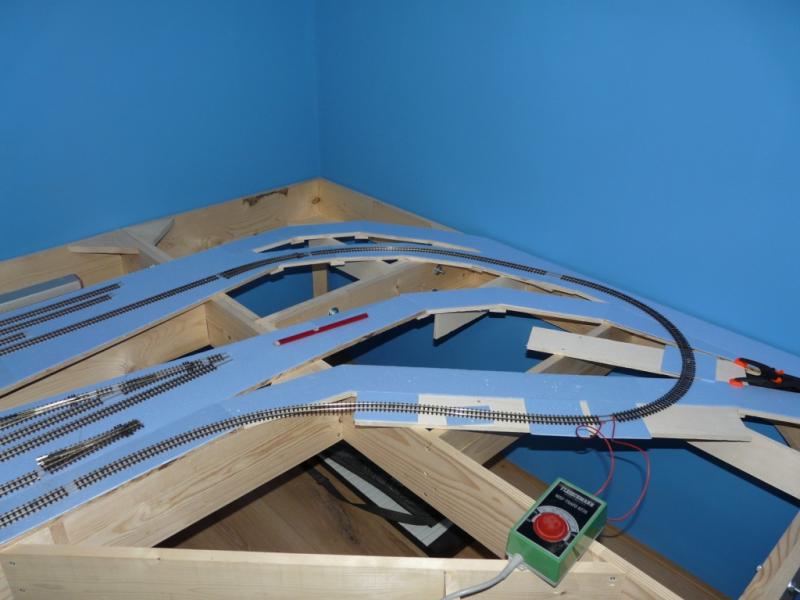

Rechterzijde schaduwstation

Klik

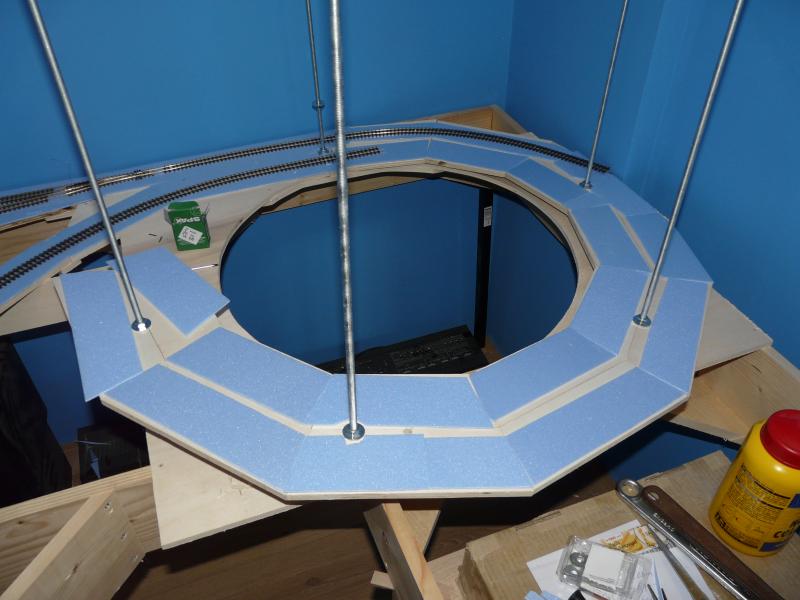

Na het gereedmaken van het schaduwstation heb ik aan de rechterzijde een spiraal gemaakt, die anderhalve ronde maakt naar het bovengelegen niveau. De spiraal heb ik allereerst getekend in AutoCAD en daarna opgedeeld in stukken van ca. 20 cm lengte en afgezaagd onder de goede hoek. Met behulp van kleine stukjes multiplex heb ik de stukken onderling aan elkaar geschroefd en aan de draadeinden bevestigd.

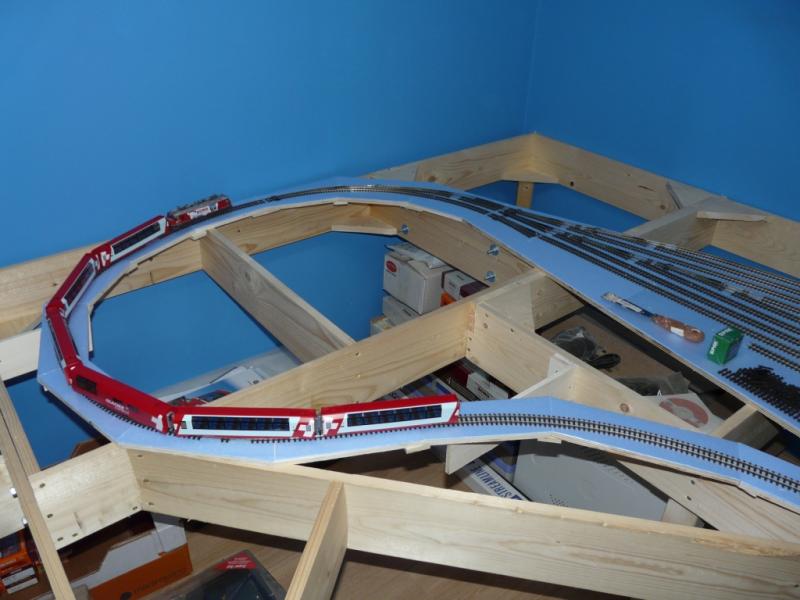

Het begin van de spiraal

Klik

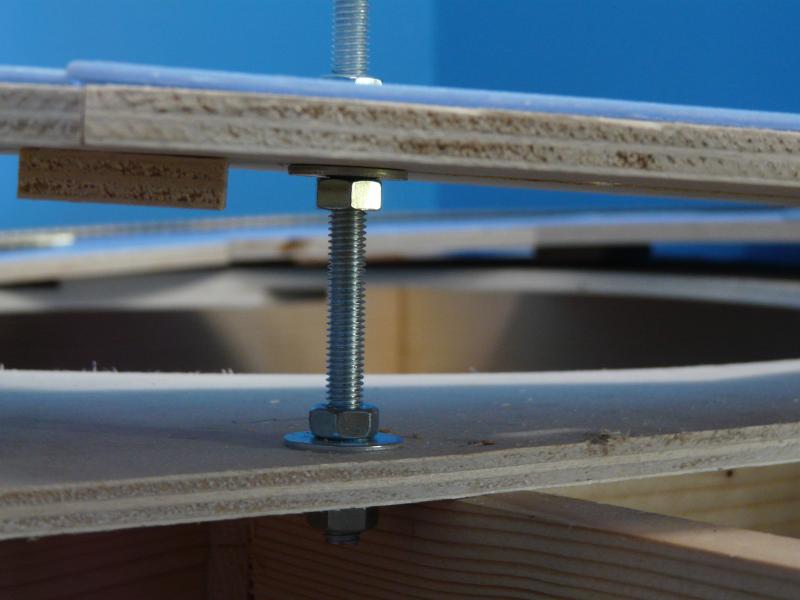

Detail van het spiraal

Klik

Alle rails die ik tot nu toe heb gelegd heb ik opgedeeld in blokken met een inrijsectie en stopsectie. Omdat deze stukken allemaal eenrichtingsverkeer worden hoeven de blokken maar in 2 delen te worden opgedeeld. De sectie heb ik gesoldeerd een een aantal blokken aan het Dinasys-systeem verbonden om het tot dusver een beetje te kunnen testen. De wissels heb ik deels wel voorzien van wisselmotoren, maar helaas nog niet aan kunnen sluiten op het syteem. Frans gaat nog voor het goede printplaatje zorgen om deze correct te kunnen aansluiten.

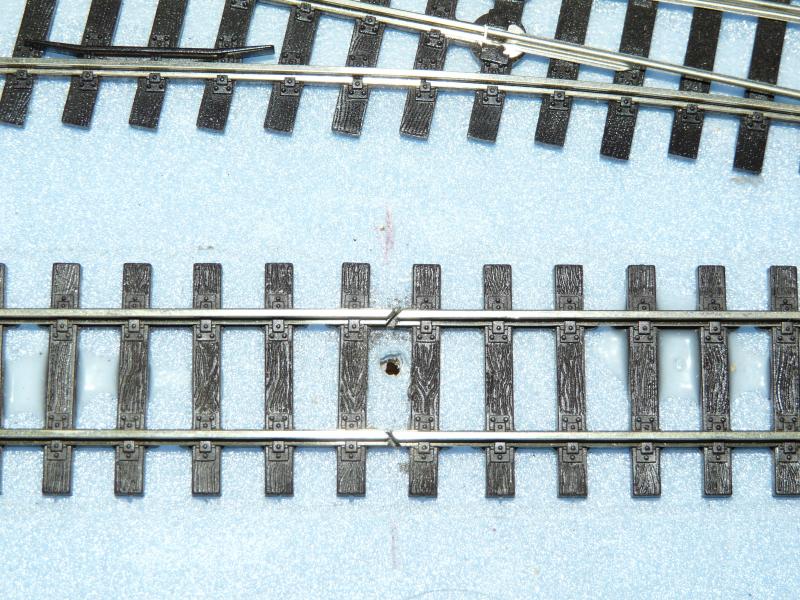

Blokverdeling

Klik

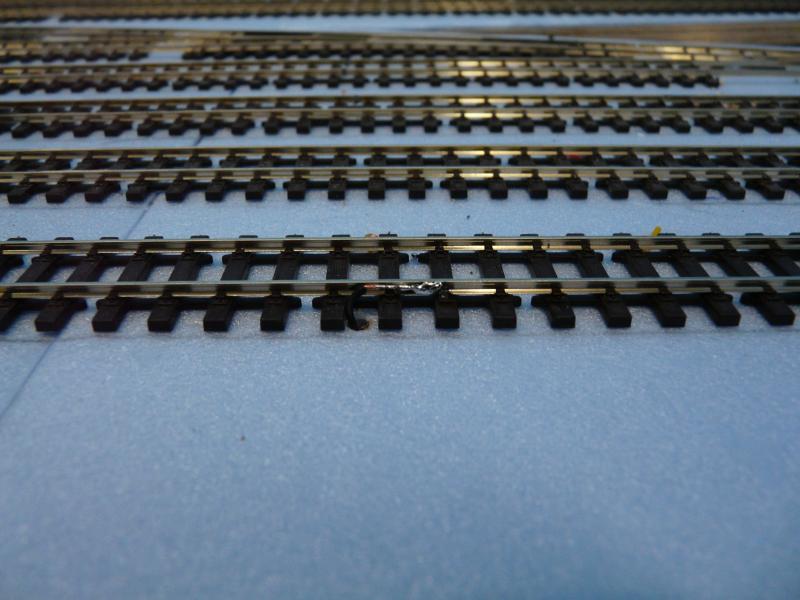

Gesoldeerde rails (als je het kan zien tenminste)

Klik

En dan natuurlijk het allerleukste  , het eerste proefstukje over de baan met behulp van Dinamo Users. Met dit programma kan je, als je een Dinamo systeem hebt, de detecties testen en met 1 trein eenvoudig van het ene blok naar een volgend blok rijden. In het volgend filmpje zie een trein van de spiraal via een tweede blok in een derde blok tot stilstand komen. Echt leuk als het werkt  !!!

Ik heb geprobeerd er een filmpje van te schieten. Niet helemaal scherp maar het gaat erom dat het werkt, niet?

http://www.youtube.com/watch?v=QyRpiWUppwg

_{Ik weet niet hoe jullie normaal een filmpje uploaden en in je bericht laten zien, maar met een linkje werkt het ook, toch?}

Tot de volgende update.....

Groeten,
Menno

[Hookies]

Via de link werkt het prima Menno. Altijd een mooi moment als de trein doet wat jij wilt.

Mvg,
Martin

[olaf99]

Hallo

Ah, altijd vervelend als de online aankoop moeilijk gaat.

Je kan dus weer verder. Heel mooi.

Olaf

[Steven!]

Loopt het nog een beetje met de bouw?

Gr steven
