Hedenoord - (Baanplan H0)

[Johan Keuterink]

Hej Mathyn!

Ja dit heb ik geprobeerd.. maar de module is hier niet breed genoeg voor
Het zou alleen kunnen als ik er twee plankjes naast hang waar die dan nog op kan steunen haha
Maar ik weet niet of dat wel zo praktisch is

Haha ja die is NICE he . Die moet er ook wel in anders kunnen de treintjes niet overal stoppen en niet meer fatsoenlijk terug naar het schaduwstation

Ik heb trouwens het ontwerp al getekend voor de eerste twee bakken.. Het klimspiraal wordt lastiger dus daar heb ik wat langer de tijd voor nodig..

Greetz Johan

[loclion]

Hoi Johan,

Als de ruimte ervoor is, kun je op onderstaand voorbeeld toch een trein keren.
Achteruit naar A en dan vooruit naar B
,

btw, kun jij je omdraaien in dat mangat van 30 cm?

gr Leo

[Johan Keuterink]

Hoi Leo!

Kijk dat is nog eens een goede tip!
Daar was ik absoluut niet opgekomen. Ik zal eens kijken of ik het kan toepassen! Bedankt!
Haha ja ik ben vrij iel dus ik kan mij daar net omdraaien..

Greetz Johan

[Sander]

Leo,

Spoor A ligt onder de verlaging richting nivo -1 en kan dus niet. Je komt dan niet weg met het stijgingspercentage.

mvg,
 Sander

[loclion]

Dat klopt Sander, maar misschien dat hij nog een gaatje kan vinden.
't is het proberen waard, vandaar; als er ruimte voor is.

gr Leo

[Johan Keuterink]

Zoals Leo het had getekend lukt het inderdaad niet.

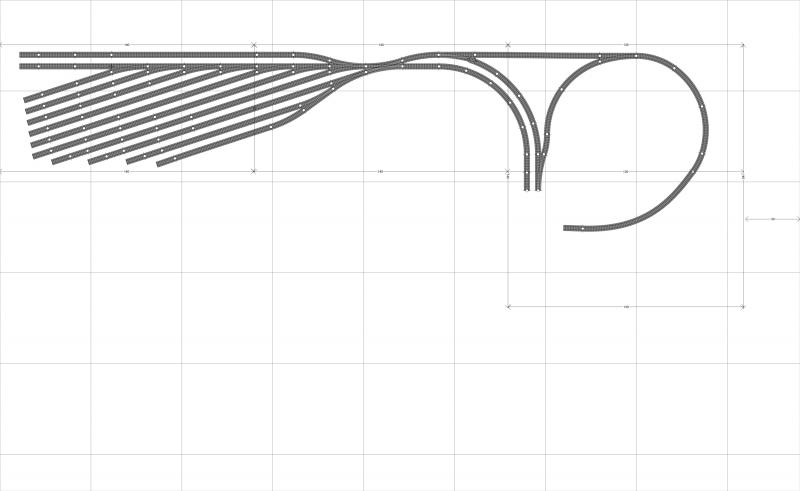

Maar op deze manier kan het wel:

KLIK

Het is niet helemaal ideaal, maar ik kan tijdens de bouw altijd kijken hoe dit het beste neergelegd kan worden.

Greetz Johan

[GW]

En dit is een voorbeeld van een "Wye", een keer-driehoek. Daar moet een kortsluiting worden opgelost. Hoe lang de benen van de driehoek zijn kan ik niet goed zien, maar dat beperkt wel de lengte van de te keren trein.

Gerard

[Johan Keuterink]

Hoi Gerard,

Je hebt gelijk! Dat was mij nog niet opgevallen..
Maar die "poten" zijn niet lang. Denk dat het hoogstens 60cm zal zijn..

Greetz Johan

[GW]

In 60cm zijn de meeste loc's nog wel te keren, maar dan zul je een omloop spoor moeten maken in je rangeerterrein...

Gerard

[Johan Keuterink]

Maar als ik de loc kan keren heb ik toch geen omloopspoor meer nodig? Of begrijp ik het verkeerd maar een omloopspoor is sowieso wel handig natuurlijk. Die zal ik er dan ook nog even in verwerken bedankt!

Greetz Johan

[GW]

Je rijdt met je loc het rangeerterrein op. Er hangt een sleep wagens achter. Je wilt ook weer terug, met de loc andersom. Dan moet je omlopen. de loc keren en je wagons weer oppakken. Dat was mijn achtergrond deze suggestie te doen...

Succes...

Gerard

[Johan Keuterink]

Ja dat begrijp ik. Dit heb ik bij het zichtbare gedeelte ook toegepast. Maar als ik die kruising die Leo voorstelde kan plaatsen, dan heb ik geen omloopspoor nodig want dan zou ik daar de treinen keren. Maar het zal moeten blijken of dat lukt, als ik ga bouwen ga ik wel het één en ander uitproberen .

Bedankt! Komt goed!

Greetz Johan

[dexter]

Hoi Gerard,

Je hebt gelijk! Dat was mij nog niet opgevallen..
Maar die "poten" zijn niet lang. Denk dat het hoogstens 60cm zal zijn..

Greetz Johan

Hoi Johan,

De lengte van de te keren trein is niet begrensd tot de lengte van de 2 'poten' van de driehoek. Als je bijvoorbeeld de xtreme keerlus module gebruikt en de twee poten van de driehoek als detectie secties gebruikt heb je de lengte van je doodlopende spoor als maximale lengte van de te keren trein. Dit hele doodlopende spoor wordt dan qua polariteit omgepoold.

Johan

[GW]

Ah, goed idee Dexter! Dan wel beide wissels bij het om te polen middengedeelte rekenen!

Heb je dit al eens toegepast?

Gerard

[dexter]

Ah, goed idee Dexter! Dan wel beide wissels bij het om te polen middengedeelte rekenen!

Heb je dit al eens toegepast?

Gerard

Beide wissels? Volgens mij hebben we niet hetzelfde in gedachte...

linkje: xtreme keerlus
Het doodlopende stuk spoor met aansluitende wissel moet zich dan in de middensectie bevinden (C1-C2). de twee poten van de driehoek worden dan de detectie stukken die voor omschakeling van de spanning zorgen (AB en DE). Bij binnen rijden trigger je dan bijvoorbeeld AB waardoor het keerspoor goed wordt gezet en bij uitrijden DE om het weer terug te zetten. Dit werkt precies hetzelfde als wanneer de module in een 'normaal' doorgaand blok wordt toegepast.

Dit is in ieder geval zoals ik het in gedachten heb...
Zelf toegepast... nee, niet op deze manier.

Johan
