Bruggen-IG: Rijnspoorbrug van Oosterbeek in styreen

[Jeroen Water]

Gaan we doen!

Jeroen

[Gerco van Beelen]

Jeroen je hebt trouwens voor de portalen H profiel gebruikt maar als ik naar de foto van de brug kijk denk ik dat I profielen beter op zijn plaats zouden zijn geweest of is dit gezicht bedrog.

[Jeroen Water]

In werkelijkheid zijn het geklonken strips en hoekprofielen die samen een H-vorm vormen. Kijk ik in de tekening, dan komt een H-vorm mij qua maten ook beter over dan een I. Bovendien zal een H-vorm veel stijver zijn dan een I, wat met deze lengtes (lees hoogtes) wel erg belangrijk zal zijn.

Vooralsnog denk ik dat een H-profiel dichter bij de werkelijkheid zit dan een I-profiel, maar wil je de brug echt correct namaken, dan zal je stripjes en hoekprofielen moeten gebruiken.

Wellicht is het in deze foto wat beter te zien.
https://images.beneluxspoor.net/bnls/Brug_2.jpg

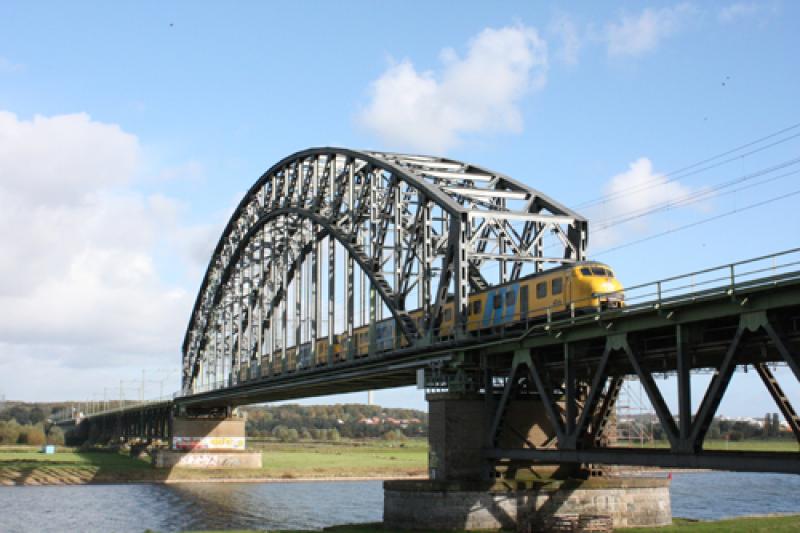

Bron: www.fransrolf.nl/projects/obk-rijn1.html

Overigens kun je in deze foto ook heel mooi zien dat de eerste portalen (bij mij genummerd 7 t/m 10) er totaal anders uitzien. Hier hebben we het vanaf pagina 18 ook al over gehad.

Jeroen

[Overlord]

Wat goed om te zien dat de 1e 4 portalen inderdaad anders zijn dan de rest. En ik denk dat een H profiel een prima keuze is geweest voor die andere portalen.

[Jeroen Water]

Gisteravond het lijmen van kleine plaatjes op de uiteinden van de H-balk uitgeprobeerd. Dat ging uitstekend! Omdat ik de portalen nr. 7 (vierde van buietnaf gezien) al op de brug heb staan, is het nu wel even wat friemelen om die plaatjes erop te krijgen, maar van de vier staanders heb ik er nu één gedaan. Als dat straks een likje grijs heeft gehad, zal dat er erg fraai uit gaan zien denk ik zo! Van het weekend zal ik kijken of ik er even een foto van kan maken.

Jeroen

[Gerco van Beelen]

Ik heb op de tekening gekeken en inderdaad zijn het afmetingen van een H profiel, alleen door extra lijnen te trekken bij het zijaanzicht wordt het oog misleid

[Jeroen Water]

Ik heb op de tekening gekeken en inderdaad zijn het afmetingen van een H profiel, alleen door extra lijnen te trekken bij het zijaanzicht wordt het oog misleid

Gelukkig maar. Ik was al bang dat ik mijn brug moest slopen

Even een kleine update van de vorderingen.

Zoals ik eerder al schreef ga ik in tegenstelling tot wat ik in eerste instantie van plan was, toch verstevigingsplaatjes aanbrengen op de portalen nr. 7. Niet dat zij versteviging nodig hebben, maar puur omdat het in het echt ook zo is.

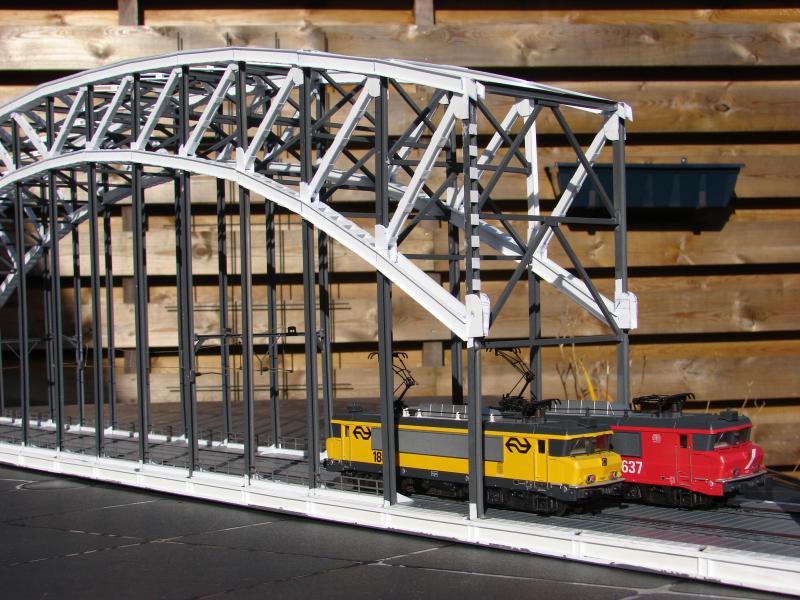

Hier staan de Märklin locs 1855 en 1637 gebroederlijk naast elkaar van het najaarszonnetje te genieten. Op het voorste portaal links van de 1855 (dat is bij mij portaal 7), zijn duidelijk de nu nog witte verstevigingsplaatjes te zien.

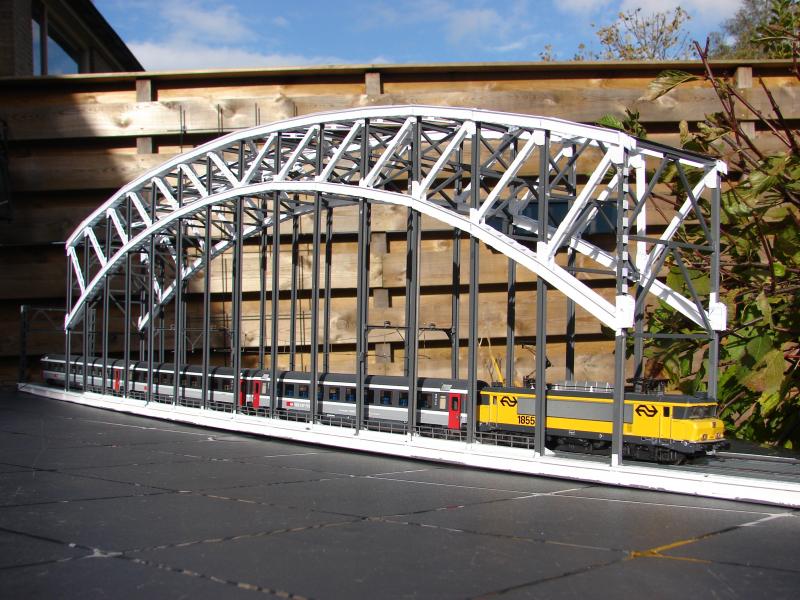

Loc 1855 is staat met de eerste drie SBB rijtuigen (Roco) van EC 105 Berner Oberland op de brug in aanbouw.


Toch jammer dat je met kunstlicht bij de treinbaan nooit zo mooi licht krijgt als dat van de zon afkomstig is....

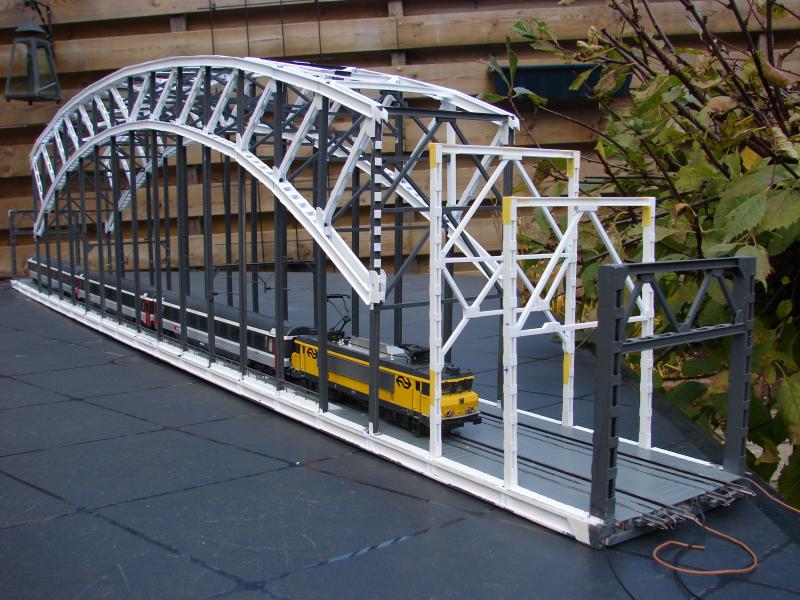

Voor deze foto heb ik de portalen 8 en 9 ook even op de brug gezet. Het afplaktape zit er al op, omdat deze portalen komende week grijs gespoten worden. Als alle werkzaamheden aan de verbinding tussen de portalen 6 en 7 klaar zijn, gaan we de bouwmethode voor de rest van de brug iets aanpassen. De portalen 8 en 9 worden dan tegelijkertijd geplaatst, waarna alle verbindingen (tussen 7 en 8, tussen 8 en 9 en tussen 9 en 10) tegelijkertijd opgebouwd worden. Dit is het gevolg van het feit dat op het brugdek bij portaal 9, een aantal brugdelen samenkomen. Naast het portaal zelf, komt hier ook de onderste boogconstructie op het brugdek aan en eveneens de
schoren tussen portaal 9 en 10. Deze drie brugdelen worden in één keer met elkaar verbonden door grote klinknagelplaten. In een volgende update hier meer over.

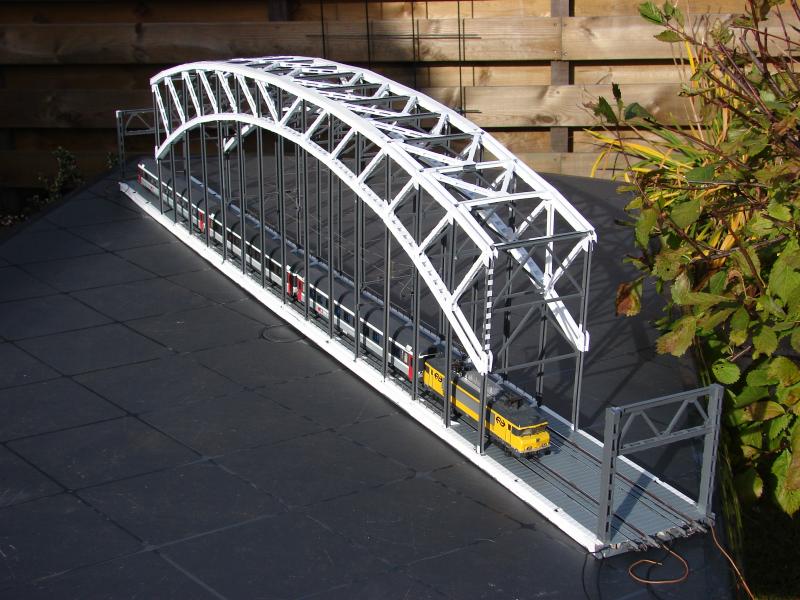

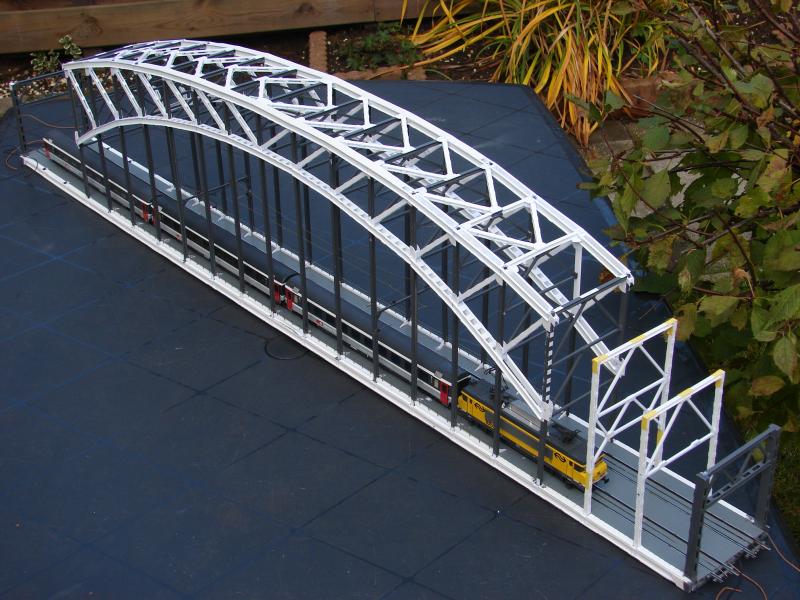

Om het af te leren nog een plaatje vanuit vogelvlucht.

Jeroen

[Niels B]

ziet er erg goed uit! wat een monikkenwerk..

[HuubvG]

Laatste plaatje erg mooi hoe die brug op de tafel staat. De tafel heeft wel iets van water. Als je hem op een paar klossen zet en een beetje verder op het hoekje (   ) lijkt het nog echter of ie over een kanaal hangt.

_{(ik moet even kwijt dat ik zojuist 3660 klinknagels gedrukt heb in styreen en 420 stuks met de spuit met houtlijm op mijn brug gedrupt...pfff)}

[Jeroen Water]

Over monnikenwerk gesproken, ik val nog wel mee, ik laat de klinknagels aachterwege.

Ook hier is een monnik aan het werk geweest:
http://forum.beneluxspoor.net/index.php/topic,25629.0.html

Laatste plaatje erg mooi hoe die brug op de tafel staat. De tafel heeft wel iets van water. Als je hem op een paar klossen zet en een beetje verder op het hoekje (  ) lijkt het nog echter of ie over een kanaal hangt.

Als de brug klaar is, wil ik hier nog wel iets soortgelijks mee doen, maar dan op het schuurdak als daar echt een plas water ligt......

Jeroen

[Gerco van Beelen]

Vandaag langs de brug gereden om detail foto's te maken. Heeeeeeeeeeeeeeeeel veel klinknagels.

[Feiko]

Jeroen, dat schiet al aardig op!
En hij word echt helemaal super, geweldig mooi!

[Overlord]

Wow Jeroen, je houdt de vaart er goed in, en ons super nieuwsgierig naar het eindresultaat!

[Matheus 18]

Je gaat een zucht slaken (geven) als ze afgewerkt is.
Maar de trotse bezitter zijn van een fantastisch bouwwerk.

Mvg.
Matheus.

[daan2353]

Over monnikenwerk gesproken, ik val nog wel mee, ik laat de klinknagels aachterwege.

Ook hier is een monnik aan het werk geweest:
http://forum.beneluxspoor.net/index.php/topic,25629.0.html

Als de brug klaar is, wil ik hier nog wel iets soortgelijks mee doen, maar dan op het schuurdak als daar echt een plas water ligt......

Jeroen

Een schitterend bouwwerk, ondanks dat de kartonbrug ook een monikkenwerk is, het bouwen van dit soort bruggen in het echt was een nog veel groter monnikenwerk..
In de weg en waterbouw worden bruggen en soortgelijke constructies altijd "kunstwerken" genoemd en als je dit soort bruggen dan ziet, dan heeft die naam toch echt een dubbele betekenins. Het is niet alleen een kunstmatig werk, maar ook een echt kunstwerk! Heel wat anders dan de tegenwoordige betonbruggen, al zitten daar ook juweeltjes bij..

Groet daan.
