Project Tresland

[Matheus 18]

Hoi Harrie,

Trafo's bijplaatsen is helemaal geen probleem.
Als het om lampjes gaat kijk dan uit naar tweedehands trafo's, mag zelfs Marklin zijn.
Is een stuk goedkoper.
Mvg.
Matheus.

[Harrie Denessen]

Ik heb eens ergens gelezen dat die oude "Märklin" trafo's niet meer veilig zijn. Had iest te maken met metalen behuizing of zo. Ik vind het toch een veiliger idee om nieuwe of "moderne" trafo's te kopen die alleen maar wisselspanning leveren.

gr. Harrie

[Matheus 18]

Hoi Harrie.

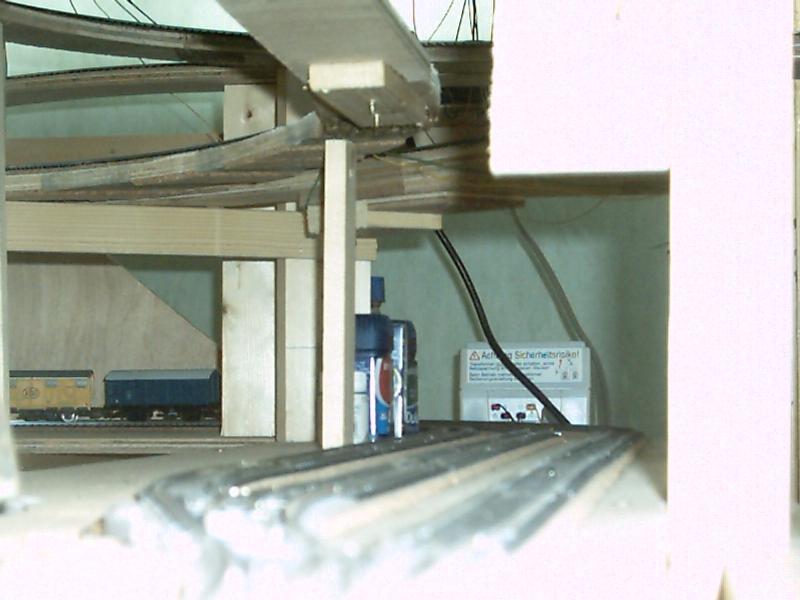

Bedoelde niet de metalen behuizing, de latere Marklin trafo's beschikken over een mooi grijze behuizing met klemmetjes om de draadjes In vast te houden.


Marklin trafo, verzorgde de stroom voor Flm wissels voor ik digitaal ging.
Gaat nu dienen voor voeding apparte prints.
Mvg.
Matheus.

[Harrie Denessen]

Als ik op marktplaats kijk dan vragen ze toch nogal wat geld voor en 2e hands transformator. Terwijl ze bij Conrad ook voor een redelijke prijs te verkrijgen zijn. 18V~ van 30VA t/m 150 VA resp. €25,- t/m €92,-

Ik wil maximaal 3 CVL's aanleggen i.v.m. de 3 te gebruiken Roco versterkers. Nu wil ik dan ook maximaal 3 aparte transformatoren aansluiten voor de scenery en decoders (Servo's, Seinen, e.d.). Of heb ik aan 1 transformator met genoeg vermogen genoeg om daar 1 CVL van te maken?

Voorbeeld; Kan ik beter 3x 52VA aanleggen of 1x 150VA en is dit dan voldoende?

gr. Harrie

[GW]

Dag Harrie,

In verband met de toch redelijk grote stromen die je potentieel met een 150 VA trafo kunt opwekken, zou ik beslist voor de mogelijkheid met drie trafo's gaan. Dat sluit ook perfect aan bij je idee om 3 CVL's aan te leggen. Netjes, en bijna modulair!

Zelf heb ik gekozen voor de Conrad (blauwe) 70VA trafo's, nummer 216465 8A, als ik het nu goed zie.

HTH,

Gerard

[Harrie Denessen]

Zoals reeds eerder vermeld zou deze transformator ook mijn keuze zijn. Ik denk dat ik dan toch maar 3 van deze trafo's aanschaf om aan de CVL's aan te sluiten. Ik heb dan inderdaad 3 gescheiden CVL's met ieder hun eigen voeding en versterkers. Ik neem aan dat 3x 70VA voldoende is of heeft iemand andere ervaringen?

gr. Harrie

[GW]

Hey Harrie,

Sorry dat ik dat even was vergeten...

70VA betekent tegen 16 Volt 70 / 16 = ruim 4 Ampere. Daar moet je best wat voor doen om dat te verbruiken, zeker als je er drie installeert.

Het is voor een buitenstaander lastig aan te geven, omdat we niet weten of je met gloeilampen of met led's wilt gaan werken, hoeveel motoren er (naast de loc's) op je baan komen om beweegbare dingen te laten bewegen, etc, etc.

Plannen en rekenen lijkt me de aangewezen weg.

Mijn idee is: ik zie wel. Af en toe blijven meten hoeveel er bij vol bedrijf wordt afgenomen, en vermogen bijschakelen wanneer dat nodig wordt (>= 80% belasting).

Gerard

[Harrie Denessen]

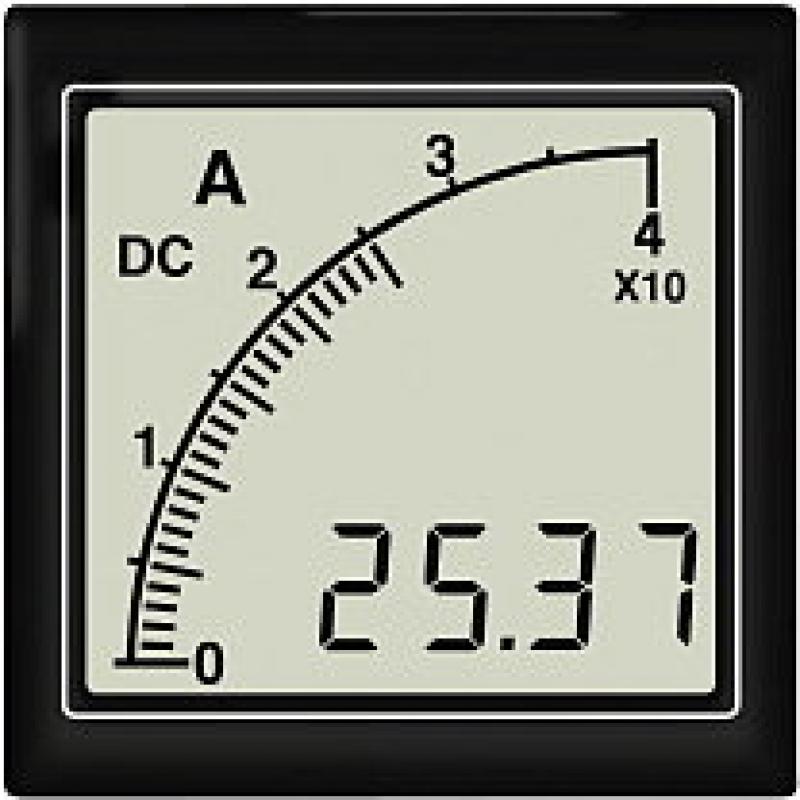

Tja, het is inderdaad lastig om aan te geven wat er verbuikt gaat worden. Er zal nog vanalles geinstalleerd worden zoals gloeilampjes, leds, motortjes, servo's e.d. Dus hoeveel vermogen er wordt afgenomen weet ik dus ook nog niet. Dit brengt mij trouwens wel op het idee om een amperemeter in het controlepaneel in te bouwen zodat ik elk moment kan zien wat er per CVL verbruikt wordt. Via keuzeschakelaars kan ik dan de betreffende CVL kiezen.

Het lijkt me trouwens ook wel leuk staan.


Bron: Conrad.nl

gr. Harrie

[JaJo]

Het lijkt me trouwens ook wel leuk staan.

Best wel.

Groet Jaap

[Ronaldk]

Hum.. Er is een discussie geweest over het gebruik van Ampère en voltmeters bij digitale spanning. Je kan niet direct een ampèremeter er tussen zetten. Zie voor meer informatie: dit draadje

Groeten Ronald.

[Harrie Denessen]

@ Jaap

Dat staat zeker erg mooi. Is dat jouw eigen baan?

@ Ronald

Voorlopig wil ik alleen het ampèrage van de wisselspanning op de CVL's meten. Dit zou toch geen probleem moeten zijn. Ik zal het draadje over de meting van "digitale spanning" nog doorlezen.

gr. Harrie

[GW]

Best wel.

Groet Jaap

Patser!!!

[JaJo]

Dat wás mijn vorige baan die nu ter ziele is.

Groet Jaap

[tuurtje]

Hallo Harry

Advies, probeer even een gedetailleerde beschrijving te krigen van deze paneelmeter.
Ik lees nu onderaan meetbereik 1 - 4000 µ A/AC. Als dit zo is zal iets meer moeten nemen dan alleen schakelaars om je stroom te meten.

Groetjes

Arthur

[Harrie Denessen]

Hallo Arthur,

Als dat zo is dan mag je mij wel inlichten Ik ben namelijk niet zo'n electro techneut, maar vind het wel altijd fijn om het e.e.a. bij te leren.

gr. Harrie
