Project Tresland

[Ronaldk]

Hoi Harrie,

In dit draadje kan je wat meer info vinden over het koppelen van 3 stuks... De door jouw genoemde kabel heb ik er zelf ook tussen en dat werkt heel goed

Tip: Ik gebruik 1 multimaus als vaste centrale, de andere MM als bedieningsmaus. In de MM als centrale heb ik geen loks in de database zitten...

Groeten Ronald.

[Harrie Denessen]

Hallo Ronald,

Zeer duidelijk en verhelderend allemaal. Bedankt.

Nu ga ik lekker een weekje met vakantie naar zeeland. Helaas weinig treinen daar.

gr. Harrie

[Ronaldk]

Nou... je kan naar de SGB gaan misschien ook leuk om een keer te kijken. Fijne vakantie!

Groeten Ronald.

[Matheus 18]

Hoi Harrie.

Leuke vacantie.
Krabbendijke en Tholen waren vroeger mijn favoriete plaatsen,
Maar dat was voor de deltawerken en 5 jaar na de grote overstroming.
Matheus

[Harrie Denessen]

Hallo,

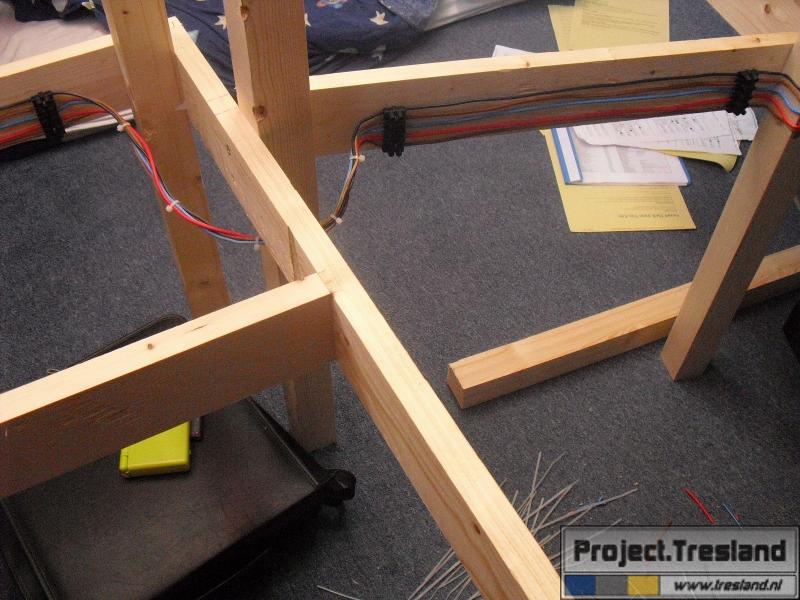

Weer terug van vakantie en verder gagaan met het aanleggen van de CVL. Ik ben er nog niet helemaal uit hoe ik de aansluitingen ga aanleggen.

Kan ik het beste knooppunten alleggen met kroonsteentjes of kan ik de CVL beter doortrekken en op iedere aansluitpunt de kabel 1 cm bloodmaken en daar de aansluitkabels aan vastsolderen?

Heeft iemand ervaring met het aanleggen van knooppunten?



gr. Harrie

[Ronaldk]

Ik zou de draad strippen en dan de aftakking eraan solderen. Dan heb je een ononderbroken CVL...

Groeten Ronald.

[GW]

Zie hier de Wassedam-solution...

Gerard

[Harrie Denessen]

Ik zou de draad strippen en dan de aftakking eraan solderen. Dan heb je een ononderbroken CVL...

Groeten Ronald.

Deze methode ga ik volgen en ben er reeds mee aan de slag gegaan.

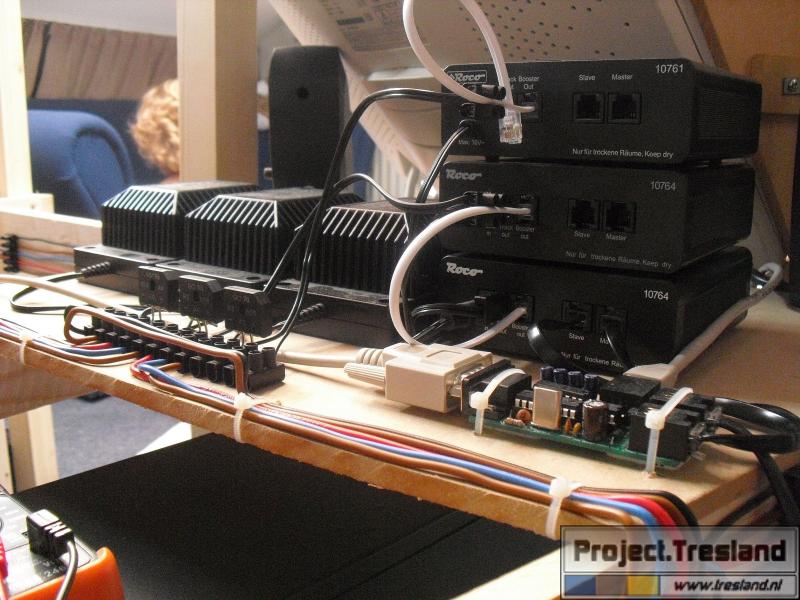

Tevens heb ik inmiddels 2 Roco versterkers gekoppeld d.m.v. een zelfgemaakt kabel met RJ11 4p4c stekkers. Hiervan moeten de draden 1 op 1 verbonden worden. De 3e versterker wacht nog op een y-verbinding. Hiermee heb ik dan 3 CVL's waarvan de gelijkrichters ook al geinstalleerd zijn.



gr. Harrie

[GW]

Hallo Harrie,

Ik zie vijf draden, klopt dat? En welke functies hebben die dan? (interesse...) Ik zie een eindje naar boven wel dat je zegt: data, rood, blauw en bruin, maar wat zijn dat dan, en kunnen die bruine draden niet ook aan elkaar (gemeenschappelijke retourleiding)?

Gerard

[Harrie Denessen]

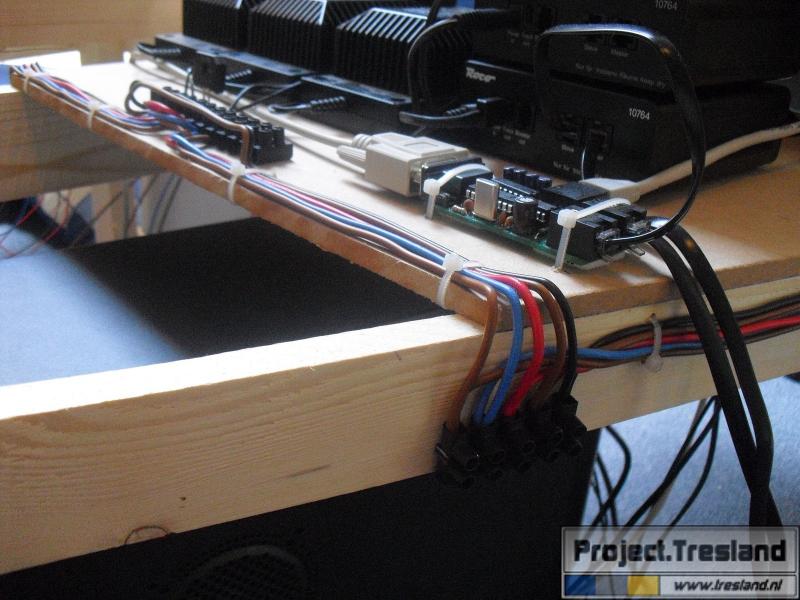

Ik heb inderdaad 5 draden lopen.

zwart + bruin = wisselspanning voor decoders etc. vanaf aparte trafo
blauw + rood + bruin = data (blauw = ongedetecteerd, rood = gedetecteerd) omdat ik gebruik maak van gelijkrichters (diodeschakeling)

Ik geloof niet dat de massa's bij elkaar kunnen en heb daarom deze ook gescheiden gehouden. 2x bruin (1x bij zwart en 1x bij rood/blauw) zodat ze niet verwisseld kunnen worden.

gr. Harrie

[Karst Drenth]

...en kunnen die bruine draden niet ook aan elkaar (gemeenschappelijke retourleiding)? ...

Nee !

Dit is een Roco systeem met H-brug sturing. De bruine *MOGEN* zelfs niet aan elkaar !

Dus Harrie heeft het helemaal goed gedaan

Grtzz,

Karst

[tuurtje]

Karst

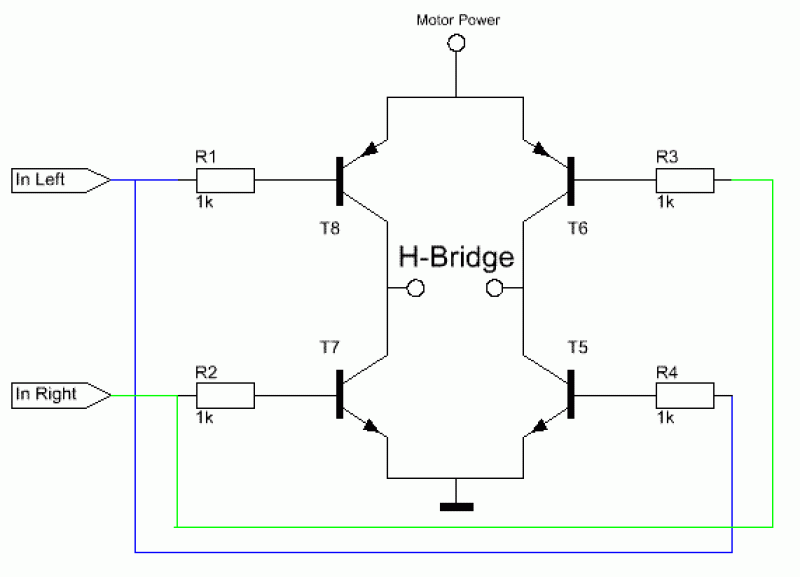

Even voor mijn beeldvorming, en mss voor anderen. H-Brug. Roco heeft deze sturing als uitgang ?



Groetjes

Arthur

[Karst Drenth]

Zoiets ja,

maar dan met MOSFETs

Grtzz,

Karst

[Harrie Denessen]

Tja ik heb het dus toch goed gedaan met de massa maar dat met die H-brug gaat me echt te ver

gr. Harrie

[Harrie Denessen]

Hallo,

Graag zou ik 1 trafo willen gebruiken voor scenery (verlichting e.d.) en voor de decoders die ik ga gebruiken. Is een trafo van Conrad (nr. 216465 - 89) van 70VA dan toereikend of is dit overdone? Ik heb geen idee hoeveel Watt (VA) er ongeveer gebruikt gaat worden en indien nodig kan er nog een trafo bijgeplaatst worden toch?

gr. Harrie
