BNLS Werkspoor - Blokkendoos rijtuig voor sproeitrein

[Karst Drenth]

Karst, als je aan 'serieproductie' gaat denken, houd ik mij aanbevolen...........

Nou,

Dat zeker niet

Maar het zette me wel aan het denken.  Was nu toegekomen aan het maken van de schuifdeuren incl de wand daarvoor met het raam.

Als ik toch alles moet opmeten, het twee keer moet maken, kan ik het net zo goed even in Acad knallen

Is voor me zelf makkelijker, en voor den zelfbouwert is er dan binnenkort een plotje beschikbaar om na te kunnen doen wat hier getoond word

Dus de bouw even 'on-hold', ACAD plottekening afmaken en kijken of Gerco ergens volgende week tijd en zin heeft om de plotter aan te slingeren.

Grtzz,

Karst

[Karst Drenth]

Hoi,

Sneller dan verwacht...

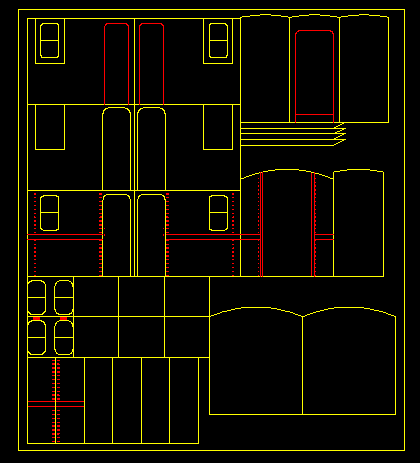

... nog niet Gerco aan z'n hoofd gaan zeuren Hij heeft net de tekening gekregen

Grtzz,

Karst

[Zolderling]

......plotje
.........
Karst

Hallo Karst,

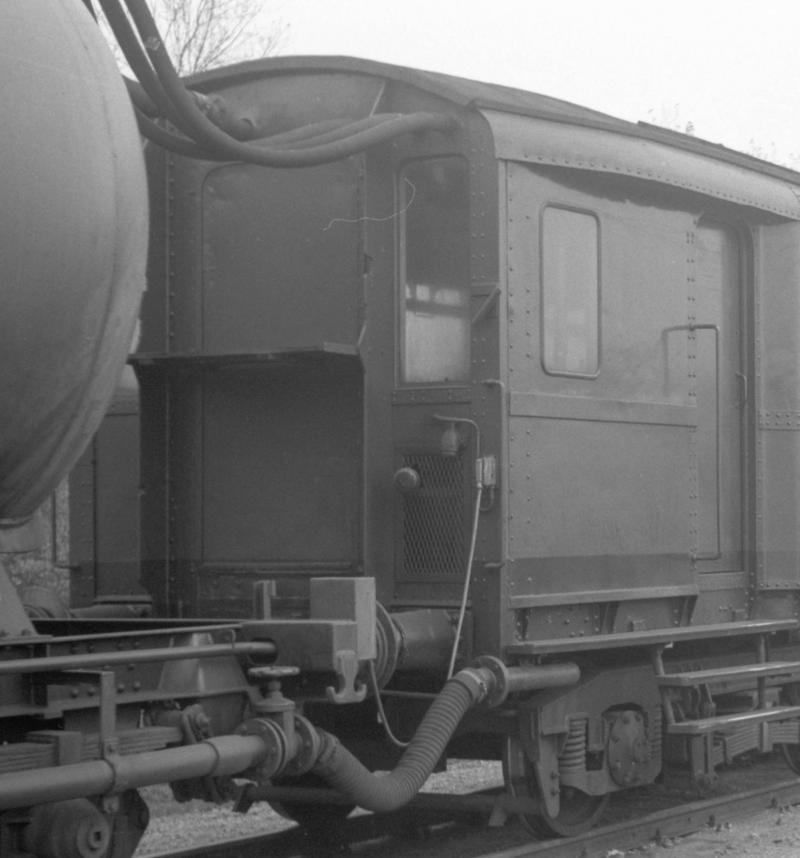

'k Weet niet of het in deze fase van belang is, maar de "3-deurs"-kopwand heeft nog wat meer details die dit rijtuig specifiek maken!

(klikje naar groter)

GG

[Karst Drenth]

Hoi GG,

Zeer mooie plaat met voortreffelijk detail ! Dank

Behalve het 'opstapje' stussen de oude vouwbalgblikken, is deze detaillering inderdaad voor later. Maar daarom niet minder bruikbaar en welkom !

Grtzz & Thnx,

Karst

[Karst Drenth]

Zo,

Ook de blokkendoos heeft zijn verf gelaten in een bad van ovenreiniger. Klaar en gereed voor het komende schuur-, plamuur- en lijmwerk.

Ben overigens nog steeds op zoek naar een duidelijke foto van het dak voor de ventilatoren. Wie o wie ??


Grtzz,

Karst

[Private SNAFU]

Count me in voor een setje Karst!

Gr,
Bart

[AB 7216]

Blijft er nog een vraagje over, het lijkt alsof er een huisstijl-grijs bies/band loopt vlak boven de stelbalk...

Karst

Hoi Karst,

De bies die boven de stelbalk was aangebracht is blauw, en in het echt 30 cm hoog.
Bijna alle werkwagens hadden aan de onderzijde een gekleurde bies, deze kleur was afhankelijk van de afdeling waar de wagen toe behoorde.
Deze kleur kwam overeen met de bies op de pet van de monteurs.

De ombouw ziet er al leuk uit, ben benieuwd naar het resultaat

Groeten Arjen

[Karst Drenth]

Hoi Arjen,


Aha, blauw dus. Rest nu de vraag welke kleur blauw ? Berlijns ?? En weet jij dan misschien ook de juiste nuance bruin ? Net als Ivo tB neig ik naar een beetje rood bij de Kleinspoor goederenbruin in.

En...bij Gerco regende het kennelijk ook, want de plotjes zijn al gepost !! Met een beetje medewerking van Stig's collega's dinsdag hier op de mat. Dus dinsdagavond meer hierover

Grtzz,

Karst

[Ivo tB]

Karst,

Je hebt een PB met ventilatoren en blokkendooskleur.

mvg,
Ivo

[Karst Drenth]

Ontvangen Ivo,

Hartelijk dank ! Weer een stukje wijzer

Grtzz,

Karst

[nscargo]

Maar kan ze dan ook achter de 2530?
Harm

[AB 7216]

Hoi Karst,

Op de foto die ik van het apparaat heb, is de kleur van de bies heel donker blauw.
ik vermoed ook dat dit gewoon berlijnsblauw geweest is.
Uit mijn gegevens, had de NS een kleurenwaaier met de standaard kleuren.
Daar werd mee gewerkt, en afwijkingen in kleur kende met bijna niet, wel in tinten!.

De kleur bruin lijkt wat roder dan de bruine goederenwagens, hij komt meer overeen met de 2400 van roco.

Ps is het plotje ook al te bestellen bij Gerco?

Groeten Arjen

[Zolderling]

.....De bies die boven de stelbalk was aangebracht is blauw, en in het echt 30 cm hoog.
......

Die blauwe band was (in elk geval officieel) 200mm hoog!

En mocht iemand er iets aan hebben: het donkerblauw had indertijd bij NS codenummer 02.130.40, het bruin 02.130.60. Dat laatste was hetzelfde als van de goederenwagens. Die codenummers werden al tientallen jaren geleden verlaten. In de jaren '70/'80 zijn hiervoor in de plaats de RAL-kleuren 5011 (blauw) en 8012 (bruin) gekomen. Dat waren RAL-kleuren die er het dichtste bijkwamen, en dus niet exact dezelfde. Maar heel erg veel zal dat niet afgeweken hebben, want in die gevallen hield NS een eigen kleurnummer (bijv. het huisstijlgeel NS112, waarvoor pas véél later de licht afwijkende kleur RAL 1004 werd voorgesteld).

GG

[AB 7216]

@Zolderling,

Ik heb de maat van de bies van de schildertekening van de blokkendoos werkwagens 180167. Hier staat 30 cm.
(werktekening uit het utrechts archief)

Groeten Arjen

[Karst Drenth]

Hoi,

Altijd handig die kleurnummers.

En of het 300 of 200 moet zijn, ik probeer het wel op te meten aan de hand van de foto's die ik inmiddels verzameld en toegestuurd heb gekregen   Want 10 cm in het echt is toch altijd nog een dikke millimeter in 1:87. En dat gaat opvallen indien verkeerd

@Arjen

Ik wil het plotje eerst even zelf in elkaar zetten, kijken of er geen fouten in zitten. Daarna via de gebruikelijke weg: een mailtje naar Gerco.

Grtzz,

Karst
