Auteur Topic: BNLS-Werkspoor - Plan U 1:87 in geplot styreen  (gelezen 828628 keer)

Frits Westers

  • Offline Offline
  • Berichten: 369
Re: BNLS-Werkspoor - Plan U 1:87 in geplot styreen
« Reactie #2505 Gepost op: 28 February 2009, 01:19:04 »
Citaat
Bye the way: Iemand al op pagina 12 van de nieuwe RailHobby gekeken

mooi he, heel erg mooi  ;D

rard

  • Vriend van SpoorH0.nl
  • Offline Offline
  • Berichten: 3029
    • Spoorh0.nl
Re: BNLS-Werkspoor - Plan U 1:87 in geplot styreen
« Reactie #2506 Gepost op: 01 March 2009, 13:17:00 »
Hallo,

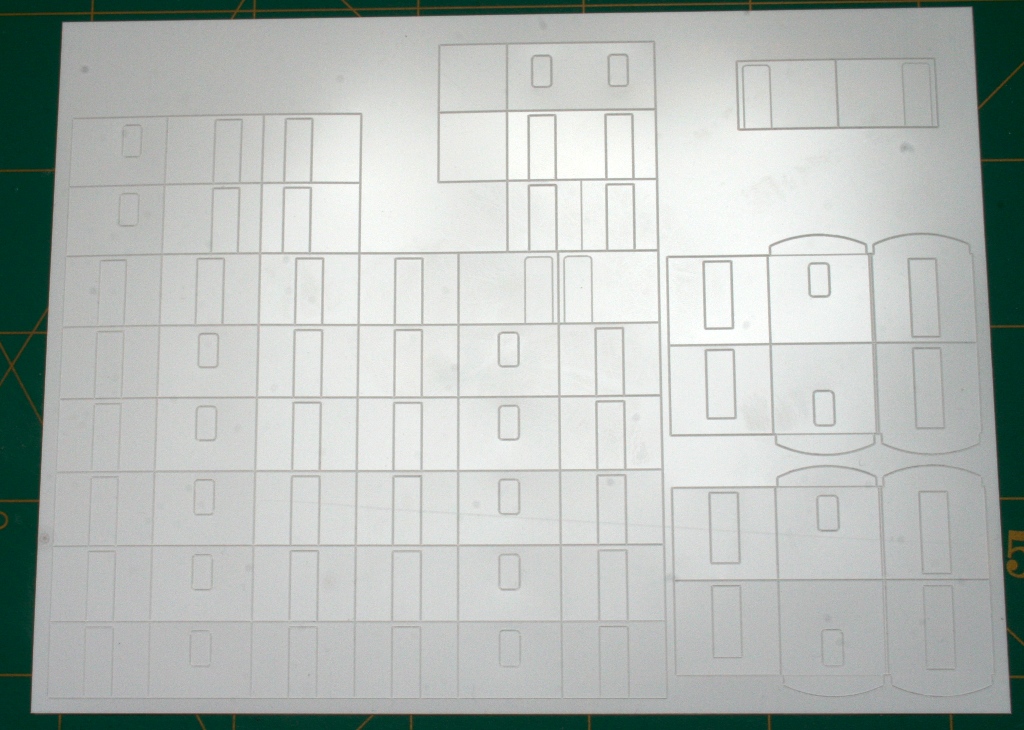

Ben momenteel ook bezig met een U. Ik kom er bij de bouw van de 2e bak achter dat ik een stuk of wat tussenwanden mis. Op mijn plotvel zitten er totaal maar 5 stuks terwijl ik er toch echt 10 nodig heb...

Op sleutelspoor is ook te zien dat er 10 op moeten zitten, ik heb er dus maar 5 opzitten...


Foto van sleutelspoor... duidelijk 10 te zien...

Wat nu?  :-|
Spoorh0.nl - dedrijfstang.nl - Maasfoort.nl

Karst Drenth

  • Offline Offline
  • Berichten: 10475
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: BNLS-Werkspoor - Plan U 1:87 in geplot styreen
« Reactie #2507 Gepost op: 01 March 2009, 13:22:42 »
Heb je een foto van hoe die van jou er uit ziet ??

Grtzz,

Karst, die net even op de tekeningen heeft gekeken, waar er toch ook echt 10 in zitten  :-|


rard

  • Vriend van SpoorH0.nl
  • Offline Offline
  • Berichten: 3029
    • Spoorh0.nl
Re: BNLS-Werkspoor - Plan U 1:87 in geplot styreen
« Reactie #2508 Gepost op: 01 March 2009, 13:31:52 »
Excuus, was eergister waarschijnlijk laat... had ze in een bakkie gegooid waar meer uitgesneden onderdelen inzaten ;D


foutje moet kunnen... :)
« Laatst bewerkt op: 01 March 2009, 13:33:59 door Gerard van Rekum »
Spoorh0.nl - dedrijfstang.nl - Maasfoort.nl

erik1

  • Offline Offline
  • Berichten: 471
Re: BNLS-Werkspoor - Plan U 1:87 in geplot styreen
« Reactie #2509 Gepost op: 01 March 2009, 16:48:21 »
bij mij gaat het wel aardig de bakken klaar exclusief dak moet bodems klaar nu alleen nog wachten op de piko onderdelen. Ga kijken voor een afneembaar dak als dat lukt. succes allemaal met de plan u.

En weet iemand wat mee van de meeting?


Karst Drenth

  • Offline Offline
  • Berichten: 10475
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: BNLS-Werkspoor - Plan U 1:87 in geplot styreen
« Reactie #2510 Gepost op: 01 March 2009, 17:08:04 »
Foto's Erik, fotooos  ;D

We zijn hier verzot op foto's van in aanbouw zijnde Plan U's ;)

Grtzz,

Karst

Karst Drenth

  • Offline Offline
  • Berichten: 10475
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: BNLS-Werkspoor - Plan U 1:87 in geplot styreen
« Reactie #2511 Gepost op: 01 March 2009, 21:16:45 »
Citaat van: Chris van Diesen
Hoest met de......gele ?  ;D

Nou Chris,

die was afgelopen weekend proefkonijn voor...

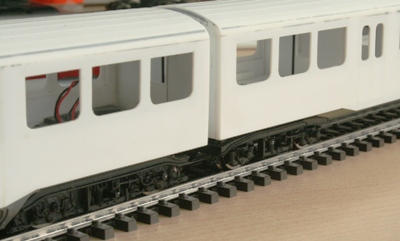

Artitec Plan W draaistellen :)  ( ik neem tenminste aan dat jij die er onder wilt ;) )

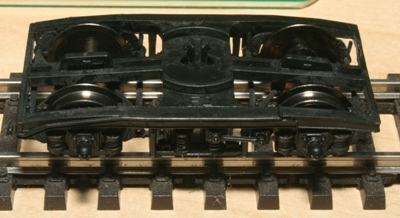

... het draaistel in kwestie...

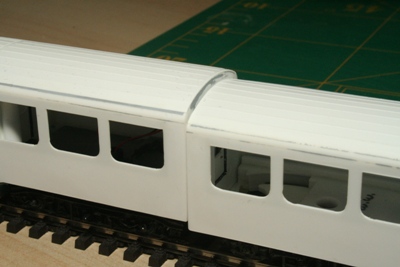

... levert een veel te lage bakstand op :(




... maar daar is heel goed wat aan te doen  8)

(klik op de plaatjes voor een uitgebreider verslag )


Beschreven is de studie. Vervolgens wordt er een 'upgrade' plotje gemaakt, waardoor e.e.a. weer als vanouds simpel te maken zal zijn ;)

Grtzz,

Karst

rard

  • Vriend van SpoorH0.nl
  • Offline Offline
  • Berichten: 3029
    • Spoorh0.nl
Re: BNLS-Werkspoor - Plan U 1:87 in geplot styreen
« Reactie #2512 Gepost op: 01 March 2009, 21:20:39 »
netjes... netjes ;D

De wanden van mijn U schieten leuk op...

Wat trouwens wel leuk is is de tekst op het UHU Plast potje: "Niet geschikt voor polystyreen"  ;D :)
Spoorh0.nl - dedrijfstang.nl - Maasfoort.nl

erik1

  • Offline Offline
  • Berichten: 471
Re: BNLS-Werkspoor - Plan U 1:87 in geplot styreen
« Reactie #2513 Gepost op: 01 March 2009, 21:32:38 »
@ karst dat is dan een snelle oplossing voor de draaistel problemen.
mar het ziet er goed uit dus nog even wachten met spuiten.

rard

  • Vriend van SpoorH0.nl
  • Offline Offline
  • Berichten: 3029
    • Spoorh0.nl
Re: BNLS-Werkspoor - Plan U 1:87 in geplot styreen
« Reactie #2514 Gepost op: 02 March 2009, 23:25:10 »
@ Karst e.a.

Ik stuit op een probleem... de koppen passen qua breedte niet op de bakken.

Het kleine sneetje bovenin maken en met de soldeerbout opwarmen lost het probleem niet op...

Nu heb ik de U kop even op een plan V gelegt maar de U kop is circa 1,5 mm in breedte kleiner!


Klikkie voor groter(niet zichtbare kant sluit netjes aan met de V, ziehier 1,5 mm "ruimte")

Is dit normaal, of een vorm van krimp? Ik heb het op alle mogelijke manieren al proberen weg te krijgen... zonder succes :-|
« Laatst bewerkt op: 02 March 2009, 23:32:44 door Gerard van Rekum »
Spoorh0.nl - dedrijfstang.nl - Maasfoort.nl

Karst Drenth

  • Offline Offline
  • Berichten: 10475
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: BNLS-Werkspoor - Plan U 1:87 in geplot styreen
« Reactie #2515 Gepost op: 02 March 2009, 23:39:17 »
Hoi,

Eerste controle:  De binnenmaat van de kop moet 27mm zijn, gemeten aan de bovenkant tussen de plekken waar je de zaagsnedetjes gemaakt hebt.

Tweede controle: De dikte van je styreenwanden moet mximaal 1.65mm zijn

Derde controle: De binnenmaat van je bak moet 29mm zijn.

Verder zie ik op je foto, dat de wanden van je kop iets naar binnen wijken vanaf het ronde cabine raam naar achteren. Eventueel kun je dit met de warmwater methode van Ivo ( elders in deze draad beschreven ) vrij goed corrigeren.

Grtzz en suc6,

Karst

rard

  • Vriend van SpoorH0.nl
  • Offline Offline
  • Berichten: 3029
    • Spoorh0.nl
Re: BNLS-Werkspoor - Plan U 1:87 in geplot styreen
« Reactie #2516 Gepost op: 02 March 2009, 23:46:39 »
Hallo,

1e: 26,44mm

2e: 1,65mm

3e: 29mm

Wanden van de kop wijken juist iets naar buiten ipv naar binnen (verteking foto) ik kan natuurlijk altijd de warmwater methode proberen...
Spoorh0.nl - dedrijfstang.nl - Maasfoort.nl

Karst Drenth

  • Offline Offline
  • Berichten: 10475
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: BNLS-Werkspoor - Plan U 1:87 in geplot styreen
« Reactie #2517 Gepost op: 02 March 2009, 23:53:48 »
Ok,

Dan is jouw kop 0.25mm aan weerszijden gekrompen. Dat valt makkelijk met de warmwater methode op te lossen:

Kop met de deuren naar beneden in warmwater houden, tot aan de voorste deurhandgreep. Vervolgens voorzichtig naar buiten zetten.

Makkelijker: Maak een plaatje styreen van exact 30.3 mm breed. klem dit tussen de kopwanden en houdt het dan in warm water.

Grtzz,

Karst

rard

  • Vriend van SpoorH0.nl
  • Offline Offline
  • Berichten: 3029
    • Spoorh0.nl
Re: BNLS-Werkspoor - Plan U 1:87 in geplot styreen
« Reactie #2518 Gepost op: 03 March 2009, 00:01:05 »
Ga het morgen proberen!

Thnks!  ;D
Spoorh0.nl - dedrijfstang.nl - Maasfoort.nl

Karst Drenth

  • Offline Offline
  • Berichten: 10475
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: BNLS-Werkspoor - Plan U 1:87 in geplot styreen
« Reactie #2519 Gepost op: 03 March 2009, 00:05:04 »
Waag er anders even een PB'tje aan naar Ivo. Heb gezocht, maar kan niet meer terugvinden waar :(

Grtzz,

Karst
