condensator voor binnenverlichting rijtuigen

[Hasenwald]

Die discussie heb ik vaker gezien. Ik rij zonder problemen met 16V elko's in meer dan 30 rijtuigen. Nog nooit een gesneuveld.
De spanning op de baan is "ongeveer" 18V. Maar als er spoorders zouden zijn die problemen hebben gehad met 16V Elko's, dan zou ik uiteraard overwegen de volgende keer 25V te kopen. Maar zover ik het weet is dat niet het geval.

Groet, Enrico

[TonM]

Piet,

In Houten staat meestal de stand van Treinelectronica: Rechter hal, helemaal doorlopen naar de wand tegenover de deuren, rechtsaf en dan na de helft aan de linkerkant (tegen de muur dus). Die heeft vast wel elco's (en advies).

Andere mogelijkheid is de stand van Mecktronics: Linker hal, linksaf, doorlopen tot het eind, rechtsaf en dan rechts op de hoek van een van de gangpaden.

Bij Conrad bestellen kan natuurlijk ook:
100µF/25V mini elco 13x6 mm bestelnummer 460702
100µF/35V SMD elco 9x7 mm bestelnummer 427080

Grtz,
Ton

[Marc!]

Hoi Wim,

Jij schrijft:

Alleen een 16V type is niet goed, het moet minimaal 25V beter nog is 35V

Ik heb dit type genomen omdat Digirails zelf ook deze condensators heeft op de LED strips van 28 cm. Lijkt mij toch dat het geen probleem is als Digirails deze ook gebruikt.

Mvg,
Marc

[henk]

Ik bedacht afgelopen weekend dat er maar eens moest worden gemeten om te weten welke elco's kunnen worden gebruikt. Over de elco's stond op de Digirails strip ruim 15 volt bij een baanspanning van bijna 20 volt. 16 volt elco's zou dus net kunnen.

Ik heb zelf 25 volt exemplaren gemonteerd omdat ik die toch had.

[Klaas Zondervan]

In de spanningsgrens van een elco zal best een beetje marge zitten.
Maar ik zou zelf nooit over de grens gaan. Als de werkelijke spanning 18 tot 20 volt is, dan zou ik elco's kiezen van 25 volt.
Je moet het ook niet overdrijven. Als een elco langdurig werkt op een spanning die veel lager is dan wat er op staat dan heb je kans dat de capaciteitswaarde langzaam terugloopt.

[henk]

Oh ja, het ging over de Hufing strips. Daarop maar 25 volt.

[FRIE]

Ik heb een Gold cap condensator hiervoor gebruikt. Het nadeel is dat deze niet heel erg klein is, maar de capaciteit is wel zeer behoorlijk.


Erwin

[Erictrein]

Deze topic is al weer oud maar probeer hier toch een aantal vragen te stellen over anti knipper condensator aansluiten, kan zo gauw niets anders hierover vinden in het forum:

1. Hoe krijg ik op een digirail dr10 met daarop 2 condensators deze werkend, want wat blijkt de leds knipperen
toch nog. Ik had deze al een tijd geleden ingebouwd maar blijkt nu dat ze geen functie hebben
de condensators zijn goed aangesloten volgens de handleiding.

2. Het lukt mij ook niet om een condensator aan te sluiten op een gewone lichtbalk of ledstrip .
Het enige dat gebeurt is kortsluiting of licht brand niet
ik weet hier niet veel van maar er zal wel een schakeling of zo iets gemaakt moeten worden.

Iemand

alvast bedankt

Eric

[ruudns]

De condensator moet wel achter de gelijkrichter van de ledstrip zitten op de + en de - van de gelijkrichter. Eventueel met een weerstandje van 100 ohm of zo in serie.

[Erictrein]

Bedankt,

Maar is hier ook een schema van
Waar zit de gelijkrichter
Op een gewone lichtbalk zit alleen een gloeilamp

[JaJo]

Hier de beschrijving: http://modeltreinbaan.nl/?p=1874

Groet Jaap

[ruudns]

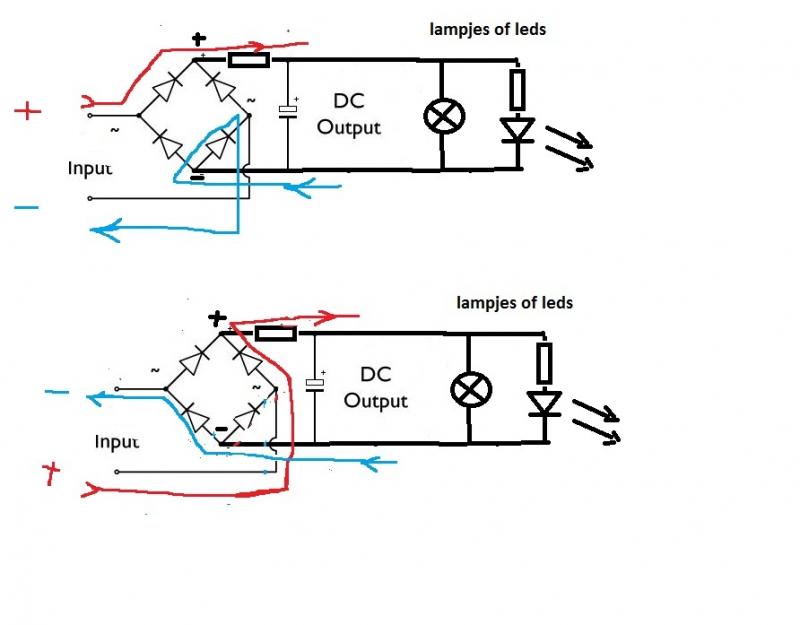

Daar zit dan ook je probleem! Bij een analogebaan wisselt de polariteit als je de andere kant uit gaat rijden. Hierdoor wordt de condensator op dat moment "verkeerd om" aangesloten. Doordat je er een gelijkrichtbrug tussen zet, blijft de polariteit aan de kant van de lamp of leds altijd het zelfde.

[Erictrein]

Sorry maar ik had vergeten te zeggen dat ik digitaal rijd.
Dan moet er zeker ook een gelijkrichter tussen

[ruudns]

Ja, bij digitaal zeker! Tenminste als je elco's toe gaat passen.

[Klaas Zondervan]

Volgens mij zit er een gelijkrichter op de strip. In de handleiding staat een plaatje waar de strip direct op de stroomafname van de wielen wordt aangesloten. Verder is de handleiding heel vaag over wat er allemaal op die strip zit, maar ik kan me niet voorstellen dat er geen gelijkrichter op zit.
