condensator voor binnenverlichting rijtuigen

[piet post]

Piet

[henk]

Die elco kan wel wat kleiner en dan monteer je hem naast de ledstrip. Ik vraag me ook af de elco wel op de juiste plaats is aangesloten. Waarom die draad? Maar goed, ik zal mijn eigen strips van Hufing even opgraven en kijken waar de soldeereilandjes ook weer zitten.

In je eerste posting schrijf je dat de elco een led afschermt. Ik vraag me af of zo'n Hufing ledstrip met maar 7 leds eigenlijk wel geschikt is voor dit rijtuig met al die wandjes.

[TonM]

Piet,

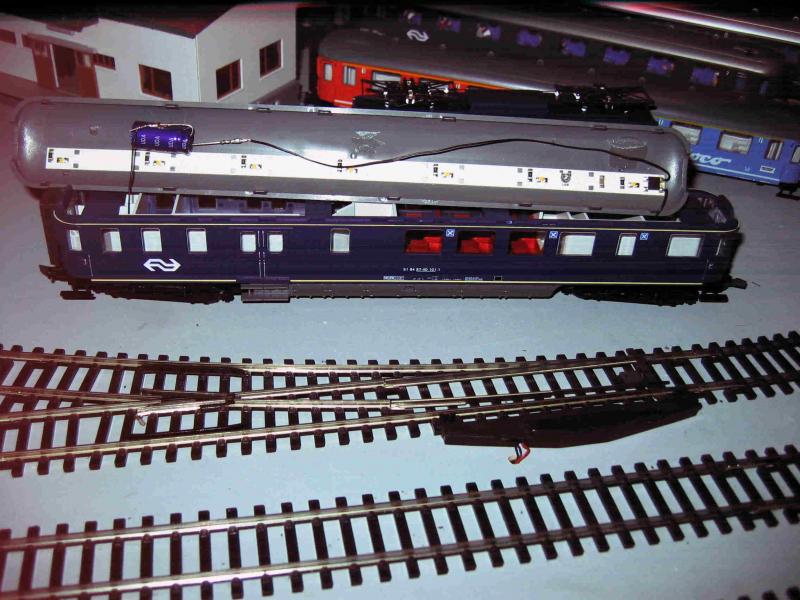

Als ik het op het plaatje goed zie, heb je de condensator tussen de stroomafnemer en de gelijkrichter gemonteerd. Dat is niet goed: om de elco effectief te laten zijn, moet hij achter de gelijkrichter zitten en de uitgaande plus en min (van die geijkrichter) als het ware "overbruggen".

Grtz,
Ton

[henk]

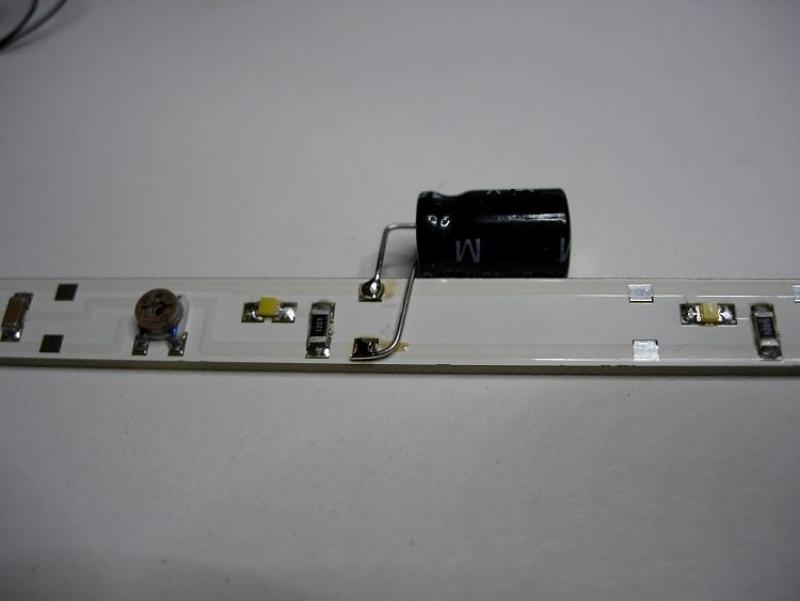

Ik heb mijn Hufing setjes even opgezocht (moet ik nog gaan gebruiken). Hufeisen heeft twee soldeereilandjes bedoeld voor de elco en daar staat + en - bij.
Het moet toch gebeuren dus ik heb er een 25 volt, 470 microfarad elco op gemonteerd.



Alle soldeereilandjes rechts van de elco zijn ook bruikbaar.

[Fred Eikelboom]

Hoi Ton,

Als ik het plaatje zo bekijk, zitten er aan de gelijkrichter twee draadjes. Eéntje loopt bovenlangs naar de elco, en de andere onderlangs door de wagen naar de elco. Dat onderste draadje valt echter niet zo op.


mvg,
Fred.

[henk]

Ja, maar het gekke is dat ze dan aan de verkeerde kant van de gelijkrichter zitten gemonteerd.

[Fred Eikelboom]

Hoi Henk,

Daar kon je wel eens gelijk in hebben. Dan heeft Ton gelijk dat het niet goed aangesloten is.
Op deze manier heeft de elco geen functie, en de kans is groot dat de elco overlijd omdat ie op de digitale spanning aangesloten is.

mvg,
Fred.

[TonM]

Fred,

Als het is aangesloten zoals jij beschrijft, dan staat er helemaal geen stroom op de print.
Volgens mij is de gelijkrichter aangesloten op één draaistel en de elco op het andere draaistel. De andere pool van de elco is weer op de gelijkrichter aangesloten.

Hoe dan ook: Volgens mij heeft Henk de oplossing goed weergegeven.

Grtz,
Ton

[Fred Eikelboom]

Hoi Ton,

Sorry, ik was nog niet goed wakker.
Die beide draden naar de gelijkrichter zijn de aanvoer van de digitale spanning vanaf de stroomafnemers. Nu vraag ik me ook af waarop die elco nu eigenlijk aangesloten is.

mvg,
Fred.

[henk]

Je bedoelt dat Piet de elco tussen een stroomafnemer en een ingang van de ledstrip heeft gemonteerd Ton?  Gnuif.
Sorry Piet, maar het zal nu wel duidelijk zijn.

[piet post]

Ja, ik begrijp dat ik de elco's verkeerd gemonteerd heb. De strips werken wel en het knippert (bijna) niet. Ik ga ze uiteraard nu goed aansluiten. Maar makkelijker zou zijn kleinere te monteren. Weet iemand of er aanstaande zaterdag in Houten een kraam staat voor elco's? in ieder geval bedankt voor jullie hulp. Piet

[henk]

Zal wel, maar vast niet goedkoop. Ik weet niet waar je woont, maar gewone elco's hebben ze wel bij een beetje electronicawinkel.

[piet post]

De laatste in Leiden is sinds twee maanden dicht. Dat soort winkels wordt schaars. Misschien toch goedkoper maar bij Conrad te bestellen. Piet

[Marc!]

Piet,

zie mijn eerdere reactie in dit topic: https://forum.beneluxspoor.net/index.php/topic,24483.msg372435.html#msg372435

Ik heb de condensators bij conrad vandaan, bestelnummer 421542, 220uF 16V.

Dat zijn mooie kleine condensators die niet opvallen in de wagons.

Mvg,
Marc

[Wim Ros]

Alleen een 16V type is niet goed, het moet minimaal 25V beter nog is 35V

Mvg
Wim.
