Auteur Topic: Enkelvoudige Servodecoder met puntstuk polarisatie  (gelezen 121185 keer)

Wim Ros

  • BHV
  • Offline Offline
  • Berichten: 7820
  • Alleen de waarheid ligt in het midden.
    • Perrongeluk
Re:Enkelvoudige Servodecoder met puntstuk polarisatie
« Reactie #120 Gepost op: 06 maart 2010, 00:42:04 »
Hi, bij deze iets minder er zit namelijk al op. Maare ik ben altijd heel zuining met tin.

Mvg
Wim.
Intellibox via LocoNet-Interface met s88 via een s88 naar LocoNet adapter.Of L.NET-S88SD16-N Marklin 6021 via een 63820, LocoNet-Interface en een s88 naar LocoNet adapter. Lenz Digital Plus via  LI101F of s88XPressNetLi s88SD16-n. http://rosoft.boards.net

Swiss_fan

  • Offline Offline
  • Berichten: 1284
  • Mijn fotoalbum zien? klik op het wereldbolletje
    • mijn foto's
Re:Enkelvoudige Servodecoder met puntstuk polarisatie
« Reactie #121 Gepost op: 06 maart 2010, 08:50:07 »
Wim geef het nu maar toe, je bent gewoon verslaafd aan de looddamp. ;D

Met vriendelijke groet, Peter

Als het niet gaat zoals het moet, dan moet het maar zoals het gaat.

Wim Ros

  • BHV
  • Offline Offline
  • Berichten: 7820
  • Alleen de waarheid ligt in het midden.
    • Perrongeluk
Re:Enkelvoudige Servodecoder met puntstuk polarisatie
« Reactie #122 Gepost op: 06 maart 2010, 08:56:26 »
Peter, het is gelukkig loodvrij. Over de andere schadelijke stoffen die erin zitten om het te laten vloeien e.d. daar spreken we dan maar even niet over.

Mvg
Wim.
Intellibox via LocoNet-Interface met s88 via een s88 naar LocoNet adapter.Of L.NET-S88SD16-N Marklin 6021 via een 63820, LocoNet-Interface en een s88 naar LocoNet adapter. Lenz Digital Plus via  LI101F of s88XPressNetLi s88SD16-n. http://rosoft.boards.net

ronald1956

  • OHMB Team Mitropa
  • Offline Offline
  • Berichten: 1628
  • Tram&Trein NL- H0
    • Haagse Modelbouw Club
Re:Enkelvoudige Servodecoder met puntstuk polarisatie
« Reactie #123 Gepost op: 06 maart 2010, 11:33:34 »
Wim,

Wat zijn jouw ervaringen met loodvrij soldeer (als grootverbruiker ).

Ik heb pas nog een flinke rol met loodhoudend soldeer aangeschaft ,omdat ik dit toch fijner vind werken .
natuurlijk is loodvrij gezonder , maar ja.....

Arnoud

  • Offline Offline
  • Berichten: 78
  • HCCM - digitaal met TCK
Re:Enkelvoudige Servodecoder met puntstuk polarisatie
« Reactie #124 Gepost op: 06 maart 2010, 22:53:58 »
Wat was de functie van J1?

Mvg,
Arnoud

Karst Drenth

  • Moderator
  • Offline Offline
  • Berichten: 10227
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re:Enkelvoudige Servodecoder met puntstuk polarisatie
« Reactie #125 Gepost op: 06 maart 2010, 23:00:20 »
Euhmmmmm....

Servo op aansluiten  ::) of zo  ;D  Voorste is servopuls, middelste is +5v, achterste is GND.

Grtzz,

Karst

Bernhard Keizer

  • Offline Offline
  • Berichten: 260
Re:Enkelvoudige Servodecoder met puntstuk polarisatie
« Reactie #126 Gepost op: 06 maart 2010, 23:04:04 »
Hallo karst,

Hij bedoelt de niet gebruikte J1 en niet JP1.

mvg,

Bernhard

Wim Ros

  • BHV
  • Offline Offline
  • Berichten: 7820
  • Alleen de waarheid ligt in het midden.
    • Perrongeluk
Re:Enkelvoudige Servodecoder met puntstuk polarisatie
« Reactie #127 Gepost op: 07 maart 2010, 00:15:31 »
Hoi Bernhard,

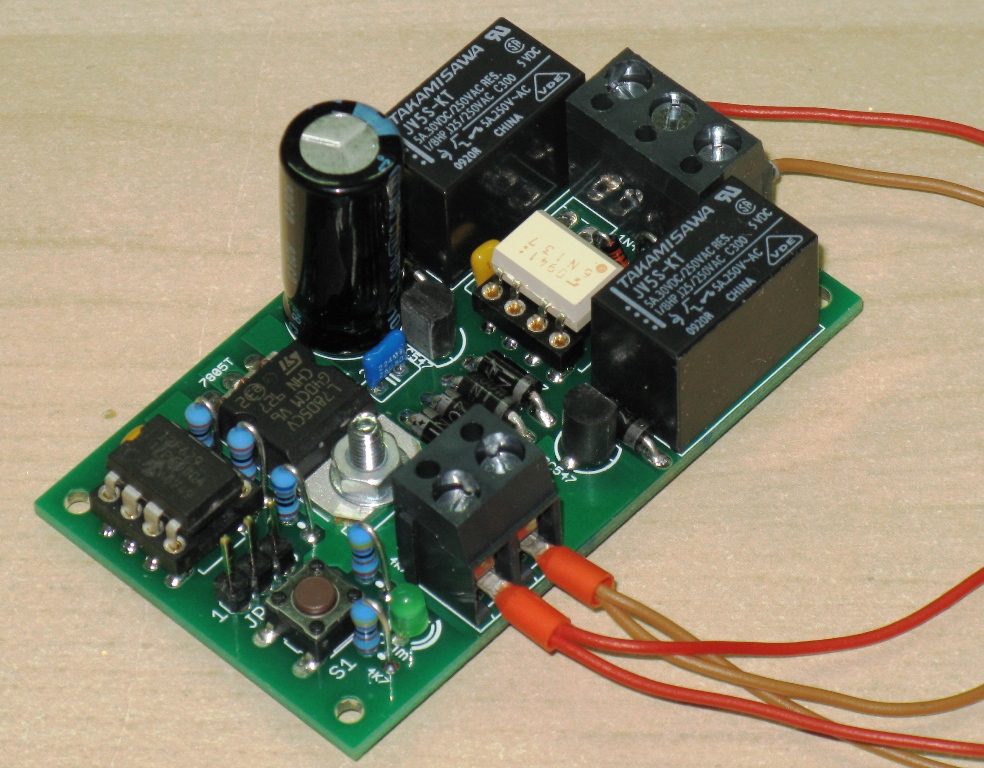

Op de foto hierboven zie je rechtsboven een aansluitblokje met 3 aansluitingen. De buitenste gaan naar 'de rails', de middelste naar het puntstuk.

Tevens worden de buitenste gebruikt voor het oppikken van het DCC signaal. Dit kan een probleempje opleveren als je werkt met gedetecteerde wissels, de decoder neemt namelijk via de DCC-pickup ook een beetje stroom af. Genoeg voor een gevoelige stroomdetectie om een bezetmelding te genereren.

De oplossing daarvoor is, om de DCC spanning direct van de centrale aan te sluiten op twee extra aansluitpunten op de print en twee dunne spoortjes die van de buitenste contacten naar de optokoppler lopen door te frezen.

E.e.a. wijst zich vanzelf als je de spullen in huis hebt ( morgen als het goed is ;) ) Mochten er nog vragen zijn, stel ze gerust en maak ik eventueel even wat foto's.

Het aansluitblokje rechtsonder is voor de externe voeding van de decoder. Hier mag zo'n beetje alles op wat je voorhanden hebt. Vanaf 10V mag er wisselspanning, gelijkspanning of digitalespanning op met een maximum van 20V.

Aan te raden is een separate trafo/voeding van 12v te gebruiken voor alle servo's. Dat spaart nogal wat dure digitale stroom uit ;) en... zorgt voor minder opwarming van de 7805 regelaar op de print.

Grtzz,

Karst

Arnoud, het antwoord op je vraag is hier al reeds gegeven.

Mvg
Wim.
Intellibox via LocoNet-Interface met s88 via een s88 naar LocoNet adapter.Of L.NET-S88SD16-N Marklin 6021 via een 63820, LocoNet-Interface en een s88 naar LocoNet adapter. Lenz Digital Plus via  LI101F of s88XPressNetLi s88SD16-n. http://rosoft.boards.net

Arnoud

  • Offline Offline
  • Berichten: 78
  • HCCM - digitaal met TCK
Re:Enkelvoudige Servodecoder met puntstuk polarisatie
« Reactie #128 Gepost op: 07 maart 2010, 16:02:05 »
Arnoud, het antwoord op je vraag is hier al reeds gegeven.

Mvg
Wim.

Wim,

Ja en nee.
Het antwoord dat wilde krijgen is dat J1 de twee extra aansluiten op de print om de DCC spanning direct van de centrale aan te sluiten.

Ik heb een groter probleem. Ik kan de servo-decoder alleen aansturen als lok (stap 2 in de inregelfase) en niet als wissel. Ik kan in Koploper geen speciale actie vinden die op een wissel-actie een lok-actie genereert, dus zit er niets anders op dan Ruud Veen te vragen het programma van de TCK te wijzigen.

Mvg,
Arnoud
« Laatst bewerkt op: 07 maart 2010, 16:19:32 door Arnoud »

Wim Ros

  • BHV
  • Offline Offline
  • Berichten: 7820
  • Alleen de waarheid ligt in het midden.
    • Perrongeluk
Re:Enkelvoudige Servodecoder met puntstuk polarisatie
« Reactie #129 Gepost op: 07 maart 2010, 19:45:22 »
Je kunt in  koploper via het testprogramma een lok sturen en testen, dus hier kies je lokdecoder 9999 om er zeker van te zijn dat het lokadres richting de servoswitch gaat vink je de licht functie even aan en uit.
Dan ga je naar wisseldecoders je kiest een adres en je drkt op afbuigend of rechtdoor. Dan is je decoderadres ingegeven.

Dan ga je terug naar locomotief en je kiest weer 9999 en je geeft een rijstap op of meerdere voor de uitslag, je vikt F1 aan en weer uit, en je bent klaar voor de eerste uitslag, je verandert de rijrichting en je doet hetzelfde voor de andere uitslag nu vink je F2 aan en uit.

En je bent klaar.

Mvg
Wim.

PS.: Net even voor je getest, werkt als een tierelier.
« Laatst bewerkt op: 07 maart 2010, 19:55:26 door Wim Ros »
Intellibox via LocoNet-Interface met s88 via een s88 naar LocoNet adapter.Of L.NET-S88SD16-N Marklin 6021 via een 63820, LocoNet-Interface en een s88 naar LocoNet adapter. Lenz Digital Plus via  LI101F of s88XPressNetLi s88SD16-n. http://rosoft.boards.net

Arnoud

  • Offline Offline
  • Berichten: 78
  • HCCM - digitaal met TCK
Re:Enkelvoudige Servodecoder met puntstuk polarisatie
« Reactie #130 Gepost op: 07 maart 2010, 20:28:58 »
Wim,

Je hebt helemaal gelijk Wim.  (y) Dit is precies zo als omschreven op Sleutelspoor.
Mijn centrale gedraagt zich nu alleen nog als een Oude IB (althans dat maak ik op uit de reacties hier).
Wisseldecoderadressen komen (nog) niet op de rails. Ik heb met Ruud Veen contact gehad en dit gaat goed komen.  (y)

Mvg,
Arnoud
« Laatst bewerkt op: 08 maart 2010, 09:21:28 door Peter van der Leek »

Wim Ros

  • BHV
  • Offline Offline
  • Berichten: 7820
  • Alleen de waarheid ligt in het midden.
    • Perrongeluk
Re:Enkelvoudige Servodecoder met puntstuk polarisatie
« Reactie #131 Gepost op: 07 maart 2010, 21:20:43 »
Wat heeft de opmerking oude IB te maken met het bij jouw systeem niet op de rails komen van wisseladressen? Zie de relatie niet.

Mvg
Wim.
Intellibox via LocoNet-Interface met s88 via een s88 naar LocoNet adapter.Of L.NET-S88SD16-N Marklin 6021 via een 63820, LocoNet-Interface en een s88 naar LocoNet adapter. Lenz Digital Plus via  LI101F of s88XPressNetLi s88SD16-n. http://rosoft.boards.net

Arnoud

  • Offline Offline
  • Berichten: 78
  • HCCM - digitaal met TCK
Re:Enkelvoudige Servodecoder met puntstuk polarisatie
« Reactie #132 Gepost op: 07 maart 2010, 21:29:28 »
Ik ook niet. Ik heb het stuk van Swissfan verkeerd gelezen. Een wisselstraat is iets anders als één enkele wissel.
Neem mij niet kwalijk.

Mvg,
Arnoud
« Laatst bewerkt op: 08 maart 2010, 09:21:36 door Peter van der Leek »

Wim Ros

  • BHV
  • Offline Offline
  • Berichten: 7820
  • Alleen de waarheid ligt in het midden.
    • Perrongeluk
Re:Enkelvoudige Servodecoder met puntstuk polarisatie
« Reactie #133 Gepost op: 07 maart 2010, 22:21:18 »
Arnoud, eigenlijk had dit ook geen verrassing voor je moeten zijn, het staat duidelijk in de omschrijving van de Twin-Kaart. Heb die nete even doorgelezen, zie ook dat je voor de prijs van die kaart ook een Multi-Maus setje kunt kopen.  ;)
Verdere discussie hierover kan in een ander draadje, we zijn al teveel off-topic.

Mvg
Wim.
Intellibox via LocoNet-Interface met s88 via een s88 naar LocoNet adapter.Of L.NET-S88SD16-N Marklin 6021 via een 63820, LocoNet-Interface en een s88 naar LocoNet adapter. Lenz Digital Plus via  LI101F of s88XPressNetLi s88SD16-n. http://rosoft.boards.net

Arnoud

  • Offline Offline
  • Berichten: 78
  • HCCM - digitaal met TCK
Re:Enkelvoudige Servodecoder met puntstuk polarisatie
« Reactie #134 Gepost op: 08 maart 2010, 07:48:19 »
Heb die nete even doorgelezen, zie ook dat je voor de prijs van die kaart ook een Multi-Maus setje kunt kopen.  ;)
Verdere discussie hierover kan in een ander draadje, we zijn al teveel off-topic.

Mvg
Wim.

Verdere discussie hierover kan wat mij betreft in dit draadje waar jij aangaf dat ik servo-decoder van Karst kan gebruiken.

Mvg,
Arnoud
