3D/RM: koppelingen

[Frits Westers]

Hallo Allemaal,

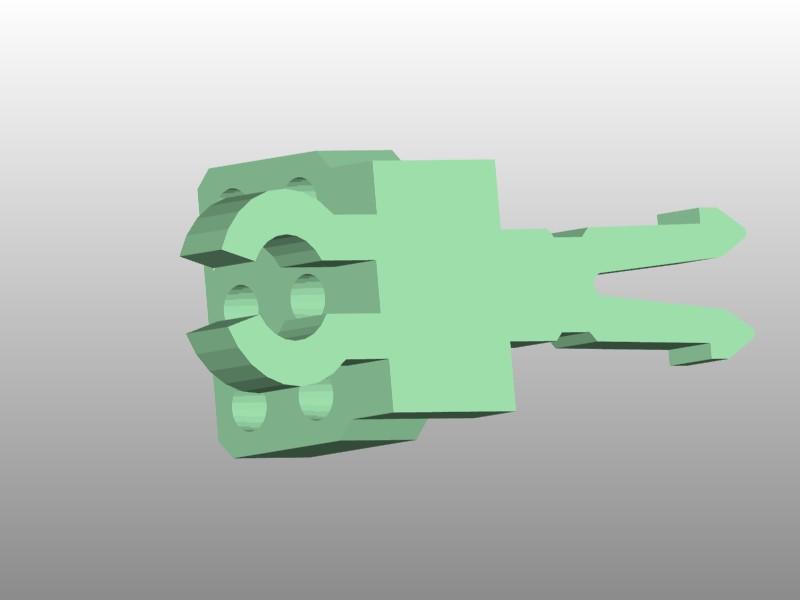

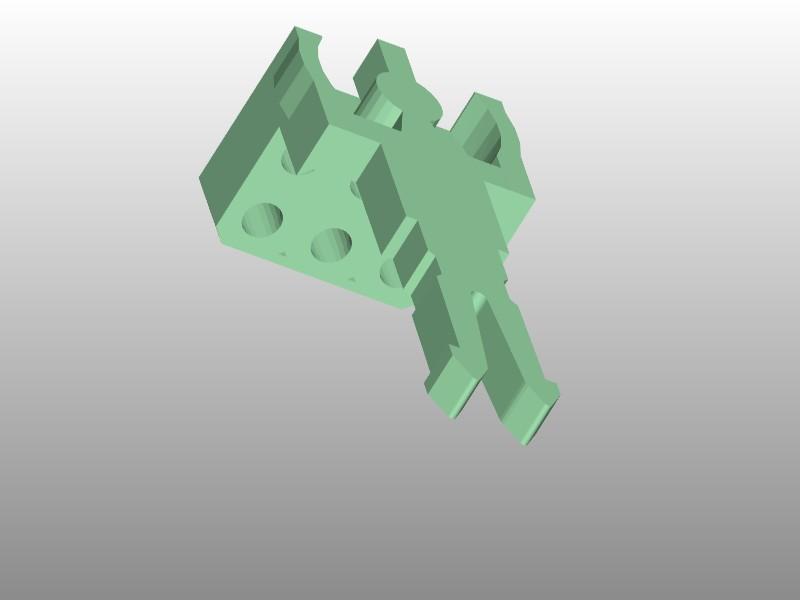

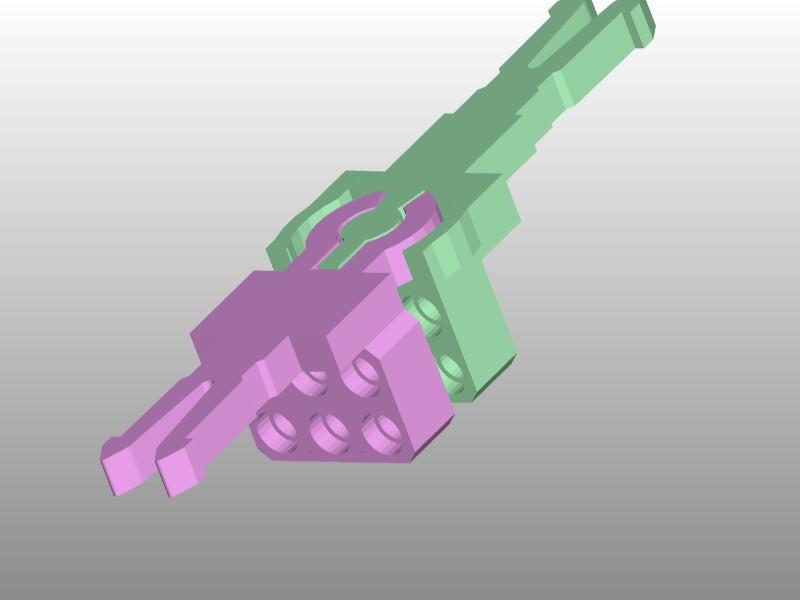

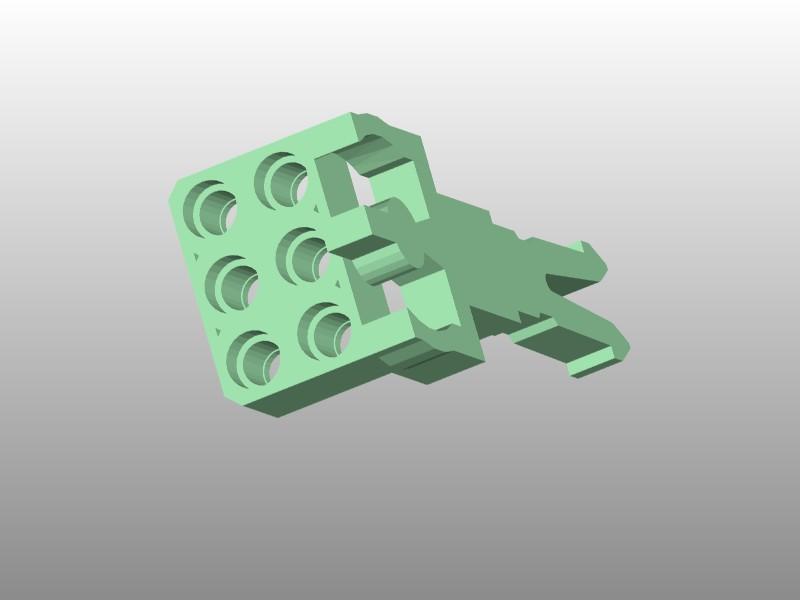

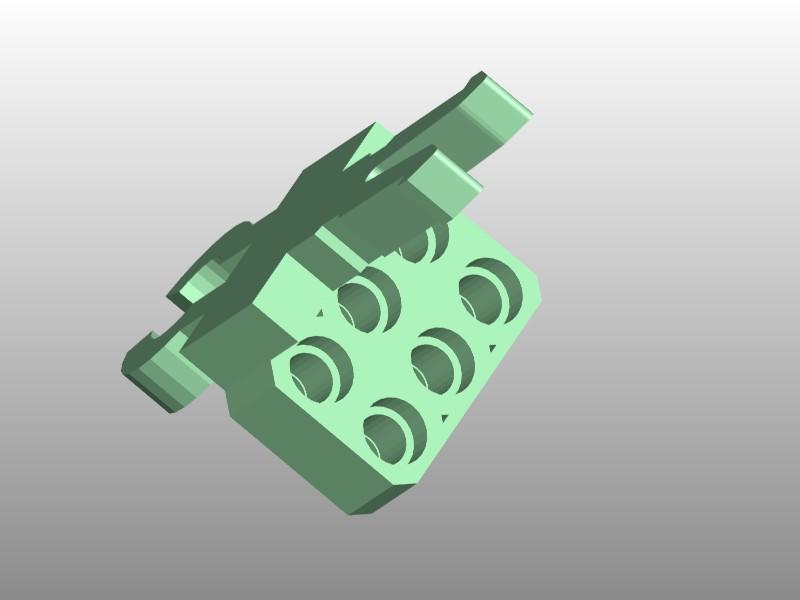

Voor mijn Blokkendoos heb ik wat nieuwe koppelingen gemaakt. Het zijn 6 polige stroomvoerende koppelingen geworden.











Foto's volgen nog. Ik heb ze net binnen en moet ze nog even monteren en foto's maken

Groeten Frits

[fissy]

Hoi Frits,

heb je ook enkele rekeningen gemaakt of het materiaal de krachten kan halen?

is het materiaal elastiek genoeg?

Groet

Bernd

[Frits Westers]

Hallo Bernd

Ik heb geen berekeningen gemaakt. Het materiaal is elastisch genoeg lijkt me.
Ik heb even een paar testjes gedaan door 2 wagons te koppelen en hard over de rails geschoven, toen de achterste wagon in 1 keer gestopt. Ze bleven mooi gekoppeld.

Hier dan een paar foto's

de koppelingen op ware grote en voorzien van de stiftjes

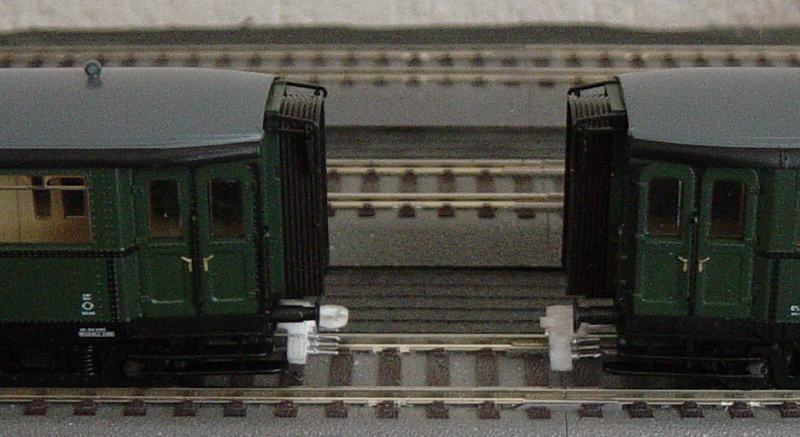

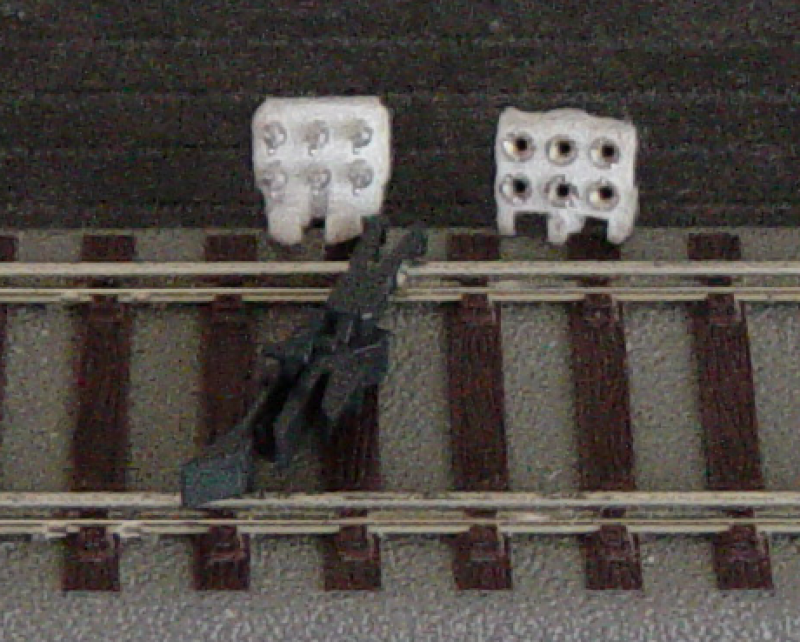

een beetje wazig maar met de orginele Roco koppeling op de voorgrond

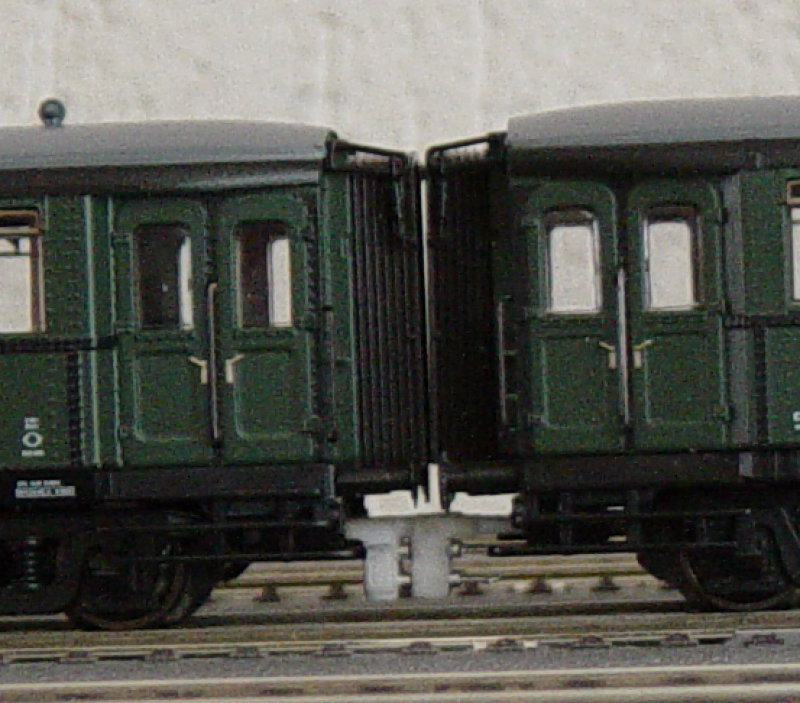

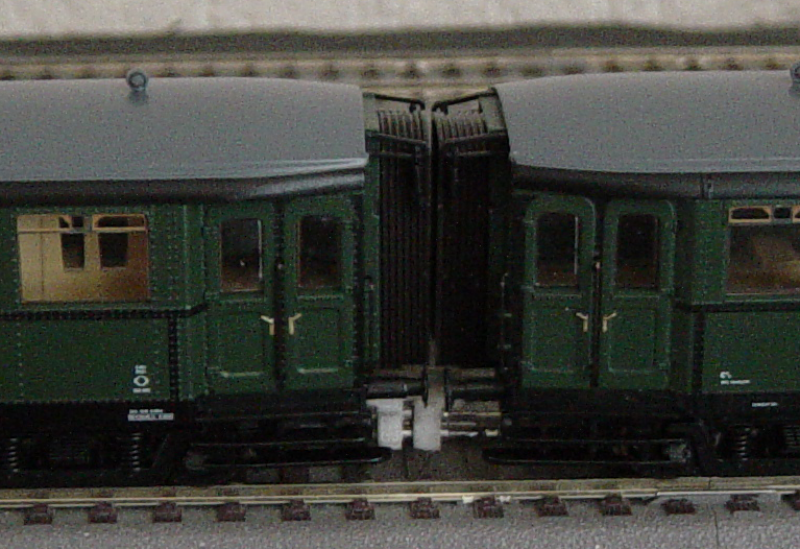

De koppelingen gemonteerd en gekoppeld






Mooi vrij van de grond.

Het koppelen gaat wat zwaar en dat doe ik net als bij de Piko Hondekop, op de kop leggen en dan koppelen en daarna terug op het spoor.

De trein heeft zonder problemen gereden over alle wissels en bochten die ik heb.

Eerdaags als ik wat tijd heb zal ik de draden er aan solderen.

Groeten Frits

[fissy]

Hoi Frist,

heel interessant! Ik ben zeker benieuwd naar de lange-tijd-test.

Groet

Bernd

[Peter Kleton]

 Hallo,
 Het ziet er interessant uit.
 Het aankoppelen gaat goed en blijkbaar is het de bedoeling dat de rijtuigen min of meer permanent gekoppeld zijn.
 Toch heb ik nog een vraag : Is het plastic van de koppeling goed bestand tegen solderen?
Wat gebeurt er, als je in 1 minuut tijd zes draden soldeert?
 Of kan je de stiften in de koppeling drukken, als de draad al gesoldeerd is?
 Dit  laastste bedenk ik nu, bij het intikken.
 Vr Gr, Peter

[Floris Dilz]

op zich blijft de koppeling op de klemkracht van de pinnetjes ook wel hangen, mocht het materiaal niet elastisch genoeg blijken, 3 van die pinnetjes hebben al makkelijk genoeg kracht om een zootje wagons mee te trekken.

[Frits Westers]

Hallo allemaal,


Tot nu toe blijven de koppelingen goed zitten al is dit dan geen lange termijn test. Ik heb er vertrouwen in.

De draden soldeer ik eerst aan de pennetjes en dan worden ze pas door de gaatjes gedrukt. Kunstof in het algemeen kan slecht tegen warmte van een soldeer bout.

Voor de liefhebber heb ik ze bij Shapeways beschikbaar gezet.

Groeten Frits

[marco haringa]

Hallo is het misschien mogelijk om koppelstangen te maken voor N schaal.
En dan gaat het om de oude koppelingsschachten dus nog zonder kinematik.
Dus ik bedoel een min of meer vaste koppeling voor vaste wagonsamenstellingen.

Vaste koppelstangen voor de nieuwe schachten dus met kinematik zijn wel te koop maar volgens mij zijn ze niet te koop voor oudere wagons.

Dit uiteraard om ongewenst ontkoppelen tegen te gaan.

Groetjes marco

[Hans van de Burgt]

Hoi Frits,

Zo te zien gebruik je "White, Strong & Flexible". De mechanische eigenschappen van dit materiaal lijken me uitstekend voor deze koppelingen.

grzz,

Hans

[Frits Westers]

Hallo Marco,

Heb je een foto voor me van de koppelingen welke je bedoeld. En wat is de lengte maat. Wordt denk ik erg klein maar kan in ieder geval even een poging wagen.

Hans, Dat klopt. Bevalt me prima voor dit soort onderdelen. Gebruik het ook voor onderdelen van mijn baggermolen.

Groeten Frits

[Frits Westers]

Hallo Allemaal,

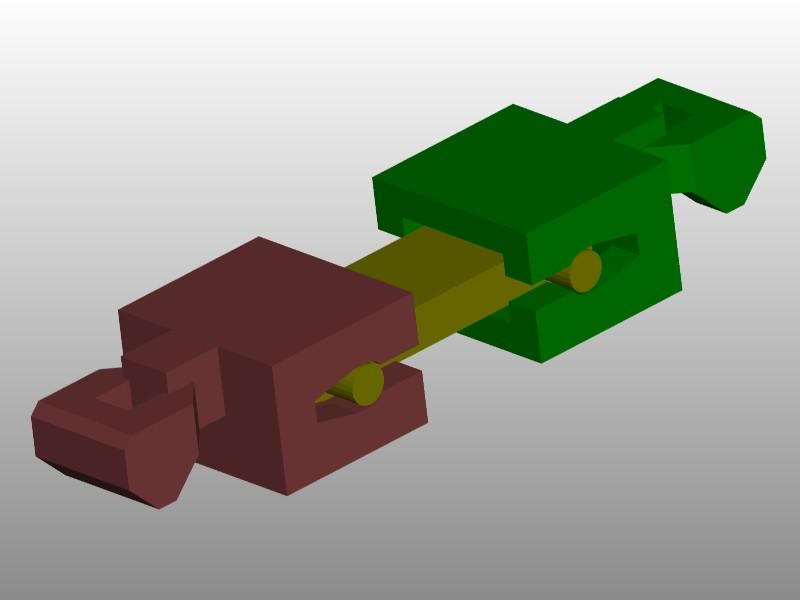

Ik heb even een Fleischmann N karretje de koppeling van gesloopt en aan de hand van die gegevens een koppeling gemaakt.

Kijk even mee.






Als dit de bedoeling is dan kan die bij Shapeways geprint worden.

groeten Frits

[marco haringa]

Ja frits zoiets bedoel ik.
Alleen kan de koppeling zo wel vrij bewegen in de schacht?Voor door de bochten volgens mij niet.
Dat is het nadeel met die oude koppelingsschachten die zitten gewoon vast onder de wagon.

De nieuwe wagons met kinematik daarvan kan de koppelingsschat bewegen in bochten.
Maar wat je getekend hebt had ik ook in mijn hoofd.

Ik heb laatst 27 nieuwe 6 assige erts wagons van roco ( N spoor )  gekocht maar die koppeling waren zo slecht dat ik er een druppeltje plastic lijm in heb laten lopen.
Maar ja dat is eigenlijk niet de bedoeling

[Frits Westers]

Hallo allemaal,

@Marco,

Als je de oude koppelingen bekijkt zie je dat ze door een veertje of en stalen plaatje in het huis op hun plaats gehouden worden. Je kunt ze bewegen, zowel van links naar rechts als van boven naar onder. Je kunt de oude koppelingen d.m.v een ontkoppelrail ook ontkoppelen toch?
De koppen die ik gemaakt heb zijn van dezelfde afmetingen en zouden dus ook de zelfde beweging moeten kunnen maken als de koppelingen die er nu inzitten.

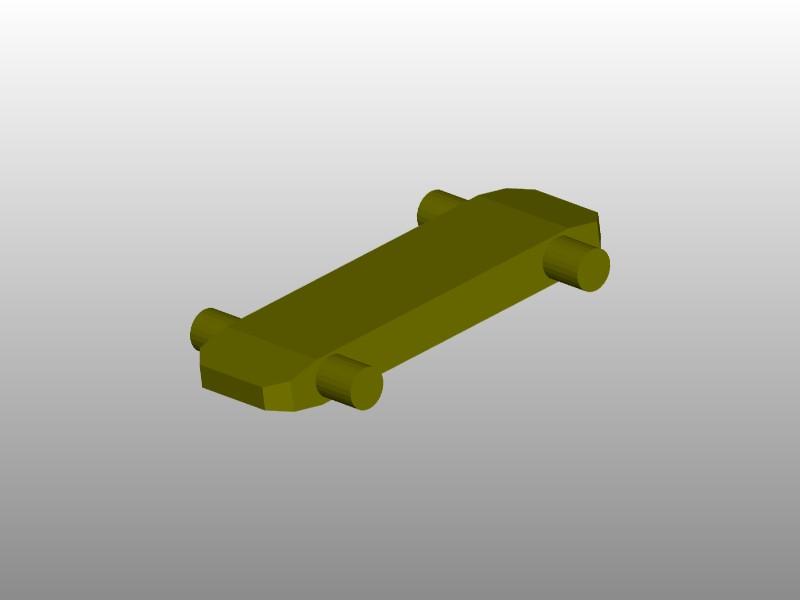

Het enige wat anders is, is de speling op de haken, want die heb ik er afgezaagd en vervangen door een stang.

De stang heeft wel ruimte om van boven naar beneden wat te bewegen.
Theoretisch zou het moeten werken lijkt me.

Groeten Frits

[marco haringa]

Ok frits als de koppen dezelfde afmetingen hebben dan zou het moeten werken natuurlijk.
Wat zijn de kosten voor zo,n setje?

Groetjes marco

[Frits Westers]

Hallo Marco,

Als je nog even geduld heb dan heb ik nog een koppeling gemaakt. Ziet er wat anders uit. Kun je beide proberen.

Binnen een halfuur is die klaar.

Groeten Frits
