Ombouw naar analog

[ger deguelle]

Citaat van: ger deguelle op Vandaag om 09:39:00
dus die 2 loks wat ik heb doe ik weg met het systeem wat er bij hord


Onnodig. Als je wil kunnen die loks met decoder ook analoog rijden. Die instellingen kan je namelijk gemakkelijk wijzigen. Ik ben echter geen expert op het gebied van programmeren met de TMS (want ik heb er geen) maar daar kan het forum wel bij helpen. Die TMS is dan het enige waar je niets meer mee hoeft te doen. Die kan dan de deur uit.

Dit bericht kreeg ik vandag op mijn vraag kan dat?en is het veel werk om de om te bouwen naar analoog .
Als dat mogelijk is dan heb ik weer 2 loks er bij voor analoog .

Goet ger deguelle

[Ronald Halma]

Ger, met alle respekt; in welk draadje? Dit is wel heel erg warrig nu

[Wim Ros]

Waarschijnlijk een antwoord op een PB, over een Te Koop item.
Ger lacht wel, maar wij zijn niet blij.

Mvg
Wim.

[Robert_N-Nm]

Het betreffende draadje.

https://forum.beneluxspoor.net/index.php?topic=18215.msg276530#new

Ik denk dat uit die context meteen duidelijk wordt waarom het gaat.

MvG
Robert

[Marcel (BR643 Talent)]

Zoals Robert in dat draadje ook al zei (en je hier zelf citeert): Als je wil kunnen die loks met decoder ook analoog rijden. Je hoeft dan dus niet eens iets om te bouwen naar analoog. Met de juiste instellingen in de decoder, kan een digitale loc ook gewoon op een analoge modelspoorbaan rijden. Welke instellingen dat precies zijn weet ik zo ook niet, dus daarvoor moet je even in de handleiding van de decoder kijken. Deze instellingen kun je gewoon met het Mobile Station programmeren.

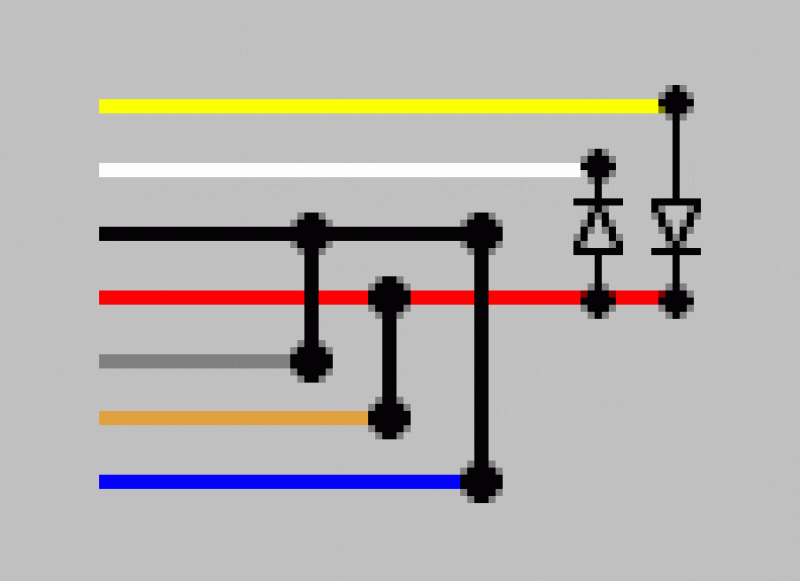

Mocht je toch willen ombouwen (dit geeft vaak wel iets betere rij-eigenschappen analoog), dan moet je de decoder vervangen door een simpel schakelingetje, bestaande uit twee diodes en het doorverbinden van de andere draden naar je decoder:



De gebruikte kleurtjes zijn de standaard NEM kleuren. Het kan zijn dat ze in jouw locje anders zijn (maar dat kan ik zo natuurlijk niet zien), of dat er een decoder met pinnentjes in zit. De blauwe draad is er waarschijnlijk niet.

[ger deguelle]

Hoi allemaal  sorrie voor het onduidelijkheid  van mijn tekst ,maar ik denk dat ik er niet zelf aan begin zo te zien
Maar bedankt voor de mooite hier voor te nemen .

Groet ger deguelle

[Marcel (BR643 Talent)]

Ger,

Simpeler dan dit kan het niet zijn. Zoals ik al schreef hoef je alleen maar in de decoder aan te zetten dat ie ook op analoog moet reageren (bij veel decoders staat dit zelfs al aan, dus probeer het eerst 'ns uit). Dat is echt niet moeilijker dan het adres van de loc veranderen.

Dat schema wat ik gaf is alleen nodig als je echt de decoder er uit wilt halen. Het enige wat je dan moet doen is de stroomafname verbinden met de motoraansluitingen en met de verlichting. Die twee diodes tussen stroomafname en verlichting zijn nodig om te zorgen dat de voor- en achterlichtjes telkens maar in één rijtichting branden.

[Wim Ros]

Gewoon de analoog stekker in de nem-schacht van de lok steken. Dus decoder eruit trekken en de analoog stekker erin steken. Moeilijker is het toch echt niet.

Mvg
Wim.

[Klaas Zondervan]

Wim, het klinkt inderdaad heel makkelijk. Maar ik kan nergens vinden over welke locs het gaat, dus hoe weet jij dan dat er een NEM-aansluiting in zit?

[ger deguelle]

Het gaat om de volgende loks :
v200.1/br221 en de br 03

groet ger

[Wim Ros]

Van het merk minitrix toch Ger??? Blijft lastig om complete info te verstrekken.

Mvg
Wim.

[Robert_N-Nm]

Hoi,

@Wim en de rest van de kijkbuiskinders: Ik zal ff proberen te verduidelijken op basis van wat ik weet uit het eerdere draadje...

Het betreft de DB V 200.1 en de DB BR 03 uit startset 11120 van minitrix. De loks zijn derhalve afkomstig uit een digitale startset en worden vanaf de fabriek met een decoder geleverd (geen analoog stekker aanwezig, en volgens mij gesoldeerd op de print vanaf de fabriek).

Mijn eerdere advies was het programmeren van de decoders voor analoog bedrijf (mede vanwege het eerder genoemde). Met een Sx-centrale kan ik dat bijna met m'n ogen dicht (zet ik gewoon snelheidsparameter (V) op 0 en hoppa. Het probleem; ik heb geen TMS maar een CC2000/LCH2000 dus ik ken de methode om dit grapje uit te halen niet voor de TMS. Vandaar dat ik adviseerde om het even te vragen op het forum.

MvG
Robert

[HansQ]

Ger,

Als het van origine analoge loks zijn waar iemand zelf een decoder in heeft gezet moet je proberen erachter te komen wat het voor decoders zijn en of ze ook analoog kunnen rijden. Als dat niet lukt is het waarschijnlijk het ebste de decoder eruit te slopen. Als het een lok is met een NEM schnitstelle kun je er dan een adaptertje inzetten dat de decoder vervangt waardoor deze analoog gaat rijden, misschien zitten die dingen er nog bij? Als de decoder er ingeslodeert is wordt het interessant voor iemand die hier vestand van heeft...

Als het van origine digitale Minitrix loks zijn van voor een jaar of 4-5 terug dan zit er waarschijnlijk een Minitrix 66836 decoder of equivalent is, dat is dezelfde als de DHL100 en de SLX830. Vanf de fabriek is zo'n lok analoog en pas alsie vor Selectrixwordt geprogrammeerd wordtie digitaal en wil dan niet meer analoog rijden. Terugprogrammeren naar analoog kan door de snelheids CV op 0 te zetten (zie handleiding decoders 66836/DHL100/SLX830). Het kan ook zijn dat er in een lok met NEM schnitstelle naderhand zo'n decoder is gezet.

Als het een meer recente van de fabriek uit digitale Minitrix lok is dan zit er een Minitrix 66838 decoder in, equvalenten DHL160 en SLX870. Hieraan hoef je niets te doen, want deze decoders detecteren zelf of ze op een analoge of digitale baan staan. Behalve Selectrix en analoog kunnen ze ook nog DCC, dus ik zou deze decoders altijd gewoon laten zitten. Als de loks recent zijn omgebouwd en ze heben een standaar NEM schnitstelle is de kans groot dat er zo'n decoder in zit.

Advies:
Kijk eerst of de loks analoog willen rijden (wel goed schoonmaken enzo, zodat er geen mechanische problemen zijn).
Als dat niet lukt, openhalen en kijken wat erin zit, en eventueel proberen met een Selectrix centrale terug te zetten naar analoog.
Als dat niet wil lukken, decoder eruit en analoog maken, dit zal altijd mogelijk zijn bij grotere loks.

succes,

[Klaas Zondervan]

Het betreft de DB V 200.1 en de DB BR 03 uit startset 11120 van minitrix. De loks zijn derhalve afkomstig uit een digitale startset en worden vanaf de fabriek met een decoder geleverd (geen analoog stekker aanwezig, en volgens mij gesoldeerd op de print vanaf de fabriek).

Volgens de site van Trix zitten in deze set de BR003 en de BR221. Ga je verder spitten op die site, dan zie je dat alle varianten van de 003 en de 221 een 6-polige NEM-aansluiting hebben. Zouden de decoders in die set dan ineens op de print gesoldeerd zitten?

[HansQ]

Ik heb zelf een paar loks zoals de krokodil en de glaskast van Minitrix waar specifieke printjes in zetten waar volgens mij dus gewoon een equivalent van de 66836/DHL100 op zitten. Dus specifiek voor die lok gemaakt. De recente Köfjes van Minitrix hebben volgens mij een op de 66838/DHL160 gebaseerde specifieke decoder voor dat 6 volt motortje wat erin zit. Ik heb ook een nieuwe 3/6 stoomlok met geluid waar naar ik aanneem een nieuwere generatie (21-polige?) decoder in zit, maar ik ga 'm niet openmaken voordat ik er echt een noodzaak toe zie...

Ik kan me dus heel goed voorstellen dat er in een startset lok ook een specifieke print zit, dat is bij grote aantallen goedkoper dan een NEM stekker met losse decoder. Maar dat zou dan een 66838/DHL160 moeten zijn, want ze zijn Selextrix/DCC compatible volgens de startset documentatie.
Dus: ik ga ervan uit dat die loks gewoon moeten kunnen rijden op een analoge baan. Als dat niet lukt is er wat geks aan de hand...
