wat doe ik fout (s88 en keerlus)

[Dennis H0]

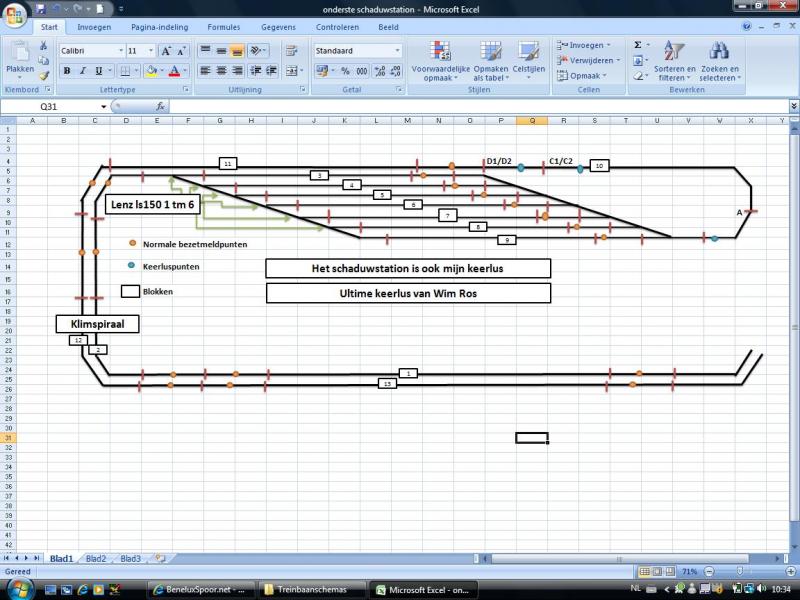

ik heb volgens dit schema alles aangesloten.....het vertrekstuk van blok 11 valt elke keer stil

ik gebruik de spullen van wim ros en heb alles volgens schema aangesloten, het enige stukje wat op de een of andere manier geen spanning krijft is het vertrekpunt bij blok 11

zie ik nu iets over het hoofd ?

[R Fongers]

Wat bedoel je met valt stil, kortsluiting of geen spanning?

In het eerste geval moet je de draden van 11 omdraaien, in het 2de geval moet je toch kijken of je niets vergeten bent aan te sluiten

Rob

[Wim Ros]

Meten is weten.

Mvg
Wim.

[Dennis H0]

Ik heb op het moment dat ik het stuk in rij geen spanning meer, het blok heeft het tegenovergestelde aan isolatiepunten aangezien het omgedraaid is.
Ik heb de terugmelders die op dat stuk zit op andere delen geprobeerd maar daar doet alles het gewoon.
Als ik mijn terugmelder er af haal en gewoon spanning op de baan zet dan doet hij het ook gewoon.

De trein komt uit een volledig geisoleerd deel en de delen daarna zijn in principe allemaal hetzelfde, dus ik kan er niet bij waarom alleen dit deel het niet doet.

Volgens mij klopt mijn schema, of zie ik het verkeerd ?

[Sander]

het vertrekpunt bij blok 11

Welk gedeelte is dit precies, met de rijrichting mee gekeken, is dat dan de eerste melder, het tussenstuk, of de tweede melder?

Maken alle railschoentjes goed contact?

mvg,
 Sander

[Dennis H0]

het is de stuk na d1/d2

ik heb ook alle railcontacten al nagekeken en die zitten ook allemaal goed, als ik hem gewoon spanning geef zonder gebruik te maken van de terugmelder loopt hij prima.

[Wim Ros]

Is het spoor na D1/D2 misschien aan beide zijden geisoleerd. Oftewel heb je de gemeenschappelijke retour onderbroken?

Mvg
Wim.

[Dennis H0]

blok D1 / D2 is volledig geisoleerd, daarna alleen de zijden waar de terugmelders zitten.

[Wim Ros]

Dan zul je moeten meten met een multi-meter, of het gewoon aansluiten zoals het moet. Daar wij niet door ons beeldscherm heen kunnen zien wat jij aan het doen bent, en je ook geen aansluitschema hebt geplaatst, blijft het voor ons koffiedik kijken. Het stuk na D1/D2 is de normale baan, dus sluit dan dan als zodanig aan. Dus zoals je alle andere secties hebt aangesloten. Sorry maar meer kan ik er niet van maken. Oftewel dit deel van je baan heeft niets meer met de keerlus te maken.

Mvg
Wim.

[Dennis H0]

Ik snap je reactie wim, ik snap er zelf ook niks van. Zat geprobeerd om te kijken waar de fout zit vandaar dat ik mijn vraag nu hier stel.

Maar het klopt toch dat na mijn keerlus mijn isolatie stukken het tegenovergestelde van mijn schaduwstation moet zijn ( dit omdat mijn keerlus dit omgedraais heeft)

Ik zal alles nog eens grondig bekijken om te zien wat ik vergeet.


MVG

[Wim Ros]

Dennis

Aan welke kant ga je nu verder met de geisoleerde sectie, aan de kant van D1 of aan de kant van D2.

Mvg
Wim.

[Dennis H0]

in mijn geval is dat op de railstaaf waar D2 op zit, dat is bij aan de bovankant de buitenste railstaaf.
Dus alle opvolgende isolatiestukken zitten aan de bovenste railstaaf.

Ik begin bij A bij de binnenste railstaaf

[Wim Ros]

En komt dat overeen met het aansluit schema?

Mvg
Wim.

[Dennis H0]

Zover ik kan zien heb ik hem aangesloten volgens jouw schema's

Ik heb ook even een andere aangepaste s88 kaart van je geprobeerd en die geeft hetzelfde probleem, dus ik doe iets fout ja.... maar wat dat weet ik niet

[Wim Ros]

Dennis een enkel ja of nee of voldoende. Stoppen met denken, en doen wat er gevraagd wordt.

Mvg
Wim.
