BNLS-Werkspoor - Ombouwen DC > DCC Roco 1601

[JAB van Ree]

OK volgende stap : we gaan zorgen dat de lok weer kan rijden :

Eerst nog even de print "vlak" maken door de messing lippen rechts voor de stroomafnemers en het rechter lampje te verwijderen (afslijpen is het mooist, maar maak het daarna goed schoon, anders afknippen). Dan kunnen we daar straks de decoder met dubbelzijdig tape bevestigen als al het andere gebeurd is.

• De rechter draad die je verlengd heb soldeer je vast bij het blauwe nummer 1 (wel op lengte maken, lussen zeker niet in de buurt van de cardan-as laten liggen)
• De linker losse draad draad soldeer je vast bij het blauwe nummer 2
• Vervolgens soldeer je de decoderdraden grijs, oranje, zwart en rood bij de stippen van die kleur, als het niet duidelijk is laat het even weten

Na deze werkzaamheden even een foto posten (je mag nog wel iets verder op de print inzoomen, alles eromheen is overbodig), controleren we even of het klopt en dan kun je de lok gaan testen. Eerst in de programmeermode op een programmeerspoor zodat *ALS* het niet goed is de decoder niet meteen doorbrand.

[Bart Mestrom]

Eerst nog even de print "vlak" maken door de messing lippen rechts voor de stroomafnemers en het rechter lampje te verwijderen (afslijpen is het mooist, maar maak het daarna goed schoon, anders afknippen).

Dat snap ik even niet

[Hans sprinter]

Jan-Albert bedoeld hiermee dat alle opstaande koperen stukken eraf moeten.

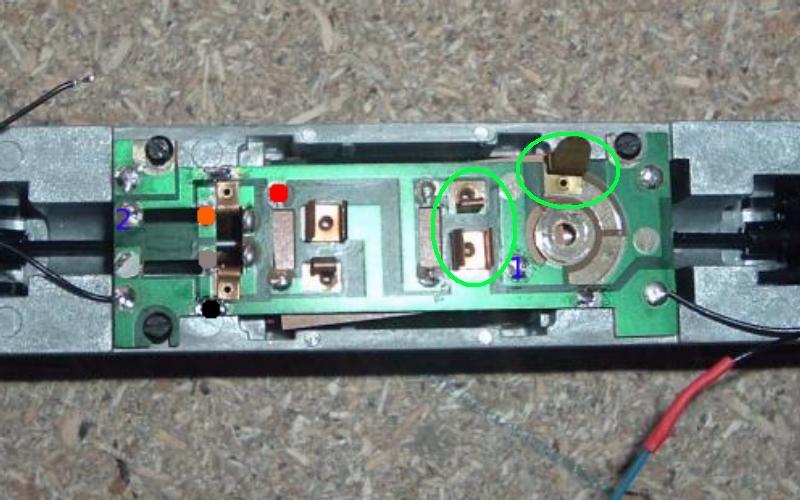

(groen omcirkeld in de onderstaande tekening)
Je kunt ze door heen en weer te wrikken ook afbreken, maar afslijpen is inderdaad handiger.
Als je dan van de zijkant af kijkt zie je geen uitsteeksels meer op de print opstaan. Groetjes Hans.

[Wim Ros]

Eigenlijk begrijp ik niet zo goed, waar al dat gesloop nu voor nodig is. Laat die schakelaar en dat lipje voor de bovenleiding gewoon zitten, zit geen mens in de weg.

Mvg
Wim.

[Hans sprinter]

Wim, klopt, ik laat de bovenleiding schakelaar altijd gewoon zitten,
maar Jan-Albert zal er vast een bedoeling mee hebben, gezien hij alleen van het rechter lampje de houder laat weghalen.
( Ik laat zelfs gewoon beide lampjes gewoon zitten en dim de lichtfunctie met CV63 naar 4 ipv 7(ESU))
Hans

[henk]

Zo te zien is het de bedoeling om de decoder op de print te kleven, zodat er niet in het chassis hoeft te worden gefreesd. Dan zit het spul wel in de weg.
Van belang is nog dat er nieuwe lichtsetjes zullen worden gebruikt. Wie de oorspronkelijke verlichting wil gebruiken moet de lippen voor de lampjes natuurlijk laten zitten. Volgens mij zitten de lichtgeleiders dan ook in de weg, zodat het erg lastig wordt om de decoder op de print te kleven.

[Hans sprinter]

Henk, geen probleem, je kunt een deceoder er net nog op kwijt, naast de print.
Is mij althans wel met een oude 1600 gelukt en LOPI basic.(3x)
Greetz, Hans

[henk]

Ja, maar dan vind ik de hier gekozen oplossing toch netter. Bovenleidingschakelaar zonder functie? Weg termee.

[Bart Mestrom]

Ik ga vanavond verder. Ik zal nu mijn functie moeten gaan vullen als zwarte piet hier in Maasbracht. Wel leuk zo'n middagje vrij van school.

[JAB van Ree]

Even heel snel vanaf het werk :
Henk heeft gelijk : mijn idee was daar de decoder te monteren. Aangezien Bart digitale verlichting van Ton vd Weert heeft zijn de houders niet meer nodig. Bovenleiding schakelaar ook niet, door omsolderen stroomtoevoer is die overbodig.

Dit is volgens mij de meest nette manier en voor een beginner meest begrijpelijk. Zodra Bart het in de vingers heeft kan hij bij volgende loks zijn eigen methode ontwikkelen.

[Bart Mestrom]

Ik ben nu de soldeerbout aan het warmstoken, dus ik kan dadelijk weer een foto posten.

[Bart Mestrom]

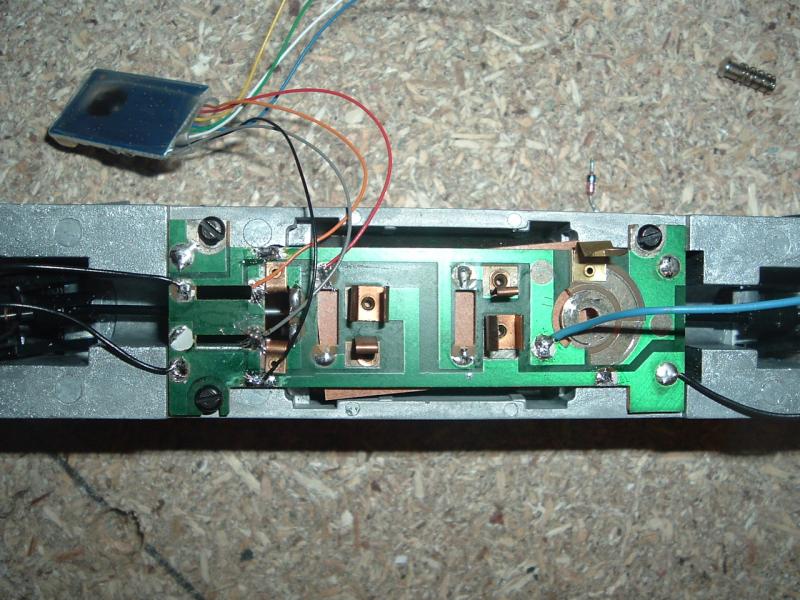

Ik heb de draden gesoldeerd. Maar ik heb die lipjes nog niet weg gehaald. Misschien wel of niet.

[JAB van Ree]

Ziet er goed uit Bart!
Voor het testen wit, geel, groen en blauw allemaal even apart isoleren door een plakbandje om ieder losgesoldeerd draadeind te doen ter voorkoming van kortsluiting.

Kan nu de lok op het programmeerspoor, kijken of je CV8 kunt uitlezen (zou 151 moeten wezen, ESU manufacturer ID)
Als dat ook goed gaat kan je de lok op de baan zetten en de eerste meter laten rijden.

Ik heb even de beschrijving van Ton's set niet bij de hand, morgenavond denk ik verder met de verlichting.

[Bart Mestrom]

Ik heb de CV uitgelezen, maar er klopt iets niet.

Als ik geen loc erop heb staan, krijg ik "8" en als ik die loc erop zet, krijg ik ook "8".

[JAB van Ree]

Hmmm welk type centrale? Normaal zonder lok hoor je een error te krijgen.... wat als je die Piko BR215 uitleest, dan wel 151?
