Aansluiting Viessmann 5233 decoders

[Peterspoor]

Ik heb 3 stroomkringen op mijn baan. Voor de eerste stromkring gebruik ik 7 V5233 decoders. Ik heb twee vragen:
1. mag ik per stroomkring een oneven aantal V5233 aansluiten?
2. ik gebruik van decoder 7 maar 4 plekken, kan ik deze decoder dan als eindpunt gebruiken?

m.vr.gr.

Peter

[Wim Ros]

Het aantal stroomkringen heeft niets te maken met het aantal terugmeldmodules. Ook maakt het niet uit of alle punten gebruikt worden.

Mvg
Wim.

[Peterspoor]

Ik dacht dat je altijd een even aantal zou moeten gebruiken. Ik stelde de vraag ook, omdat mijn IB bij aansluiting op stroomkring 1 oververhit geraakt. Ik heb alle 7 decoders op de digitale stroom aangesloten en onderling doorgelusd. De laatste dus niet verder daar eindigt de stroomtoevoer en aarde. Ik heb alle aansluiting van mijn blokken gecheckt en dat lijkt allemaal in orde.


[Wim Ros]

Dan zit er dus simpelweg iets niet juist aangesloten.
Alleen van het aansluiten zal de IB niet oververhit raken. Je maakt dus ergens kortsluiting, en je hebt denk ik last van een te grote overgangsweerstand in je rails aanssluitingen, want normaal gesproken moet de kortsluitbeveiliging aanspreken.

Mvg
WIm.

[Peterspoor]

Beste Wim

IK heb al mijn blokken met 0,5 tot 0,75 mm2 draad aangesloten en mijn blokken aan de stroomtoevoerzijde met plastic railschoentjes geïsoleerd. Heeft u een tip voor doormeten van mijn aanslutingen?
In ieder geval al bedankt voor de reactie.

m.vr.gr.

Peter

[Wim Ros]

Peter, gebeurd het oververhit raken met loks op de baan of zonder loks op de baan?
Je spreekt over 3 stroomkringen, zijn dat 3 boosters?

Mvg
Wim.

[Peterspoor]

Beste Wim,

Het gebeurt al zonder loks op de baan. Ik heb 3 stroomkringen (2 al aangelegd) en 3 boosters. Per stroomkring voorzie ik de V5233 decoders van stroom en komen de draden uit de blokken van die stroomkring naar de V5233 decoders. Ook heb ik per stroomkring de wissels met wisseldecoders aangesloten.

m.vr.gr.

Peter

[ReesCees]

Peter,

Neem donderdag een schema mee!

Kees-jan

[Wim Ros]

Beste Wim,

Het gebeurt al zonder loks op de baan. Ik heb 3 stroomkringen (2 al aangelegd) en 3 boosters. Per stroomkring voorzie ik de V5233 decoders van stroom en komen de draden uit de blokken van die stroomkring naar de V5233 decoders. Ook heb ik per stroomkring de wissels met wisseldecoders aangesloten.

Dan sluit je dus iets niet goed aan, wat is zonder bedradingsschema of kijkje terplaatse niet te achterhalen van achter het beeldscherm. Dus nog meer informatie. En even meten met een metertje zal ook kunnen helpen. Ten minste als je weet wat je meet.

Mvg
Wim.

[Peterspoor]

Beste Wim,

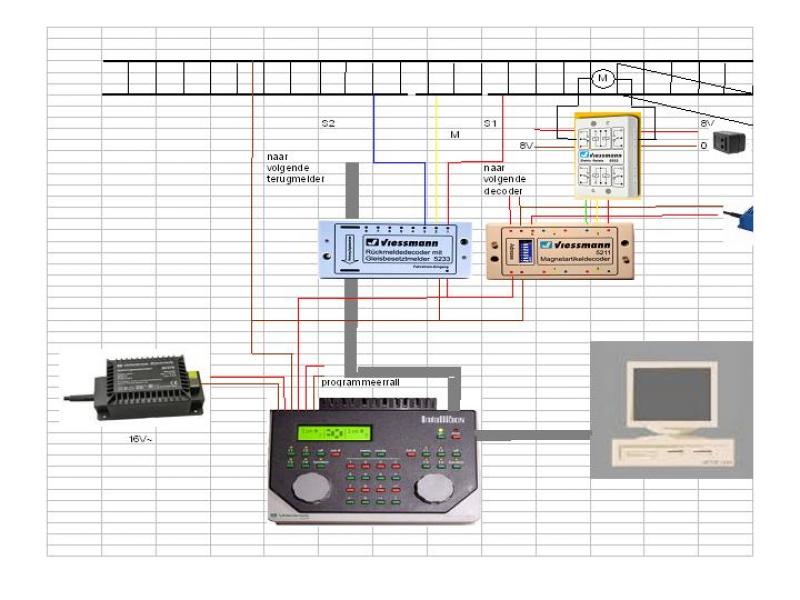

Hierbij mijn aansluitschema. Elke volgende 5233 is met rode/bruine draad doorgelusd. Elke stroomkring heeft zijn eigen V5233 en wisseldecoders.

m.vr.gr.

Peter

[Peterspoor]

Het plaatje!

https://images.beneluxspoor.net/bnls/Bedrading_1.jpg

m.vr.gr.

Peter

[Klaas Zondervan]

Peter, je had het over 3 stroomkringen. Maar ik zie er maar één in je plaatje. Of begrijp ik niet goed wat je met stroomkringen bedoelt?

[Peterspoor]

Beste Klaas,

Dit schema is voor 1 stroomkring. De andere 2 zien er eender uit. De boosters zijn daarbij met een aparte kabel doorverbonden met de IB en elke booster heeft zijn eigen trafo voor de digitale spanning.

m.vr.gr.

Peter

[Klaas Zondervan]

Okee, maar je zorgt er toch wel voor dat de uitgangen van de boosters niet met elkaar verbonden zijn?

[Peterspoor]

Elke booster zit aan een eigen stroomkring.

m.vr.gr.

Peter
