Auteur Topic: ESU FX30 decoder in stuurstand Roco TEE  (gelezen 9551 keer)

Klaas Zondervan

  • Offline Offline
  • Berichten: 26633
    • Pagina van klaas
Re: ESU FX30 decoder in stuurstand Roco TEE
« Reactie #30 Gepost op: 28 October 2008, 13:41:41 »
Een ompoolschakeling is ook niet echt moeilijk, maar het zijn weer extra componenten die je ergens kwijt moet.
Dat printje strippen en opnieuw inrichten lijkt mij toch handiger.

En inderdaad, een vergelijking met de print in de andere kop is ook interessant.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

Coen Burki

  • Offline Offline
  • Berichten: 754
Re: ESU FX30 decoder in stuurstand Roco TEE
« Reactie #31 Gepost op: 28 October 2008, 13:42:34 »
Kan het berekenen van de weerstandswaarden niet andersom.Ik bedoel welke waarde moeten de led's hebben bij de reeds gemonteerde weerstanden.
Coen.

Klaas Zondervan

  • Offline Offline
  • Berichten: 26633
    • Pagina van klaas
Re: ESU FX30 decoder in stuurstand Roco TEE
« Reactie #32 Gepost op: 28 October 2008, 13:46:49 »
Coen, dan zul je eerst de weerstandswaarden met zekerheid moeten vaststellen. Die weerstand op de achtyerkant, daar ben ik niet helemaal zeker van, en die twee ronde zwarte dingen op de voorkant ook niet. Dus die moet je dan eerst meten om het zeker te weten.
Maar ik vrees dat je verder weinig keus hebt. Er zijn maar een paar leds die aan de eisen voldoen, dus daar moet je dan de zaak toch op aanpassen.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

br194

  • Offline Offline
  • Berichten: 328
  • Zie geen problemen, alleen uitdagingen.
Re: ESU FX30 decoder in stuurstand Roco TEE
« Reactie #33 Gepost op: 28 October 2008, 14:57:36 »
Er zitten 2 andere voorschakel weerstanden op de zwarte dingen met de gekleurde kringen....
Ik kan het mis hebben maar die dingen die je bedoel zijn naar mijn idee ook diodes en anders is het een spoeltjes. De rede hiervan ontgaat mij even.
Overigens is er ook nog een kleine condensator LED geplaatst op de print, deze zit tussen de weerstand arrays in.
Indien het spoeltjes zijn lijkt het wel of ze een soort filtertje hebben toegepast.
Het enige wat ik zou kunnen bedenken dat dit een soort HF ontkoppeling zou moeten zijn.
Wat betreft de witte leds, kijk even bij " Aanbiedingen"  (links hiervan).
Daar worden leds aangeboden tegen schappelijke prijzen en dat zijn volgens de omschrijving ook leds van het type 1206 (is een SMD maatvoering code).
Naar mijn idee zijn de LED's wat kleiner en zou eerder een 804 of een 603 in aanmerking komen.(resp 2,8x1,2 en 1.6x0,8mm).
Afgaand op de weerstandswaarde aan de achterzijde (10K) zou het bovendien gaan om de zogenaamde " low current LEDS".
Deze hebben doorgaans aan een stroom van 2mA voldoende om het maximale licht te geven.
Kortom, witwarme low current SMD LED's in 804 of 603 uitvoering zou een goede vervanger moeten zijn.

Willem
« Laatst bewerkt op: 28 October 2008, 16:07:45 door Willem »

Klaas Zondervan

  • Offline Offline
  • Berichten: 26633
    • Pagina van klaas
Re: ESU FX30 decoder in stuurstand Roco TEE
« Reactie #34 Gepost op: 28 October 2008, 15:15:27 »
Overigens is er ook nog een kleine condensator geplaatst op de print, deze zit tussen de weerstand arrays in.
Dat is geen condensator, maar de derde witte led.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

henk

  • Online Online
  • Berichten: 22499
Re: ESU FX30 decoder in stuurstand Roco TEE
« Reactie #35 Gepost op: 28 October 2008, 15:39:44 »
De gemakkelijkste oplossing is een functiedecoder die kan ompolen. Er stond me bij dat die er waren, maar je zoekt natuurlijk altijd exotischer dan nodig. De huidige Lenz functiedecoder LF101XF kan het volgens de gebruiksaanwijzing. Kwestie van CV49 aanpassen. Daarna kun je de verlichting op de gebruikelijke uitgangen voor kop- en sluitverlichting aansluiten. Die twee uitgangen polen zich ten opzichte van elkaar om.
Mogelijk zijn er meer decoders die dit kunstje beheersen.

Daar heeft Coen nu even ook niets aan, maar voor de meelezers mogelijk van belang.
Het is heel Nederlands om iets heel Nederlands te vinden.

br194

  • Offline Offline
  • Berichten: 328
  • Zie geen problemen, alleen uitdagingen.
Re: ESU FX30 decoder in stuurstand Roco TEE
« Reactie #36 Gepost op: 28 October 2008, 16:08:44 »
Was een beetje moeilijk te zien, maar is inderdaad een LED  :-X

Willem

Klaas Zondervan

  • Offline Offline
  • Berichten: 26633
    • Pagina van klaas
Re: ESU FX30 decoder in stuurstand Roco TEE
« Reactie #37 Gepost op: 28 October 2008, 16:27:48 »

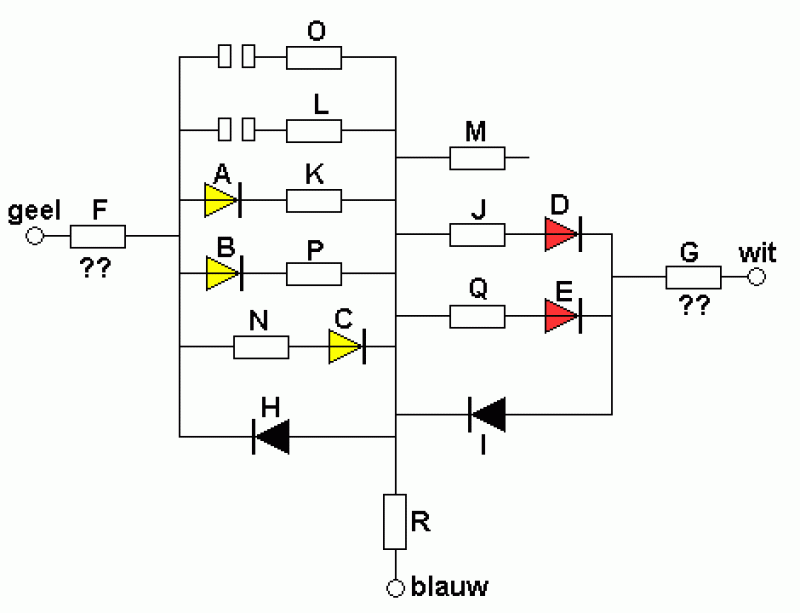

Ben even aan het painten geweest. Wellicht dat iemand nog op een slim idee komt.


https://images.beneluxspoor.net/bnls/TEEschema.gif


https://images.beneluxspoor.net/bnls/TEEprintplaat.jpg
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

Klaas Zondervan

  • Offline Offline
  • Berichten: 26633
    • Pagina van klaas
Re: ESU FX30 decoder in stuurstand Roco TEE
« Reactie #38 Gepost op: 28 October 2008, 16:48:20 »

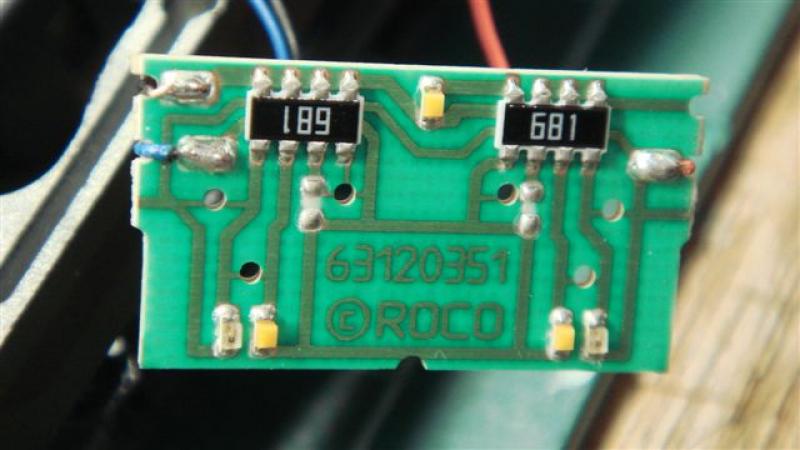

En hier een foto van Coen van de print aan de andere kant.
De leds en de weerstandsarrays op dezelfde plaats, maar het sporenverloop verschilt nogal wat.


https://images.beneluxspoor.net/bnls/Afbeelding_245.jpg
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

Evert M

  • Offline Offline
  • Berichten: 129
Re: ESU FX30 decoder in stuurstand Roco TEE
« Reactie #39 Gepost op: 28 October 2008, 18:39:17 »
Ik zie het niet.

De tweede 'coen' is een gewone print uit een digitaal bedrijf zo te zien.
Dr draden zitten op een andere plaats en de eerste weerstanden zitten er niet tussen die nummer G en F hebben

Verder ontbreken de diodes I H maar als je de banen vergelijkt klopt het nog steeds. Zo moet ongeveer je printverloop ook worden en dit had ik ook bedacht door kleine aanpassing zie eerdere post op Pagina 1.

De 2 diodes eruit en evt smd ledjes omsolderen. Dit is de makkelijkste weg

Alleen is het idd even kijken wat de doen met G en F... Of doorverbinden of te vervangen door iets anders of....

br194

  • Offline Offline
  • Berichten: 328
  • Zie geen problemen, alleen uitdagingen.
Re: ESU FX30 decoder in stuurstand Roco TEE
« Reactie #40 Gepost op: 29 October 2008, 10:08:22 »
De weerstand aan de achterzijde is bij nader inzien geen 10K maar 330 ohm/1%.
De toegepaste LED's is dus waarschijnlijk ook geen low current type.
Het schema van Klaas maakt gelijk een een hoop duidelijk.  ;)
Gezien de "nieuwe" print denk ik dat deze extra weerstand "R" en onderdelen "F"  en "G" in het schema van Klaas achterwege kunnen blijven.
Waarschijnlijk wordt deze print in meerdere modellen gebruikt want er kunnen ook LED' geplaatst worden bij de weerstanden "O" en "L" in het schema van Klaas.
Dit is op beide printen te zien, er zijn twee lege plaatsten op de print onder de weerstand arrays zichtbaar.
En ik ben het met Evert eens, diodes verwijderd en LEDS omdraaiien is verreweg het makkelijkst.
Ik vraag mij overgens af: Coen werkt die andere print dan wel goed?

Willem

Klaas Zondervan

  • Offline Offline
  • Berichten: 26633
    • Pagina van klaas
Re: ESU FX30 decoder in stuurstand Roco TEE
« Reactie #41 Gepost op: 29 October 2008, 10:58:37 »
De weerstand aan de achterzijde is bij nader inzien geen 10K maar 330 ohm/1%
Aha, ik vond 10k ook nogal veel. Ik heb de kleurcode vanaf de verkeerde kant gelezen.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

henk

  • Online Online
  • Berichten: 22499
Re: ESU FX30 decoder in stuurstand Roco TEE
« Reactie #42 Gepost op: 29 October 2008, 11:38:13 »
Bij gebruik van low current leds zou 10 K heel logisch zijn geweest. Maar is kennelijk niet.
Ben het er niet mee eens dat het omdraaien van de leds nou de gemakkelijkste oplossing is. Het is lastig om smd-leds los te solderen zonder ze te vernielen. Coen heeft dat advies opgevolgd en moet nu op zoek naar nieuwe leds.

Het gemakkelijkst zou mijns inziens zijn geweest een Lenz functiedecoder aanschaffen.
Op twee staat bij mij het printje met soldeerbout en slijpschijfje reorganiseren zonder de leds om te draaien.
Het is heel Nederlands om iets heel Nederlands te vinden.

Klaas Zondervan

  • Offline Offline
  • Berichten: 26633
    • Pagina van klaas
Re: ESU FX30 decoder in stuurstand Roco TEE
« Reactie #43 Gepost op: 29 October 2008, 12:02:15 »
Bij gebruik van low current leds zou 10 K heel logisch zijn geweest. Maar is kennelijk niet.
Dat was mijn gedachte ook, maar op de site van Conrad kom ik geen low-current leds vinden in deze uitvoering. Allemaal 15 of 20mA. Dus toen begon ik te twijfelen aan mijn leesvaardigheid voor wat kleurcodes betreft.

Citaat
Op twee staat bij mij het printje met soldeerbout en slijpschijfje reorganiseren zonder de leds om te draaien.
Dat zou mijn voorkeur zijn. De printsporen op stategische plaatsen onderbreken en met draadjes de boel opnieuw doorverbinden. Zo ongeveer als Gerrit het liet zien. Alleen zou ik iets dunner daad gebruiken.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

Coen Burki

  • Offline Offline
  • Berichten: 754
Re: ESU FX30 decoder in stuurstand Roco TEE
« Reactie #44 Gepost op: 29 October 2008, 12:18:43 »
Beste Heren,
De print in het motorrijtuig werkt goed.Deze is vanaf de fabriek direct aangesloten aan de geinstalleerde ESU sound decoder. Mijn voorkeur voor een ESU functiedecoder is gelegen in het feit dat bij lichtwisseling een dimeffect kan worden ingesteld, hetgeen ik bij de motorwagen heb gedaan en dit geeft een zeer realistisch effect.
Volgende week donderdag ga ik naar de beurs in Keulen, ik wil daar bij Roco wel eens informeren of de print die in het motorwagen eventueel los leverbaar is. Op het onderdelenblad wordt deze alleen maar vermeld i.c.m. de gehele printplaat en dat lijkt mij een erg kostbare oplossing voor mijn probleem!!
Coen.
