servo aansturing

[Henk G]

De meeste decoders doen 4 of 8 servo’s. OC32 kan er 16 met puntstukpolarisatie. Daarnaast kan de OC32 nog veel meer, seinen, lampjes enz. MP1 gaat ook werken. Vooral bij grotere aantallen wissels is dat qua prijs de goedkoopste oplossing en super betrouwbaar.

Dat is heel mooi. Wat voor mij ook meespeelt is het feit dat het over 3á4 bakken verdeeld is die onderling los te koppelen moeten zijn.
Al met al, voor mij nog wel iets om over na te denken.

[bask185]

Die is niet die ik bedoelde maar diens opvolger heeft dat wel en die heb ik ook nog. Die is zes voudig en heeft geïntegreerde puntstuk relais. Makkelijk te bedraden en geen gedoe met externe relais of moeilijke instellingen.

Mvg,

Bas

[Henk G]

In het kader van "domme vragen bestaan niet"
Vraag 1: Is het mogelijk om 3x een OC32 achter Ecos te hangen?
Vraag 2: Is het mogelijk om met één OC32 treinwissels (Itrain en Ecos) en autowissels (ICar en Ucci) te bedienen?
In dat geval kan ik overwegen om onder elke bak er één te plaatsen.
mvg
Henk

[Steven Loosman]

Je kunt meerdere OC32 modules los van elkaar aansturen met DCC, dus gewoon aan de track hangen. Per module moet je een set van 16 adressen opgeven die je in itrain bij de wissels kunt opgeven. Ecos ondersteunt DCC dus gaat dat werken. Een andere optie is om vanuit itrain connecties met rs485 verbinding met iedere oc32 te maken. In dat geval moet je een rs485 bus maken waarmee je alle oc32 modules aan elkaar koppelt. Maar dat hoeft alleen als je per poort meer dan 2 aspecten wilt uit kunnen schakelen of als je iets bidirectioneel wilt doen.

[bask185]

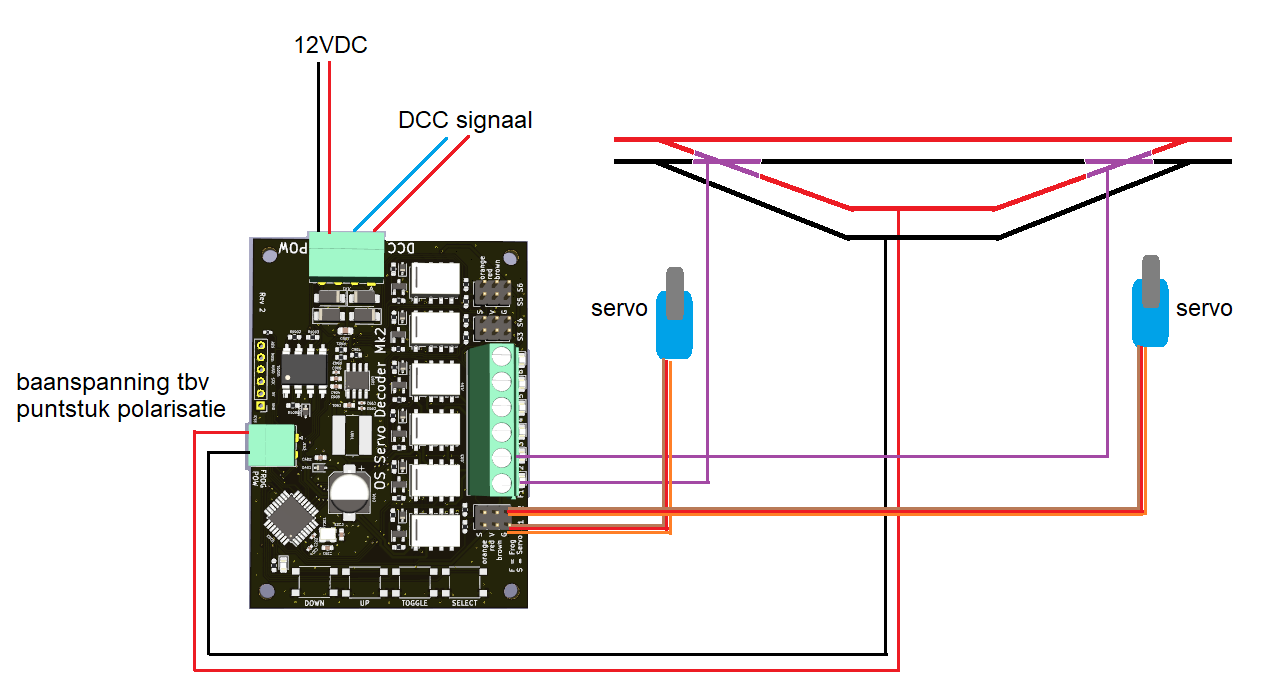

Op d'n Mk2 servo driver, wilde ik de bedrading simpel houden. Dus je hebt 1 terminal waarin je voedingsspanning (12VDC) gaat en de DCC lijntjes voor de aansturing. En links kan je de railsspanning aansluiten voor de puntstuk relais.

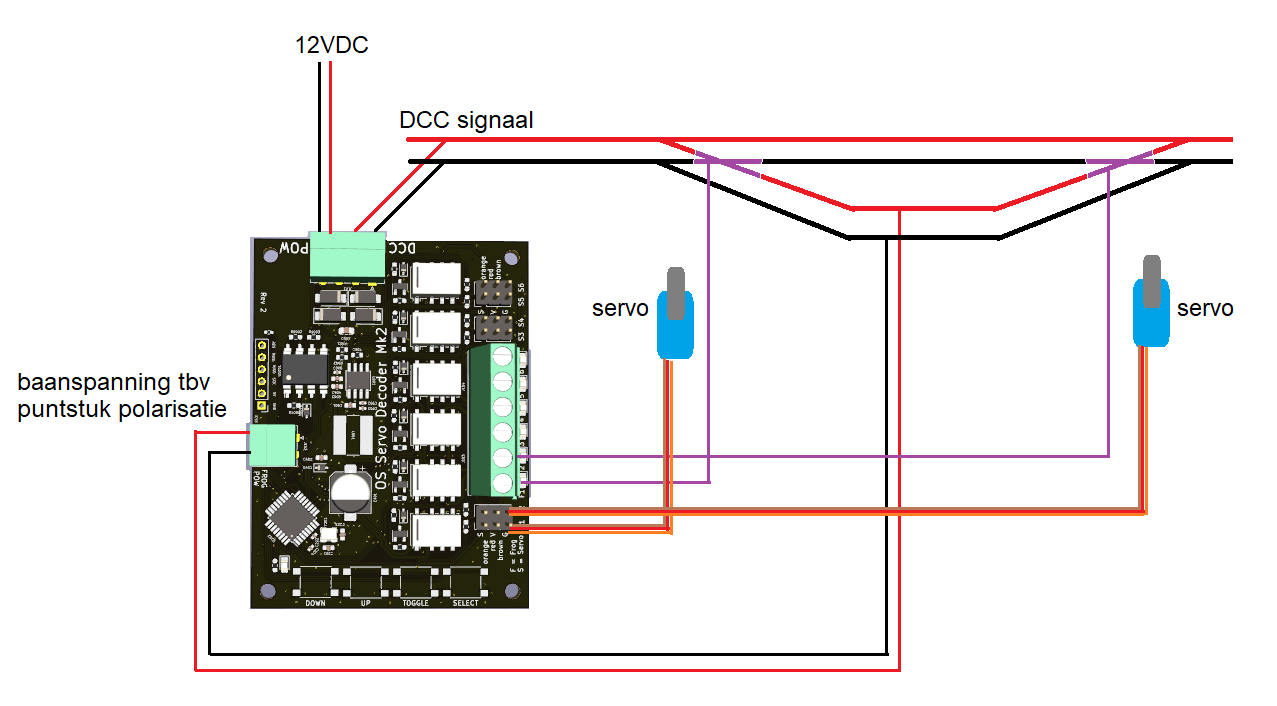

En als je DCC aansturing hetzelfde circuit is als de rest van je baan, doe je gewoon dit

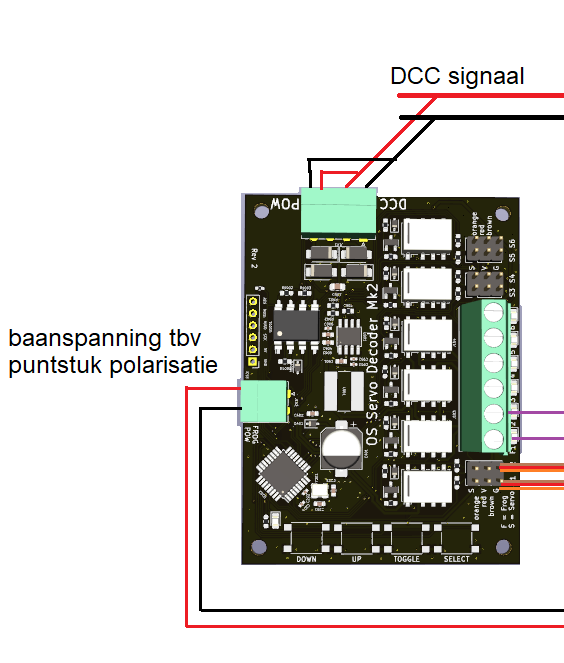

En je ken de voeding ook nog op de DCC bus aansluiten. Dan wordt die wel een beetje warm, maar het kan prima.


Inregelen van servostanden kan je met de onboard knopjes doen, maar het kan ook met je DCC systeem. Soms is het 1 handiger, soms het andere.

Ik had trouwens ooit een een van servo decoder software versie aangepast voor een DCCnext. Dat laat ook beide inregelmogelijkheden zien. Het principe is hetzelfde als op m'n decoders
<a href="https://www.youtube.com/v/HHByddoezpE" target="_blank" class="new_win">https://www.youtube.com/v/HHByddoezpE</a>

Mvg,

Bas

[Caterpillar]

De Viessmann 5211 is een wisseldecoder die alleen naar "Motorola" luistert, in Motorola moet ook een afschakelopdracht gegenereerd worden.

Groetjes, Caterpillar

[Klaas Zondervan]

Ja, maar Henk heeft die 5211's al, dus werkt hij al met Motorola. Maar zoals gezegd, die werken niet samen met de MP1.
