NS GZAW zandwagen (ex-usatc)

[orientexpress]

Hi,

Soms vind je leuke dingen op het web die andere misschien ook intressant vinden. Ik heb 2 potentiele leverancies gevonden voor een NS GZAW (ex USATC) zandwagen.

https://www.amf87.fr/prestashop/wagons-plats-kits/2193-k308-kit-plat-%C3%A0-bogies-%C3%A0-ridelles-type-usa45.html
https://www.wagenwerk.de/fahrzeuge/gueterwagen/6460/bausatz-xxo-49-teilesatz-3d-druck

Heeft iemand 1 van deze gebouwd? Voor de wagenwerk versie moeten 2 kleinmodelbahn/roco bogies worden gekocht ik weet niet of deze verkrijgbaar zijn. Vroeg me af of iemand ervaring had met bijvoorbeeld kadee bogies eronder.

Met vriendelijke groet,

Adriaan de Haan

[MathynK]

Die bogies kan je los bestellen. Ik heb ze als het goed is ergens liggen en ga ze even voor je zoeken.

Interessante vondst, zou mooi zijn als deze geschikt zijn!

[Rob Ellerman]

Roco heeft ‘m gehad onder nr. 76317 in USATC uitvoering….

[orientexpress]

Rob,

De roco wagens zijn uit de VS van de eerste wereld oorlog. De GZAW's van de NS waren uit de tweede wereld oorlog met andere bogies. Zie op de onderstaande foto.


foto van utrechts archief

MVG,

Adriaan

[Eric B]

Nog wat meer afbeeldingen bij de NVBS, de laatste 2, uit 1965 zijn wel bijzonder om te zien

Een een beeldcitaat met wat meer info voor hen die de wagens (nog) niet kennen:


Bron: Op de Rails 47-03

[orientexpress]

Die bogies kan je los bestellen. Ik heb ze als het goed is ergens liggen en ga ze even voor je zoeken.

Interessante vondst, zou mooi zijn als deze geschikt zijn!

Mathyn zijn dat roco onderdelen: 127916 DG-Blende - schwarz?

[TonM]

Heb beide modellen bekeken en ze zien er allebei goed uit.
Zelf zou ik de voorkeur geven aan het model van AMF87, maar dat is omdat ik nu eenmaal liever messing modellen bouw.

Voor beide modellen geldt wel dat je nog aan NS-decals moet zien te komen. Nu weet ik wel iemand die dat kan maken (en ook in dit draadje meeleest  ) maar dan moet nog wel worden uitgezocht wat er precies op moet komen te staan.

Grtz, Ton

[Eric B]

Dat is een persoonlijke en of financiële keuze Ton, voor de prijs van 1 messing kit, heb je 3 3D print exemplaren

En ook van deze wagen zit de tekening digitaal in HUA, maar ook deze helaas is alleen in de studiezaal te raadplegen.

[MathynK]

Zo, ik moest even graven tussen alle spullen.
Dit is Roco 127916:



Groet, Mathyn

[Eric B]

Zijn dat draaistellen van de US(A)TC ketelwagens van Roco Mathyn?

[MathynK]

Deze heb ik los besteld, maar inderdaad komen ze 100% overeen!

Groet, Mathyn

PS: dit model van REE is het volgens mij net niet he?
Het TC zal vast wel meerdere bouwseries hebben gehad. Ik zie in ieder geval al een klein verschil in de bogies.
https://ree-modeles.com/catalogue/catalogue-h0/88-wagons-h0/tp-h0?layout=

[Eric B]

Die REE's lijken me wagens uit de WO I surplus en niet WO II.

[orientexpress]

Mathyn,

Goed om te zien dat deze los zijn te bestellen. Ik zie ze voor 4~5 euro op het web samen met 4 assen moet je dus nog wel rekenen op 20euro die je bovenop moet leggen om het model te bouwen. (geen idee op je nog los kortkoppelingmechanismes oid moet kopen)

De REE modellen lijken mij ook op de versie die Rob eerder in dit draadje noemde.

Ton van de 83000 wagen zijn in ieder geval 2 goede foto's om tot decals te komen. Bij de NVBS is er zelfs nog een foto van deze wagen.
https://hetutrechtsarchief.nl/beeld/2227311619A753CE905C9918B1CC9E28
https://hetutrechtsarchief.nl/beeld/34B3D7799425566799DB1394888DC333
https://nvbs.com/zoekresultaten-2-2/?qr=Vierassige+zandwagen&ca=nvbsbld&pn=1&li=100&ocr=true&es=true&lt=grid&di=3
https://nvbs.com/zoekresultaten-2-2/?qr=gzaw&ca=nvbsbld&pn=1&li=100&ocr=true&es=true&lt=grid&di=3

Een andere openbare foto met driehoeken die Eric noemde
https://hetutrechtsarchief.nl/beeld/D0FD9B8A8C7A56E79770F1519C52D0DA
NS 82976 staat een foto van in de facebook groep van Wijck Juriaanse


Vroege uitvoering met usatc opschriften
https://hetutrechtsarchief.nl/beeld/61B0B3D5B54F54AAAEAC1ADEEA6F084D
https://nvbs.com/zoekresultaten-2-2/?qr=Vierassige+zandwagen&ca=nvbsbld&pn=1&li=100&ocr=true&es=true&lt=grid&di=2

MVG,

Adriaan

[orientexpress]

Trouwens het valt mij ook op kijkend naar de foto's dat de wielen later zijn vergroot. Geen idee wat ze zijn geworden orgineel waren de wielen volgens mij 33" ~ 838mm.

[orientexpress]

Hi,

Toch nog een beetje in de Kadee bogies gedoken voor mij een onbekend terein. Hopelijk hebben sommige van jullie hier ook wat aan voor de GZAW's dan wel ketelwagens. Het is een beetje een informatiedump.

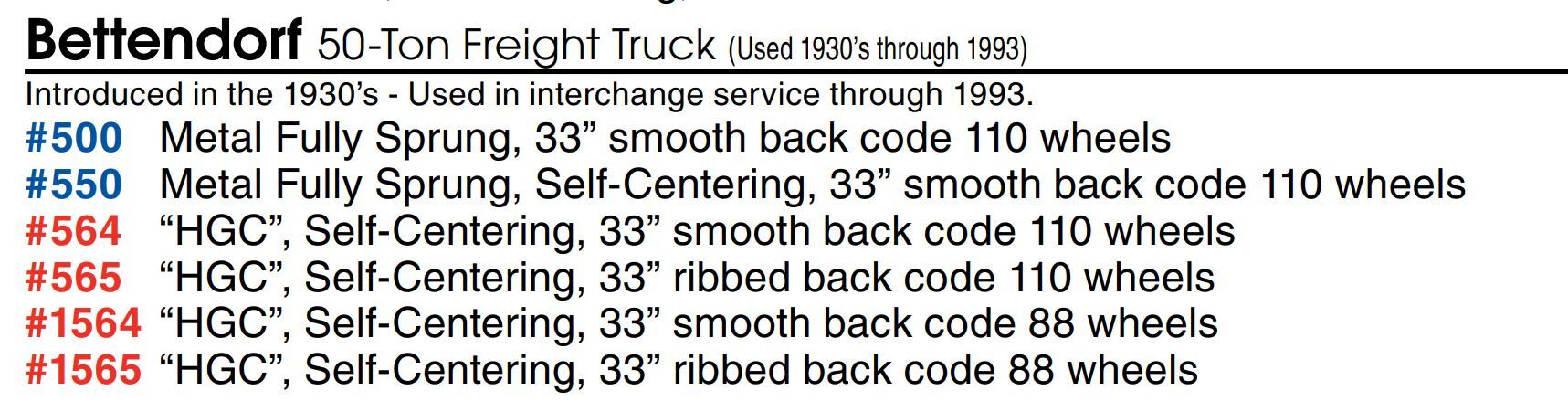

Hieronder een lijstje van Kadee opties.

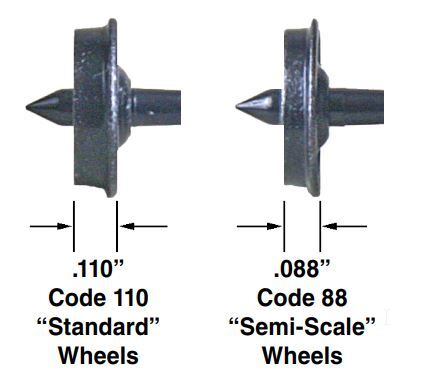

Code 110 en 88 duid volgens de Kadee informatie op de breedte van de wielen.

Smooth en ribbed duid op de achterkant van de wielen. Zover ik weet waren de flenzen glad aan de achterkant van de USATC wagens dus heeft smooth de voorkeur.

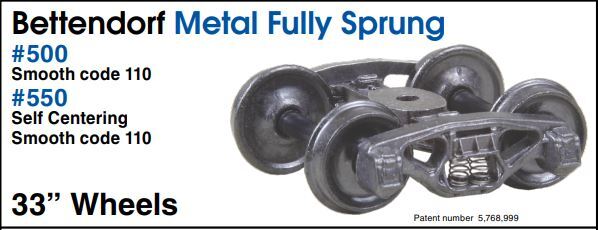

De 500 en 550 met veren in de bogies.

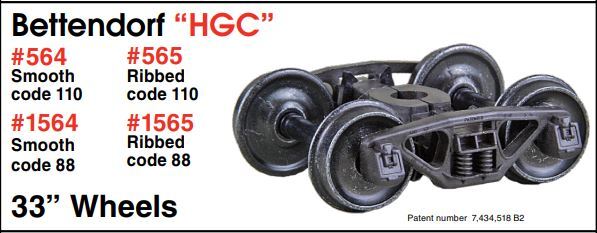

De HGC bogies (High Gravity Compound) zonder veren erin deze vind ik wat realistischer er uit zien maar is een persoonlijke voorkeur.

Om naar vergrote assen toe te gaan zou Kadee 522 of 532 een optie zijn (als het past) dit zou 10,51mm moeten zijn AMF87 noemt assen van 10,5mm voor de NS versie. Standaard zouden de assen 33" 9.63mm moeten zijn in de bovenstaande bogies.

De Roco draaistellen zouden normaal met wielen 40180 moeten zijn uitgerust (L=23,8 DIA10mm) (AC Roco 40179) deze zijn eigenlijk te groot voor het orgineel maar weer te klein hoe de NS ze heeft vergroot. Passende 10,4~10,5mm wielen heb ik tot dusver niet gevonden.

Met vriendelijke groet,

Adriaan
