Wat is dit voor component

[008200]

Een Trix loc rijdt niet meer ( is analoog) :32300
Een foto van de print toont de oorzaak:
de toevoer van spanning naar de motor loopt via een component die gebarsten is: zie de foto, erop staat iets van
PH41 RDSG1A (R zou ook een B kunnen zijn....)

Wie weet wat ik hier voor moet bestellen?
François

[Railpassie]

even Ai erbij gepakt deze zegt er dit over;

AI-overzicht
De afbeelding toont een elektronische component, waarschijnlijk een transistor of diode in een TO-252 (D-Pak) behuizing, met het opschrift "RUS" zichtbaar.
Door het ontbreken van bruikbare zoekresultaten kan de exacte functie of het volledige onderdeelnummer van de component niet met zekerheid worden vastgesteld.
De tekst "RUS" is mogelijk slechts een deel van een langer identificatienummer.
De component lijkt enigszins beschadigd of versleten te zijn, wat de leesbaarheid bemoeilijkt.

  Misschien heb je er wat aan Gr Tino

[Dennis1984]

Dit is geen TO-252 maar SOT-223(-4). Zeer waarschijnlijk een mosfet.

Met vriendelijke groet,
Dennis

[Dirk J]

Er staat BDS61A. Dat is een transistor.

https://www.datasheets360.com/part/detail/bds61a/-2529946430361853071/

[008200]

Dank voor de determinatie, Dirk J  !!
NB deze  BDS61A zit twee keer op deze print: een defect en een zo te zien intact.
Nou zegt de datasheet: discontinued=niet meer geproduceerd.
Maar ik hoor dan graag van de kenners of er een andere tor beschikbaar is met soortgelijke specificaties.
François

[Menno]

Dat is een beetje een lastige, want iets vergelijkbaars is niet geweldig verkrijgbaar.
Ik vind het overigens een rare constructie om de motorstroom via twee darlingtontransistors te laten lopen, dat veroorzaakt nogal wat spanningsval en dissipatie in die dingen, mede reden dat een vervanger moeilijk is.
Een foto van de totale print zou kunnen helpen in de oorzaak determineren, want er moet behoorlijk wat stroom gelopen hebben om dat ding naar de andere kant te helpen, meer dan ik - zonder verdere schade - logisch zou vinden.
Ander ding: vervang ze allebei. Als deze transistors daadwerkelijk de motorstroom regelen, vermoed ik dat ze allebei een tik hebben gehad.

Daarnaast zit er een weerstand en diode ingebouwd in dat ding, terwijl elke vervanger die ik vind dat niet heeft (let wel: het wordt niet altijd duidelijk vermeld, soms zijn het intrinsieke eigenschappen die er gewoon bij horen).

Ik heb zelf (tot nu toe) alleen de FZT603TA gevonden bij meerdere winkels, maar de collectorstroom (maximum 2 Ampère) ligt daar lager van en het is de vraag of dat wenselijk is.

Mouser-link: https://nl.mouser.com/ProductDetail/Diodes-Incorporated/FZT603TA?qs=Fd5IDHV0WqwTeUXwwFHKeg%3D%3D

Wat je ook doet: kijk goed uit met bestellen in China (Aliexpress en dergelijke). Halfgeleiders worden daar zeer vaak vervalst waardoor je dus iets anders krijgt dan je verwacht op basis van de opdruk op het onderdeel.

Nu vraag 2: hoe denk je het te gaan vervangen? Hetelucht is bijna de aangewezen methode, maar VOORZICHTIG met een mesje de pootjes omhoog buigen terwijl je deze verwarmt met een soldeerbout kan ook. Daarna kan je met de bout de vlakke pin aan de bovenkant te lijf gaan om het onderdeel te verwijderen. Met een kniptang aan de gang gaan is vragen om meer beschadiging, het is een erg minimalistisch uitgevoerde print.

[008200]

Ik overleg even met de eigenaar van de trein wat er gebeurd kan zijn....
François

[008200]

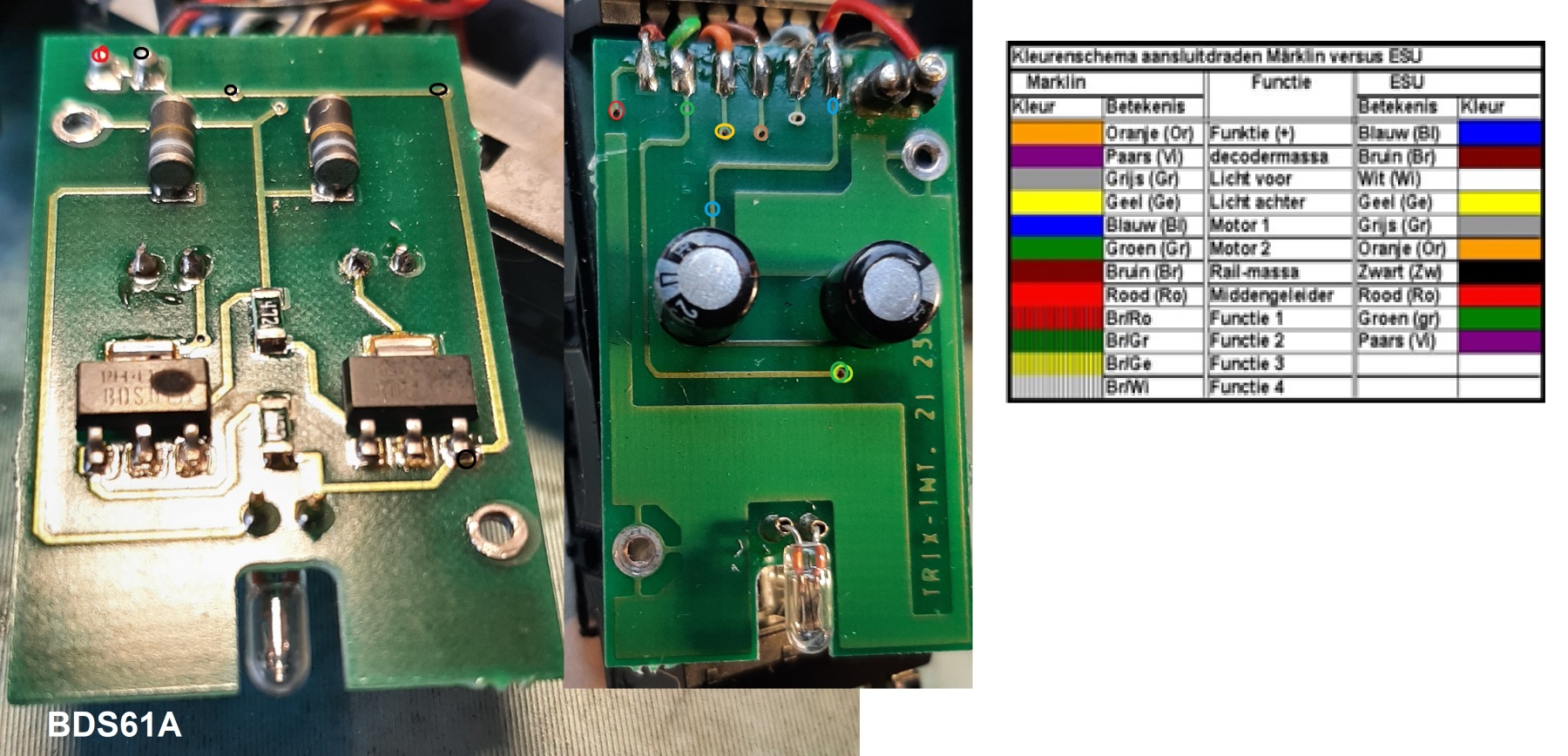

Ik heb hier en daar wat Märklinkleur toegevoegd .
Is de FZT603TA rechtstreeks te plaatsen zonder toevoegingen?
François

[Rieks]

Staan die twee condensatoren bol of lijkt dat zo.
mvg Rieks
