Geïsoleerd motorschild.

[Ronald69]

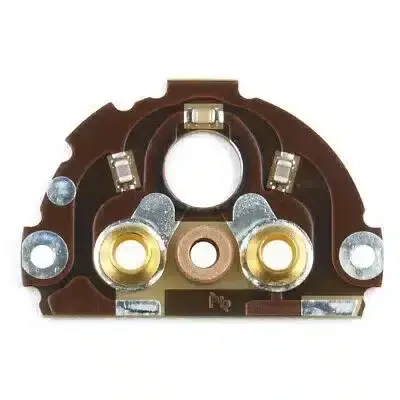

Op bijgaande foto laat ik een motorschild zien van een Fleischmann BR 94. Het ziet er sterk naar uit dat deze al geïsoleerd is.
Kan iemand dat mij bevestigen?

[B2]

Fleischmann  504730 geïsoleerd schild .
Met vr groet, Koos

[B2]

2 x verstuurd

[Ronald69]

Hallo Koos,
Dank voor je snelle antwoord.

[Overet]

Een simpele multimeter, een modelbouwert kan niet zonder, kan je dat toch snel duidelijk maken?

Tom

[Ferdinand Bogman]

Volgens mij is er een nog makkelijker manier: even tegen het licht houden. Dan zie je hoe de spoortjes onder de verf lopen.

[Ronald69]

Goed we weten inmiddels dat het schild is geïsoleerd. Heb een poging gedaan om de decoder er op aan te sluiten maar geen werking.
Misschien een rare vraag, waar komt de zwarte draad van de decoder? Ik heb e.e.a. al geprobeerd maar zonder succes.

[phdirk]

Hallo Ronald,

Als het goed is staat dat in de handleiding van de decoder, maar standaard worden rood en zwart aangesloten op de stroomafnemers en gaan oranje en grijs naar de motoraansluitingen, wit is voor de seinen voor en geel voor de seinen achter.

[maartenvdb]

Bron:  Lenz handleiding decoders

[Ronald69]

Ik heb het e.e.a. verduidelijkt in het plaatje hierboven.

[henk]

De zwarte draad van de decoder zal op het chassis moeten worden aangesloten.
Zit er niet ergens een soldeerlipje of zo?

Hoeft niet per se op het motorschild. Zo wel, dan zie ik op onderstaand plaatje dat er een breed printspoor rondom de bovenkant van het schild loopt. Via de schroefjes zal dat elektrisch met het chassis zijn verbonden. Op dat spoor ook een klein rond soldeereiland. Wel eerst doormeten of het allemaal klopt Ronald.
