3d printen van ns daglichtseinen

[weslyr]

Ja ik vind het zelfs beetje verslavend
Heb al dagen moeite om s,avonds te stoppen met tekenen en proefjes af te drukken.
Het is zo weer nacht.

[weslyr]

Ferdinand Bogman

Bedankt voor de link had deze nog niet gezien.
Zeer mooi resultaat.
Met alle respect voor die schaal 1:24
Maar 1:87 geeft heel veel meer problemen met afdrukken.

[Frits C]

Het ligt er aan hoeveel details je wilt weergeven. Model bouwen is een impressionistische kunst van weglaten wat niet belangrijk is.

[weslyr]

Daar ben ik het zeker mee eens ,je zult altijd compromissen moeten maken.
Wat technisch niet is af te drukken gaat verloren.

Maar wat ik bedoel over die problemen zijn bv. de draad doorvoeren
deze zijn veel moelijker te realiseren bij een kleinere schaal.
Dat geldt ook zo voor de zonnekappen enz.

Verder blijft het, waar jezelf tevreden mee bent.
En ik maakt ze tenslotte voor eigen gebruik ,eenmaal op de baan ziet het er prima uit.
Een in het oog springende aanwinst.

[BartvD]

Als je kleine dingen wilt printen moet je weten wat de limiteringen zijn van je printer. Bij mijn resin printer is dat voor korte overspanning zoals een traptrede of het handvat van een olielamp +/- 0,2 mm. Ik teken een heleboel van die kleine prul dingen uit in schaal 1 op 10. De lamphouder in dit voorbeeld is dan een rond van 0,9 mm in mijn tekening. Als de tekening klaar is exporteer ik het als STL. Pas in de sliding software verschaal ik naar 1:45 (in mijn geval). Mocht het dan toch nog te fragiel worden dan kan ik dat ene item altijd aanpassen in de tekening. Zo krijg je een heel goed idee wat je printer aan kan.

[weslyr]

Hallo Bart
Inmiddels het ik de grens van de filament printer al gevonden.
Met een 0.2 nozzle is bv een balkje van 0.3 X 0.3 mm wel de limiet.
Deze kan wel onder een hoek van meer als 45 graden worden afgedrukt zonder ondersteuning.

Ondanks deze limiet voldoet de printer waarvoor ik hem heb aangeschaft.
De resin printer kan het waarschijnlijk nog beter , maar is veel bewerkelijker.
En in de meeste gevallen moet er worden geschilderd.

[Frits C]

Als je hele kleine dingen wilt printen, is het beter om er meerdere te gelijk te printen.
De print krijgt dan even de tijd om af te koelen, voordat de volgende laag er op geplakt wordt.
Als de printer lang op 1 plek staat te printen vervormd de boel vaak door de warmte.

[weslyr]

Bedankt Frits voor de tip.

Als de proef drukjes straks achter de rug zijn ,ga ik grotere aantallen tegelijk afdrukken.
Hier een proefje .
Heb inmiddels deze versie al weer flink verbeterd o.a.de lampkast deur
en de andere onderdelen worden nog verfijnd.
Het word steeds leuker.
Ik heb eigenlijk geen tijd meer om te gaan werken.

[Frits C]

Word je dan seinpalen verkoper?


[weslyr]

Inmiddels worden de laatste onderdelen
voor het lichtsein afgedrukt.
Dan kan het in elkaar bouwen beginnen.
Dat gaat denk ik in twee avonden wel lukken.
Ben vast begonnen met tekenen van dwerg
seinen, het volgende project.
url=https://images.beneluxspoor.net/bnls_2025/20251119-204612-691f79be33569.jpg][/url]

[weslyr]

Hallo lezers

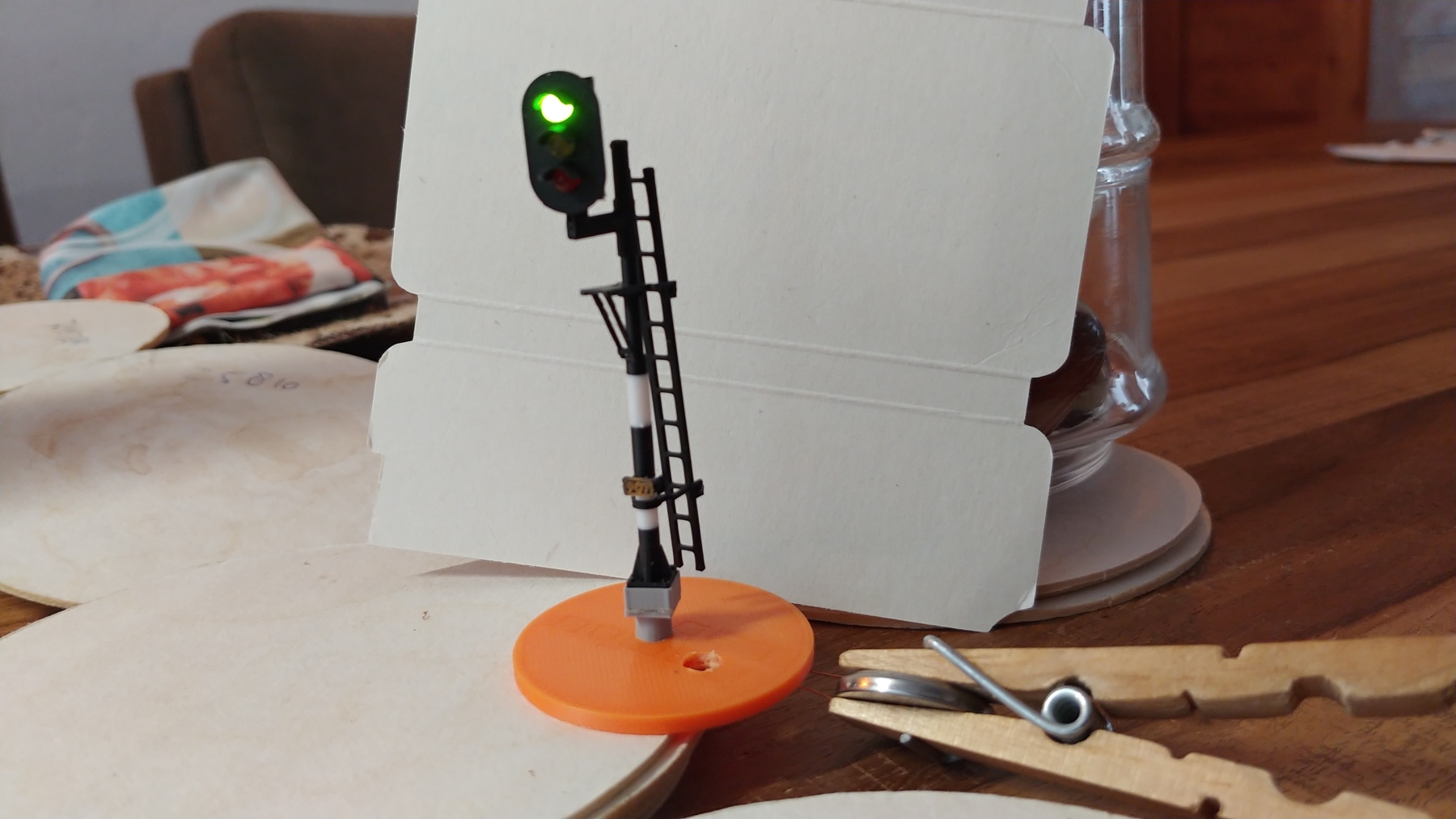

Gisteravond eerste werkende versie van mijn 3d geprinte daglichtsein
in elkaar gezet.
Ik ga alleen nog de voorschakelweerstand iets verhogen
vind de lichtsterkte iets te hoog.
Heb er een tiental afgedrukt ,dus kan ze nu in elkaar gaan klikken.

Heb hierbij ook nog een vraag
weet iemand het ral nummer van de meest voorkomende stalen nederlandse bovenleiding portalen.
Of is hiervoor geen standaard.
