PBM/PWM met joystick

[BR41]

Ik weet natuurlijk wat een PBM/PWM is en ik gebruik die allang.
Maar al die dingen hebben een potmeter voor de snelheid en een omkeerschakelaar voor de draairichting.
Ik wil een PBM hebben met een joystick. Bedoeld voor de bediening van een kraan.
Die joystick moet een middenstand hebben waarbij de motor stilstaat,
duw ik de stick naar voren gaat de motor rechtsom en omgekeerd.
Volgens mij zit dat op alle RC besturingen maar
als bedrade besturing voor een motor zie ik het nergens.
behalve dit https://www.amazon.nl/-/en/Controller-Regulator-Joystick-Potentiometer-Control/dp/B0FBC1QB4W
Alleen het verhaal over het ompolen in deze tekst is mij niet duidelijk.
En verder zoek ik iets wat veel goedkoper is want ik heb er een aantal nodig.
Heeft iemand zoiets ooit gezien?
Bijv bij Ali?

groeten
Jan

[bask185]

Je kan er zelf 1 bouwen.

Je koopt deze items op aliexpress, sluit de dupont kabels aan. Hoef je niet te solderen. Even een programma in die arduino schieten (die mail ik je wel toe)


2x DC Motoren, ze kunnen beide kanten op draaien. Als je later wilt upgraden naar een stappenmotor of wat servo's wil toevoegen. Sensortje hier en daar. Het kan allemaal.

Ik kan die arduino ook je handelingen laten opnemen en dan kan je dat later de arduino laten afspelen. Ik heb daar een library voor, dat hacken we zo in elkaar.

Dan komt ook dit ding er bij.


Mvg,

Bas

[BR41]

dag Bas

Is een L298H hetzelfde als een L298N?
Die N zie ik namelijk wel bij Ali.
De aangesloten motor is 12VDC, maar hoeveel Watt mag deze zijn?
Ik wil een gewone motor, geen stappenmotor of servomotor. 1 motor.
VDC is denk ik de voeding?
Weet je of die joysticks er ook zijn met een wat langere handle in plaats van zo'n ronde knop?
Sensortje. Kan ik daarvoor 2 microswitchen nemen? Aan iedere kant een.
Als ik gewoon met de hand blijf bedienen, heb ik dan "ding" ook nodig?
Wat is "ding" voor iets?

groeten
Jan

[bask185]

Is een L298H hetzelfde als een L298N?

Ja beide is prima

De aangesloten motor is 12VDC, maar hoeveel Watt mag deze zijn?

Ik weet niet wat voor motoren jij heb? Die L298 met dat grote koelblok kan 2x 2.5A uitspugen.

VDC is denk ik de voeding?

Weet je of die joysticks er ook zijn met een wat langere handle in plaats van zo'n ronde knop?

Niet uit mn hoofd. Dat is een kwestie van zoeken. Je hebt ook van schuifpotmeters, maar die hebben je middenstand niet.

Ik heb precies dat ding in m'n hand liggen, die knop kan er af. Je kan er zelf een knop voor versieren, als je iemand kent met een 3D printer... En anders een messing buis ofzo?   Die joystick gaat wel twee kanten op.  Als je dat niet wilt, dan kan je hem mechanische begrenzen zodat die 1 kant op gaan door gewoon een goed kastje in elkaar te zetten.

Mvg,

Bas

[Rieks]

Even zoeken op RC joystick. Daar vind je wel het een en ander.

Mvg Rieks.

[Eric v C]

Ik heb destijds deze 4D joystick gebruikt en zelf wat Arduino code gemaakt.

https://www.alt-wutachtalbahn.nl/portaalkraan-bw-futzen/

Even naar beneden scrollen voor het schema.

Zoek op JH-D400X-R4 10kOhm (10 euro oid)

Succes

[BR41]

Even een update
Om een realistische bediening te maken voor mijn portaalkraan heb ik 3 functies nodig.
Langs rijden, dwars rijden en hijsen/vieren.
Dat wil ik maken met 3 handels naast elkaar.
Elke handle zou een 1 axis joystick moeten zijn.
Ik heb ondertussen die joystick van Arduino hier liggen en dat ding werkt niet fijn,
lijkt er ook niet op dat dit een kwaliteit is die je op een beurs nodig hebt als iedereen een keer de joystick wil bedienen.
De JH-D400X-R4 ziet er wat dat betreft een stuk degelijker uit.
Is er een PWM-print waar deze op past?
Ik weet dat jullie met Arduino werken maar ik heb er geen klap verstand van en ik werk liever met gewone elektronica.
Fijn dat jullie hulp aanbieden maar ik kan op dat gebied dus helemaal niets.
Ik heb ooit een bouwpakketprintje gekocht van een PWM bij Conrad via het tijdschrift Elektuur.
Zelf in elkaar geknutseld.
Werkt erg mooi maar Conrad heeft dit niet meer.

[bask185]

Is er een PWM-print waar deze op past?

Niet dat ik weet, niet kunnen vinden.

Ik heb ondertussen die joystick van Arduino hier liggen en dat ding werkt niet fijn,

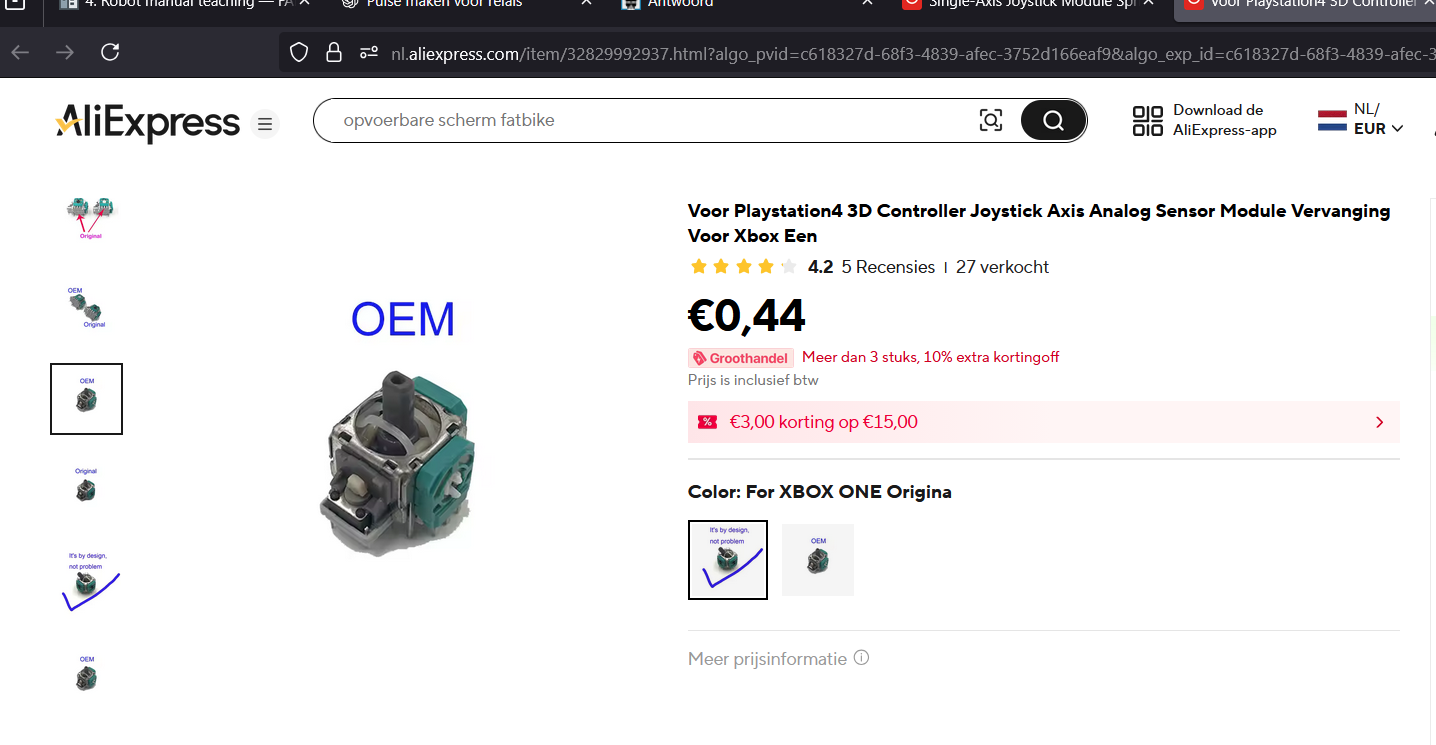

Je hebt die Xbox, PS4 dingen. Die zijn redelijk resistent tegen kinderjatten

De JH-D400X-R4 ziet er wat dat betreft een stuk degelijker uit.

Yes, maar die kan je ook 2 kanten op bewegen. Ik zou dan eerder zelf iets mechanische in elkaar flansen en koppelen aan een potmeter of een encoder. Je kan ook kijken naar die arcade joysticks. Maar die hebebn geen potmeters ingebouwd, wel schakelaars. Die zou je er dan af moeten slopen en zelf via een stang oid een potmeter aandrijven.
https://www.youtube.com/watch?v=LOjx3V5156c

Ik weet dat jullie met Arduino werken maar ik heb er geen klap verstand van en ik werk liever met gewone elektronica.
Fijn dat jullie hulp aanbieden maar ik kan op dat gebied dus helemaal niets.

Yes you can. Als je slim genoeg ben om een printje in elkaar kan solderen, kan je dit namelijk ook. Maar je moet het wel doen. Je kan het voor jezelf makkelijk maken door het in stapjes op te breken,

Spullen bestellen
Test Programma in de arduino schieten.
aansluiten conform het bovenstaande schema
Finale programma er in schieten
Blij zijn met je eindproduct.

Je kan zelfs nog chatGpt een werkend programma laten aanleveren voor je.

Er staan een shitload aan tutorials online, programmeren zelf hoef je niet. Dat kan ik je toemailen.

Die middenstand van je maakt een printje van discrete componten lastig. Misschien dat je met een setje opamps en 555 timers uit de voeten kan komen, maar ik ben daar niet helemaal thuis in en ik heb er ook geen zin in dat uit te vogelen. Als ik echter mn jatten op een werkend schema kan leggen, kan ik wel een printje versieren.

Mvg,

Bas
