Van 2D afbeelding naar 3D model

[Hans van de Burgt]

Ik weet niet of dit artikel hier op de juiste plaats staat. Ik laat het graag aan de moderatoren om het eventueel op een betere plek te zetten.

Al een aantal jaren maken veel BNLS gebruikers zelf ontwerpen met CAD programma's als Fusion 360 of Onshape. Op basis van hun ontwerpen maken zij gebruik van 3D printers of lasersnijders. En degene die zelf niet over zulke hulpmiddelen beschikken kunnen terecht bij servicebureau's als Shapeways en Miniaturemakes (3D printen) of het Snijlab (Lasersnijden).

Sinds kort verandert het CAD ontwerplandschap snel door de opkomst van Artificial Intelligence. Dat gaat ook consequenties hebben voor de hierboven genoemde ontwerpprogramma's, maar er ontstaan ook compleet nieuwe mogelijkheden.

Een daarvan is het genereren van een 3D object op basis van een 2D tekening of foto. Ik heb voor geïnteresserden een handleiding gemaakt om er zelf mee aan de slag te gaan. Er wordt hierbij gebruik gemaakt van gratis te gebruiken online software.

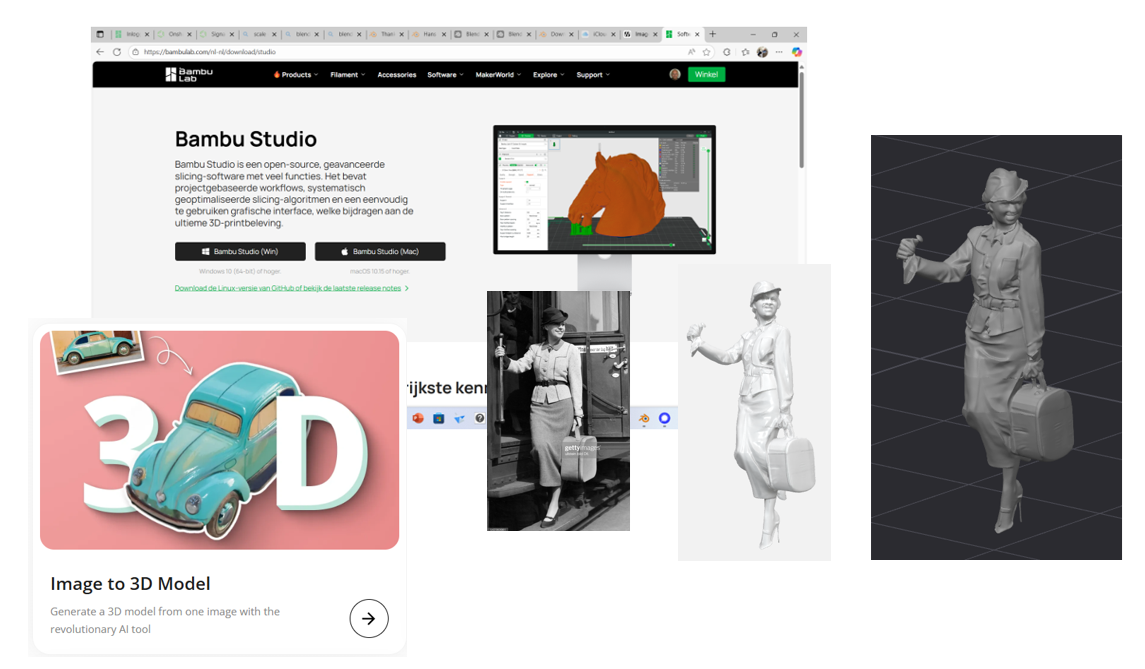

Als voorbeeld gebruik ik een foto van een vrouw die in de trein stapt, en maak er een klein 3D printbaar figuurtje van.



Klik voor het downloaden van de handleiding op de tekening hierboven of klik op deze link:
https://drive.google.com/file/d/19sPSecYb5ZyiItBYQOUw37nRxKhTf41B/view?usp=sharing

Probeer eens om je eigen "preisertje" te maken.

De ontwikkeling staat niet stil... Nog even en de op deze manier gegenereerde 3D objecten kunnen verder bewerkt worden in Fusion 360 of Onshape.

Gr, Hans

[p-kokkie]

Hans, bedankt voor de moeite die je neemt om vele modelbouwers in de 3D wereld op sleeptouw te nemen en in de goede richting te duwen!

Ik ga de handleiding eens rustig doornemen!

Gr. Pascal

[edwin1974]

@ Hans
op het moment dat ik deze link klik krijg ik de melding dat ik toestemming moet vragen om dit te zien

Edwin

[3Dbuildr]

Zelfde als Edwin, ik moet ook wachten op toestemming om het document te mogen zien ...

Erg interessant onderwerp btw!!

Fred

Paar minuten later... ik heb toegang gekregen  , dankjewel om te delen Hans!

[schipcas]

Hallo Hans,

Bedankt voor de moeite welke je genomen hebt. Nu kan ik voor onze Modelbouwers Club weer enkele Amsterdamse objecten printen. Geweldig.

Groet

Henk

[janw]

Interessant Hans, eens kijken of het hiermee lukt figuren te maken voor de oude periodes, waarin zo weinig kant en klaar aanbod is...

[M. Ardon]

Bedankt Hans,

Zeer duidelijke handleiding.
Op deze manier wordt een figuurtje of ander voorwerp een stuk makkelijker te printen.

[p-kokkie]

Interessant Hans, eens kijken of het hiermee lukt figuren te maken voor de oude periodes, waarin zo weinig kant en klaar aanbod is...

Het is mij gelukt om een Engelsman te maken in 2D van voor 1900 en daarna 3D te printen. Schaal 0, ongeveer 45 a 46 mm hoog inclusief de hoed.

[3Dbuildr]

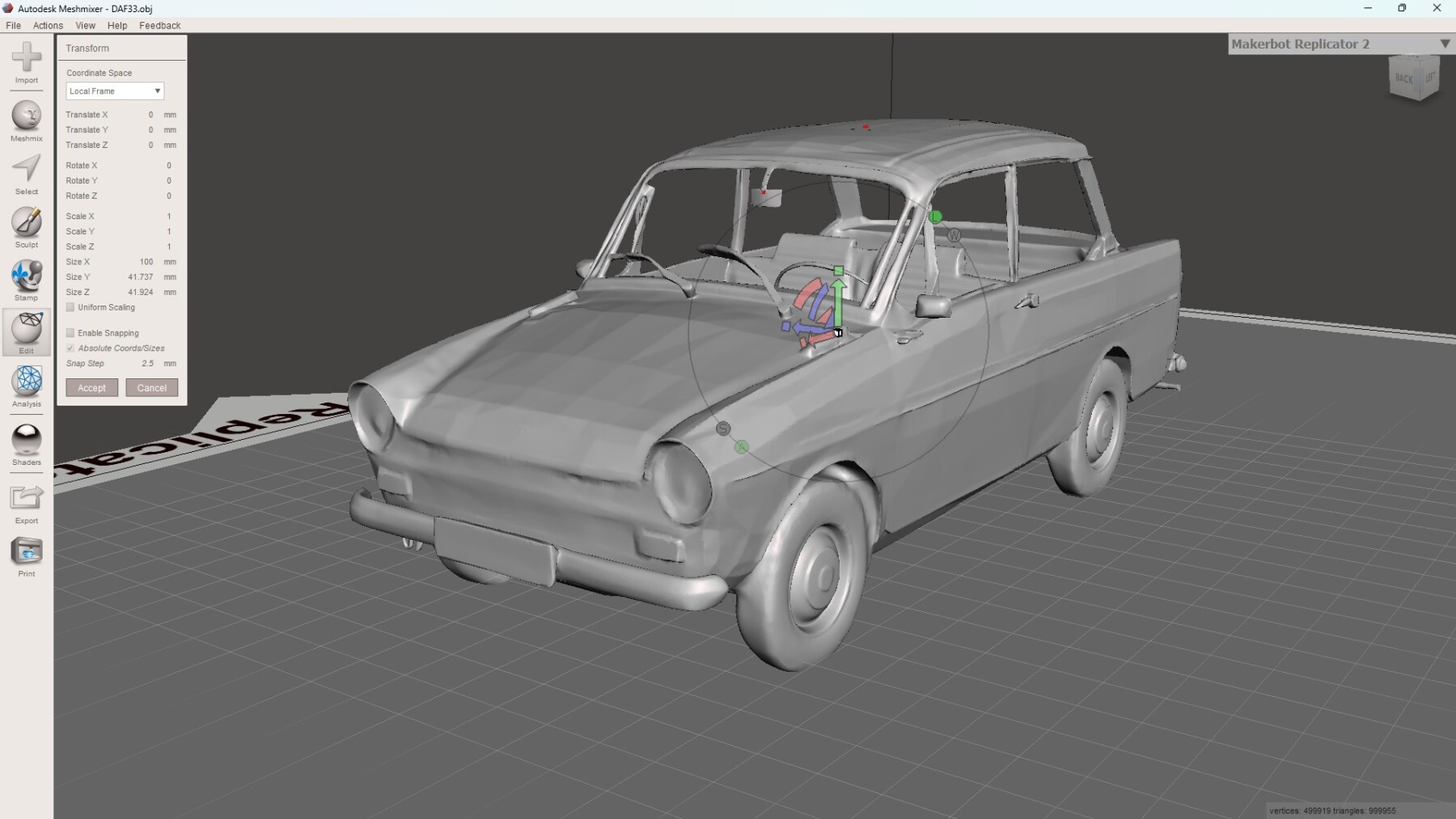

Ik heb daarnet een 2D 640x480 pixels plaatje van een DAF33 geupload en dan komt dit in 3D eruit:



Ik denk dat er nog wel wat werk in Meshlab en Meshmixer nodig is om hier een printbaar model in schaal N van te maken, maar het is echt ongelooflijk!

Fred
