Auteur Topic: Het bouwen van een Philotrain 2400 kit (gelezen 230 keer)

Pauldg · « **Gepost op:** **Vandaag** om 10:48:37 »

Ik start toch dat bouwdraadje maar vast. Simpelweg omdat ik er al aan ben begonnen. Het zal misschien niet zo snel gaan, maar ik wil wel regelmatig hier aan werken. Hopelijk af voor kerst van het lopende kalenderjaar)

De kit is verzorgd en compleet. Alles per groep in zakjes. Ik heb ook de blauwe zwaailicht print er bij.

Er kwam al aan de orde om moderne verlichting en electronica te monteren. Geen slecht idee, maar aangezien ik toch een analoog model bouw kan ik net zo goed gebruiken wat ik heb. Enfin, zover ben ik toch nog niet

Pauldg · « **Reactie #1 Gepost op:** **Vandaag** om 10:53:51 »

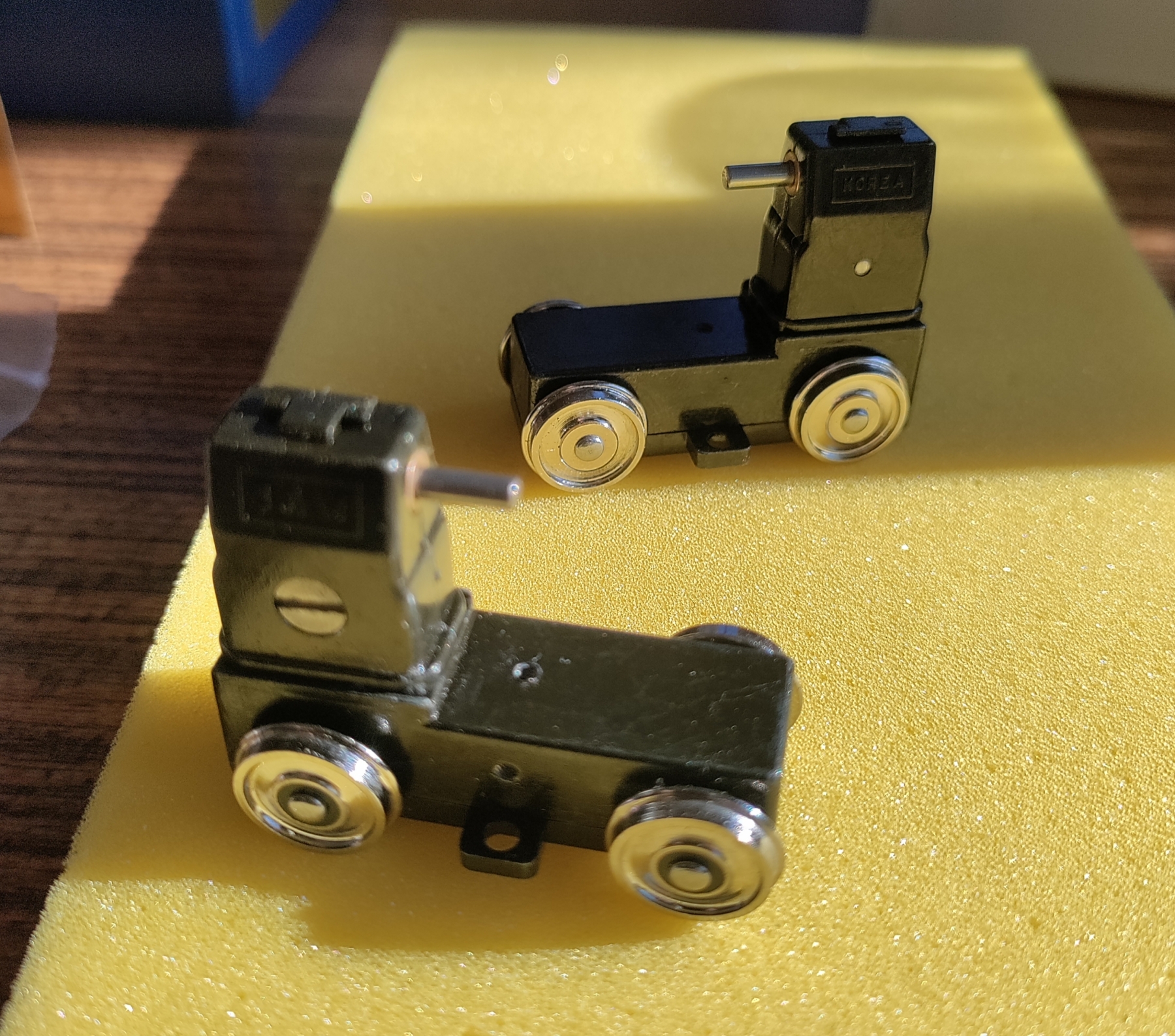

Ik ben begonnen met de draaistelmechanieken. Dit zijn degelijke Koreaanse draaistellen. Met wat zorgvuldigheid zijn ze goed te monteren. Er zitten nog wat braampjes aan de kastdelen en het messing tussentandwiel. Dat moet even netjes worden afgebraamd. Dan met wat drupjes olie in elkaar en het draait allemaal lekker soepel.

De bouwbeschrijving is ernstig summier. Het zijn vooral exploded views. Echter, met behulp van foto's en het Railhobby artikel van Rob Ellerman (feb 1989) kom je een heel eind

Pauldg · « **Reactie #2 Gepost op:** **Vandaag** om 12:18:40 »

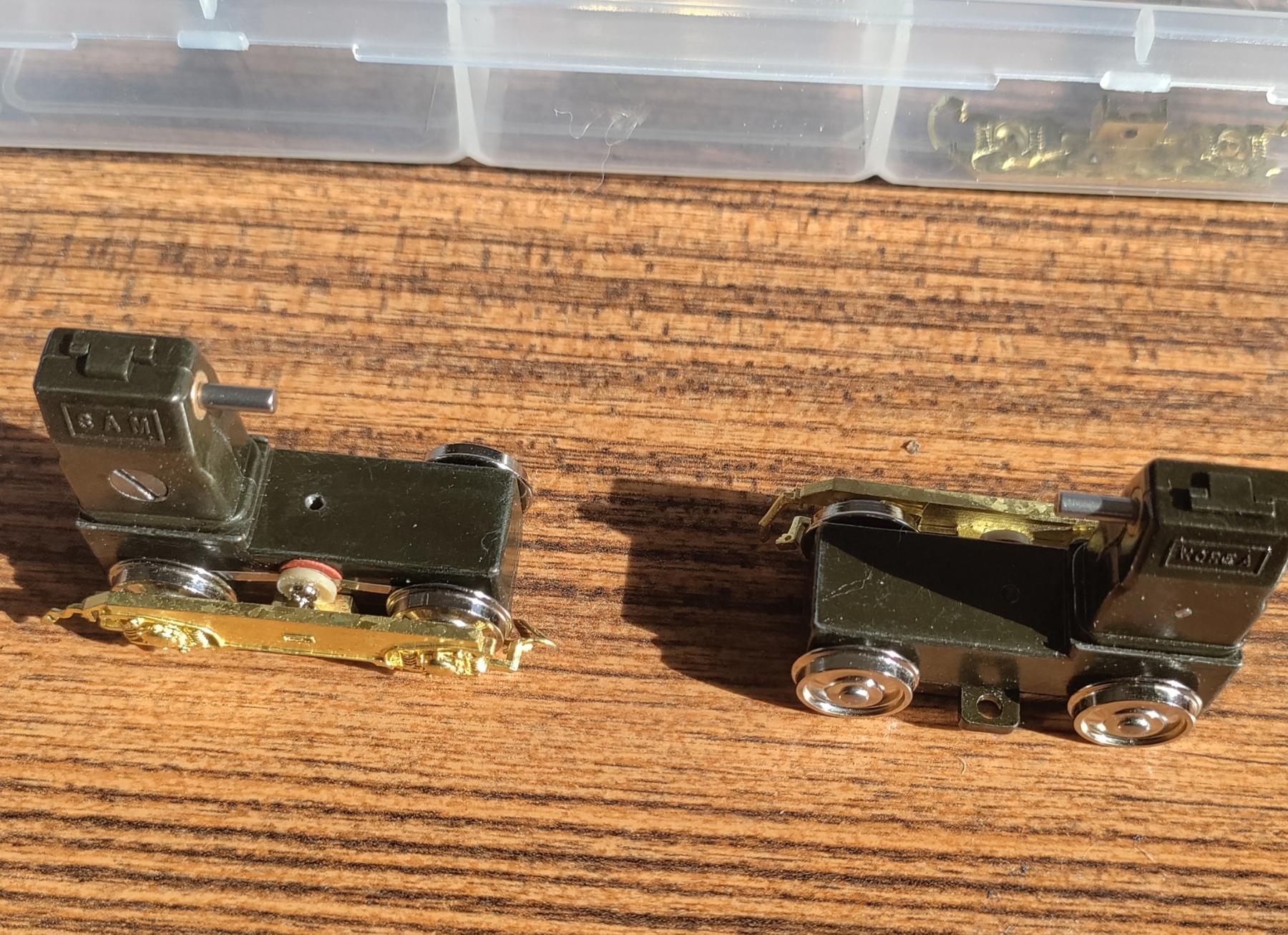

Ik raak gelijk in de war met de stroomafname. De draaistellen zijn van metaal en er rusten enkelzijdig geïsoleerde wielstellen in. Aan een kant moet een geïsoleerd stripje voor de stroomafname, andere kant is het stripje verbonden aan massa.

Tot zover niks geks, alleen staan de draaistellen natuurlijk tegenover elkaar. De geïsoleerde en ongeïsoleerde wielen daarmee ook. Nou is het toch zo dat wanneer de draaistellen verbonden zijn via de metalen voetplaat de boel kortsluit? Of maak ik nu een denkfout?

Huup · « **Reactie #3 Gepost op:** **Vandaag** om 12:33:13 »

Daar gaattie!

meino · « **Reactie #4 Gepost op:** **Vandaag** om 12:41:23 »

Paul je maakt geen denkfout. Maar de draaistellen worden via nylon busjes aan het frame bevestigd, dus zijn van elkaar geisoleerd. Overigens bij de draaistellen zitten aan beide zeiden stroom opnemers. aan een kant geisoleerd met een nylon busje aan de andere kant geklemd tussen het draaistel en de losse zijkant.

Groet Meino

Pauldg · « **Reactie #5 Gepost op:** **Vandaag** om 12:44:54 »

Aha mooi, dan hoef ik mij daar niet meer druk om te maken. Die andere afnemers heb ik gezien. Die komen er op nadat de scheenplaten gespoten zijn. Die je nu ziet zijn even gemonteerd voor de leuk
