4 ledjes op één voorweerstand?

[Herb73]

Hallo,

Als ik een oude Roco loc digitaal wil maken en 4 ledjes laat aarden op het chassis (zoals de gloeilampjes ook al deden), kan ik dan volstaan met één gemeenschappelijke voorweerstand tussen het chassis en de blauwe draad van de LokPilot 5?

Of moet elke led persé een eigen weerstand hebben?

Ik hoop dat één weerstand genoeg is... heb weinig ruimte.

[NL-modelspoor]

Bij leds in serie kan het mits de spanning toereikend is om alle 4 leds te voorzien. Wanneer je de leds parallel wil aansluiten op één weerstand kan dat mits de leds allemaal dezelfde karakteristieken hebben (zelfde kleur / doorlaatspanning). Dat even los van of het tussen  blauw en chassis kan.

[Klaas Zondervan]

Het kan inderdaad als de leds identiek zijn. En je moet zeker zijn dat het chassis verder nergens mee verbonden is.
Bij Roco locs is er soms een bevestigingsschroef van de printplaat die contact maakt tussen een printspoor en het chassisblok.

Je hebt het over 4 leds. Ik neem aan dat er 2 aan de voorkant en 2 aan de achterkant zitten. Waarschijnlijk zullen er dan maar 2 tegelijk aan zijn.

[Herb73]

Het is een parallelschakeling... inderdaad hoeven er maar twee tegelijk te branden. Het zijn alleen wel twee verschillende kleuren - rood en wit.

Ik zou eventueel ook de bestaande 12V lampjes kunnen gebruiken (MS 2.8 steekfitting); bij aarding aan het chassis heb je iets minder dan de helft van de baanspanning, dus ca. 9V. Dan hoeft er helemaal geen weerstand voor, maar geeft wel minder licht.

[spock]

Dan gaan alleen de rode leds branden indien je ze allemaal parallel zet.
Mijn 2 cent: geen leds parallel zetten. Indien er weinig ruimte is, gebruik dan smd led en weerstanden. Dan zal je zien dat je zeeën van ruimte hebt.

Mvg spock

[Lobomotion69]

Twee of meer led's parallel schakelen achter één weerstand is niet verstandig. Wanneer, door welke oorzaak dan ook, de verbinding van één led onverhoopt onderbroken wordt overlijdt de andere led zonder pardon. Dat wil je niet hebben.
Beter is het de (identieke) Leds's in serie te schakelen. Het nadeel daarvan is dat wanneer één led het niet meer doet alle led's uit blijven. Maar ze gaan niet kapot. Je hoeft dan alleen de defecte led te vervangen en alles doet het weer.
De beste oplossing is nog steeds iedere led apart van een weerstand te voorzien. Wanneer je 1/4 Watt weerstanden gebruikt neemt dat niet veel ruimte in. Met SMD weerstanden wordt dat nog veel minder.

[bask185]

Wanneer, door welke oorzaak dan ook, de verbinding van één led onverhoopt onderbroken wordt overlijdt de andere led zonder pardon

Dit is helemaal niet waar. Als 1 led verbroken zou worden, brandt de andere simpelweg 2x zo vel.  Tenzij je ze inregelt op 20mA per stuk, ja dan zou die andere spoedig overhit raken en overlijden, maar als je gewoon een 'normale' stroom pakt van 1mA ~ 2mA is er helemaal niks aan de hand.

[Klaas Zondervan]

Inderdaad, niet te gauw leeuwen en beren zien.
Ik snap .ook niet goed waarom er geen ruimte is voor meer weerstanden. Zo propvol kan een loc toch niet zitten?
De leds zitten kennelijk allemaal met de plus aan het chassisblok. Dan zou ik de blauwe draad direct aan het chassis zetten en de weerstanden opnemen in de witte en de gele draad. Dan kun je per kleur een verschillende waarde kiezen.

[Herb73]

Tot die conclusie ben ik inmiddels ook gekomen; ik lees ook her en der dat het afgeraden wordt om LEDs parallel te schakelen op één weerstand, ook ESU adviseert een weerstand voor elke LED afzonderlijk. De ruimte is wel beperkt, maar ik kan onder elke cabine wel twee weerstanden kwijt. De witte, gele, groene en violet draad op de 2 witte en 2 rode ledjes; de weerstanden aard ik elk afzonderlijk op het chassis, op de montage schroefjes van de draaistellen (die zitten dichtbij de gaatjes voor de verlichting). De blauwe draad uiteraard ook aan het chassis.

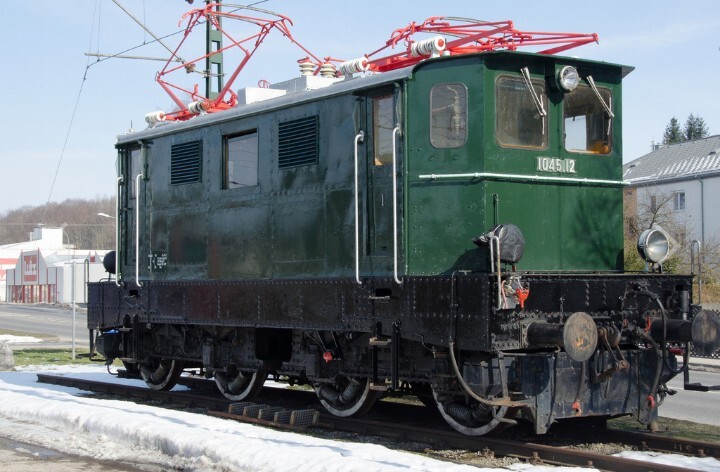

Het is overigens - voor mijn doen - een kleine loc: Serie 1045 van de ÖBB. Onder de kap is vrijwel alles opgevuld met aandrijving en ballast - van dat laatste kan ik wel wat weghalen natuurlijk.



In werkelijkheid is het al geen grote jongen; en daar hoefde er geen eens een decoder in en ook geen LED verlichting
Je moet ook wel een beetje een priegel fetisj hebben voor deze hobby.
