lampjes in huizen willekeurig schakelen

[Ronald Schreuder]

Ok, duidelijk.
Bert, als het licht te fel is maak ik of de weerstand hoger of zet er een extra led in serie bij.
Bas, duidelijk. Goed dat het zegt. Maar de gnd gebruik ik wel toch? En ik heb DC trafo's
Bellejt, oke komt goed.

Ik ga morgen eerst even iets aansluiten, en kijken of het werkt.
Bas of Bert, kan ik de output voor de straatlantaarns een paar keer laten knipperen om hem dan constant te laten branden?

[Bert55]

, kan ik de output voor de straatlantaarns een paar keer laten knipperen om hem dan constant te laten branden?

Dat kan ik er wel bij jongen. Weet niet of me dat binnen een paar dagen lukt ivm bezigheden.
Dan wordt het een gescheiden routine van de random leds.

Nog wel een vraag:
Hoe wil je de lamp in- en uitschakelen?
Kan met een simpele schakelaar op een ingang van de Nano maar in plaats daarvan of daarnaast ook met een lichtgevoelige sensor.

[Ronald Schreuder]

Geweldig, heeft geen haast. Inschakelen gaat dmv een schakelaar. Evt later te vervangen door een relais/decoder te bedienen vanuit Itrain.

Ronald

[Bert55]

Komt goed

[Klaas Zondervan]

kan ik de output voor de straatlantaarns een paar keer laten knipperen om hem dan constant te laten branden?

Waarom wil je dat? Het is een misverstand dat straatlantaarns met TL knipperen bij het inschakelen. Die armaturen zijn starterloos, er zitten zelfstartende buizen in en die knipperen niet.

[Bert55]

Je hebt vast gelijk Klaas maar voor het leuk is ook een reden

Ronald.
Aansturen kan ook via DCC. Relais zijn wat old school.
Zelf gebruik is een (eigen) at mega ic op een print met connectoren en een DCC ingang.
Namaken is een eitje..

[Ronald Schreuder]

Waarom wil je dat? Het is een misverstand dat straatlantaarns met TL knipperen bij het inschakelen. Die armaturen zijn starterloos, er zitten zelfstartende buizen in en die knipperen niet.

Omdat ik dat leuk vind.
Niet knipperen vind ik saai.

[Ronald Schreuder]

Je hebt vast gelijk Klaas maar voor het leuk is ook een reden

Ronald.
Aansturen kan ook via DCC. Relais zijn wat old school.
Zelf gebruik is een (eigen) at mega ic op een print met connectoren en een DCC ingang.
Namaken is een eitje..

Ja het wordt waarschijnlijk aansturen via een DCC decoder. Heb nog wel ergens een vrije uitgang. Komt goed.

[Klaas Zondervan]

Omdat ik dat leuk vind.
Niet knipperen vind ik saai.

Straatverlichting is ook hartstikke saai. Het gaat aan als de zon onder gaat en weer uit als de zon opkomt, elke dag hetzelfde.
Maar als jij het leuk vindt, lekker laten knipperen.

[bask185]

Flikkerende TL verlichting:
https://youtu.be/LAA6AyNP_vk?t=15

Ja het wordt waarschijnlijk aansturen via een DCC decoder.

Dat kan, maar ook dan moet je willicht iets van elektronica er aan hangen. Bij een spoeldecoder meestal niet, maar dat kan per decoder verschillen hoe ze werken.

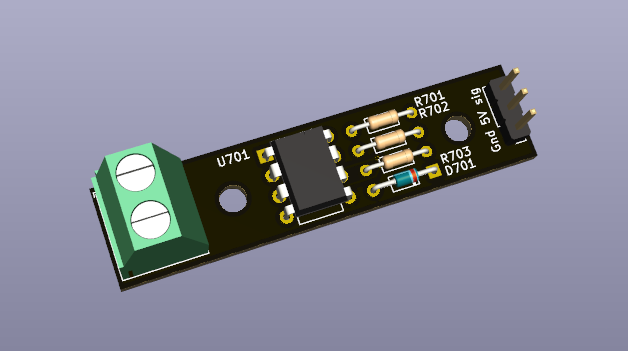

Zelf zou ik een DCC printje nemen. Die hang je ook met 3 draden aan je arduino. Via de arduino IDE library installer, kan je de NMRA DCC library installeren en dan kan de arduino zelf DCC commando's decoderen. Het is niet zo veel code om te kloppen


Mvg,

Bas

[Ronald Schreuder]

Blink is gelukt, geen problemen bij de installatie.
Led knippert en kan zelf de tijden of het knipperen wijzigen, leuk!
Nu even leds verzamelen voor mijn huisjes om de boel goed te testen.

[Bert55]

Mooi Ronald
Heb een begin gemaakt met het inschakel verschijnsel.

[Bert55]

Kijk maar of je hier wat aan hebt. Ik kan het als subroutine opnemen in de andere sketch

Code: [Selecteer]

// Flikkeren -> Halve helderheid -> Fade-up -> Pauze -> Herstart
const int pwmPin = 9;     // PWM output pin voor Led
const int enablePin = 2;  // Enable pin met pull-up, start de sequentie bij schakelen naar 0

//  parameters
const int minBrightness = 60;          // minimale helderheid
const int maxBrightness = 255;         // maximale helderheid
const int warmupDuration = 5000;       // flikkertijd
const int fullBrightnessPause = 3000;  // Na flikkeren en fade up start de sequentie na de ingesteld tijd opnieuw
int fadeDuration = 5000;               // na flikkeleren start de Led op 50% helderheid en gaat in de ingeschakelde tijd naar max

// Status variabelen
enum LightState { OFF, FLICKER, HALF, FADE_UP, PAUSE };
LightState currentState = OFF;
unsigned long stateStartTime;
int currentBrightness = 0;
bool isEnabled = false;

void setup() {
  pinMode(pwmPin, OUTPUT);
  pinMode(enablePin, INPUT_PULLUP);
  analogWrite(pwmPin, 0);
  randomSeed(analogRead(5));
}

void loop() {
  unsigned long currentTime = millis();
  unsigned long stateTime = currentTime - stateStartTime;

  // Schakelaar logica
  if (!digitalRead(enablePin) && !isEnabled) {
    isEnabled = true;
    currentState = FLICKER;
    stateStartTime = currentTime;
  } else if (digitalRead(enablePin) && isEnabled) {
    isEnabled = false;
    currentState = OFF;
    analogWrite(pwmPin, 0);
  }

  if (!isEnabled) return;

  // State machine voor laslicht gedrag
  switch (currentState) {
    case FLICKER:
      if (stateTime < warmupDuration) {
        // *** fase
        currentBrightness = random(minBrightness, maxBrightness * 0.7);
        analogWrite(pwmPin, currentBrightness);
        delay(50);
      } else {
        currentState = HALF;
        stateStartTime = currentTime;
        currentBrightness = maxBrightness / 2;
        analogWrite(pwmPin, currentBrightness);
      }
      break;

    case HALF:
      if (stateTime >= 1000) {
        currentState = FADE_UP;
        stateStartTime = currentTime;
      }
      break;

    case FADE_UP:
      {
        float progress = min(1.0, (float)stateTime / fadeDuration);
        currentBrightness = maxBrightness / 2 + (maxBrightness / 2) * progress;
        analogWrite(pwmPin, currentBrightness);

        if (progress >= 1.0) {
          currentState = PAUSE;
          stateStartTime = currentTime;
        }
        break;
      }

    case PAUSE:
      if (stateTime >= fullBrightnessPause) {
        // Herstart de hele sequentie
        currentState = FLICKER;
        stateStartTime = currentTime;
      }
      break;
  }
}
