Altijd al een modelbaan willen bouwen met rijdende auto's. In het verleden veel geëxperimenteerd met diverse systemen. Vaak liepen deze projecten spaak. Ik was echt afhankelijk van de niche-markt. Dit waren vaak omgebouwde en aangepaste modellen van leveranciers als Herpa .... Faller was destijds geen optie, dure software en aansturing voor de computer (satellieten), weinig aanbod vrachtauto's. Nu is Viessmann gekomen met een nieuw systeem voor auto's. Dit idee spreekt me wel aan.

Mijn voorlopige schets voor de modelbaan -->



De rechter wisselstraat ligt verkeerd om

Het idee is om een enkelsporig baanvak met een uitwijkspoor te bouwen. Deze lokale lijn ligt in een bosrijke omgeving en heeft een halte. Deze sluit dan weer aan op een weg met een bushalte, te bereiken via een spoorwegovergang.

Voorlopig is er een vrachtauto in bestelling. De bedoeling is deze auto's te laten rijden met de software iCar. De instructies om deze auto's te besturen komen van de ECoS. De bedoeling is om infrarode led's te gebruiken voor de data overdracht door gebruik te maken van de "Main". Op die manier kan ik de auto's besturen net als de locomotieven. Het traject wordt bepaald door de  magneetstrip en de servo's voor de afslagen en de busstop. De terugmelding wordt dan geregeld met Hall-sensoren in het wegdek. Deze heb ik nog liggen van vorige experimenten.

Rob

[RobVille]

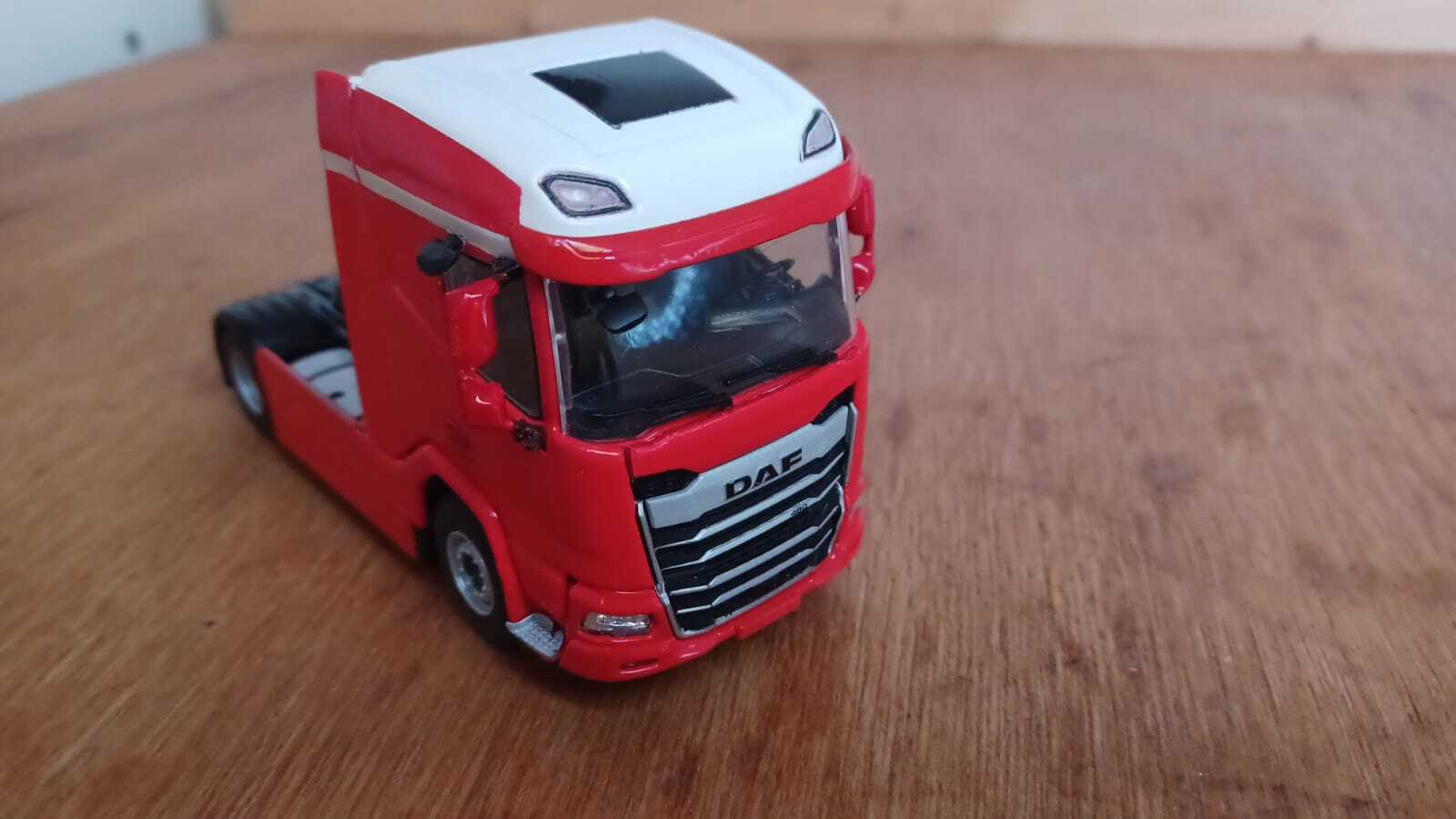

Het begin is er. De bestelling kwam sneller dan verwacht.







Nu nog de elektronica.

Rob

[MOVisser]

Ga je volgen.


Ronald Visser

[Sikko]

Ben benieuwd!

[RobVille]

Eerst maar eens de vrachtauto op de CarManager met de USB aangesloten. Geen problemen, nieuwste firmware geladen. Vooruitlopend op de aansturing met de ECoS, heb ik deze auto een adres gegeven. Met de afstandsbesturing kan je de diverse functies testen. Uiteindelijk hoop ik iemand te vinden die deze vrachtauto kan omkatten naar een Nederlands voorbeeld, maar dit terzijde.





De bedoeling is om deze auto's aan te sturen met de ECoS. Op die manier kan ik dan iCar gebruiken. Op Internet zwerven diverse handleidingen waarbij te zien is dat het werkt. De onderdelen heb ik gekocht en in elkaar gesoldeerd. Probleem, voor mij als leek, die totaal niet weet hoe de theorie werkt, heb ik willekeurig de onderdelen gekocht, puur op basis van deze specificaties.

I used the following components as transmitters of the digital signals:
HuiYuan Opto-Electronic LED 3 mm Infrarot klar 7-12 mW/sr 940 nm 30 °
TRU COMPONENTS Si-Gleichrichterdiode TC-1N4001 DO-204AL 50 V 1 A
TRU COMPONENTS 1584532 TC-MOR01SJ0102A10203 Metallschicht-Widerstand 1 kΩ axial bedrahtet 1 W 5 %

Deze configuratie heeft hij getest op een Märklin Central Station! Daarbij de opmerking dat het ook wel op andere Centrales zou lukken ...

Probleem, het werkt totaal niet. Om die reden nog eens verder gezocht en inderdaad, deze configuratie is inderdaad ook getest op een ECoS. Het probleem is dat je de uitgangsspanning van de centrale kunt aanpassen aan het systeem dat je gebruikt. Voor mij  N - modelbaan gebruik ik 16 V, voor de H0 - Modelbaan 18 V.

Zijn specificaties -->
IR-LED – 5mm IR LED – Rund
Ensretterdiode 1N4004
Modstande til IR-LED – 330 ohm

En om het nog leuker te maken -->
Weltron 405248 Koolfilmweerstand 820 Ω Axiaal bedraad 0411 0.5 W
Vishay Standaard diode 1N4148-TAP DO-204AH 75 V 300 mA
Vishay TSAL 6200 IR-emitter 940 nm 17 ° 5 mm Radiaal bedraad

aangevuld met de opmerking -->
De enige variabelen zijn dus de oriëntatie van de diode en de oriëntatie van de IR-LED. In mijn opstelling heb ik de "B" van de ECoS verbonden met de anode van de diode. Vervolgens is de kathode van de diode verbonden met de anode van de IR-LED en de kathode is verbonden met een weerstand en vervolgens met de "0".
(vertaald door AI)

Jullie begrijpen dat ik het spoor volledig kwijt ben. In mijn naïviteit dacht ik, koop die elementen met de genoemde specificaties en soldeer de boel aan elkaar. Toch blijkt het verhaal genuanceerder te zijn. Kortom, is er iemand die mij kan helpen?

Rob

[Hans GJ]

Ik kan je jammer genoeg niet helpen...
elektronica is altijd zoeken, proberen (vloeken) en nog eens zoeken enz...

Misschien vind je dit ook wel interessant, een auto op 1/87 bediening via RC.
https://www.youtube.com/watch?v=s0d3XTtiwYE

groeten en succes!
Hans

[RobVille]

Hans, is inderdaad mooi spul. Welke techneut kan voor mij een zender in elkaar flansen. De opzet is om zowel het treinverkeer als de aansturing van de auto's te automatiseren, ook vanwege de omvang van deze modelbaan. Kortom, lijkt mij voor een doorgewinterde elektronicus op dit forum een eitje, gezien ook de diverse bijdragen van deze specialisten in andere topics.

Rob

[MOVisser]

Rob,
Bask185 zit volgens mij bij jou in de buurt.

Wat bedoel je met een trekker omkatten naar een Nederlands model?

Groet
Ronald

[RobVille]

Ronald,

Op termijn, wanneer alles werkt natuurlijk, een Nederlands nummerbord, logo's en kleurstelling ....

Rob

[Huup]

Viessmann carmotion.... ben benieuwd, Rob!

[RobVille]

Raadspelletje De componenten verwisseld, gedraaid en het werkt nu. De vertraging na het zenden van de commando's is aanzienlijk. Waarschijnlijk even kijken in de CarManager. Heeft iemand een idee over de IR diode? Deze brandt steeds en knippert bij de commando's. Volgens mij hoort dit niet.



Hebben jullie een idee over deze IR. Deze werkt optimaal bij een afstand van ongeveer 5 cm. Dit is voor mij te weinig. Ik wil de signalen over een veel grotere afstand zenden en ook een betrouwbare overdracht. Wat denken jullie over de maximale afstand?  Deze diode moet relatief klein zijn in verband met de inbouw. Verstoppen kan dan in een verkeerspaaltje, onder de struiken ...

Rob

[bask185]

Een echte IR led die hoor je helemaal niet te kunnen zien, sommige camera's kunnen dat zien. Dit lijkt mij op een gewone witte led. Je kan een IR led met iets van 70mA ofzo aansturen, dat zou het bereik moeten vergroten.

Het is normaal dat die bij instructies knippert, lijkt mij. Hij moet knipperen om instructies te versturen.

Mvg,

Bas

[RobVille]

Bas,

Kort door de bocht. Kun je mij van een echte IR LED, die je inderdaad niet kan zien, tenzij deze instructies verstuurt, en voldoende reikwijdte ( > 75 cm met grotere stralingshoek ) heeft, een typenummer geven. Meestal bestel ik bij Conrad voor mijn draadjes en aanverwante artikelen. Heb je eventueel een bestelnummer voor me.

Rob

[MOVisser]

OK dat kan gedaan worden.

Ben nu met een witte WSI truck bezig om te zetten naar BTT transport.
Wat wel nodig is, dat ik de kabine eraf kan halen om te spuiten etc...

Ronald Visser

[RobVille]

Wat wel nodig is, dat ik de kabine eraf kan halen om te spuiten etc...

Ronald Visser

Nope. Alle onderdelen zitten min of meer vast aan de printplaat, zover ik kan beoordelen.


Nog geen ideeën over de IR-Led?
