Minitrix baanplan klopt op papier (Scarm) maar niet in de praktijk

[Klaas Zondervan]

Wat je ook nog kan doen: het hele onderste spoor, van wissel tot wissel, in flexrail leggen. Dan los je zowel het lengteprobleem als het hoekprobleem in één keer op.

[Matthijs van Heijningen]

Anyrail levert dit beeld op...

Maarten,

Je ziet het ook in de afbeelding van odaoda,

mvg,

Matthijs

[maartenvdb]

Gezien, maar ik zie nog meer (foutieve !) plaatjes waarin het wel lijkt te kloppen
Dus odaoda had van begin af aan gelijk.  Maar ik heb geen anyrail, dus heb dat niet verder gecontroleerd en bij die anderen klopte het weer wel.

Maar inmiddels zijn we er dus uit

[AlbertG]

Nogmaals bedankt voor alle hulp en tips. Ik ben er inmiddels uit, zie de foto op de vorige pagina.

[AlbertG]

Dit project heeft een tijdje stilgelegen maar er is nu weer wat voortgang.

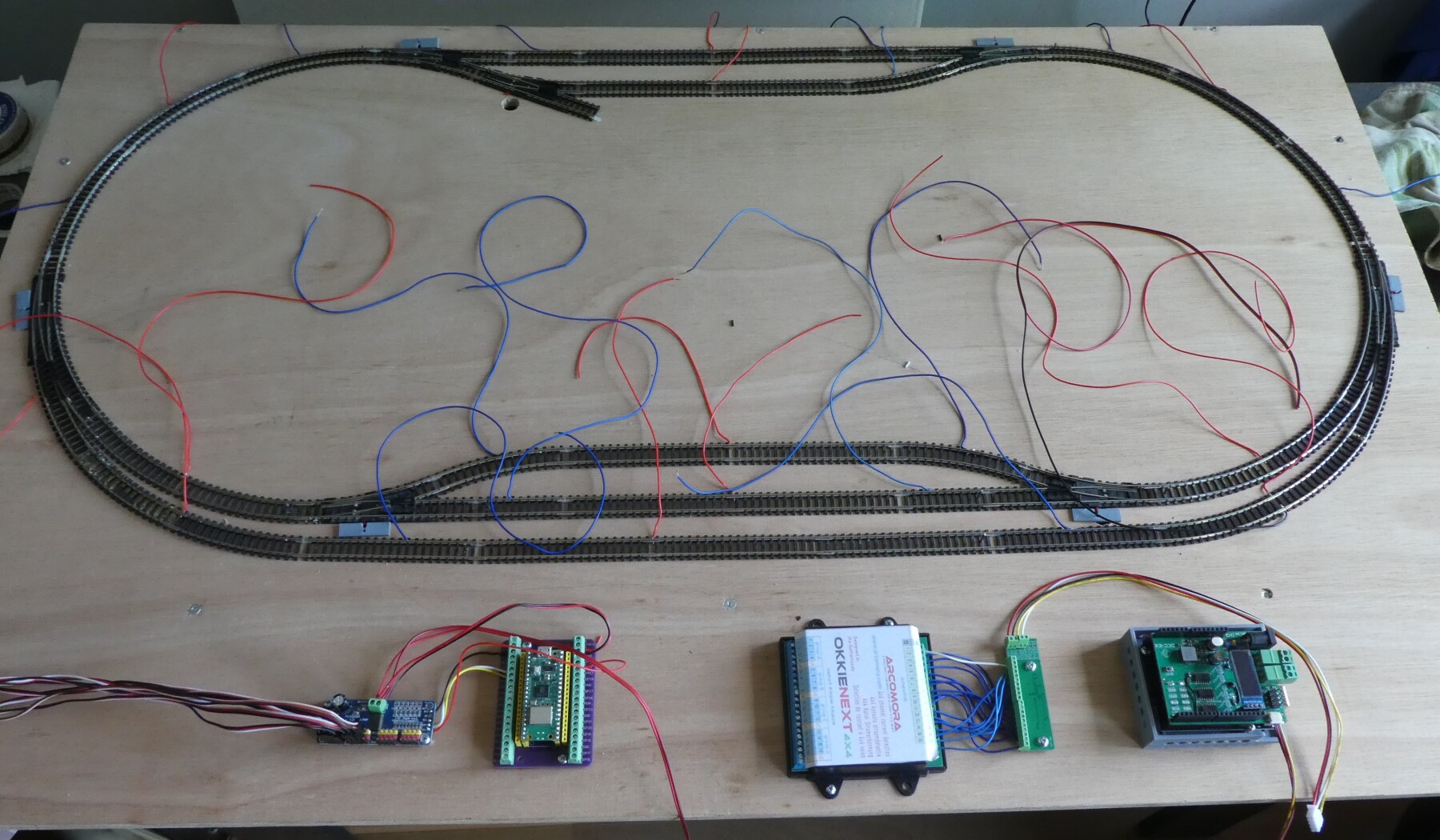

Rechts op de foto de DCC-EX centrale op basis van een ESPDUINO-32 en een DCC-EX Motorshield8874. Links daarvan een MCP23017 die aangesloten wordt op de I2C bus van de DCC-EX centrale voor 16 extra poorten. De 16 uitgangen van de OkkieNext voor de bezetmelding zijn aangesloten op deze MCP23017.
De blauwe draden gaan straks naar de OkkieNext. De rode draden voorzien de ongedetecteerde stukken van stroom en gaan straks via een verdeelblokje naar de DCC-EX centrale.

Ik ga de wissels aandrijven met servo's.
Daarvoor gebruik ik een Raspberry Pico-W als servodecoder en de servo's heb ik aangesloten op een PCA9685, links op de foto. Het voordeel hiervan is dat ik de eindstanden van de servo's direct in Rocrail kan instellen en opslaan. Beide onderdelen zijn ook via I2C met elkaar verbonden.
De servo's zetten de wissels om via de grijze plaatjes die je op de foto ziet. Daar komt nog een kapje overheen.

Nu eerst gaatjes boren om alle draadjes onder de baan te krijgen. Wordt vervolgd.
