wissels

[Dennis94]

hoi,

eindelijk zijn de drieweg en kruiswissels van roco geoline binnen.

Nu wil ik deze graag elec bedienen met terugmelding met pulsschakelaars.

De drieweg en kruiswissel hebben  2 schakelaars, waarbij bij de kruis als je een schakelaar omzet links of rechts  de beide sporen omgaan.

kan ik voor de kruis en driewegwissel gewoon 2x het schema dhr Zondervan van de gewone wissel gebruiken.

wat is verstandig voor de drieweg wissel het schema van dhr Zondervan van de drieweg wissel of 2x van de gewone wissels

wat zijn de orderdelen welke gebruikt zijn voor de schakeling van de driewegwissel ok kan ik met het schema naar een winkel.

is het schema van de drieweg ook gemonteerd te koop. bv op de beurs Houten

Ik moet ongeveer 18 wisselaandrijvingen inbouwen met eventueel alle ledjes en welke trafo kan ik daar voor gebruiken. Ik heb nog een oude roco trafo 14 va 1.1 A liggen met een aparte wisseluitgang

Dennis

[Klaas Zondervan]

Dennis, eerst even over het "kruiswissel". In het Duits heet zo'n ding een Kreuzungsweiche, maar in het Nederlands is dat een Engels wissel. Een kruiswissel is in het Nederlands een ander ding.

Feitelijk bestaat een Engels wissel uit twee in elkaar geschoven wissels. Je kunt het dan ook als zodanig aansturen. Daarbij moet je wel een ding goed in de gaten houden: met de tongen links kies je tussen de sporen rechts, en met de tongen rechts kies je voor de sporen links.

Een driewegwissel zijn eigenlijk ook twee in elkaar geschoven wissels. Je kunt ze dus ook als zodanig aansturen, maar met de beperking dat het niet mogelijk is om de beide afbuigende standen tegelijk te kiezen. De tongen zitten elkaar dan in de weg. Daarom is de aansturing met 3 drukknoppen bedacht, als je daarmee een afbuigende stand kiest, dan wordt het andere wissel vanzelf in de rechtstand gezet.

Dan nog de vraag over de onderdelen. De diodes die rood, geel of groen zijn getekend zijn eigenlijk leds, lichtgevende diodes.
De zwart getekende diodes zijn gewone diodes, b.v. type 1N4004.
De transistors zijn universele NPN transistors, b.v. type BC 547.

De leds, en bij het driewegwissel ook de transistors, dienen alleen maar om de wisselstand terug te melden. Als je die weglaat kun je het wissel gewoon bedienen, maar je hebt dan geen terugmelding.

[Dennis94]

hoi Klaas

Ik heb nu diodes IN 4007 en transistor bc 557, volgens de winkel Coditronics zijn deze goed voor de drieweg wissel

Klopt dit

cornel

[Klaas Zondervan]

Cornel,

Dat is inderdaad goed.
Ik besef nu dat ik in mijn vorige bericht een foutje heb gemaakt. Ik noemde daar NPN transistors BC 547, maar je hebt inderdaad BC557 nodig, dat zijn PNP transistors. Waarschijnlijk heb je dat schema meegenomen naar de winkel.
Heb je ook de weerstanden en de leds aangeschaft?

[Lokpaint]

 In het Duits heet zo'n ding een Kreuzungsweiche

In het duits heet het Kreuzweiche..

Is het schemaatje ook publiekelijk toegankelijk?

Bart

[Wim Ros]

Als je het schema van Klaas bedoeld voor de drieweg wissel e.d. kijk op zijn website onder bonte verzameling.

Mvg
Wim.

[Klaas Zondervan]

In het duits heet het Kreuzweiche..

In de Roco catalogus gebruiken ze de woorden (Doppel)kreuzweiche en (Doppel)kreuzungsweiche door elkaar.

[Dennis94]

hoi Klaas,

tevens zes 10k en 47k weerstanden
3 x 1k weerstanden
3 pulsschakelaars geel
3 x led 3mm geel

verder een groene printplaat met gaatjes.

mijn vraag is nu hoe ik het beste de onderdelen op de plaat krijg.
Ik zat te denken de orderdelen zoals in jou schema hetzelfde
neer te zetten aan de groene kant van de plaat en dan aan de onderkant
op een of andere manier solderen.

zijn er eventueel andere lezers wie het schema al op een printplaat hebben gemaakt (foto,s).

Cornel

[Klaas Zondervan]

Cornel,

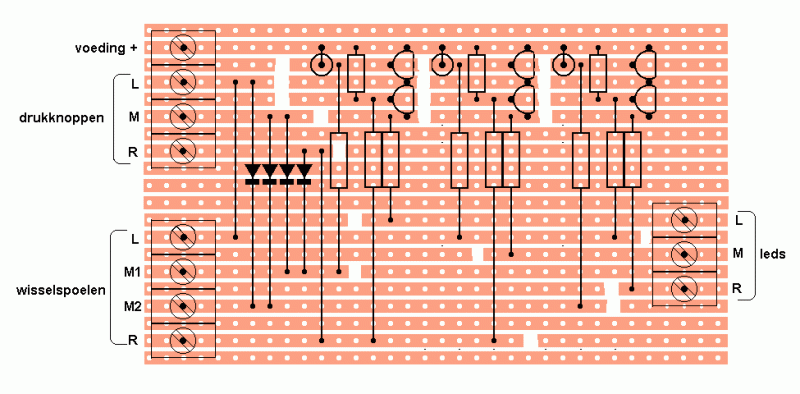

ik bedacht ineens dat ik niet zo lang geleden voor iemand een ontwerp van de schakeling op baantjesprint heb gemaakt. Wellicht heb je er iets aan.


https://images.beneluxspoor.net/bnls/driewegwisselterugm.gif

[Dennis94]

klaas,

ik mis in het schema 3 weerstanden en wat zijn de 3 rondjes aan de +

cornel

[René Huibers]

Neem aan dat dat de (missende) weerstanden zijn die rechtop staan.

Rene

[Klaas Zondervan]

Inderdaad, bovenin zitten 3 weerstanden die rechtop gemonteerd zijn. De kopersporen waar ze tussen zitten liggen nl. direct naast elkaar, waardoor er geen ruimte is om ze liggend te plaatsen.

[Dennis94]

klaas,

Ik heb de printplaat omgeruild voor een plaat zoals jij hebt gebruikt.

Nu heb ik het sporenplan nog nagetekend met kleurtjes en zit er volgens mij een verschil tussen het schema op jou site en het sporenplan.

Als ik vanaf led (m) bekijk komt de led via de 1k weerstand aan de transistor (c poot) Dan vanaf (b poot) naar een 10 k weerstand naar de + en een 47 k weerstand naar spoel L (schema site).

Op het sporen plan zijn volgens mij de 47 k weerstanden verwisseld en loopt de 47 k weerstand naar spoel R

Klop dit

Cornel

[Klaas Zondervan]

Cornel,

kun je dat nog op een andere manier uitleggen, want ik snap het probleem niet.

[Dennis94]

hoi, klaas,

tek van de site: vanaf de - naar led (M) naar 1k weerstand naar transistor (c pootje), dan vanuit transistor (b pootje) splitsing naar 10 k weerstand en naar 47 k weerstand. Vervolgens van de 47 k weerstand naar spoel (L) en naar de andere 47 k weerstand van de transistor welke dient voor led (R).

sporenplan in deze vraagbaak: het zelfde als hierboven echter vanaf de 47 k weerstand gaat het vervolgens alleen naar spoel (R). De weertand welke aan de bovenste transistor zit gaat naar spoel (L).

als we op het sporenplan van links naar rechts tellen heb ik het over transistor 3  (bovenste) en 4 (Onderste)

Ik denk dat de 47 k weerstand welke op het sporenplan van de bovenste transistor naar spoel (L) loopt naar spoel (R) moet en andersom

Cornel
