interface RocRail en fysiek rijweg gestuurd bedieningspaneel

[Jelmer]

Ik blijf het op de voet volgen Eric, erg interessant onderwerp en mogelijk dat dit zelfs tot iets vergelijkbaars leidt bij mij thuis..

Groeten,
Jelmer

[Eric v C]

Leuk te horen Jelmer,
Ik blijf elke keer wanneer er een vorm van progressie is dit melden.
Het "project fysiek rijweg gestuurd besdieningspaneel" is evenwel er een met een lange adem zo heb ik gemerkt.
Er zitten vele aspecten aan die ik onderweg ook nog moet leren "meisteren".

Vandaag heb ik een aantal OLED's via de I2C-bus aangstuurd door gebruik te maken van een multiplexer.
Dat ging met de hulp van deze pagina https://wiki.rocrail.net/doku.php?id=wio:wio-displaymultiplex-en

Eesrt heb ik 1 multiplexer TCA9548A chip on I2C address 0x72 er tussen geplaatst.
Dat adress wordt door het zetten van VIN 5V op de pen A1 gerealiseerd.

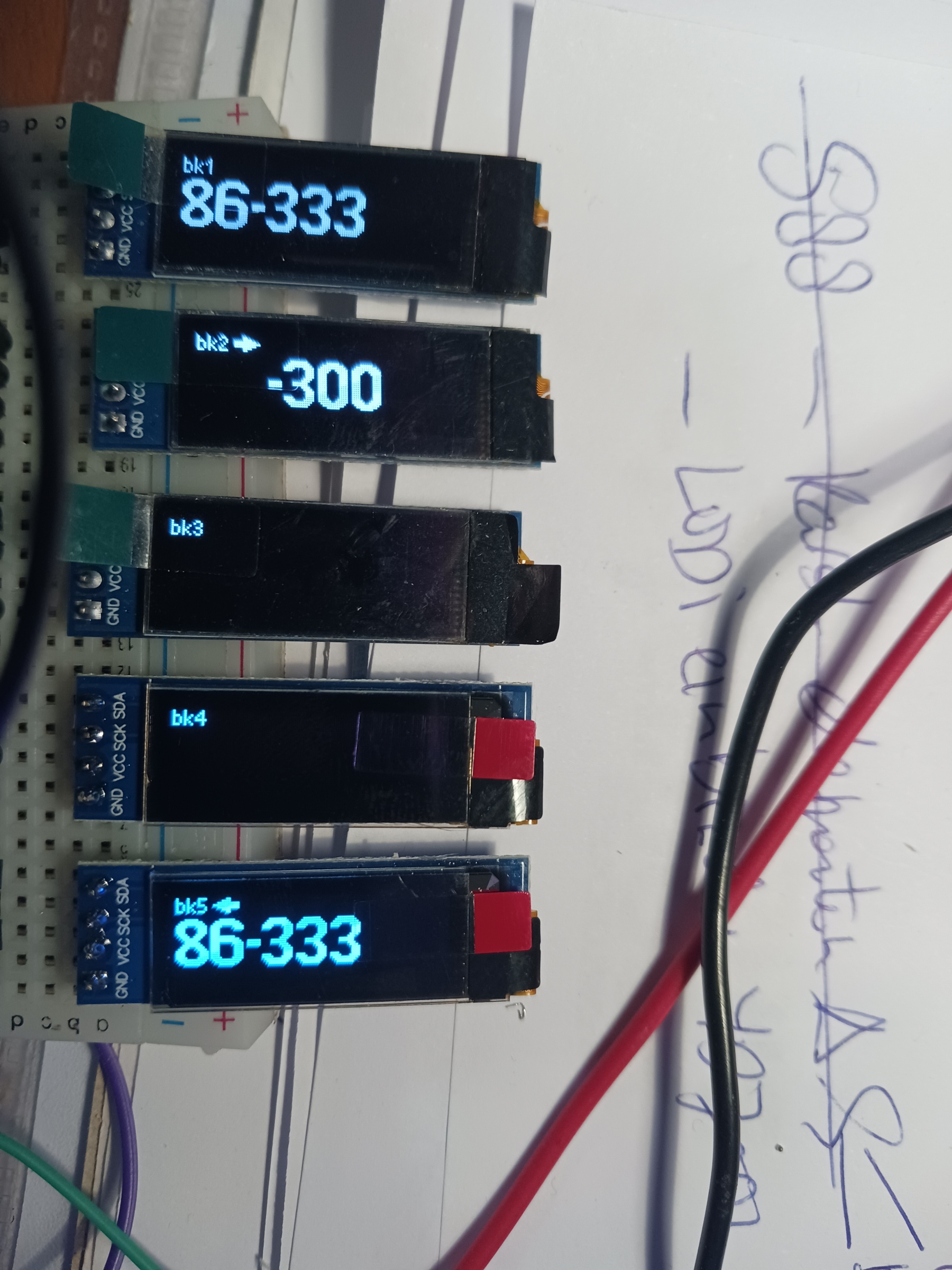

Zo kon ik wederom en daarna 2,3,4 en toen 5 OLED's aansturen.
Door RocRail op virtueel automatisch te zetten en twee lokomotieven in blok 1 resp. 2 te plaatsen en te starten,wikkelde zich een patroon van rijdende treinen afn.
Dit is nu te volgen op het spoorplan en redelijk synchroon op het LED-snoer en de inmiddels parallel geschakelde fysieke CTC-bouwstenen.
Ook moet ik nog aan der slag om de ontbrekende karakters "B" en "S"van de "BS-300" die wel vanuit de LokId worden gestuurd als AMP-bestand in de WIO 35 (die de OLED's aanstuurd) te plaatsen. Anders blijft deze alleen -300 tonen.



Het stroomverbruik (externe voeding) loopt nu op naar 350mA met LED-snoer en 170mA zonder.
Ik heb eveneens een 2e multiplexer aangesloten maar zie daarop de blokken 4 en 5 in kopie verschijnen.
Mogelijk wordt dit veroorzaakt door het feit dat ik op multiplexer 1 niet alle 8 OLED's heb aangesloten en separaat aanstuur.
Dat is nog een uitzoek dingetje.



En ik moet ook nodig documenteren met al die draden hoe ik e.e.a. heb aan gesloten.

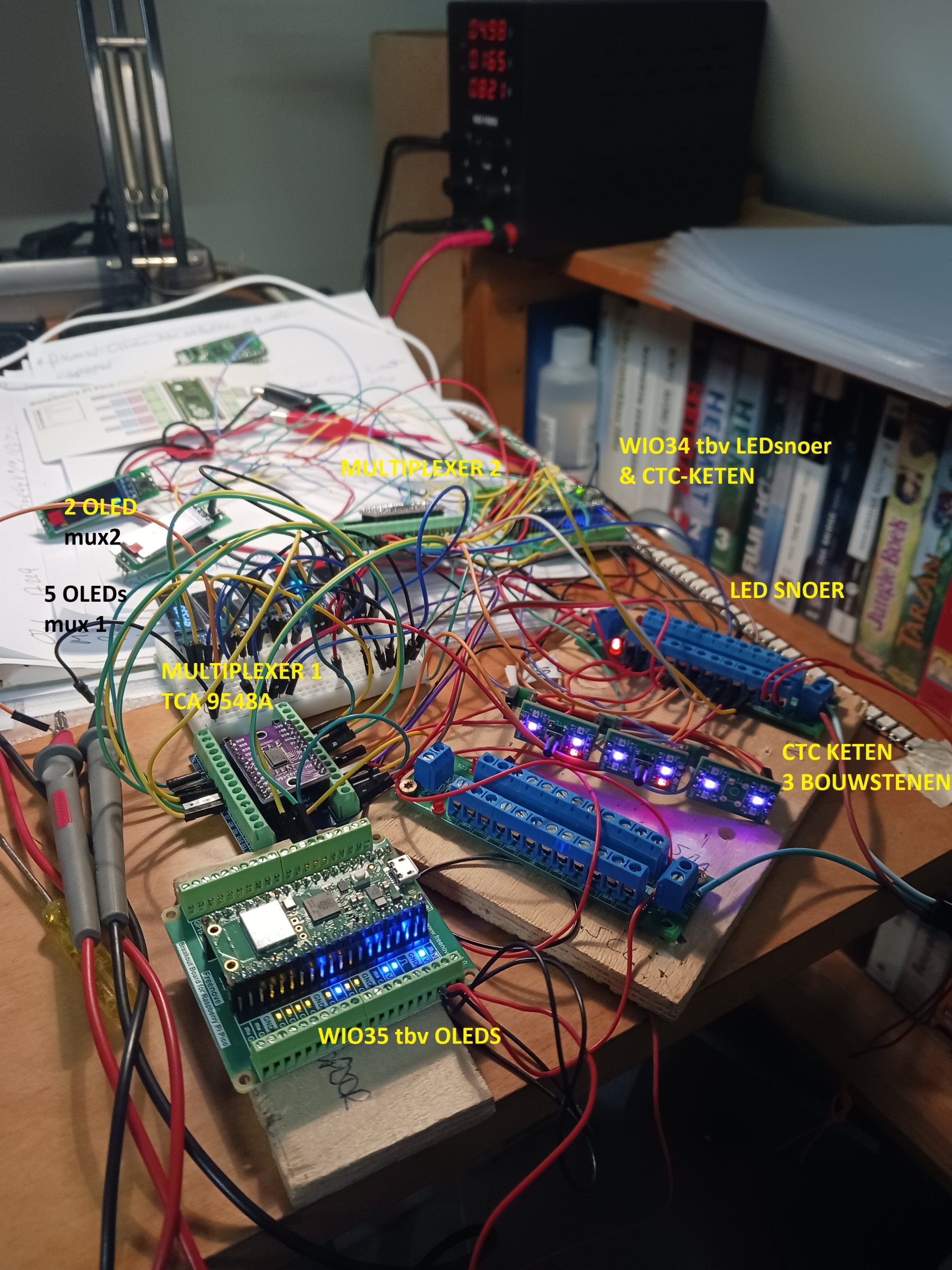

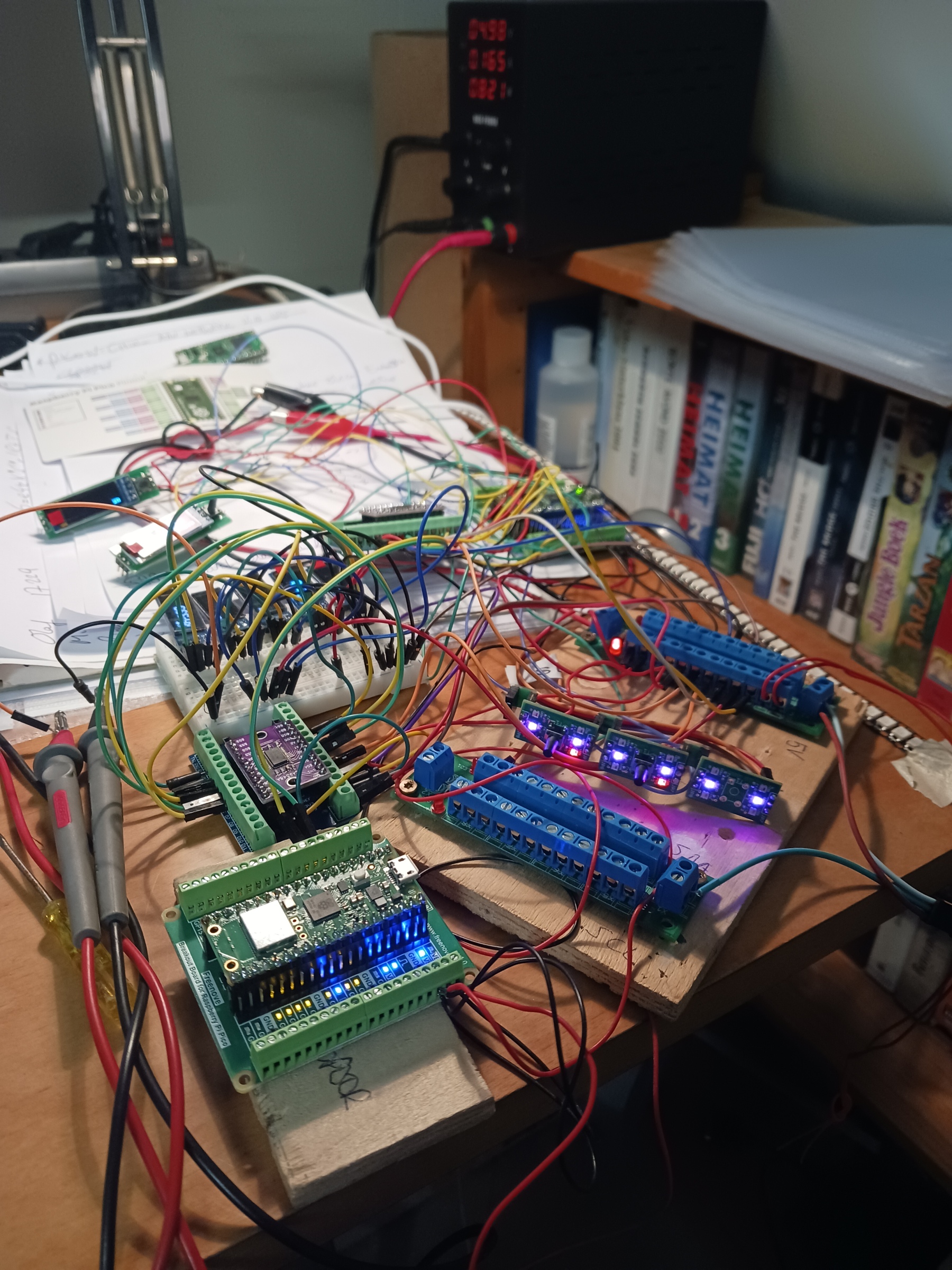

Op de 2e foto zijn de onderdelen herkenbaar





Mijn volgende stap is uitbreiden van de keten van fysieke CTC-bouwstenen tot een werkende keten en daarin opgenomen OLED's.
Het ontwerpen van de behuizing van de CTC-bouwstenen is iets waar ik deze week ook aan ga beginnen.
De 3D-printer mag onderhand aan het werk.

Eric

[Eric v C]

Vandaag druk geweest met de AMP.bestanden waarmee de karakters (cijfers, leestekens en letters) gedefinieerd worden voor publicatie op de OLED's.
Wanneer een gebruikt karakter mist als AMP-definitie wordt deze niet weergegeven om het OLED en dat is natuurlijk niet de bedoeling.

In Rocrail kan je namelijk het veld LocId in de tabel lokomotoeven zelf bepalen.
Alle daarin gebruikte karakters moeten als AMP.bestand voorkomen op de WIO vanwaaruit de OLED's worden aangestuurd.
Na een Tip van StefanK uit het RocRail-forum heb ik zelf de ontbrekende AMP-definities voor de letters B en S gemaakt en in de WIO gezet.
Dat kan via WORDPAD door het txt.bestand aan te maken en later te hernoemen naar .amp

De lettergrootte voor de B en S die ik wilde voor de 2e balk maken was 24x14 posities. In de bovenbalk staan karakters van 12x7 posities.
Eigenlijk is deze definitie doordsimpel zie onder.

.
.
 XXXXXXXXXXXX
XXXXXXXXXXXXX
XXXXXXXXXXXXX
XXXX          XXXX
XXXX
XXXX
XXXX
XXXX
XXXX
XXXXXXXXXXX
XXXXXXXXXXXX
 XXXXXXXXXXXX
  XXXXXXXXXXX
                 XXXX
                 XXXX
                 XXXX
                 XXXX
                 XXXX
XXXX         XXXX
XXXXXXXXXXXXX
XXXXXXXXXXXXX
 XXXXXXXXXXX

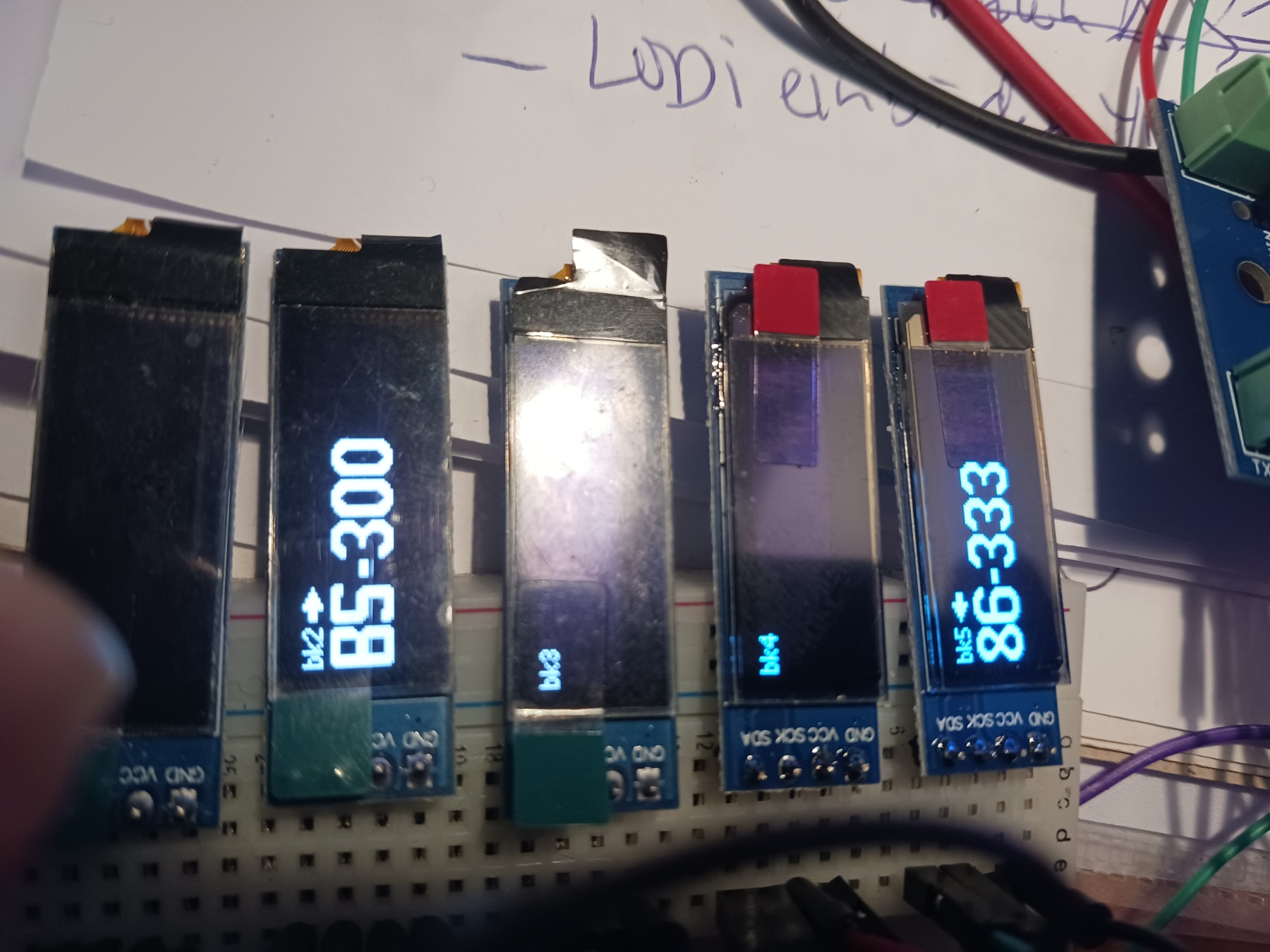

Het resultaat wordt dan zoals op de onderstaand foto.



Eric

[Eric v C]

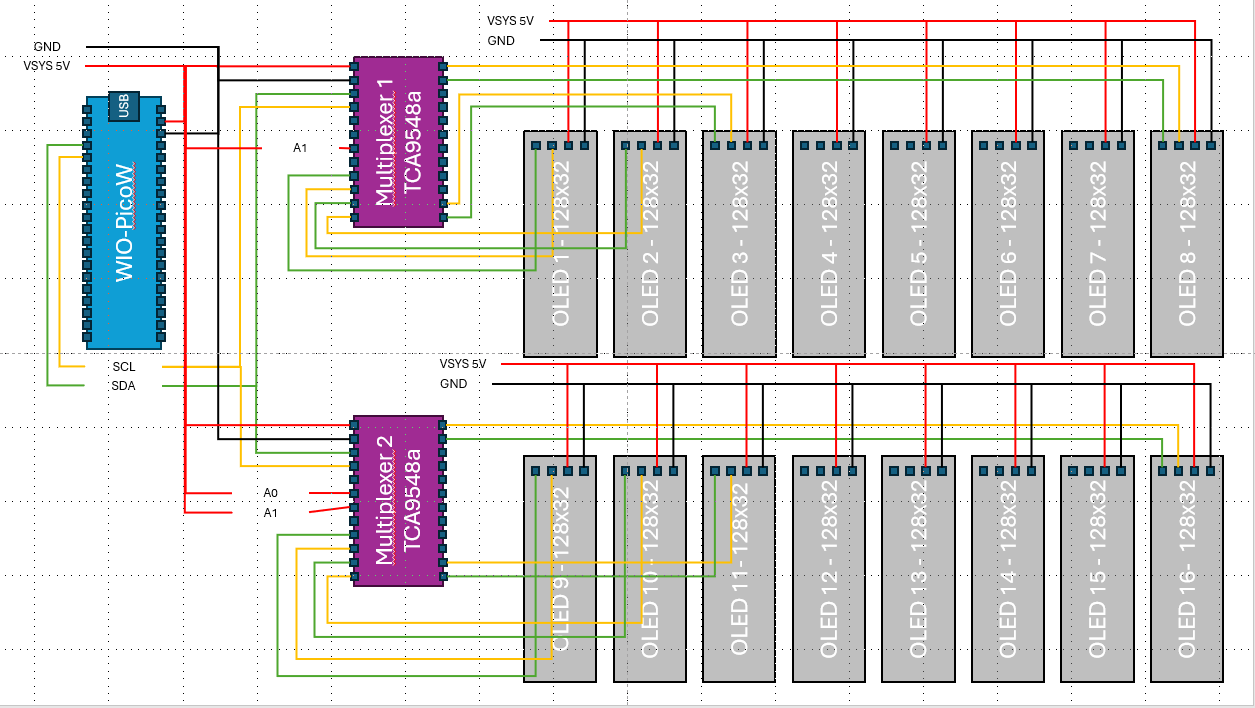

En vandaag ook de hand gelegd aan de documentatie van hoe de OLED's aangesloten worden op de WIO via de multiplexers.
In het schema heb ik de OLEDs'1,2,3 en 8 resp 9,10,11 en 16 via SDA (groen) en SCL (geel) aangesloten.
de overige poorten analoog op de volgende aansluitingen van de multiplexer.
Rood is Vcc 5V en Zwart Ground GND.

Meer vind je op https://wiki.rocrail.net/doku.php?id=wio:wio-displaymultiplex-en



Eric

[AlbertG]

Hoi Eric,
Ik was na wat experimenteren zo'n beetje afgehaakt op WIO omdat (in mijn beleving) veel zaken niet goed gedocumenteerd zijn in de wiki (of niet goed te vinden).
(En ik was te druk met mijn zelfbouw rolbrug  )
Jouw laatste berichten met foto's en afbeeldingen maken het voor mij weer interessant om mee verder te gaan. Dus bedankt voor het posten.
Als ik er niet uitkom....

[Eric v C]

Je weet me te vinden, en ja de documentatie op de wiki loopt achter.
Binnenkort is er een RocRail weekend in Speyer, wellicht maken ze dan meters

[Eric v C]

Albert,

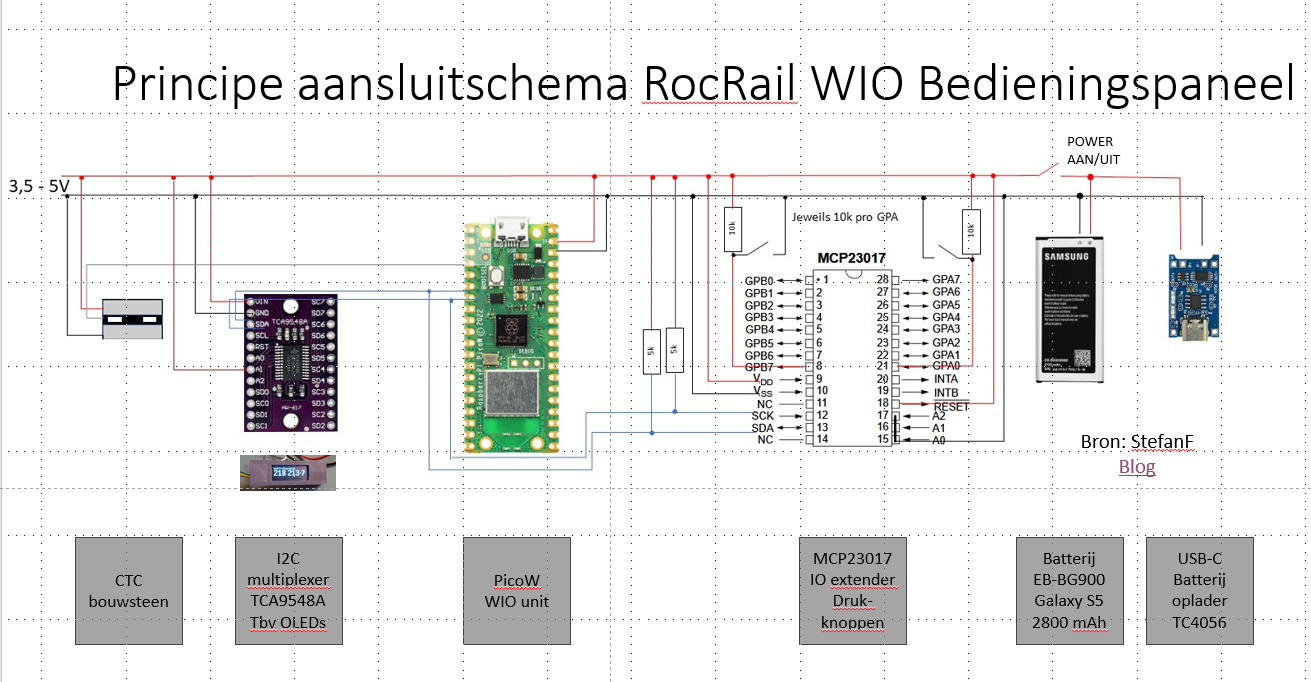

Ik vond een mooi WIO- bedieningspaneel aansluitschema bij StefanF op het Rocrail-Forum.
Hierbij een plaatje daarvan met wat toelichting eronder van mijn kant.

De link naar zijn Blog is https://www.rocrail.info/blog-e47-Stellpult-mit-CTC-Modulen-im-Holzrahmen.html
Hij heeft tevens een batterij en batterijlader ingebouwd, waarmee het bedieningspaneel ook echt draadloos en mobiel is geworden.



Eric

[AlbertG]

Hoi Eric,
Bedankt.
Dat is gaaf. Ik wil een (WIO) draadloze bediening maken voor mijn zelfbouw rolbrug. Nu doe ik dat via AndRoc maar het lijkt me leuk om iets in handen te hebben met echte knoppen. Dit helpt me weer op weg.

Mocht het je interesseren, ik beschrijf de bouw op het 3rail forum: https://forum.3rail.nl/index.php?topic=38912.msg1525525#msg1525525

[Eric v C]

Albert,

Ik ga daar zeker kijken.
Ben benieuwd wat je allemaal onder handen hebt.

Ik ben nu nog aan het worstelen met de WIO-adressering van de knoppen.
Ik had de WIO-acties eerst nog gescheiden op twee PicoW's draaien.
Nu samengevoegd op 1 PicoW, maar op de OLED's komen plots de LocId's niet meer op de OLED's.
RocRail lijkt wel te verversen, dat zie ik in de trace.

Ehh, ik heb de AMP-bestanden nog niet op de WIO-34 gezet.
Ja dan kan RocRail sturen wat ze wil, maar kan de PicoW, geen bitmaps aansturen op de OLED's.
Dat is al vast opgelost.

Eric

[Eric v C]

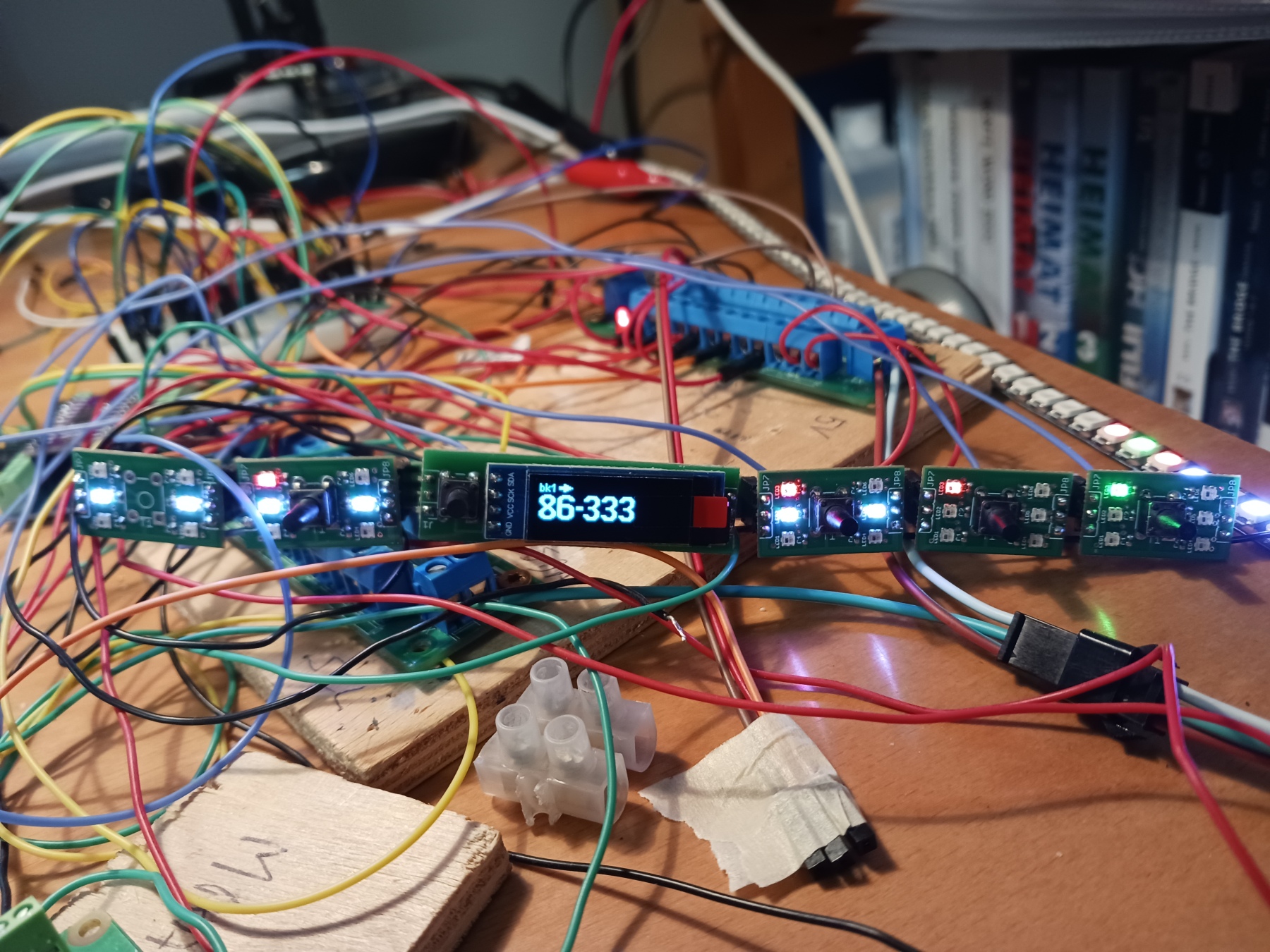

Vandaag is het dan gelukt om fysieke drukknoppen correct werkend en synchroniserend met het CTC-schema op te nemen in de keten van (O)LED-platines met/zonder drukknoppen.

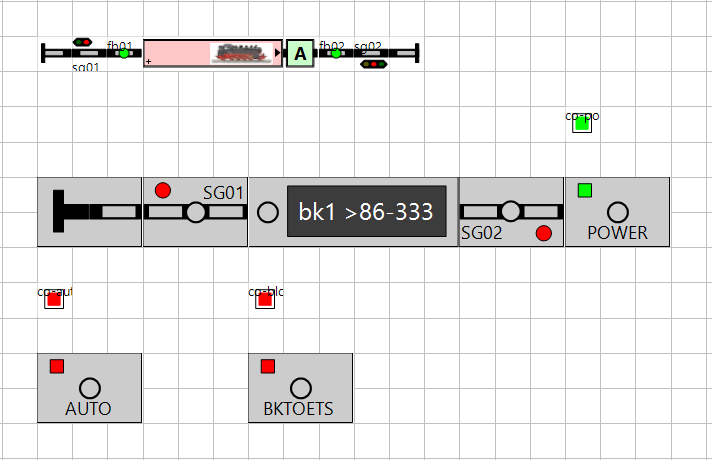

Ik had daartoe eerst een eenvoudig spoorplan gemaakt waarin ik de CTC-elementen (3 bij 2 vakjes groot) (RocRail SVG 120) en corresponderende Uitgangen heb opgenomen.
Deze corresponderen met drie Platines met elk 1 drukknop met LED.
Te weten POWER, AUTO en BKTOETS.



Ik heb deze uitgangen voorzien van RocRail-acties die als wip-schakelaar werken bij de ON of OFF toestand van de schakelaar.
Daarmee schakel ik nu POWER en AUTO en een "extern programma"  BKTOETS wat een bloktoets.xml code aanroept.

In die bloktoets.xml wordt stapsgewijs de diagnose gesteld van de blokgegevens en stand van de toetsen en de bijbehorende gewenste acties genomen.
Elk blok krijgt deze RocRail-Actie. Maar daarover later meer.



Eric

[Eric v C]

Nu ik weet dat de CTC-elektronica en de CTC-elementen inpassen in RocRail me waarschijnlijk wel gaat lukken is het tijd voor de volgende stap in de bouw van het testpaneel.

Op dit moment staat de 3D-printer een probeersel van de CTC-bouwsteen - Blok-Display met knop - te printen met standaard PLA Filament.
Ik had nog een rolletje WIT liggen en dat is dus nu de kleur voor deze probeersels.

De STL-bestanden om door de 3D-slicer (Ultimaker Cura) te halen heb ik op de RocRail-site gevonden.
Babbel van de Duitse 3D-Bastelgruppe heeft deze gemaakt waarvoor ik hem zeer dankbaar ben.
https://wiki.rocrail.net/doku.php?id=ctc:ctc-3d_modules-de

Weliswaar zijn nog niet alle CTC-bouwstenen daar beschikbaar, maar genoeg om aan het werk te kunnen.



Dit boek kreeg ik onlangs voor mijn verjaardag .
Iemand zag terecht wat hindernissen aankomen vermoed ik.

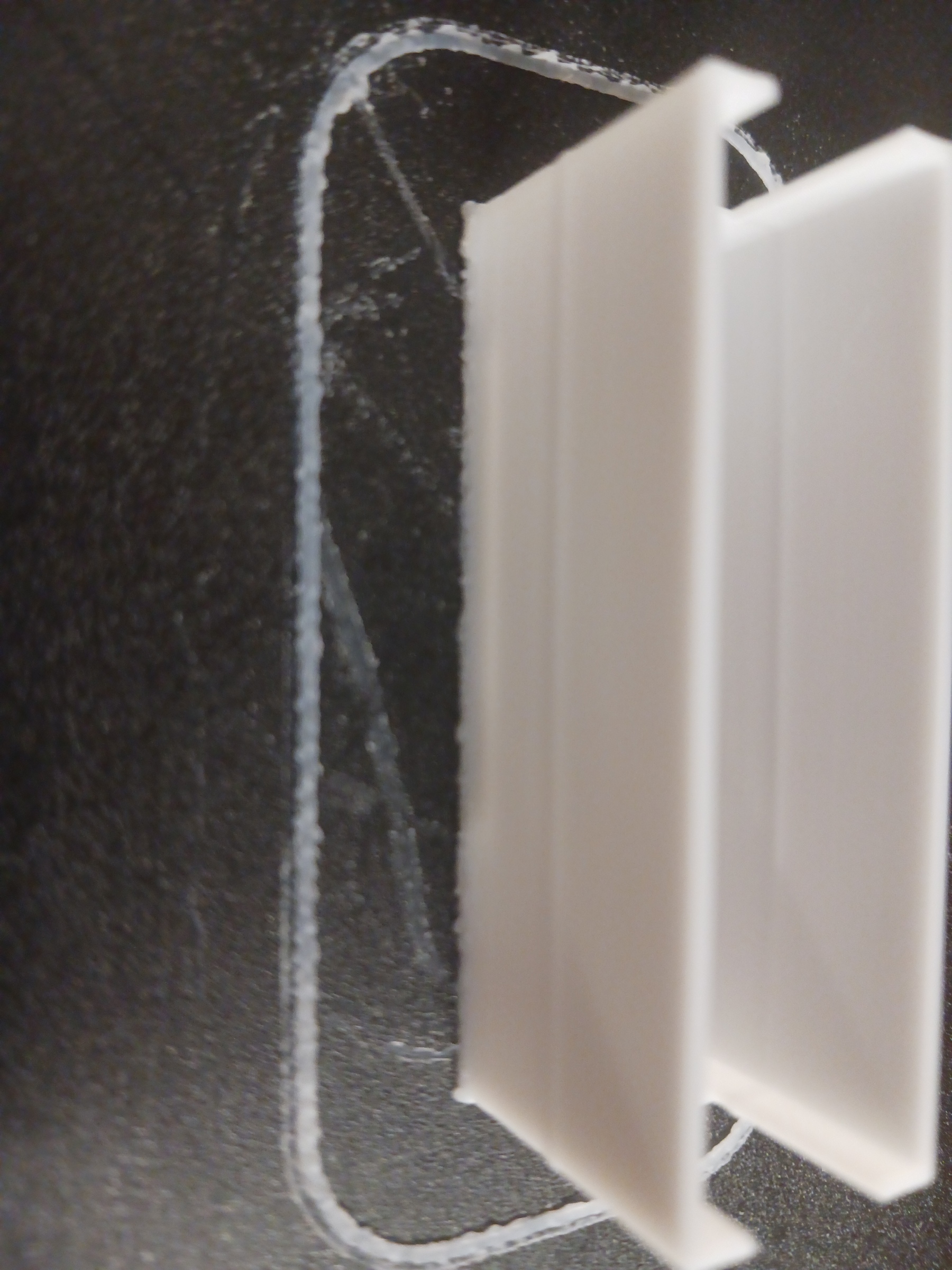

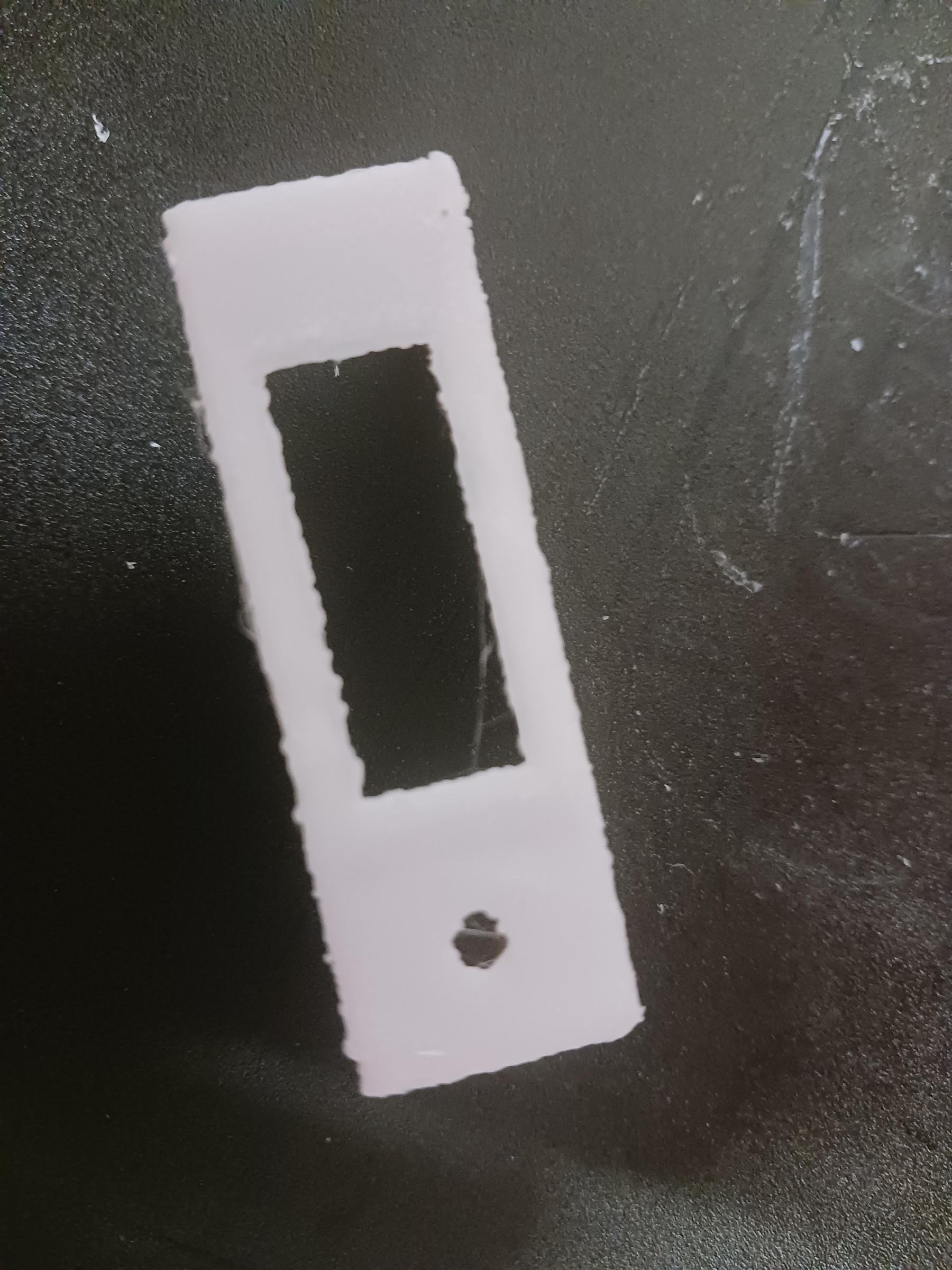

Ik merk dat de eerste probeersels bij mij nog een olifantvoet hebben, zo heet dat heb ik inmiddels geleerd.
Olifanten hebben een verdikking onderaan hun voet vermoed ik.

3D Printing Elephant’s Foot – Easy Fixes : https://all3dp.com/2/elephant-s-foot-3d-printing-problem-easy-fixes/

In ieder geval probeer ik nu met andere instellingen voor de 3D-Printer in Cura dat fenomeen te bestrijden.
Ik denk dat daarmee mijn rol WIT wel op gaat raken, maar dat is niet erg lijkt me.







De onderkant is nog niet wat het moet wezen, dus experimenteren met de aangedragen oplossingsrichtingen dan maar.

Inmiddels ook licht en donkergrijs PLA besteld om daarmee straks, na het doormaken van de kinderziektes van een 3D-print beginner, de echte CTC-bouwstenen te gaan maken.
Maar eerst het 3D-printen maar eens onder de knie krijgen.

Eric

[Babbel]

Hallo Erik,

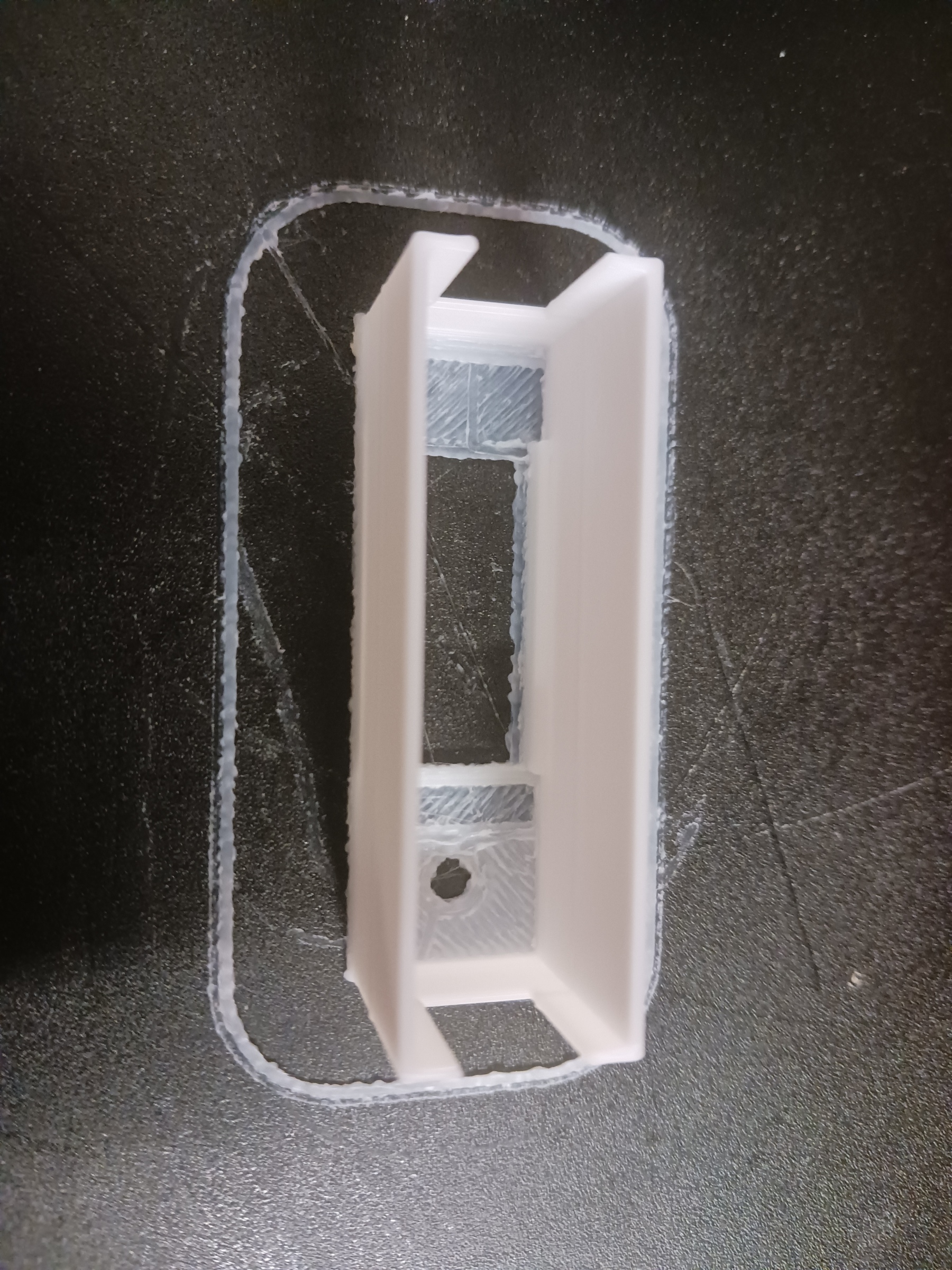

je moet het printbed kalibreren, de spuitmond is te dichtbij.
Herkenbaar aan de olifantenpoot en de doorschijnende laag boven de knop en de doorgang voor het display.

Groetjes Berthold

[Eric v C]

Berthold,

Leuk dat je mee blijft lezen.
Ik ga je tip morgen opvolgen.
Dank.

Eric

[Babbel]

Hallo Erik,
Ik zong voor je dat ik je voortgang zou volgen.
Ik kreeg net een tip van onze Whatsapp-groep dat het ook aan een te hoge temperatuur van het printbed zou kunnen liggen.

Groetjes Berthold

[bask185]

Ik had vroeger veel geoefend met bed temperaturen. Met pla op een glasbed is 60 graden perfect. 50 was net te weinig en 70 net te veel
