ESU ECoS 50000 start niet meer

[JohoMapi]

Hallo allemaal,

Sinds jaren gebruik ik de ECoS op de simpelste manier denkbaar: namelijk voor het bedienen van de treinen. Wissels zijn allemaal handmatig, en ik heb ook geen blokmelding. De ECoS gebruik ik dus als veredelde trafo.
Helaas blijkt de ECoS ineens niet meer te kunnen opstarten. Na het gebruikelijke opstartscherm verschijnt slechts de linkerzijde van het scherm (d.w.z. het gehele scherm brandt wel maar de rechter snelheidsindicator, en bijbehorende functietoetsen en treinaanduiding zijn niet afgebeeld), waarna het scherm binnen een seconde op zwart gaat.

Iemand enig idee hoe ik dit probleem kan verhelpen? Een paar keer opstarten leverde precies hetzelfde probleem. Gisteren functioneerde alles nog naar behoren, en ik heb nadien niets gewijzigd aan de opstelling.

Alvast bedankt.

Groet,
Maurice

[bellejt]

eens goed op tikken of openmaken want is de gekende ziekte van de aansluitingen intern

[JohoMapi]

Helaas is het met een paar klopjes niet veranderd. Ik vind het wat link om geweldadig te doen tegen zo'n apparaat.

[Menno]

Richt eens een föhn op voldoende (!) afstand op het apparaat voor pakweg 15 minuten of langer (30 minuten hooguit) en probeer dan nog eens te starten.

Als het dan wel werkt is de kans groot dat het (blijkbaar?) aan soldeer-verbindingen ligt.

Je hebt geen locatie vermeld, maar als je het aandurft een poging te wagen dit met hulp zelf te herstellen of te laten herstellen door een capabel forumlid, zou het best kunnen dat er iemand in de buurt is die je kan helpen.

[Wijbe]

De fohn richten op een stuk plastic werkt niet hoor..... Grote kans dat je plastic gaat vervormen.

Wat wel kan werken: ECoS openhalen en de oranje kabels eruit halen, schoonmaken en er weer in doen. Om de kabels eruit te halen moet het zwarte stukje bij de connector wat naar achteren. Bij het terug plaatsen druk je die er weer in.

[JohoMapi]

Dankjewel voor het meedenken.
Bij het uitnemen van de vier AAA-batterijen viel op dat de pluspool van 1 batterij gecorrodeerd was. De contactplaat van de ECoDS was al aardig verroest. Die heb ik met een schuurpapier weer schoongemaakt. Met vier nieuwe batterijen was het resultaat hetzelfde.

Vervolgens heb ik het maar aangedurfd om de ECoS uit elkaar te schroeven. Interessant hoe zo'n ding in elkaar zit, maar alles ziet er op het oog goed uit. Niks geploft of zo. Bovendien ziet het er allemaal ook erg schoon uit. Ik heb hem maar weer in elkaar geschroefd en weer aangezet. Maar het resultaat is hetzelfde.

Ik krijg niet het idee dat er hardwarematig wat loos is. De centrale staat ook vast op de vaste baan en er is nooit mee gesleept. Is de software niet gewoon in de war? Het scherm doet het allemaal streeploos, maar hij toont niet de twee snelheidsmeters en gaat direct op zwart...

[nico99]

Wellicht kunnen ze je op het esu forum verder helpen. Heb daar al veel nuttige tip en trucs gekregen.

Hoop voor dat het je lukt me hem te herstellen.

https://www.esu.eu/en/forum/forums-overview/

Gr Niek

[spock]

Als het opstartscherm correct wordt getoond dan zijn de bruine connectors waarschijnlijk wel goed.
Ik zou zelf de elco's bekijken of ze bol staan en ook controlleren of de voeding een stabiele spanning geeft.

Heb je nog foto's gemaakt van de grote printplaat?

Mvg spock

[JohoMapi]

Hallo allemaal,

Het opstartscherm ziet er normaal uit:

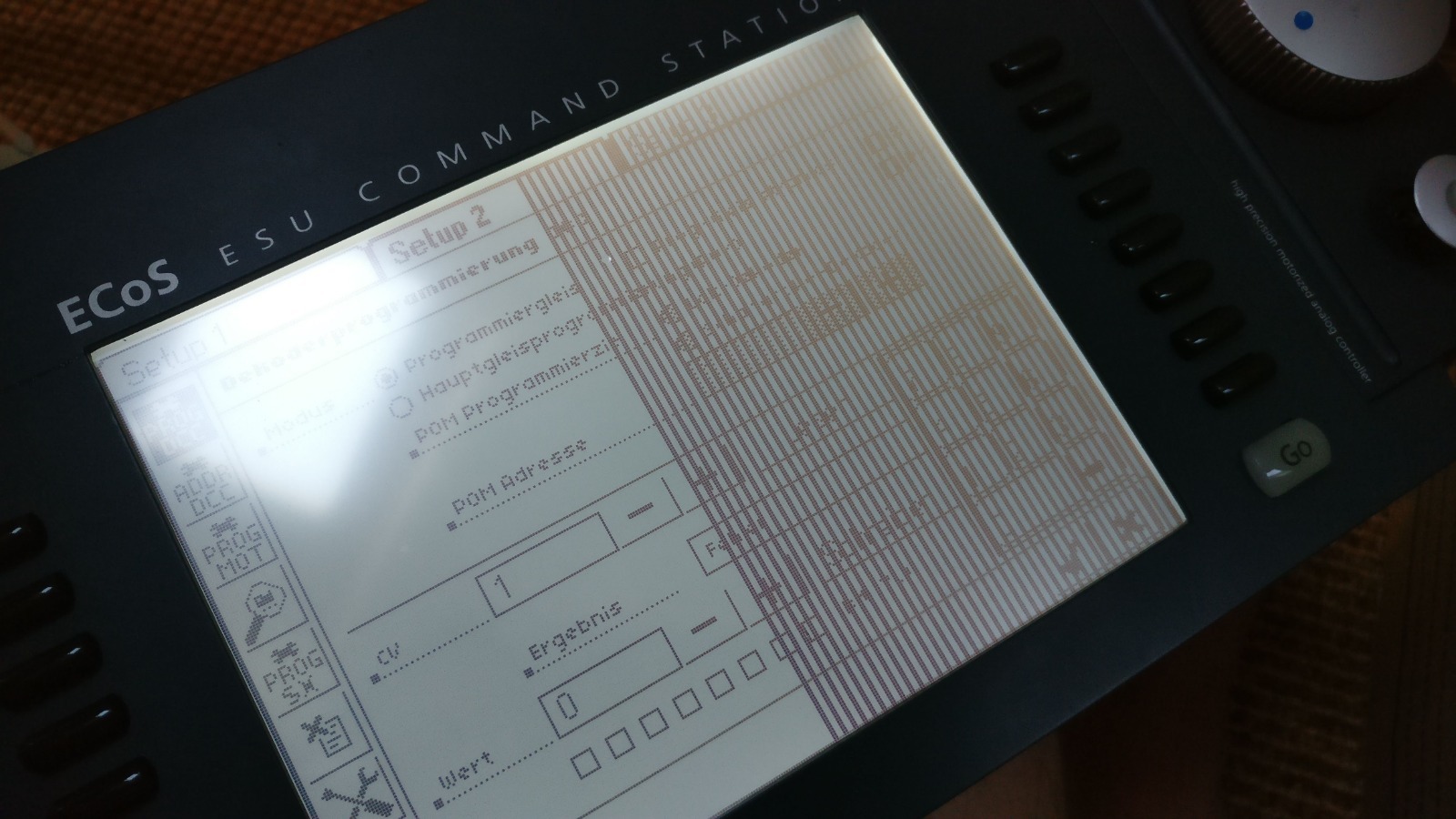

Maar daarna bouwt het scherm niet goed op:


En na een seconde wordt het scherm zwart:


Eén van de vier batterijen bleek gecorrodeerd. Ik heb het contactpunt wat gereinigd en vier nieuwe batterijen teruggeplaatst.
Dat bracht geen enkele verbetering.

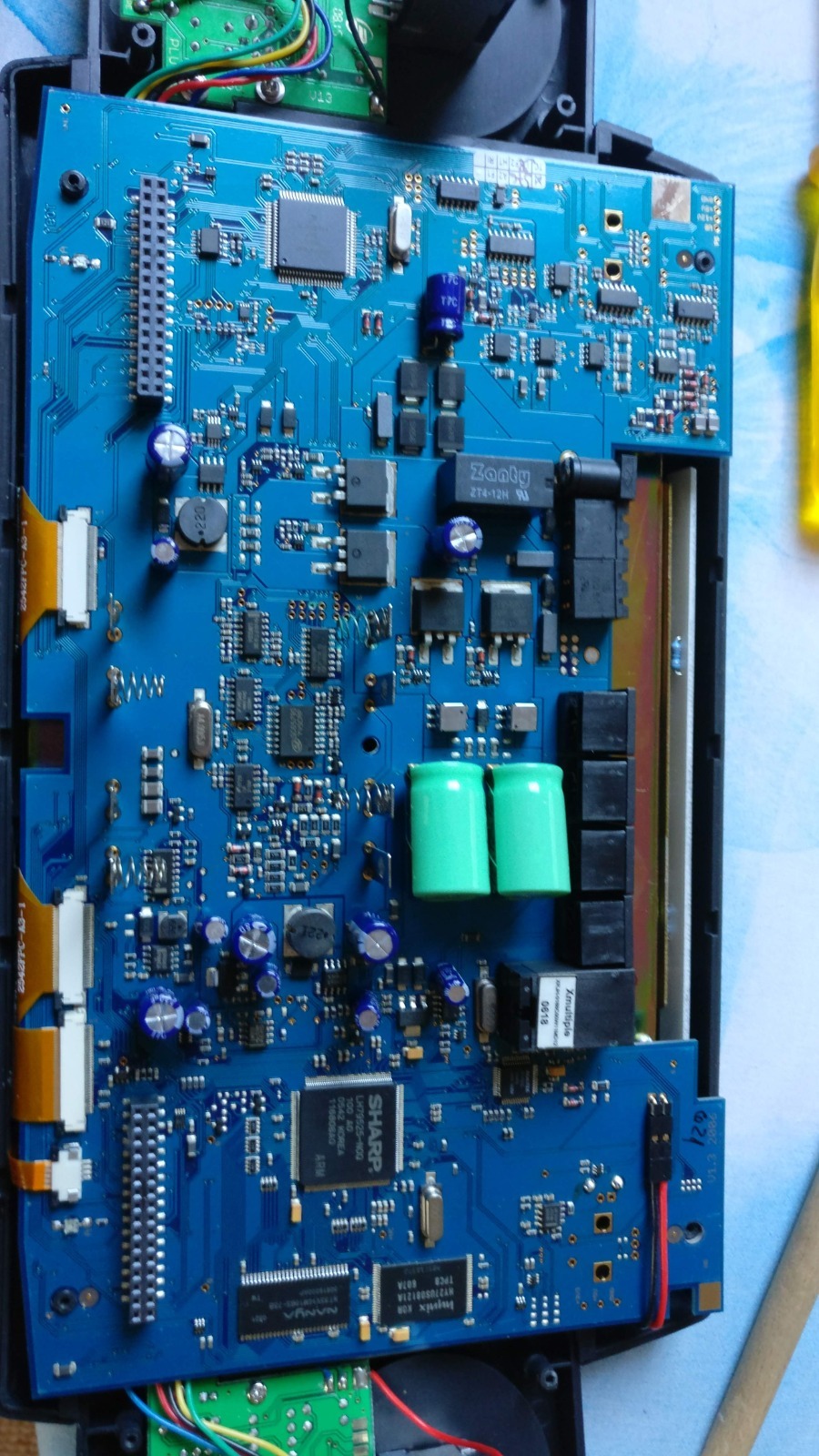

Vervolgens heb ik de kast open gemaakt:

Behalve het geroeste deel zie ik niks bijzonders op de printplaat. Nu heb ik ook nul benul van printplaten, dus dat helpt vast niet. Maar ik denk dat de software ergens gewoon een draai mist.

Groet,
Maurice

[Bert55]

Ik zou in ieder geval de batterij connector zo goed mogelijk schoonmaken maar ook de omgeving ervan, krijg van de foto de indruk dat er roest op de printplaat ligt. Verder: maakt ie wel goed contact met de print? Probeer hem iets te bewegen, dat moet niet mogelijk zijn indien hij goed vastzit.
Opnieuw solderen is nog beter, en nameten of de spanning goed op de print komt.

Het heeft mogelijk niets met het probleem te maken maar toch.

[Wijbe]

Zo.... Op die ECoS staat een oude software zeg!

Als de ECoS aan staat; is ie benaderbaar via IP adres in je webbrowser? Ik zou hem eerst eens gaan updaten!

Vanaf versie 4.0 kwa software kun je namelijk via een VNC viewer het scherm bekijken.

[Blausee-Mitholz]

Bij het uitnemen van de vier AAA-batterijen viel op dat de pluspool van 1 batterij gecorrodeerd was. De contactplaat van de ECoDS was al aardig verroest.

Dat is een goeie, ik heb mijn z/w EcoS (één van de eerste en werkt nog steeds) meteen de batterijen gecontroleerd (jaren niet naar gekeken)
Gelukkig zien hier de batterijen er prima uit, niks aan de hand.

Met belangstelling volg ik dit topic want ik houd er al langere tijd rekening mee dat ook mijn ECoS wel eens de geest kan geven.

Vraag aan de ECoS kenners hier (Wijbe?)
Kun je back-up van een z/w ECoS overzetten op de huidige nieuwe kleuren ECoS? (Software van de z/w ECoS is up to date)

Maurice succes met het oplossen van het probleem!

Mvg, Johan

[Bor de Wolf]

Vraag aan de ECoS kenners hier (Wijbe?)
Kun je back-up van een z/w ECoS overzetten op de huidige nieuwe kleuren ECoS? (Software van de z/w ECoS is up to date)

Die vraag kan Patrick Danckaert ongetwijfeld beantwoorden. Hij is bereikbaar via http://www.modeltrainservice.com

Bor

[bellejt]

simpel zoekje op esu forum nederlands : linkje

Wegens opmerkingen :     Ja mits de software stand niet verschilt. evt. de nieuwe in software bijwerken.

Groeten,

HermanB

[JohoMapi]

Zo.... Op die ECoS staat een oude software zeg!

Als de ECoS aan staat; is ie benaderbaar via IP adres in je webbrowser? Ik zou hem eerst eens gaan updaten!

Vanaf versie 4.0 kwa software kun je namelijk via een VNC viewer het scherm bekijken.

Ik heb de ECoS nog nooit aan een computer gehangen. Ik zie wel een uitgang die ik aan een USB kan koppelen. Maarre.. hoe kan ik software updaten als de ECoS niet wil opstarten?
