Auteur Topic: 3D-IG ontwerpen met Freecad  (gelezen 2006 keer)

DH1-3104

  • Offline Offline
  • Berichten: 181
  • Hobby 3d designer, Schaal 1:43,5 en 1:24
3D-IG ontwerpen met Freecad
« Gepost op: 15 december 2022, 19:27:50 »
Voor de bouw van schaalmodellen maak ik gebruik van het 3D tekenprogramma Freecad.
Freecad is geheel gratis en is gemaakt op basis van Python.
In dit draadje wil ik laten zien wat zo al de mogelijkheden zijn om tot een goed ontwerp te komen.
Dit model heb ik in zijn geheel met Freecad getekend.



De bouw is in dit draadje te volgen.

Ik zal beginnen bij de basis en steeds een stapje verder gaan met de uitleg.
Heb je interesse laat het maar weten

Tot de volgende update over Freecad.

Groet Ronald.


Met vriendelijke groet Ronald Hofmeester.
Wadloper DH1 spoor 0
NS2400 spoor 0

T.Spat

  • Offline Offline
  • Berichten: 2905
Re: 3D-IG ontwerpen met Freecad
« Reactie #1 Gepost op: 15 december 2022, 19:43:50 »
 (y) (y) (y)

Volgaarne :laugh:, ik heb het op de computer staan, maar nog niet de kennis om het ook te gebruiken...

Vriendelijke groet, Tis
********

edwin1974

  • Offline Offline
  • Berichten: 1947
  • Allegra" treinstel
Re: 3D-IG ontwerpen met Freecad
« Reactie #2 Gepost op: 16 december 2022, 07:52:21 »
 (y) (y) (y)

Pascal77

  • Offline Offline
  • Berichten: 514
Re: 3D-IG ontwerpen met Freecad
« Reactie #3 Gepost op: 16 december 2022, 07:59:10 »
Ik volg Ronald.
Ben al blij als ik een simpele gevel kan tekenen, maar dit is different koek.
Mvg Pascal

Wie het kleine niet eert, zit op dit forum verkeerd.

Nederdam
Diorama

sneek

  • Offline Offline
  • Berichten: 3785
  • Modelleisenbahner mit Volldampf
Re: 3D-IG ontwerpen met Freecad
« Reactie #4 Gepost op: 19 juli 2023, 18:12:32 »
 (y)
Deutsche Bundesbahn epoche 3 is favoriet, maar ook die goeie ouwe NS vergeet ik niet!

Bouw H0 Lahntal- und Aartalbahn 1956-1962 (Diez, Balduinstein, Hohenstein), Traincontroller Gold, MultiZentrale Roco.

DH1-3104

  • Offline Offline
  • Berichten: 181
  • Hobby 3d designer, Schaal 1:43,5 en 1:24
Re: 3D-IG ontwerpen met Freecad
« Reactie #5 Gepost op: 20 juli 2023, 13:17:55 »
Dit draadje is voor iedereen die interesse heeft in 3d tekenen en of ervaring heeft met het werk met Freecad.
Het delen van info m.b.t. freecad kan hier in het draadje worden geplaatst.

In deze bijdrage het tekenen van een Vrijbalk met behulp van de Loft functie.
Wil je gedetailleerde info dat vindt je op dit Youtube kanaal.

Hieronder zie je een object ofwel een body welke een zeer moeilijke vorm heeft.



Voor het maken van moeilijke vormen kan je gebruik maken van de functie loft.
Je tekent vrije vormen en plaatst deze in de positie welke het object moeten volgen.
Deze vormen moeten in de sketch wel gesloten zijn.
We maken gebruik van de work bench part design.
We beginnen met New te klikken, in het nieuwe document maken we een body aan en klikken vervolgens op het maken van een sketch en deze plaats je in het XY vlak(plane).



We tekenen een centered rectangle en geef deze de afmetingen van de vrij balk breedte en diepte.
In de body brengen we nogmaals twee sketches aan.
De derde bovenste rechthoek (sketch002) maak ik maar 0,01 mm breed zodat het lijkt dat het een rechte lijn is dit doe ik omdat je alleen maar gesloten vormen kan tekenen en geen lijnen.



Om de sketches op de juiste hoogte aan te brengen kan je dat doen door op de sketch te klikken en bij attach bij de 3 stipjes tweemaal te klikken dan opent zich een Placement taak hier kun je hier kan je de z as hoogte aan passen.







Selecteer de sketch welke zich onder bevindt.
Klik op het loft symbool.
De taak loft opent zich met add section selecteer je eerst de sketch (sketch001) welke zich in het midden bevindt en als tweede de sketch (sketch002) selecteren welke zich bovenaan bevindt de volgorde is belangrijk want dit bepaalt de vorm van het object.
Zet een vinkje bij ruled Surface dit zorgt ervoor dat je vlake vlakken krijgt en klik op OK.



Dan ziet de vrijbalk er zo uit.



Over een tijd je weer meer.

Groetjes Ronald.
« Laatst bewerkt op: 20 juli 2023, 13:29:35 door DH1-3104 »
Met vriendelijke groet Ronald Hofmeester.
Wadloper DH1 spoor 0
NS2400 spoor 0

rolfm

  • Offline Offline
  • Berichten: 175
Re: 3D-IG ontwerpen met Freecad
« Reactie #6 Gepost op: 20 juli 2023, 18:09:24 »
Erg leerzaam Ronald  (y)
Dank voor de uitleg / toelichting en ik kijk uit naar de volgende Freecad les

Grt Rolf

HuubvG

  • Offline Offline
  • Berichten: 3717
Re: 3D-IG ontwerpen met Freecad
« Reactie #7 Gepost op: 31 december 2023, 15:41:28 »
Dit draadje is voor iedereen die interesse heeft in 3d tekenen en of ervaring heeft met het werk met Freecad.
Het delen van info m.b.t. Freecad kan hier in het draadje worden geplaatst.

Zo gezegd, zo gedaan. Ik heb zojuist Freecad versie 0.21.1 geïnstalleerd.

[ Eerder heb ik tot 2× Onshape gratis versie geprobeerd, maar mijn oude pc trok het niet, mijn huidige pc maar net aan. Ondanks de Nederlandse, vertaalde handleiding door Henk de Vlaam en de app met Hans van de Burgt, strandden mijn pogingen. Het grootste struikelblok was het feit dat Onshape zich in the cloud bevindt. Soms begon het te haperen en ik zou een nóg snellere pc moeten aanschaffen, vooral om het gevorderde tekenwerk - met animaties - aan te kunnen. ]

De keus om tot Freecad te komen was gemaakt na een korte zoektocht online. Het had ook een ander - gratis - tekenprogramma kunnen zijn, maar ik had eerder Sketchup en Blender geprobeerd en kon er toen niet mee uit de voeten.

De reden dat ik koste wat kost zelf wil leren 3d tekenen, is om onderdelen voor de treinen, die niet kant en klaar voorhanden zijn, zelf (na) te tekenen (van het 1:1 voorbeeld) om te laten 3d printen of (ik wilde etsen in 2d schrijven, maar dat is niet altijd waar) laten etsen.

Het 3d printen en etsen kan ik dan alsnog laten doen, omdat ik geen 3d printer en etsbenodigdheden heb. Laten printen of etsen van een zelf aangeleverde tekening is altijd nog veel voordeliger én makkelijker dan het tekenen ook nog willen uitbesteden. Áls dat al lukt is het een kostbare zaak, veel gedoe en is de lol er gauw af.

Van Freecad wordt gezegd dat het een 'steile leercurve' heeft. Nu ik wat ervaring met Onshape heb opgedaan, is het beginnen met Feecad  schijnbaar eenvoudig. In beginsel zullen alle programma's wel wat gemeen hebben, ik zal zien hoe ver ik kom.

Is dit draadje ook bedoeld voor vraag en antwoord, dan zou ik er graag gebruik van willen maken om hier mijn projecten uit te werken. Of moet ik daar een nieuw topic voor starten?

Pascal77

  • Offline Offline
  • Berichten: 514
Re: 3D-IG ontwerpen met Freecad
« Reactie #8 Gepost op: 31 december 2023, 15:47:27 »
Huub, vanwaar de keuze voor Freecad als je aangeeft al wat ervaring met onshape te hebben?

Probeer het tekenen ook onder de knie te krijgen dus ben benieuwd.
Mvg Pascal

Wie het kleine niet eert, zit op dit forum verkeerd.

Nederdam
Diorama

DH1-3104

  • Offline Offline
  • Berichten: 181
  • Hobby 3d designer, Schaal 1:43,5 en 1:24
Re: 3D-IG ontwerpen met Freecad
« Reactie #9 Gepost op: 31 december 2023, 15:55:04 »
Is dit draadje ook bedoeld voor vraag en antwoord, dan zou ik er graag gebruik van willen maken om hier mijn projecten uit te werken. Of moet ik daar een nieuw topic voor starten?

Dit draadje is juist bedoeld om vragen te stellen.
Zodat dit een actief draadje wordt, en alles wat met FreeCad te maken heeft is terug te vinden in 1 draadje.

Groet Ronald.
Met vriendelijke groet Ronald Hofmeester.
Wadloper DH1 spoor 0
NS2400 spoor 0

DH1-3104

  • Offline Offline
  • Berichten: 181
  • Hobby 3d designer, Schaal 1:43,5 en 1:24
Re: 3D-IG ontwerpen met Freecad
« Reactie #10 Gepost op: 07 februari 2024, 12:49:43 »
Ik zie dat er tot nu toe nog geen vragen zijn gesteld met betrekking tot Freecad.
Om het draadje een beetje levend te houden zal ik een functie laten zien die ik heel vaak gebruik.
En dat is Revolution.
Wat je er mee kan laat ik in het volgende voorbeeld zien, ik ga een amsterdammertje 3d tekenen.
Ik begin met het plaatsen van een tekening/plaatje van een amsterdammertje paal en ga hier een halve doorsnede van na tekenen.
Ik voeg ook twee hulp lijnen toe, deze zijn blauw



Hiervan voeren we de functie revolution uit.
Er kan worden gekozen uit meerdere opties voor het uivoeren van de revulution, alleen de manier hoe ik het model heb getekend is de keuze beperkt.
Dit kom omdat het model zowel door de y als door de x as heen gaat een je gaat het hier om rond draaien dan doorkruist het model zich zelf en krijg je de volgende melding.







Je kan dan alleen kiezen voor Axis: Vertical sketch axis, Base Z axis.
Om niet alleen verticaal maar ook horizontaal te kunnen roteren maak ik gebruik van de hulp lijnen of wel Construction line 1,2.
Als je deze kiest ziet het er dan als volgt uit.





Ik maak van dit object/body een copy en geeft deze de naam snijden en de andere noem ik paal.

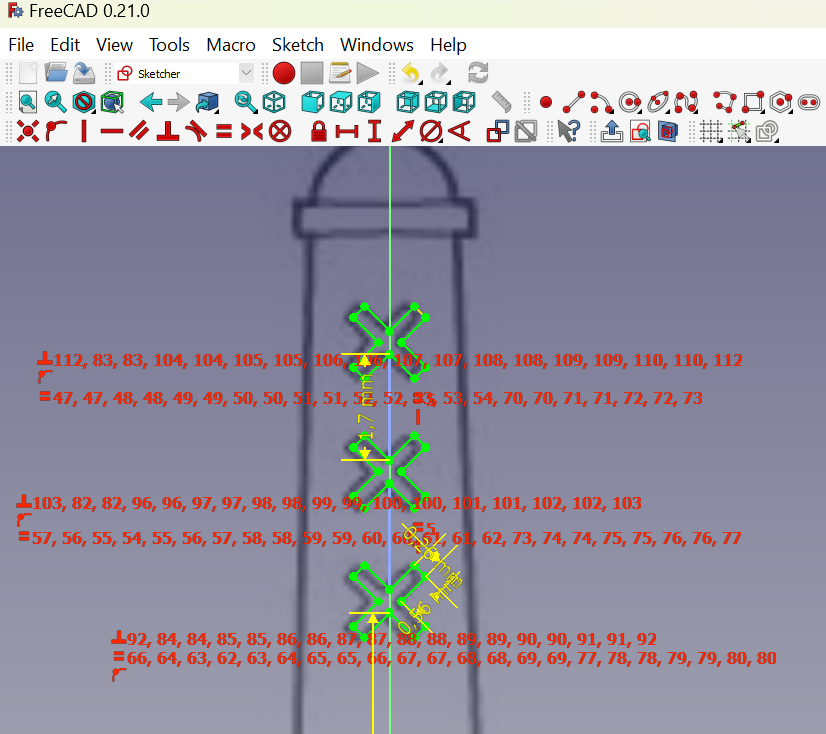

Ik gaan nu verder met het tekenen van de drie kruizen op de paal.





In het echt volgen de kruizen mooi de rondingen van de paal.
Dit we kunnen we doen door een stuk weg te snijden.
Ik ga een cilinder maken met de parallelle vorm van de paal.
Als basis gebruik de copie (body/object) die ik snijden heb genoemd en vorm de cilinder met de  revulution functie.





De laatste stap is in de Part Workbench, ik kies eerst het object paal en vervolgens het object snijden en voer de functie cut uit met dit als resultaat.


Wat nu nodig is is wat fine tuning door de sketsch snijden aan te passen kan de  parallelle afstand tussen paal en clininder worden aangepast in lengte.
Hierdoor worden de letters dunner.
Door de sketch paal aan te passen kan de grote van de kruizen worden aangepast.
Dit kan je net zolang doen tot je het juiste resultaat hebt behaald.



En dit is dan het eind resultaat.
Met een paar simpele handelingen kan je snel en makkelijk een object tekenen.



Als er vragen zijn stel ze dan hier in het draadje zodat andere er ook wat aan hebben.
Tot de volgende  update.

Groet Ronald.
Met vriendelijke groet Ronald Hofmeester.
Wadloper DH1 spoor 0
NS2400 spoor 0

HuubvG

  • Offline Offline
  • Berichten: 3717
Re: 3D-IG ontwerpen met Freecad
« Reactie #11 Gepost op: 07 februari 2024, 14:16:18 »
Huub, vanwaar de keuze voor Freecad als je aangeeft al wat ervaring met onshape te hebben?

Probeer het tekenen ook onder de knie te krijgen dus ben benieuwd.

Jouw vraag had ik nog niet beantwoord.
Onshape is goed te doen, maar nadelen vind ik dat je online moet werken, terwijl Freecad op de pc staat, dat werkt prettiger voor mij.

Ook naar aanleiding van dit draadje koos ik voor Freecad, en Roland, ik kom spoedig met mijn eerste vragen, bedankt voor de uitleg hierboven, daar kan ik mee aan de slag.

Naast een aantal tutorials op YT, maar dat hebben ze beide wel genoeg.

Marc tramt

  • Offline Offline
  • Berichten: 10554
Re: 3D-IG ontwerpen met Freecad
« Reactie #12 Gepost op: 07 februari 2024, 14:30:03 »
Interessant, ik ga Freecad ook weer eens bekijken.
Voordeel van Freecad vind ik dat je afmetingen in kunt voeren. Daar werkt mijn technische brein wat beter mee, en sluit goed aan op mijn 2D CAD ervaring.
