NS-200 Sik. Bouwproject in Spoor- 0 en Spoor-1.

[FritsT]

De bufferbalk heeft bij Deelserie-1 verzonken klinknagels, maar die versie maak ik dus niet. Deelserie-2, en verder, hebben ze wel.
Goed kijken welke "klinknagel-punten" of gaten op de tekening wel of niet moeten worden gemaakt.
-Onder de bufferplaten dus niet.
-Rond/bij de koppeling doe ik nu niks. Dat kom later aan de orde. (gietdelen?)
-Rangeerdersgrepen heeft Deelserie-2 nog niet, dus ook die 2x2 gaten hoeven niet
Aan de binnenkant komt L-profiel 2,5x2,5.


De frameplaten hoeven niet te worden opgedikt, maar de bufferbalken wel. Dus lamineren met een ander plaatje 0,5




Vervolgens het overtollige messing wegknippen en alles glad vijlen en de tapgaten voor de buffers boren. Bout M1, dus 0,8 boren

11315

[CeesJ]

Frits,
Van welke tekening werk je hier...?

Gr Cees.

[Pauldg]

Mooi hoor Frits! Ik zie dat je er voor hebt gekozen om de frameplaten niet door te laten lopen tot in het huisje. Nu kan je dat allemaal lekker als losse modules maken. Ik heb ze destijds door naar boven laten lopen omdat het in het echie 1 geheel is, maar makkelijker wordt het er niet op

[FritsT]

Gaatjes 0,8 geboord met als boormal een exemplaar van een zelf ontworpen NS-buffer (gietdeel bij Shapeways)
Tapjes zetten komt nog want ik moet het L-profiel er nog achter zetten en doorboren.
Niet helemaal tevreden over de positioneren van de klinknagels, maar tja het is handwerk. Op een etsplaat zitten er aan de achterkant ponsgaatjes dus dan komt het helemaal goed.




11353

[FritsT]

En nu nog de klinknagels in het frame.

[becasse]

Ha Frits,

Reuzeleuk en onderhoudend, dit scratchbouwen. Ik bouw heel graag mee hoor, maar ehhhhh… ff geen tijd, de komende maanden

Mocht de kit bestelbaar zijn, dan houd ik mij aanbevolen!

Michiel

[FritsT]

Frits,
Van welke tekening werk je hier...?

Gr Cees.

Tekeningen uit het HUA. Afdrukken daarvan staan ook in het boek van Martin van Oostrom

[CeesJ]

Boek vanmiddag aangeschaft.

[FritsT]

Ik schreef eerder dat ik niet helemaal tevreden was met de klinknagels in de bufferbalk en dat knaagt. Dus alles opnieuw gedaan. Positie en maat kloppen nu.
Tijdens het werk realiseerde ik me dat ik de in de "verkeerde" maat niet had vergist want wat zie ik nu...het verticale midden van de buffer valt niet 100% samen met de frameplaat. Iets wat me logisch leek en ik ook trachtte te maken. De buffer staat dus echt iets uit het midden en warempel...staat ook op tekening.

Verder zijn de vierkanten onderaan nu echt vierkant en niet rechthoekig of scheef.

Kortom, blij dat ik het over heb gedaan.

links 4x nieuw, rechts, 4x oud.

[1795]

Voor de duidelijkheid,  het wordt geen kit, wel een etsplaat, met uiteraard beschrijving waar en wat verder nog nodig is, al naar gelang welke versie, maar ook wat de bouwer zelf wilt en wenst.

[FritsT]

Dit is wat je noemt..."klinknagels tellen"
Na goed tellen en meten. Beginnen met 3mm en daarna 4mm, tussenveld 8 en 9 aanpassen naar 5 en 3mm en de rest weer 4 mm. Kom ik precies op de gewenste 91 mm uit.


Zo'n rijtje kan je eigenlijk perfect met de combinatie klinknagelpers/kruistafel maken.


Resultaat:

[edwin1974]

dat ziet er goed uit Frits.
Van waar het aanpassen van het tussenveld 8 en 9 naar 5 en 3 mm?
Op je foto las ik 22x4 =88 en 1x3mm dan ook je ook op uit 91 mm.

[FritsT]

5+3 = 8
4+4 = 8
Op het totaal maat dat dus niks uit.

[edwin1974]

Aha de foto verklaar een hoop Frits
Zo leer ik ook weer

[DH1-3104]

Hoi Frits,

Ik volg dit draadje al weer een tijdje, ben daarom ook blij dat je aan het bouwen ben geslagen in dit draadje .

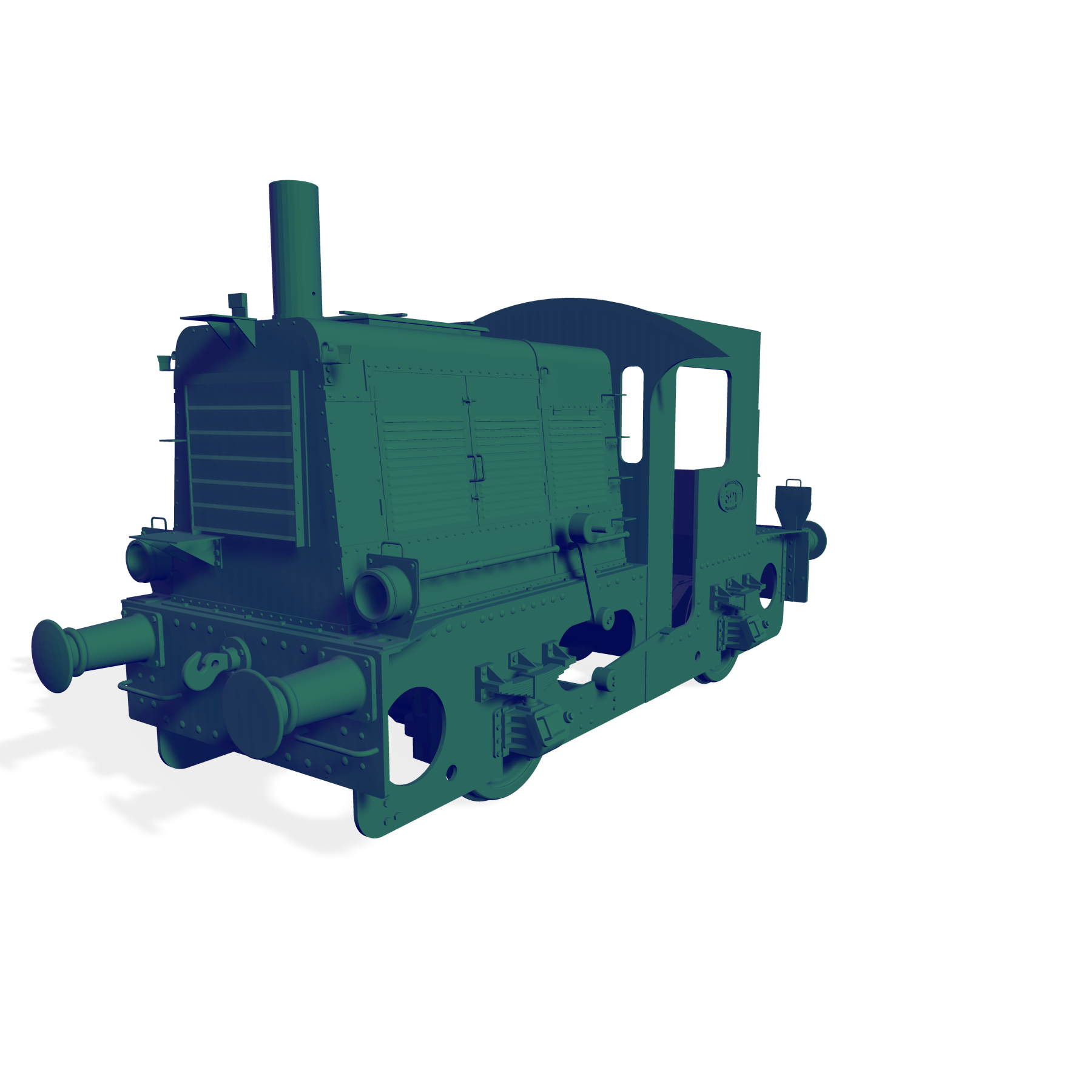

Ik ben zelf bezig met de bouw van een sik in de schaal 1:24 uit de 6e deel serie de NS 321.
Ik wil natuurlijk het draadje niet te veel gaan vervuilen met mijn eigen bouwsel in een andere schaal, maar wil wel een detail delen.
Het gaat over de bufferbalken hier in zijn diverse maten klinknagels gebruikt, ik heb geen idee hoe dit bij andere deel series is.

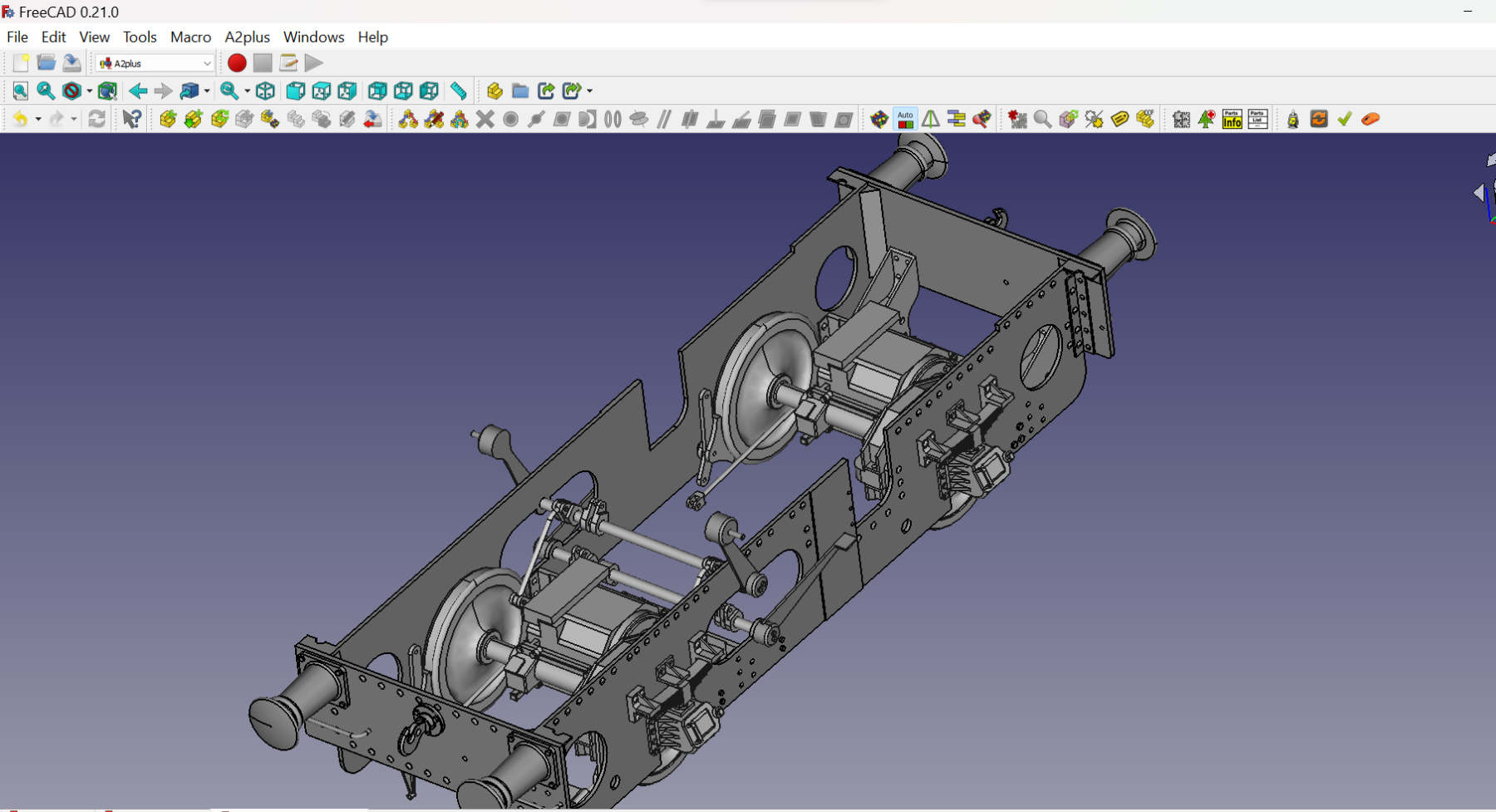

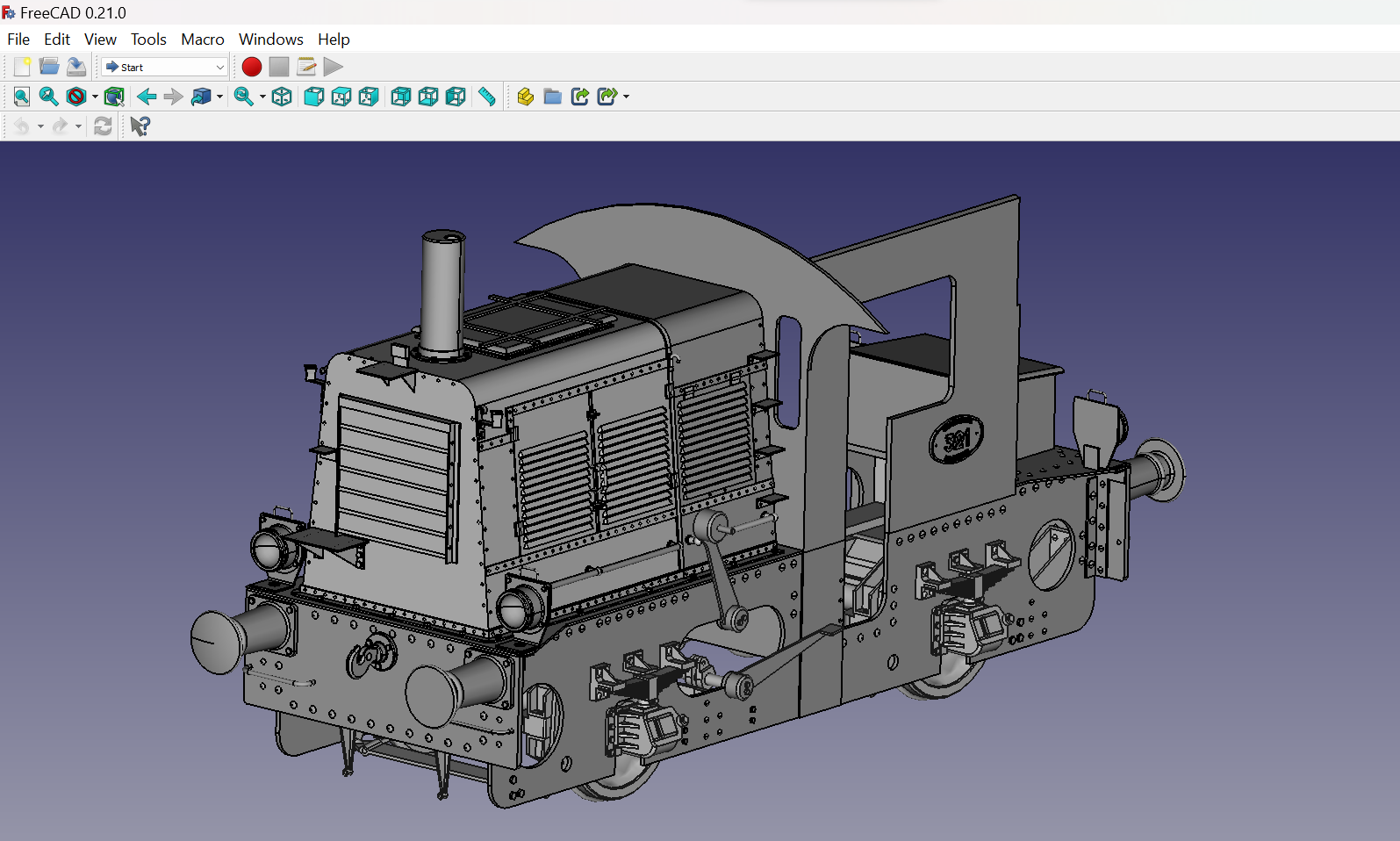

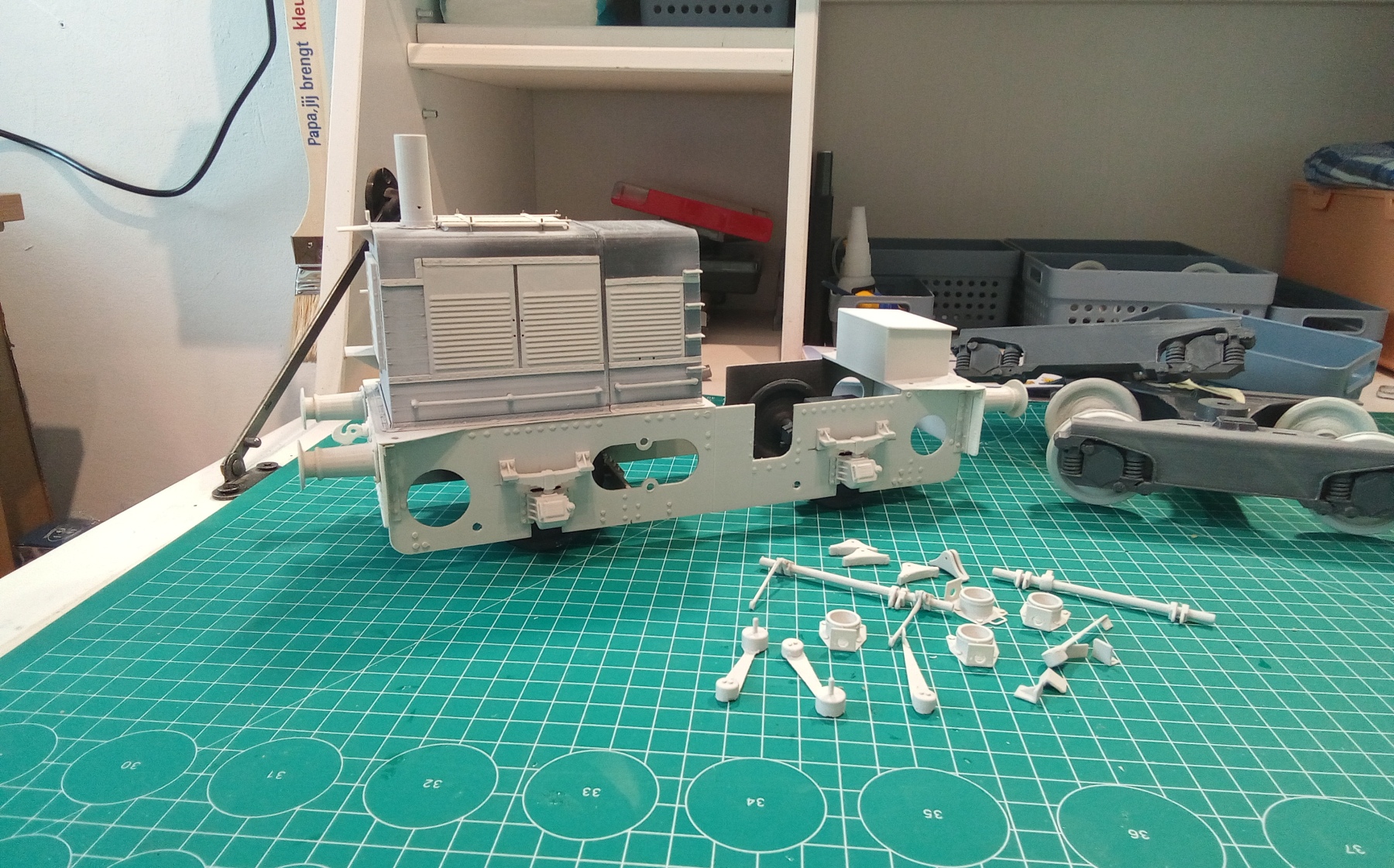

Hier even wat foto's van mijn eigen bouwsel.

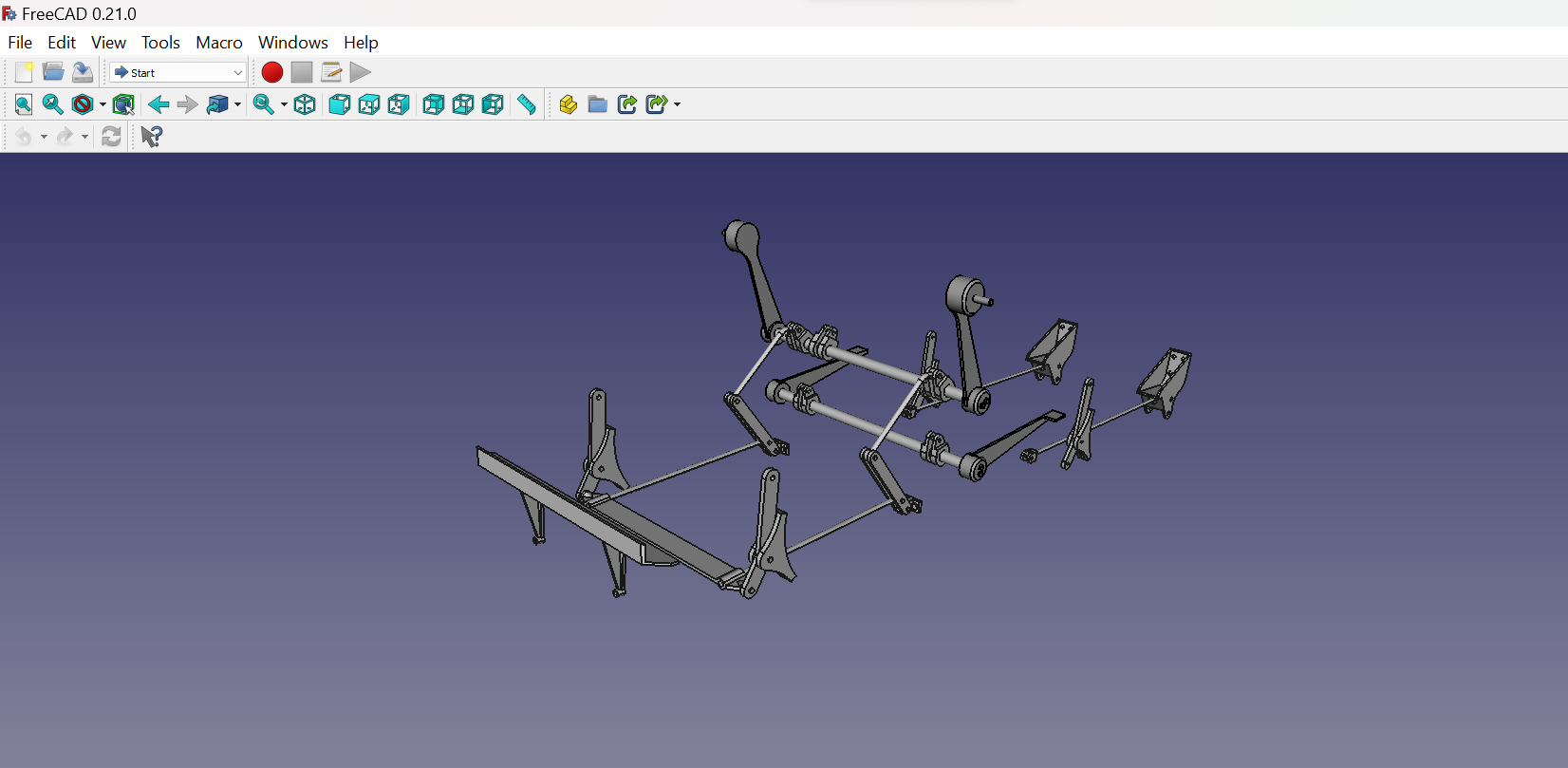

Ben op het ogenblik bezig met het uitwerken van het hele remsysteem.











Ik hoop nog veel info uit dit draadje te kunnen halen wat mij kan helpen bij de bouw van mijn model.

groet Ronald.
