BNLS modulebaan: Werkspoor-Kathedraal 3.5

[MOVisser]

Zo.

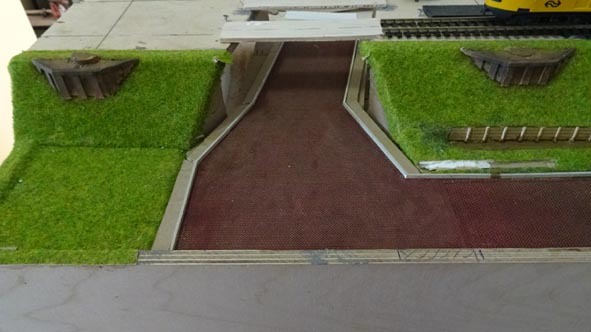

Vanmorgen een verdere poging ondernomen om de straat verder af te werken.
De banden zijn gesteld. Parallel aan de tegels.

Dan eens kijken wat de constructie is van de onderdoorgang.
Beton of klinkers?
Of afgewerkt met tegels.

Onder de tegels de ruimte weer opvullen met karton om de boel op hoogte te brengen.

Helaas zijn de bestelde onderdelen voor de lantaarn palen nog niet binnen.
Anders kon ik daar ook al wat mee doen.





Ronald Visser

₇₀₅₀

[Wim Vink]

Afgewerkt met tegels is natuurlijk wel erg mooi!

[Deetrein]

Bij zo'n smalle tunnel zou ik maar aan één zijde een trottoir doen.
Maar ik weet niet hoe dit in het echt is natuurlijk.

Mvg, Erich

[MOVisser]

Dank voor de reactie.

Ik heb een wijdte van 2 rijstroken tussen de trottoirs.
(=5,22 meter)

In de oertijd was dat de/een standaard breedte.
Tegenwoordig is deze breder.....

Ik ga nog eens overdenken. Tunnel verbreden?

Ronald Visser

[Deetrein]

oh, ik heb niet goed gekeken Ronald,
bij het eerste plaatje lagen de trottoirs nog op straat en bij het tweede plaatje op hun plek

Mvg, Erich

[MOVisser]

Erich,
Is niet erg hoor.

Ik heb hier al eerder aangegeven: kijken of zien is echt heel verschillend.

Ronald Visser

[NS264]

Ik vind het fraai in elk geval.
En in de jaren '50/'60 was alles nog niet zo breed gebouwd.

Heb je prints van de staanders weer gevonden Ronald.
Ennn, het past perfect.
Daar ga ik het weekend mee verder om de achterwand op te zetten.

Gr Koen.

[MOVisser]

Vandaag ga ik weer aan de onderdoorgang verder.

Het wordt een betonnen uitvoering van de wanden.
En eens kijken hoe en wat met het dek onder het spoor.
Het kan een constructie worden als op de foto,s.

Gisteren heb ik lade schuivers gehaald voor de schuif.
De schuif ( in de BB) wil Koen gaan inzetten voor het rangeren.

Ronald Visser
(Pfff, moet ik weer gaan nadenken. )

₇₂₅₀

[tijgernootje]

Viaduct na beton afwerken met een soort latexverf voor de kleur,dat zag je erg veel toen,nu trouwens ook nog wel.
Dan is het dak automatisch ook beton met verfje en wat "tl balken" in een kunstof afgedekte bak,tegen het "plafond" voor verlichting.


Hoe is t met je latex vel dinges afgelopen eigenlijk

[NS264]

Das modern beton

[MOVisser]

Floris,
Dank voor je reactie en suggesties.
(topic...   beweging op de treinbaan  ....)

ik heb even gezocht bij de info van Koen (oude draadje).
Daar staat een foto van de oude situatie.
Eens kijken wat het beste uitvoerbaar is.

Ronald Visser
(30 jaar met afwatering viaducten en tunnels bezig geweest....
als laatste de Groninger Zuid aanpassing)

[NS264]

Zelfde makelij als de Amsterdamsestraatweg.

Weet niet of daar een betere foto van is.

Bij nader inzien had elk onderdoorgangetje zijn ontwerp en afwerking.
Ik ken ook bij Overvecht wel betonnen steunen met rondingen erin.
Evenals onderdoorgang Leidseveer.

[NS264]

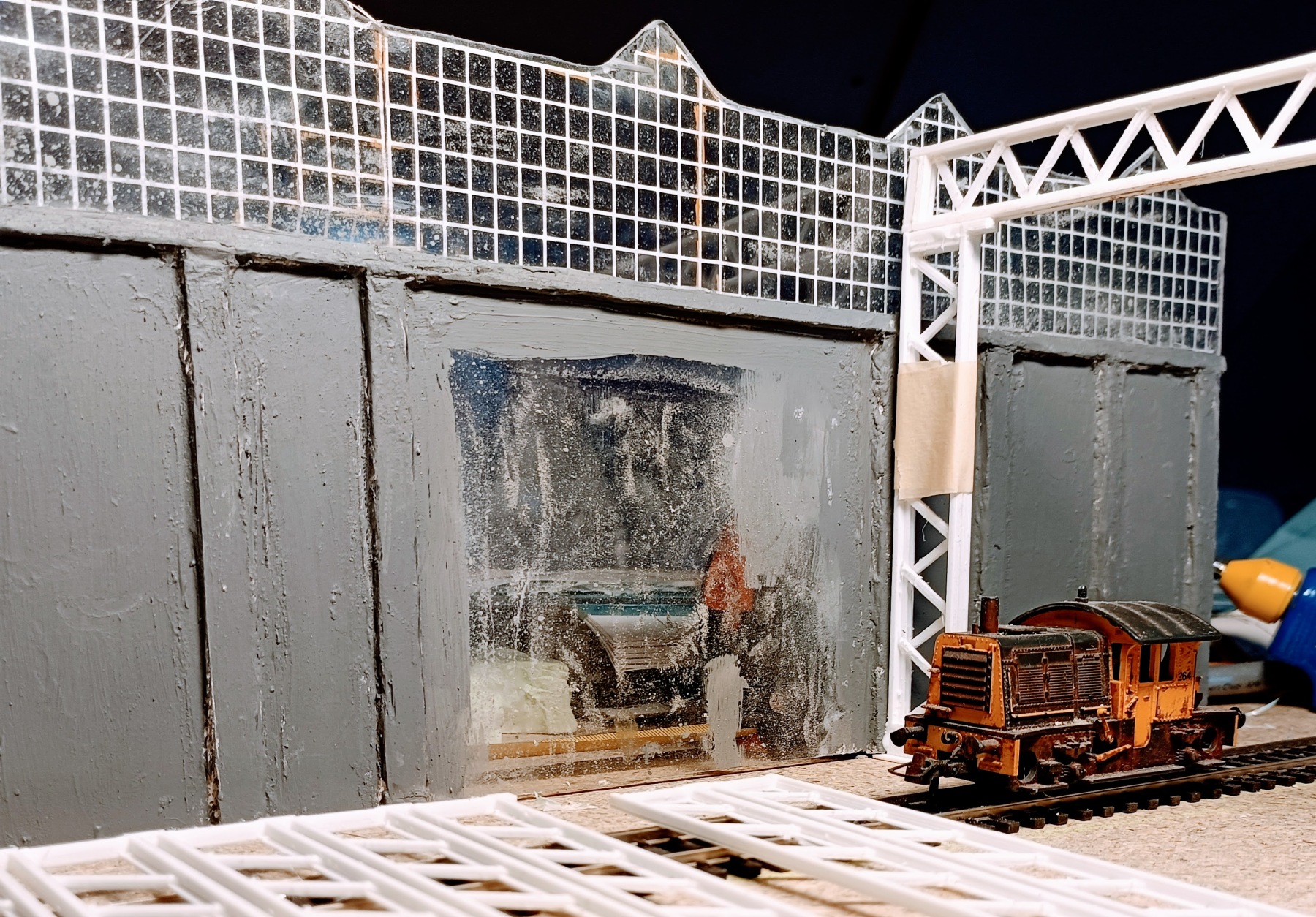

Proefpassing staanders en dragers.





Gr Koen.

[MOVisser]

Heee,
een bericht van de mede bouwer
Mooie vooruitgang Koen.

Mijn activiteiten van vandaag staan niet allemaal op foto (en ik zal ze ook niet openbaar maken    )

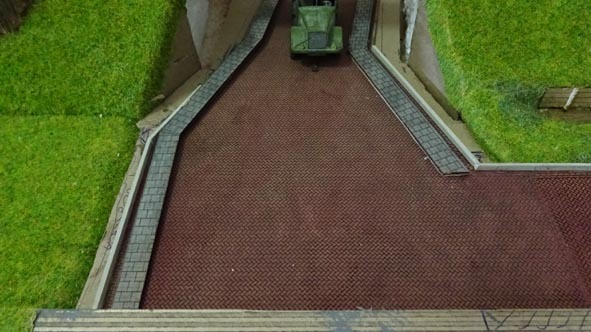

De foto's die ik wel gemaakt heb zijn van de onderdoorgang.

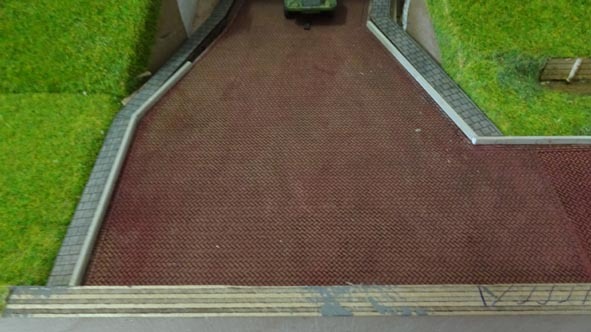

De trottoir band is doorgetrokken tot aan de achterzijde.
En ook de ruimte onder de tegels is opgevuld met karton.
Het was even zoeken naar de juiste karton dikte, omdat de tegels niet boven de band uit moeten komen.
(in werkelijkheid worden de tegels ongeveer 1 cm hoger aangebracht ivm de afwatering).

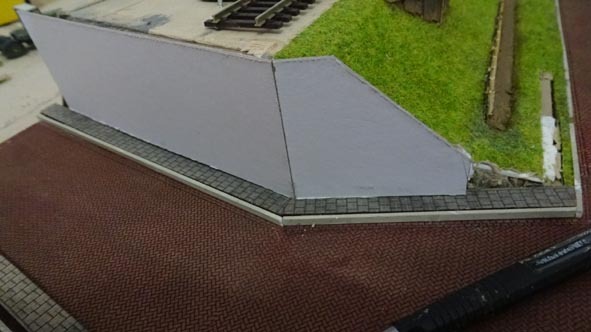

Daarna de rechter betonnen muur uitgemeten, gesneden (gepast) en op kleur gemaakt (revell  grijs 28, matzwart 33).
De tegels van die zijde zijn opgelijmd, en is een bushalte pad uitgesneden in het groen.

Tegels naar de bushalte is erg sjiek. Toentertijd werd half-verhard aangelegd op dit soort locaties.
Ga ik nu ook doen.

Daana is de linker muur uitgemeten, gesneden en op kleur gebracht.
Beide muren staan te drogen. Morgen dan maar plaatsen.
Tevens is een strook karton op kleur gebracht om de dikte van de muur vast te leggen.
Ook deze zal morgen worden geplaatst.

Ronald Visser
(maar ik ga ook nog naar Milsbeek..... ).

Ronald Visser.

₇₄₉₅

[MOVisser]

Goedemorgen.

De wandjes zijn nog niet droog. Dus dat wordt vanmiddag aanbrengen.
Op de foto van de onderdoorgang is te zien dat de schuine muren eindigen in een soort metselwerk.

Met de vraag aan Koen wat ze aan het doen zijn, kon hij ook geen antwoord geven, uiteraard.
Aanleg van een duiker voor de sloot, of wellicht riolering?
Er loopt een persleiding lang de bovenzijde: bemaling dus? Dat zijn eventueel details die later nog ingebracht kunnen worden.
Er is wel een tijdelijke brug gemaakt van hout etc. Dus een grote klus is het wel.

Het deel van de muur waar nog geen bescherming is aangebracht ga ik van metselwerk voorzien.
Dus een soort beëindiging/taludbescherming middels de muur.

Milsbeek wacht.

Ronald Visser

₇₆₀₀
