Tortoise wisselaandrijving, sturen door een impuls

[Klaas Zondervan]

Het schema voor de aansturing van de Tortoise is er gisteren niet meer van gekomen. Nog even geduld tot vanavond.
Ik zit nog wel even met een probleempje. Mijn idee was om de gelijkspanning te maken door gelijkrichten en afvlakken van de spanning uit dezelfde trafo. Maar bij een Märklin trafo krijg je dan al gauw een gelijkspanning van 24V of zo iets. En dat is voor de Tortoise te veel van het goede.

[Marijn]

Niet alleen bij een Märklin trafo  bij mijn Fleischmann trafo is na gelijkrichten en afvlakken een gelijkspanning van +/- 22V aanwezig. Maar als we dan toch met schakelingen gaan werken, waarom niet nog een LM7812 ertussen hangen ? (even daar gelaten dat ik nu even geen toegang heb tot de specs  en ik de I_max niet weet van dat ding)

[Klaas Zondervan]

Marijn, een 7812, dat zou ik doen, en jij ook waarschijnlijk. Maar ik ga uit van het feit dat Samuel geen verstand heeft van elektronica, en dus wordt het al gauw te ingewikkeld voor hem. Misschien een aparte adapter die 12V levert.
De stroomafname van een Tortoise valt overigens reuze mee. Iets in de orde van 12mA.

[Marijn]

Klaas, als je al begint met gelijkrichten en afvlakken dan ben je al bezig met een schakeling,  een LM7812 erbij is dan een "kleine" toevoeging met maar een paar componenten extra.
(overigens zou ik eerder voor een 338 gaan, ik hou van overdaad  )
Maar om het inderdaad niet te complex te maken is dan een adapter voor de wisselsturing geen slecht idee, er zijn prima netadapters te verkrijgen die voor dit doel geschikt zijn ! Plug en Samuel can play !

[henk]

Afvlakken is nergens voor nodig. Een enkele brugcel is mooi zat.

[Marijn]

Henk, ik moet eerlijk bekennen dat ik mijn schildpadden nog niet getest heb zonder afvlakking, maar ik hou gewoon van een beetje antirimpelcrème in mijn schakelingen (is een gewoonte geworden ivm vervolgschakelingen) dus misschien heb jij in deze wel gelijk.

[Klaas Zondervan]

Ik dacht aan afvlakken om te voorkomen dat de Tortoise gaat brommen. Of is dat bij dubbelzijdige gelijkrichting een minder probleem dan bij enkelzijdige gelijkrichting?
Maar dan nog hou je bij een Märklin trafo 16V over, wat meer is dan de 12V die voor de Tortoise als maximum wordt opgegeven.

[henk]

Het brommen is een stuk minder bij dubbelzijdig gelijkrichten. En het gaat maar om één exemplaar. Een baan vol met van die brommende dingen is geen gehoor.

[Klaas Zondervan]

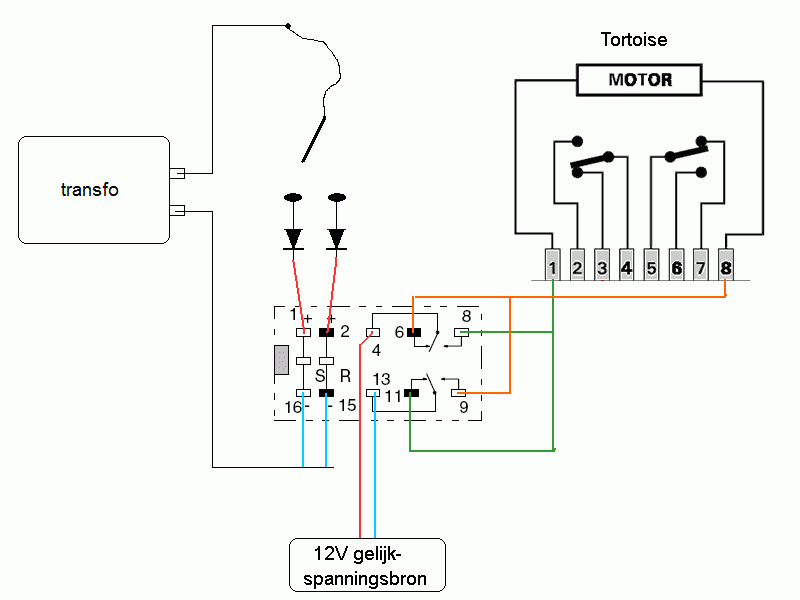

Het heeft iets langer geduurd dan de bedoeling was. Maar hier is het beloofde aansluitschema.
Ik heb nog even in het midden gelaten waar die 12V gelijkspanning vandaan komt.

[sdz1976]

Hartelijke dank hiervoor Klaas!

Ga woensdag zo een relais kopen in de plaatselijke elektronicazaak en meteen plaatsen.

Laat je direct iets weten of ik het al dan niet goed deed.

Grtz,

Samuel.

[henk]

Ik weet niet welke electronicahandel dat is, maar die dingen zijn vaak duur in een gewone winkel als ze er al eentje hebben. Ik heb er nog een paar liggen, compleet gemonteerd op baantjesprint en met schroefaansluitingen. PB je adres maar even.
