Auteur Topic: NS 2200 voorzien van sluit- en 3de frontsein vraag (gelezen 10386 keer)

PeterM · « **Reactie #45 Gepost op:** 09 April 2007, 16:58:06 »

Zeer graag, wil je het resultaat hier posten???

peter

Jan Huchshorn · « **Reactie #46 Gepost op:** 09 April 2007, 17:01:45 »

Peter, ik was je net voor, kijk nog even op pagina 3.

Jan.

PeterM · « **Reactie #47 Gepost op:** 09 April 2007, 23:00:50 »

Ik zal het komend weekend even nakijken (aangezien ik nu de hele week van huis ben).
Nog een vraagje: geven de LED's nog wel licht, ik vond dat namelijk nogal tegenvallen..........
Is er een regel voor het berekenen van de waarden en verhouding van de weerstanden voor de transistor???

P.s. ik gebruik de ESU-lokpilot decoder

Peter

Jan Huchshorn · « **Reactie #48 Gepost op:** 10 April 2007, 00:59:07 »

Hallo Peter,

Je kan altijd de datasheet er even bij pakken om te controleren of je binnen de max. waarden blijft.

Voor de BC557 de belangrijkste:

Max. Emitter-Collector stroom !00mA
Max. Emitter-Basis stroom 50mA
Max. hfe (versterkings factor) 100

Uitgerekend voor bovenstaande schakeling resp. 11,41 mA, 1,64mA en 7.

Als je twijfeld of de transistor wel helemaal open gestuurd wordt kan je altijd even meten hoeveel spanning er over de Emitter-Collector valt. Dit moet in de bovenstaande schakeling nagenoeg 0 volt zijn. Gemeten in de testopstelling 0.04volt. Zet je de transistor er verkeerd om in, dus Emitter en Collector verwisseld dan meet je zomaar meer dan 2 volt.

Zit alles goed aangesloten en wil je meer licht uit de Leds dan kun je de weerstand van 1,2kOhm wat verlagen. De meeste Leds mogen 20mA hebben. Als je de lampen op de decoder dimt dan gaan de Leds ook minder licht geven.

Jan.

vanDyk · « **Reactie #49 Gepost op:** 22 April 2007, 19:47:24 »

Na een lange tijd van wachten op de bestelde onderdelen bij verschillende bedrijven ben ik gister begonnen met het ombouwen.

Het plan voor sluitverlichting heb ik laten vallen want kwam al snel tegen het struikelblok aan van de beperkte ruimte in de lok.

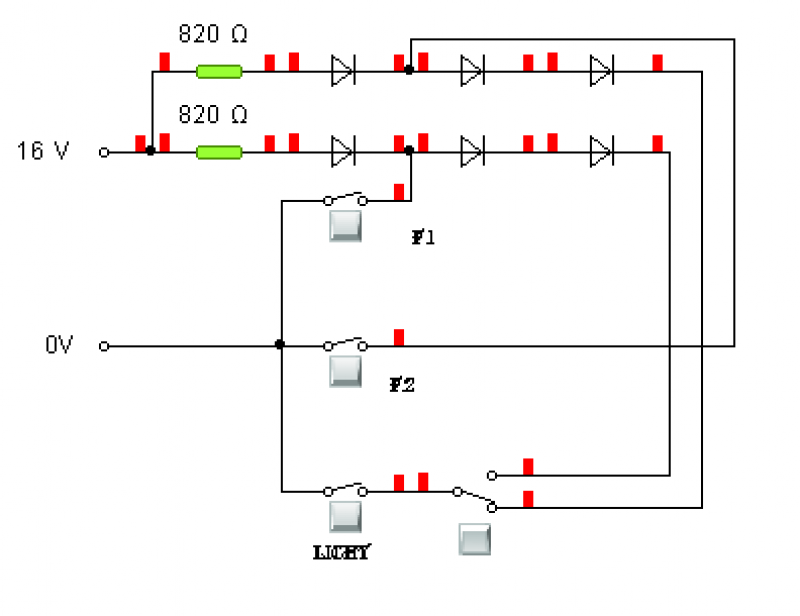

Het 3de frontsein kon daarintegen wel. Tevens heb ik er een rangeersein bijgezet.

De oplossing vind je hier.
(Sorry voor de gebruikte lettertype in het plaatje, heb een crash van de pc gehad en nog niet alle proggramma's tot mijn beschikking)

Als er iemand op-/aanmerkingen of verbeteringen heeft, dan hoor ik die graag.

Paul.

PS. Foto's komen nog, moet eerst de verlichting er nog inplakken, alleen de seconde lijm was op.
