Auteur Topic: schakeling lichtsluis  (gelezen 7151 keer)

jari

  • Offline Offline
  • Berichten: 150
schakeling lichtsluis
« Gepost op: 10 November 2009, 11:36:23 »
Na de snelle reactie van Wim en Gerrit ben ik zo vrij om nog 'n oproep te doen.Ik ben ik het bezit van fototransistoren nl de BP 103 EN BPX 25.Is er iemand die een schema bezit om hier 'n lichtsluis van te maken.Bij voorbaat dank.
Gr. Jan

Wim Ros

  • BHV
  • Offline Offline
  • Berichten: 7820
  • Alleen de waarheid ligt in het midden.
    • Perrongeluk
« Laatst bewerkt op: 10 November 2009, 11:57:03 door Wim Ros »
Intellibox via LocoNet-Interface met s88 via een s88 naar LocoNet adapter.Of L.NET-S88SD16-N Marklin 6021 via een 63820, LocoNet-Interface en een s88 naar LocoNet adapter. Lenz Digital Plus via  LI101F of s88XPressNetLi s88SD16-n. http://rosoft.boards.net

jari

  • Offline Offline
  • Berichten: 150
Re:schakeling lichtsluis
« Reactie #2 Gepost op: 10 November 2009, 13:40:09 »
Wim, bedankt de laatste schakeling in je antwoord ga ik uitproberen met de spullen die ik heb.
Gr.Jan

Fred Eikelboom

  • Wees jezelf, er zijn al anderen genoeg.
  • Team encyclopedie
  • Offline Offline
  • Berichten: 1377
  • Zonderling en fobie-deskundige.
Re:schakeling lichtsluis
« Reactie #3 Gepost op: 11 November 2009, 23:11:14 »
Hoi Jari,

Kwam deze schema's tegen.
Mischien is het wat?
klik hier
mvg,
Fred.
mvg, Fred

Als de oorzaak bekend is, is de oplossing een stuk dichterbij.

jari

  • Offline Offline
  • Berichten: 150
Re:schakeling lichtsluis
« Reactie #4 Gepost op: 12 November 2009, 19:45:47 »
Wederom dankzeggend voor de genomen moeite Wim en Fred.Het enige probleempje is nu nog de aansluitingen van de BPX-25 want daar geeft geen enkele datasheet uitsluitsel over.
De transistor heeft 3 aansluitingen dus wie weet wat wat is.
Gr.Jan

Wim Ros

  • BHV
  • Offline Offline
  • Berichten: 7820
  • Alleen de waarheid ligt in het midden.
    • Perrongeluk
Re:schakeling lichtsluis
« Reactie #5 Gepost op: 12 November 2009, 20:05:03 »
Het is een TO 18 behuizing, en daar vind je hier infromatie over http://www.cdil.com/package/to_18_metal_can.pdf

Mvg
Wim.
Intellibox via LocoNet-Interface met s88 via een s88 naar LocoNet adapter.Of L.NET-S88SD16-N Marklin 6021 via een 63820, LocoNet-Interface en een s88 naar LocoNet adapter. Lenz Digital Plus via  LI101F of s88XPressNetLi s88SD16-n. http://rosoft.boards.net

Fred Eikelboom

  • Wees jezelf, er zijn al anderen genoeg.
  • Team encyclopedie
  • Offline Offline
  • Berichten: 1377
  • Zonderling en fobie-deskundige.
Re:schakeling lichtsluis
« Reactie #6 Gepost op: 12 November 2009, 22:25:58 »
Hoi Jari,

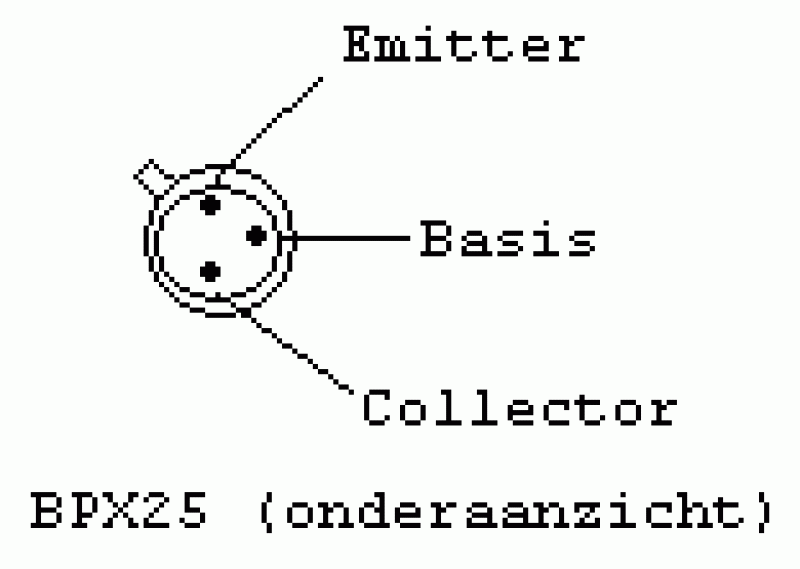

Volgens mij zouden dit de aansluitingen moeten zijn.

(dus gezien vanaf de kant waar de draden zitten)

mvg,
Fred.
mvg, Fred

Als de oorzaak bekend is, is de oplossing een stuk dichterbij.

jari

  • Offline Offline
  • Berichten: 150
Re:schakeling lichtsluis
« Reactie #7 Gepost op: 13 November 2009, 18:35:50 »
Hallo,
Ik heb de schakeling van de site die Fred opgaf gebouwd.Deze eerste tekening werkt perfekt met de BPX-25.Was in de war gebracht door de tekening van deze tor omdat er van de drie pootjes er maar twee gebruikt worden.De afstand tussen de IR-led en de ontvanger is bij een afstand van 1 meter goed werkend.Het omgevingslicht heeft geen invloed op de werking.Weet niet waarom deze tor zoveel duurder is dan andere fototransistoren maar had ze al jaren op de plank liggen.Dus heren nog allen bedankt voor de moeite.
Gr Jan

Klaas Zondervan

  • Offline Offline
  • Berichten: 26645
    • Pagina van klaas
Re:schakeling lichtsluis
« Reactie #8 Gepost op: 13 November 2009, 19:26:15 »
Was in de war gebracht door de tekening van deze tor omdat er van de drie pootjes er maar twee gebruikt worden.
Bij een fototransistor is het vrij gebruikelijk dat er maar 2 pootjes worden gebruikt. Bij een normale transistor wordt de basisstroom gebruikt om een stroom van collector naar emitter op gang te brengen, maar bij een fototransistor fungeert het licht als "gangmaker". Dan heb je de basisaansluiting niet nodig.
Feitelijk is elke transistor lichtgevoelig, dat is dan ook de belangrijkste reden dat gewone transistors altijd lichtdicht zijn.

De basisaansluiting van een fototransistor wordt soms gebruikt om de gevoeligheid te beïnvloeden. Zet je er een voorspanning op in doorlaatrichting, dan zal hij bij lichtinval gevoeliger zijn, bij een tegenspanning op de basis wordt hij minder gevoelig. Maar bij de bedoelde schakeling is dat blijkbaar niet aan de orde.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

jari

  • Offline Offline
  • Berichten: 150
Re:schakeling lichtsluis
« Reactie #9 Gepost op: 13 November 2009, 19:30:23 »
Klaas weer wat geleerd op mijn ouwe dag.
Gr.Jan

Fred Eikelboom

  • Wees jezelf, er zijn al anderen genoeg.
  • Team encyclopedie
  • Offline Offline
  • Berichten: 1377
  • Zonderling en fobie-deskundige.
Re:schakeling lichtsluis
« Reactie #10 Gepost op: 13 November 2009, 23:29:30 »
Hoi Klaas,

Hier nog een ouwe knar die wat bijgeleerd heeft. Ben namelijk in mijn carriëre al heel wat schema's tegengekomen met fototransistoren, maar bij geen enkel schema was de basis aangesloten. Was tot nu toe in de vooronderstelling dat die basisaansluiting alléén maar diende als extra steuntje naar de print toe, ter voorkoming van latere uitlijningsproblemen. Dat met (of via) de basisaansluiting het gedrag van de foto-tor beinvloed kan worden is nieuw voor me.

mvg,
Fred.
