Auteur Topic: ESU FX30 decoder in stuurstand Roco TEE  (gelezen 9515 keer)

OLDO

  • Offline Offline
  • Berichten: 62
Re: ESU FX30 decoder in stuurstand Roco TEE
« Reactie #60 Gepost op: 29 October 2008, 18:10:32 »
Hallo Willem,

LED krijgt nooit een te hoge spanning in sper (waardoor hij defect zou kunnen staan, zener werkt dan als gewone diode),
LED krijgt nooit een te hoge spanning in doorlaat (spanning over de zener is zenerspanning).
Alleen moet de zener dan wel een lage zenerspanning hebben (tussen 2 en 2,5V).

Je bedoelt het goed maar je maakt een fout die wel meer mensen maken : een zener heeft juist in sper aangesloten zijn zenerfunctie en in de doorlaatricht gedraagt hij zijn als een "gewone" diode.
Overigens is die lage zenerspanning geen probleem, die zijn er wel.

Hennie

GerritM

  • Offline Offline
  • Berichten: 485
Re: ESU FX30 decoder in stuurstand Roco TEE
« Reactie #61 Gepost op: 29 October 2008, 19:10:28 »
Zo ongeveer als Gerrit het liet zien. Alleen zou ik iets dunner daad gebruiken.

En het is al dat dunnedraad om decoders aan te sluiten!

Groet Gerrit
H0, 2-rail DCC, Lenz

Coen Burki

  • Offline Offline
  • Berichten: 754
Re: ESU FX30 decoder in stuurstand Roco TEE
« Reactie #62 Gepost op: 29 October 2008, 20:01:07 »
Beste hulpvaardige Heren,
Zodra ik de door Willem gewijzigde/gerepareerde verlichtingsprint weer heb ingebouwd kom ik via dit medium graag op dit draadje terug.
Groet,
Coen.

br194

  • Offline Offline
  • Berichten: 328
  • Zie geen problemen, alleen uitdagingen.
Re: ESU FX30 decoder in stuurstand Roco TEE
« Reactie #63 Gepost op: 30 October 2008, 07:39:20 »
Je bedoelt het goed maar je maakt een fout die wel meer mensen maken : een zener heeft juist in sper aangesloten zijn zenerfunctie en in de doorlaatricht gedraagt hij zijn als een "gewone" diode.
Overigens is die lage zenerspanning geen probleem, die zijn er wel.
Hennie

Maar dat staat er toch ook: "LED krijgt nooit een te hoge spanning in sper (waardoor hij defect zou kunnen gaan, zener werkt dan als gewone diode) " m.a.w. als de LED in sper staat komt er niet meer dan (ongeveer) 0,6 V over de LED te staan en werkt de zener als gewone diode dus wordt de zener inderdaad "verkeer om" aangesloten, dus andersom zoals in de tekening van Klaas staat.   :)  ;)

Willem
« Laatst bewerkt op: 31 October 2008, 06:05:56 door Willem »

OLDO

  • Offline Offline
  • Berichten: 62
Re: ESU FX30 decoder in stuurstand Roco TEE
« Reactie #64 Gepost op: 31 October 2008, 12:28:14 »
Hallo Willem,

Maar dat staat er toch ook: ...  :)  ;)

Ik zal de volgende keer een andere bril opzetten, zie ik 't dan beter ... 8)

Maar goed, we begrijpen elkaar.

Hennie

TRANS END

br194

  • Offline Offline
  • Berichten: 328
  • Zie geen problemen, alleen uitdagingen.
Re: ESU FX30 decoder in stuurstand Roco TEE
« Reactie #65 Gepost op: 31 October 2008, 19:33:40 »
Hallo iedereen die dit draaitje heeft gevolgd (en andere ook natuurlijk),

Ik heb de print van Coen mogen ontvangen en wil gelijk even opheldering geven over het printje.

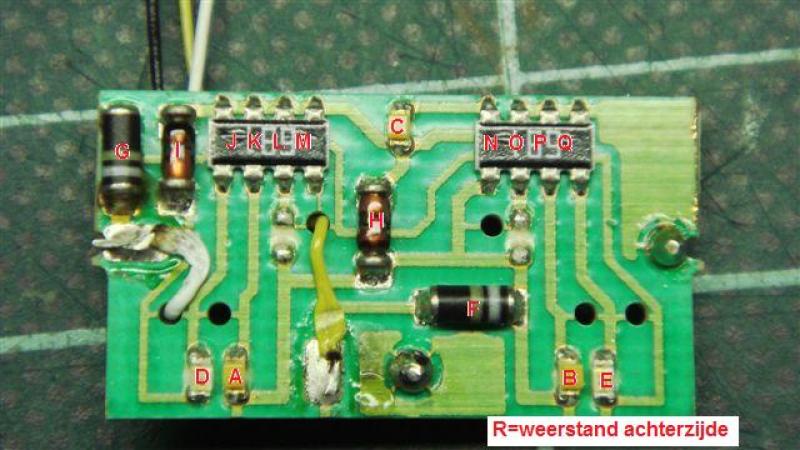

Hieronder het schema zoals het er werkelijk uit ziet (Klaas ik heb jou tekening gebruikt)  ;)


De onbekende onderdelen F en G blijken dus gewoon diodes te zijn.
De diodes over de LED's blijken inderdaad zenerdiodes te zijn van 2,7 Volt Oldo  ;D.
Helaas had ik de juist LEDS niet op voorraad, dus moeten besteld worden (zijn overigens 603 SMD types).
Indien hersteld plaats ik even een foto om aan te geven hoe je hem kunt aanpassen.

Willem

Klaas Zondervan

  • Offline Offline
  • Berichten: 26614
    • Pagina van klaas
Re: ESU FX30 decoder in stuurstand Roco TEE
« Reactie #66 Gepost op: 31 October 2008, 20:02:57 »
De onbekende onderdelen F en G blijken dus gewoon diodes te zijn.
De diodes over de LED's blijken inderdaad zenerdiodes te zijn van 2,7 Volt Oldo  ;D.

Zo maar een nieuwsgierige vraag: hoe heb je dat vastgesteld? Door te meten, of staan er leesbare teksten op die onderdelen?
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

Evert M

  • Offline Offline
  • Berichten: 129
Re: ESU FX30 decoder in stuurstand Roco TEE
« Reactie #67 Gepost op: 31 October 2008, 21:56:01 »
Zenerdiodes... okay

Dacht nl dat het weerstanden waren vanwege de kleur codering

br194

  • Offline Offline
  • Berichten: 328
  • Zie geen problemen, alleen uitdagingen.
Re: ESU FX30 decoder in stuurstand Roco TEE
« Reactie #68 Gepost op: 01 November 2008, 10:52:31 »
Zo maar een nieuwsgierige vraag: hoe heb je dat vastgesteld? Door te meten, of staan er leesbare teksten op die onderdelen?
Hoi Klaas,
Beide, zowel gemeten als de opdruk was 2V7  ;)

Willem

Coen Burki

  • Offline Offline
  • Berichten: 754
Re: ESU FX30 decoder in stuurstand Roco TEE
« Reactie #69 Gepost op: 13 November 2008, 14:30:28 »
Beste forumleden,
Vandaag het gisteren bij Willem opgehaalde gerepareerde/gewijzigde printje weer aangesloten en.... alles werkt nu perfect.
Allen en "last but nut least" Willem, bedankt !
Coen.

br194

  • Offline Offline
  • Berichten: 328
  • Zie geen problemen, alleen uitdagingen.
Re: ESU FX30 decoder in stuurstand Roco TEE
« Reactie #70 Gepost op: 14 November 2008, 09:36:28 »
Your welkom... ;)

PS. Groeten van Joop, heb hem gisteren gesproken.

Willem
